Descriere
Testează True Loop™ cu brevetatul Confidence Meter™
Transferul rezultatelor prin Bluetooth® compatibil cu CertSuite™
Noua generaţie a metodei de test a buclei fără declanČ™are, cu 2 şi 3 fire
Sistem de operare actualizabil de către utilizator
Test de buclă de Ă®naltă rezoluţie de 0,001Ω
Măsurarea automată a căderii de tensiune
Tensiune stabilizată de Ă®ncercare a izolaţiei
Teste configurabile de auto-secvenţă RCD şi EV
Pachet de baterii reĂ®ncărcabile cu conectare rapidă
Afișaj TFT color complet etanșat
Soluţie reproiectată pentru setul de cordoane şi geanta de transport
Carcasă operaţională IP54
DESCRIERE
Noul instrument de test instalaţii electrice MFT-X1.
MFT-X1 este primul dintr-o nouă generaţie de testere
multifuncţionale pentru instalaţii electrice de joasă tensiune
cu funcţionalitate completă, cu firmware actualizabil.
Destinat utilizării pe toate instalaţiile electrice de joasă
tensiune, inclusiv punctele de Ă®ncărcare a vehiculelor
electrice şi sistemele fotovoltaice casnice, gama de capacităţi
de test permite punerea Ă®n funcţiune generală a instalaţiilor
şi Ă®ntreţinerea periodică, precum şi diagnosticarea detaliată
a defecţiunilor.
CARCATERISTICI
True Loop™
Testarea impedanţei True Loop™ este acum o caracteristică
standard a MFT-X1. Cea mai recentă tehnologie de test a
buclei fără declanČ™are pe 3 fire, Ă®ncorporată cu Confidence
Meter™ brevetat, oferă utilizatorului o soluţie de test a
buclelor, de neegalat, fiabilă, precisă, stabilă şi repetabilă,
permiţând testarea Ă®n cele mai ostile condiţii de zgomot
ridicat sau aproape de sursa de alimentare.
Tehnologia brevetată cu contorului de Ă®ncredere
Toate domeniile de impedanţă de buclă sunt acum suportate
de tehnologia Contor de Ă®ncredere brevetată de Megger,
reducând timpul tipic de test pentru testarea buclelor
fără declanČ™are la aproximativ 7 secunde pe circuitele fără
zgomot şi oferind timpi de test optimizaţi pentru testarea
impedanţei de buclă Ă®n circuite zgomotoase dificile.
Contorul de Ă®ncredere arată progresul măsurătorii buclei
şi indică prezenţa zgomotului Ă®n circuit, eliminând valorile
eronate pentru a oferi un rezultat stabil şi consecvent.
Descărcarea rezultatelor MFT-X1 şi CertSuite
Rezultatele testelor pot fi etichetate cu datele circuitului şi
transferate în CertSuite, cel mai recent pachet software de
certificare electrică de la Megger, bazat pe cloud.
Atunci când este cuplat la un dispozitiv mobil utilizând
modul Bluetooth® cu energie redusă, rezultatele pot fi
trimise direct de la MFT-X1 la un dispozitiv Android sau
IOS care rulează software-ul Megger CertSuite. Aceste
rezultate sunt, de asemenea, sincronizate cu aplicaţia
bazată pe cloud.
Cu o gamă largă de opţiuni de certificare, CertSuite este
disponibil sub forma unui pachet de abonament lunar sau
anual pentru certificarea electrică a instalaţiilor, preluând
rezultatele direct de la MFT Ă®n timpul testării. CertSuite
este potrivit pentru mai mulţi utilizatori simultan şi este
optimizat pentru utilizarea cu MFT-X1.
Rezultatele pot fi memorate şi revizuite de la distanţă de
către utilizatori Ă®n timp ce se află la faţa locului din diferite
locaţii, pot fi accesate de către sediul central sau de către alţi
utilizatori cu permisiunea corespunzătoare, cu certificare şi
rapoarte cu un aspect profesional.
Testare cu Ă®naltă rezoluţie a impedanţei buclei
MFT-X1 a extins domeniul de impedanţă a buclei de la 0,01
ohmi la 0,001 ohmi rezoluţie şi calculul curentului la 50
kA. Măsurarea impedanţei adevărate a buclei cu ajutorul
contorului de Ă®ncredere brevetat face ca aceste măsurători
de impedanţă scăzută să fie o opţiune realistă, cu conexiuni
de test cu două fire şi teste de curent ridicat.
Testare personalizată RCD
Testarea RCD poate fi acum optimizată cu ajutorul
configuratorului de test RCD. Selectaţi o Ă®ntreagă suită
de teste sau numai acele elemente ale CCD de care aveţi
nevoie. Puteţi adăuga chiar şi testarea Ă®n rampă la secvenţă,
optimizând şi simplificând testul.
Testarea punctelor de Ă®ncărcare pentru vehicule electrice
Adecvat atât pentru testarea instalaţiilor de Ă®ncărcare a
vehiculelor electrice cu puncte de Ă®ncărcare protejate de tip
RCD B sau RCC. MFT-X1, Ă®mpreună cu adaptorul Megger
EVCA, poate testa toate Ă®ncărcătoarele EV cunoscute
pentru instalare sau Ă®ntreţinere.
Tensiune de Ă®ncercare a izolaţiei stabilizată
Pentru prima dată Ă®n orice tester multifuncţional, MFT-X1
Ă®ncorporează o tensiune de test a izolaţiei stabilizată,
asigurând o precizie a tensiunii de ieşire de +/-3% +2 cifre.
Aceasta se compară cu standardul industrial de +20%
şi oferă astfel o tensiune de test mai precisă, fără riscul
de deteriorare prin supratensiune a circuitelor sau a
componentelor sensibile.
Măsurarea curentului
MFT-X1 utilizează cleme de curent pentru măsurarea
curentului, folosind clema de curent Megger MCC1010*
opţională pentru măsurarea curenţilor alternativi de la
1 mA la 1000 A.
*Accesoriu opţional
Sistem de operare actualizabil de către client
Sistemul de operare al MFT-X1 poate fi actualizat de către
utilizator, prin simpla descărcare a celui mai recent fişier
al sistemului de operare (.BIN) de pe site-ul Megger pe un
card microSD adecvat.
Introducând cardul microSD actualizat şi apăsând TEST
iniţiaţi un proces automat de actualizare fără a fi nevoie de
intervenţia ulterioară a utilizatorului.

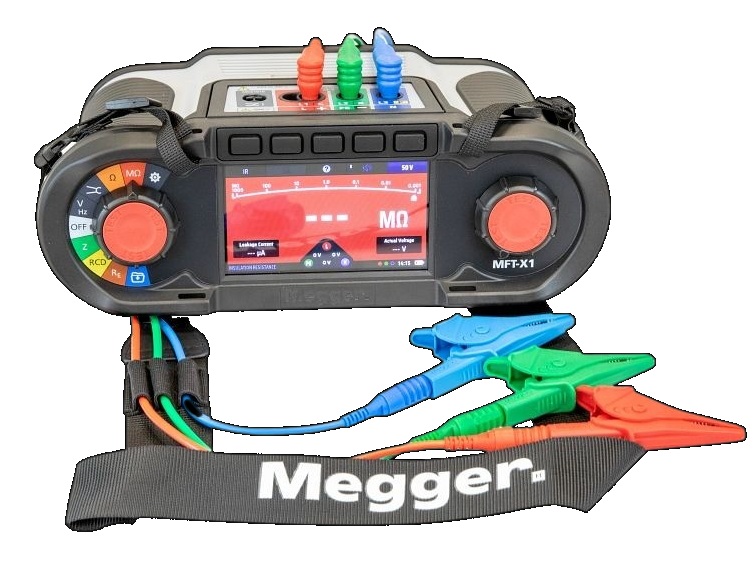

AfiČ™aj şi interfaţă utilizator
Interfaţa cu utilizatorul utilizează versatilitatea ecranului TFT
de mare contrast, color 480 x 272, cu un mod suplimentar
monocrom, negru pe alb, conceput special pentru utilizarea
Ă®n condiţii de iluminare dificile. ĂŽmbunătăţind butonul
rotativ de selectare a testelor cu coduri de culoare, alegerea
domeniului este acum reprodusă pe ecranul instrumentului,
asigurând o utilizare uČ™oară Ă®n medii cu iluminare slabă.
Tastele de acces rapid pentru funcţiile de al doilea nivel sunt
afiČ™ate clar Ă®n partea de sus a fiecărui ecran, iar al doilea
cadran de control oferă utilizatorilor, chiar dacă poartă
mănuşi de protecţie, o opţiune suplimentară de selectare
rapidă a oricărei funcţii evidenţiate. Informaţiile relevante
sunt afiČ™ate Ă®n mod clar pe ecran, atât Ă®nainte, cât şi după
fiecare test, Ă®n culori, şi includ bara de progres Confidence
Meter™, progresul testului Ă®n rampă RCD, precum şi
bara grafică de măsurare a izolaţiei şi a continuităţii. Noul
Widget de tensiune, afiČ™ează tensiunile L-N, L-E şi N-E.

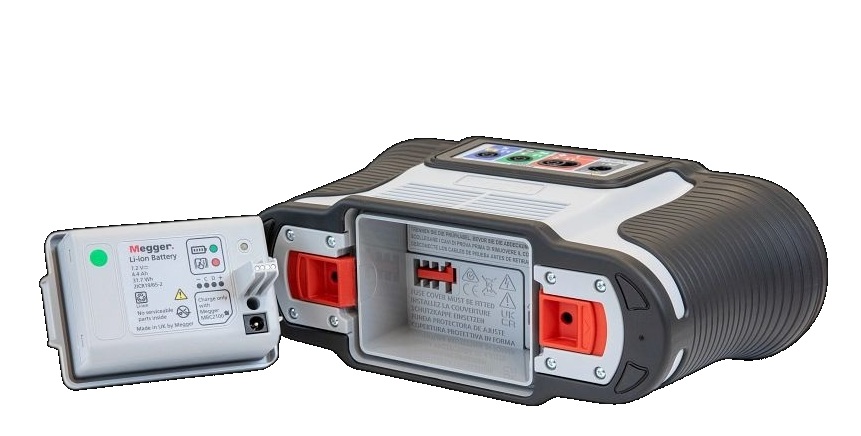

Soluţie de baterii Li-ION
Megger MFT-X1 foloseČ™te o baterie Megger Li-ION. Această
soluţie unică de baterie schimbă bateria reĂ®ncărcabilă
Li-ION de 4 Ah Ă®n câteva secunde, făcându-l cea mai
flexibilă şi mai rapidă soluţie de schimbare a bateriei din
industrie. Tehnologia smart chip utilizată pe rezervoarele de
combustibil optimizează acurateţea nivelului de Ă®ncărcare a
bateriei Li-ION.
UTILIZARE
Aplicaţia principală este testarea instalaţiilor electrice de
joasă tensiune Ă®n instalaţii casnice, comerciale şi industriale
pentru sisteme monofazate şi trifazate. Gama largă de
capacităţi de test extinde utilizarea MFT-X1 pentru a
include:
„ Testarea punctelor de Ă®ncărcare a vehiculelor electrice
„ Testarea PV domestică
„ Testarea motoarelor / generatoarelor
„ Testarea maşinilor
„ Testarea siguranţelor aparatelor portabile
„ Construcţia de panouri şi fabricarea de comutatoare
„ Testarea cablurilor
Asistenţă grafică
Instrumentul dispune de ajutor contextual pentru a oferi
Ă®ndrumări grafice de conectare a circuitului pentru fiecare
dintre măsurători.
Accesorii

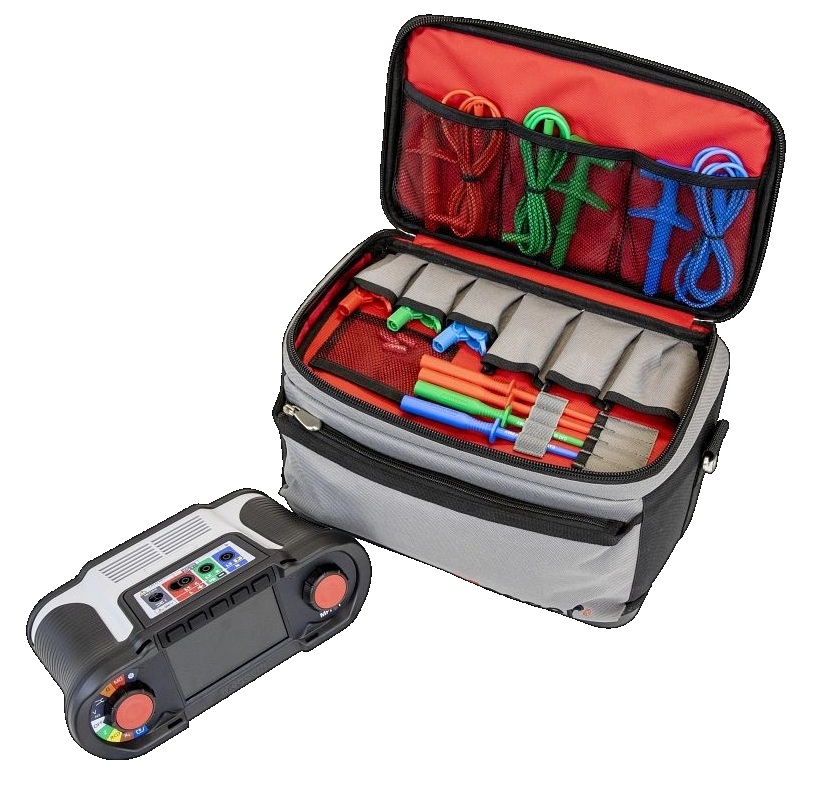

MFT-X1 este livrat cu o geantă de transport robustă,
rezistentă la intemperii, care oferă protecţie excepţională
şi depozitare flexibilă. De asemenea, este inclus şi un set
complet de cordoane de test pentru a face faţă gamei largi
de provocări de conectare din sistemele electrice moderne.VIDEO
