MEGGER MPQ2000 Analizor portabil al calităţii energiei
Despre produs
Alimentat de la tensiunea fazei A AC/DC
Rezistent la intemperii conform standardului IP54 pentru utilizare în orice mediu
Interval 1000 VAC şi 1500 VDC
Auto CT identifică curentul la care este conectat instrumentul şi intervalul în care se află
Verificarea conexiunii evidenţiază dacă produsul a fost conectat incorect
Analiza datelor integrată poate compara rezultatele cu standardele de conformitate, inclusiv setarea șabloanelor pentru standardele interne ale companiei
Oscilloscop şi DVM în timp real
Conformitate IEC61000-4-30 Clasa A

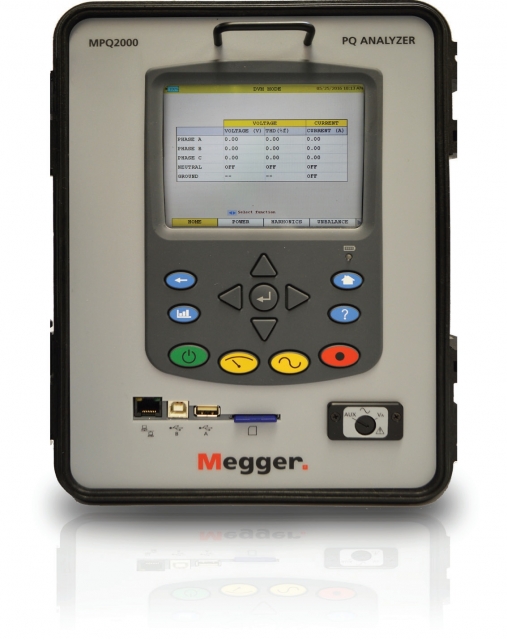

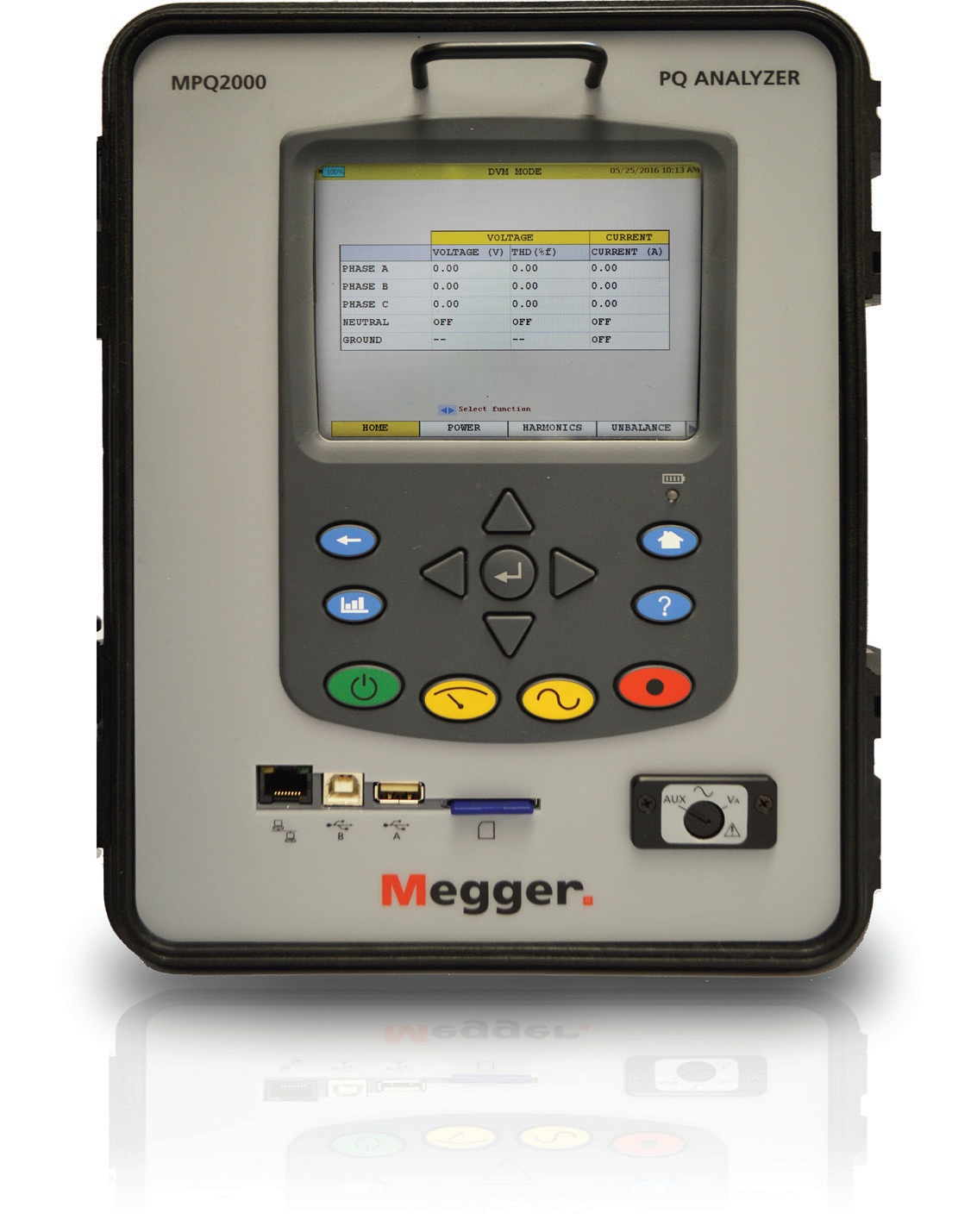

Analizorul portabil al calităţii energiei MPQ2000 este un analizor trifazat portabil, extrem de intuitiv, avansat, care oferă capacităţi de neegalat, într-o carcasă robustă rezistentă la intemperii IP54. Puteţi vizualiza date RMS, forme de undă, date despre cerere, unghiuri de fază, armonice, dezechilibru, pâlpâire şi multe altele în timp real cu modul osciloscop MPQ1000 şi modul DVM. Când este nevoie să se înregistreze date, verificarea înregistrărilor MPQ2000 va identifica automat cleștii ampermetrici, va recunoaște intervalul acestora şi va verifica dacă unitatea este conectată corect. Aceasta înseamnă că puteţi pur şi simplu să o conectaţi şi să apăsaţi butonul de înregistrare.
Dar hardware-ul nu este tot ce contează - în spatele exteriorului robust se află o inteligenţă axată pe testarea inteligentă, cu un software de vârf în industrie care vă permite să minimizaţi erorile în timpul testării şi să analizaţi rapid şi ușor rezultatele. MPQ2000 poate înregistra pentru perioade lungi de timp datorită memoriei sale masive. Folosește un card SD, ceea ce face ca extinderea memoriei să fie la fel de ușoară ca simpla instalare a unui nou card SD. Datele înregistrate pot fi vizualizate pe ecranul VGA color al MPQ2000 sau datele pot fi transferate către software-ul de analiză a calităţii energiei de mare putere Megger PQ prin cablu USB, unitate USB, Ethernet sau direct de pe cardul SD.

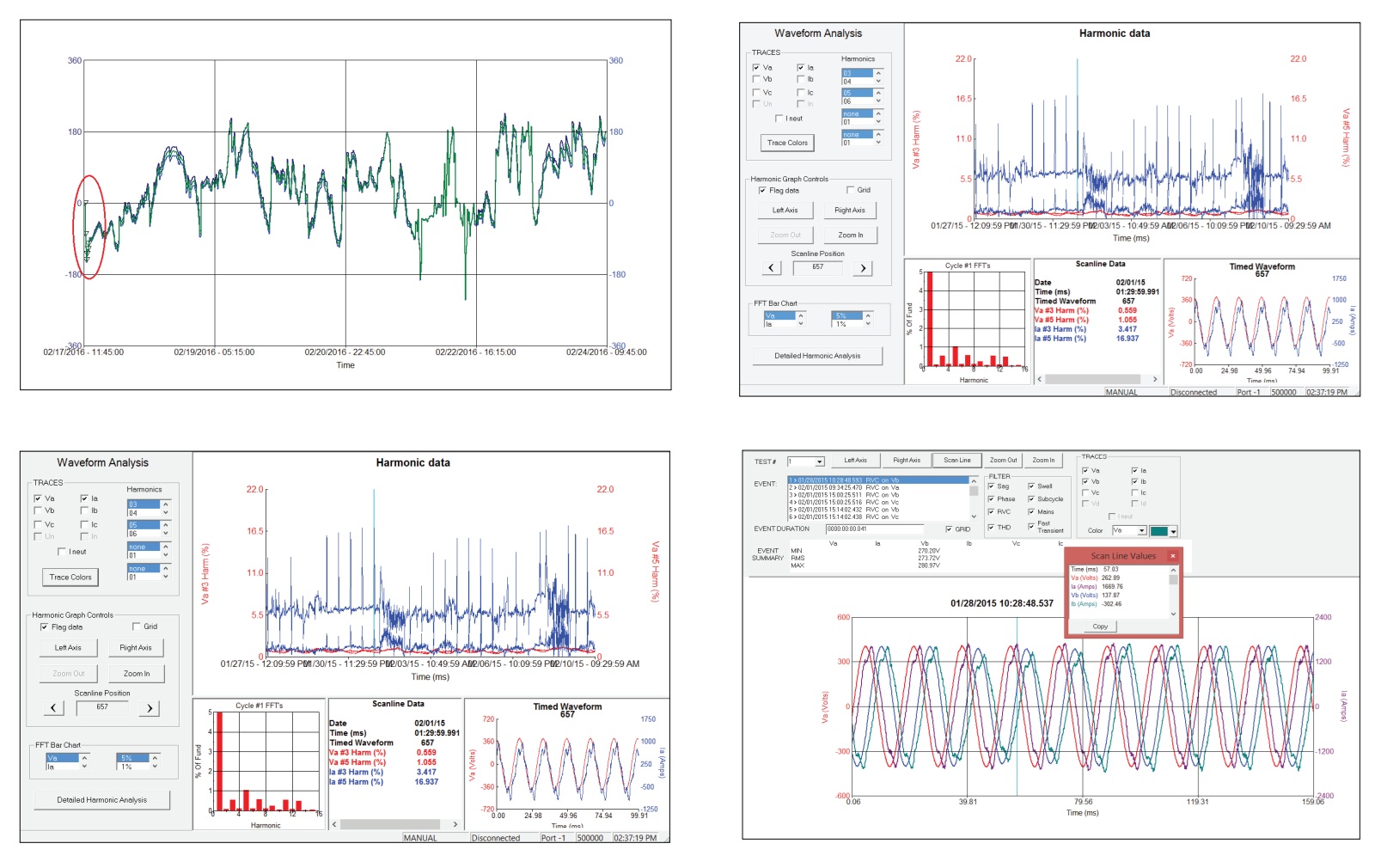

Software-ul gratuit, care nu necesită licenţă, optimizează MPQ2000 pentru a localiza fenomenele de calitate a energiei, cum ar fi problemele de iluminare, problemele computerului, declanșarea întrerupătoarelor şi multe altele. Oferă grafice avansate, forme de undă avansate şi analiză armonică avansată.
Sursă de alimentare selectabilă de utilizator:
Opriţi faza A, (AC sau DC) opriţi alimentarea auxiliară (115/230 AC 50/60Hz) sau funcţionaţi cu
baterie timp de până la 5 ore!
Funcţionare în interior şi exterior:
Carcasa rezistentă la intemperii IP54 NEMA4 este concepută pentru funcţionare în exterior. Unitatea este suficient de robustă pentru a rămâne înregistrarea în aer liber.
Măsoară tensiunea AC şi DC: până la 1000V (măsurare simultană)
4 canale de tensiune (trifazate şi neutru) şi
5 canale de curent (trifazate, neutru şi curent de masă) [Toate canalele de tensiune sunt izolate]
Clește de curent flexibil cu auto-identificare, 4 intervale, alimentat de unitate. Nu sunt necesare baterii suplimentare.
Verificare configurare: Verifică dacă conexiunea
este corectă înainte de înregistrare. (Suportă 13 metode de configurare a alimentării)

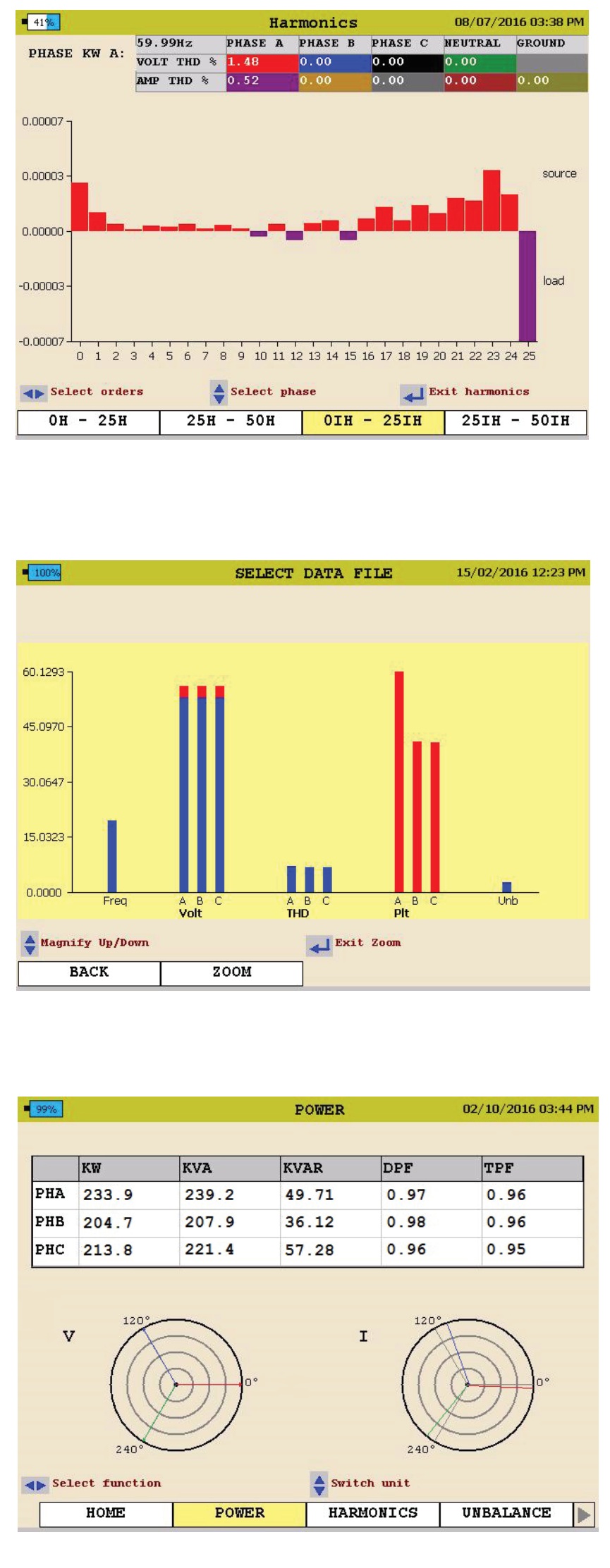

Mod osciloscop integrat: Include osciloscop cu formă de undă,
osciloscop vectorial şi analiză grafică cu bare armonice cu
direcţie armonică.
Înregistrează parametrii PQ pe AMBELE canale de tensiune şi
de curent: (Captură de formă de undă pentru toate evenimentele
pe toate canalele simultan):
Scăderi / scăderi de tensiune, creșteri de tensiune, distorsiuni ale formei de undă pe subciclu,
Tranzienţi de mare viteză (până la 1 µsec), THD, Schimbare rapidă
de tensiune (RVC), Evenimente de semnalizare a reţelei electrice şi
Deplasări de fază de tensiune.
APLICAȚII
Folosind experienţa dobândită din furnizarea unei multitudini de
analizoare către un număr mare de utilităţi, industrii şi
furnizori de servicii, Megger a proiectat cea mai versatilă
unitate disponibilă astăzi. Unele dintre aplicaţii includ
următoarele:
Teste de conformitate cu orice standard PQ
Studii ale factorului de putere
Studii de sarcină şi echilibrarea sarcinii
Verificarea facturării
Monitorizarea substaţiilor
Dimensionarea băncilor de condensatoare
Analiza şi reducerea clasificării transformatoarelor
Depanarea motoarelor şi testarea la pornire
Defecţiuni ale tablourilor de distribuţie şi componentelor
Declanșarea întrerupătoarelor
Deconectarea echipamentelor
Reglarea/supratensiunea iluminării
Analiza pâlpâirii lămpii
Supraîncălzirea neutrului
Masuratori pentru următorii parametri: RMS, KW, KVARS, KVA, Factor de putere de deplasare (DPF), Factor de putere real (TPF), Dezechilibru, Frecvenţă, THD, TDD, Armonice, Inter-armonice, Flicker (PST), Flicker (PLT), Flicker instantaneu
Captură automată temporizată a formelor de undă, programabilă de utilizator pentru a captura instantanee ale formelor de undă periodice pe TOATE canalele simultan. Formele de undă
sunt analizate până la ordinul armonic 128.
GHID DE CARACTERISTICI MPQ2000
Tensiunea fazei A de oprire (90 - 600 V AC/DC)
Alimentare de la 115 - 240 V (50 Hz/60 Hz)
Carcasă rezistentă la intemperii NEMA4
Interval de temperatură -4°F până la +122°F (-20°C până la +50°C)
Intrări diferenţiale
4 canale de tensiune
5 canale de curent
Compatibilitate completă cu clasa A (IEC61000-4-30 şi IEEE1159)
Interval de măsurare 0 până la 1000 V AC/DC
Tensiunea şi curentul RMS
Tensiunea DC şi curentul DC (necesită transformator de curent DC)
Parametrii de putere (KW, KVAR, KVA, DPF, TPF)
Unghiuri de fază
Parametrii de energie (KWH, KVARH, KVAH)
Scăderi şi creșteri de tensiune
Scăderi şi creșteri de curent
Tranzitoriu până la 1 msec
Dezechilibru IEC (IEC61000-4-27)
Dezechilibru ANSII
Distorsiune armonică totală (THD)
Distorsiune totală a cererii (TDD)
Armonice
Interarmonice
Direcţie armonică
Înregistrare semnalizare principală
Pâlpâire IEC (IEC-61000-4-15)
Schimbare rapidă a tensiunii
Deviaţie a unghiului de fază
Frecvenţă
Identificare automată a transformatorului de curent (CT)
Deviaţie de înregistrare
Analiza datelor încorporate
Oscilloscop încorporat
Diagrame cu bare armonice/interarmonice în timp real
Port de comunicaţii USB
Port Ethernet
Suport pentru card USB şi SD
Prezentare video Youtube pentru MEGGER MPQ2000
Accesorii standard
ORDERING INFORMATION
Item (Qty) Cat. No.
MPQ2000 9 channel 3-phase
portable power quality analyzer
MPQ2000
*MPQ2000 basic kit MPQ2000-BASIC
*MPQ2000 silver kit MPQ2000-S-KIT
*MPQ2000 silver plus kit MPQ2000-S-KIT-PLUS
*MPQ2000 gold kit MPQ2000-G-KIT
*MPQ2000 gold plus kit MPQ2000-G-KIT-PLUS
*MPQ2000 platinum kit MPQ2000-P-KIT

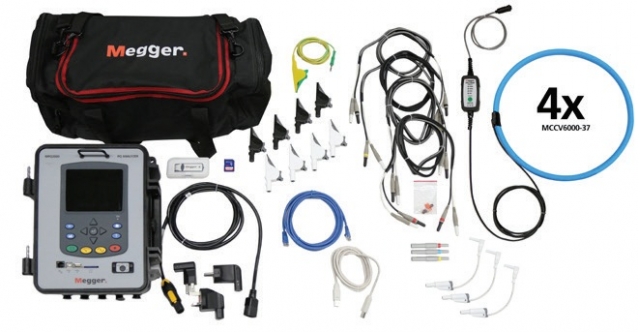

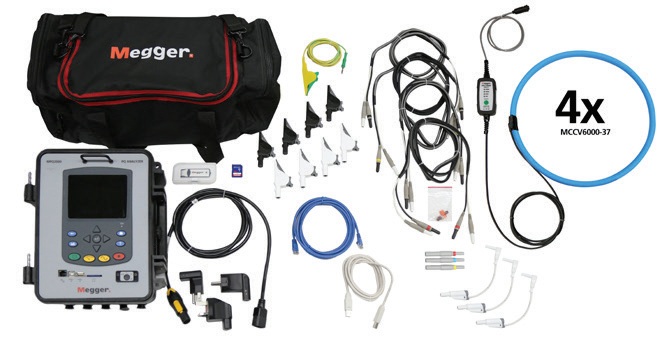

Accesorii incluse
Kit cablu de tensiune diferenţială fără siguranţe 2007-216
Card SD de 32 GB 90023-619
Cablu de comunicaţii USB CA-USB
Stick-ul de memorie USB conţine ghidul utilizatorului,
software-ul Megger PQ PC şi
ghidul utilizatorului software-ul Megger PQ PC
1006-532
Cablu de comunicaţii Ethernet 36798
Geantă de transport 2012-180
Cablu de alimentare şi adaptor - SUA 1007-980
Cablu de alimentare şi adaptor - Marea Britanie 1007-981
Cablu de alimentare şi adaptor - UE 1007-982
Baterie 2008-369
Optiuni recomandate
Accesorii opţionale
Cablu de împământare verde şi clemă 2008-101
Cablu de conectare alb CA-PA9-JMP-KIT
Kit adaptor cu siguranţe (3 adaptoare şi 3 siguranţe) 1008-645
Kit de 4 cleme pentru piston 1008-756
Modificare capac pentru includere Port Ethernet extern
MPQ2000EE
Clește de curent
Patru clește de curent flexibil pentru cablu, etanș la ploaie, cu autoidentificare, pentru intervalul 6000 A CA (ID 18 cm)
MCCV6000-18
Patru clește de curent flexibil pentru cablu, etanș la ploaie, cu autoidentificare, pentru intervalul 6000 A CA (ID 27 cm)
MCCV6000-27
Patru clește de curent flexibil pentru cablu, etanș la ploaie, cu autoidentificare, pentru intervalul 6000 A CA (ID 37 cm)
MCCV6000-37
Clește de curent cu miez divizat de 1000 A CA, cu autoidentificare (ID 50 mm)
CP-1000WCE-ID
Clește de curent cu miez divizat de 100 A CA, cu autoidentificare (ID 20 mm)
CP-100CE-ID
Clește de curent cu miez divizat de 20 A CA, cu autoidentificare (ID 20 mm)
CP-20CE-ID
5 A Clești ampermetrici cu autoidentificare pentru curent alternativ cu miez divizat (ID 20 mm)
CP-5CE-ID
Clești ampermetrici cu autoidentificare pentru curent alternativ/continuu 600 A (ID 50 mm)
CP-600DC-ID
**Kit de 4 CT cu miez divizat, autoidentificabil, 1000A, PQ CP-1000WCE-ID-KIT
**Kit de 4 CT cu miez divizat, autoidentificabil, 100A, PQ CP-100CE-ID-KIT
**Kit de 4 CT cu miez divizat, autoidentificabil, 20A, PQ CP-20CE-ID-KIT
**Kit de 4 CT cu miez divizat, autoidentificabil, 5A, PQ CP-5CE-ID-KIT
**Kit de 3 CT cu miez divizat, autoidentificabil, 600A
CT PQ (AC/DC)
CP-600DC-ID-KIT
GLOSAR DE TERMENI
EFT (Extremely Fast Transient - Tranzienţi Extrem de Rapizi)
Tranzienţi care au timpi de creștere şi descreștere în regiunea nanosecundelor.
Flicker
O impresie de instabilitate a senzaţiei vizuale, indusă de un stimul luminos cu o fluctuaţie a luminanţei în timp.
Harmonics - Armonici
O componentă sinusoidală a unei unde sau cantităţi periodice având o frecvenţă care este un multiplu integral al frecvenţei fundamentale.
Unbalance - Dezechilibru
Raportul dintre componenta de secvenţă negativă a unei tensiuni sau curent şi componenta de secvenţă pozitivă a acelei tensiuni sau curent, de obicei exprimat ca procent.
Interharmonics - Interarmonici
O componentă armonică a unei cantităţi periodice care nu este un multiplu întreg al frecvenţei fundamentale la care funcţionează sistemul de alimentare.
IP54
O măsurătoare a protecţiei mediului care declară că pătrunderea prafului nu este complet împiedicată dar nu va intra în cantitate suficientă pentru a interfera cu funcţionarea satisfăcătoare a echipamentului şi că apa care picură (picăturile care cad vertical) nu trebuie să aibă niciun efect dăunător.
Phase Angle - Unghi de fază
Întârzierea dintre trecerea prin zero a semnalului de tensiune fundamentală şi a semnalului de curent fundamental reprezentat în grade.
Power Factor - Factor de putere
Raportul dintre puterea totală de intrare, în waţi, şi intrarea totală în volţi-amperi a convertorului.
RMS Current - Curent RMS
Valoarea medie pătratică a curentului, derivată din însumarea rădăcinii pătrate a mediei aritmetice (medie) a pătratelor eșantioanelor de curent originale.
RMS Voltage - Tensiune RMS
Valoarea medie pătratică a tensiunii, derivată din sumarea rădăcinii pătrate a mediei aritmetice (medie) a pătratelor eșantioanelor de tensiune originale.
VNR (Rapid Voltage Change - Schimbare rapidă de tensiune)
O variaţie a valorii RMS sau de vârf a unei tensiuni între două niveluri consecutive, care este menţinută pentru o anumită durată.
Sag / Dip - Scădere/Scădere
O scădere instantanee sau momentană a valorii RMS în stare
staţionară.
Sample - Eșantion
Măsurarea instantanee discretă reală pe care o efectuează
MPQ2000 de 256 de ori pe ciclu.
Sub- cycle - Subciclu
Un eveniment de calitate a energiei electrice a cărui durată este mai mică decât
un ciclu.
Swell - Umflare
O creștere instantanee sau momentană a valorii RMS în stare staţionară.
TDD (Total Demand Distortion - Distorsiune Totală a Cererii)
O măsurare a THD-ului curentului, luând în considerare
