Analizoarele de răspuns în frecvență de baleiaj FRAX150 și FRAX200 (SFRA) sunt cele mai mici și mai robuste instrumente de tipul lor și instrumente puternice pentru dezvăluirea potențialelor probleme electrice și mecanice la transformatoarele de putere, multe dintre ele fiind dificil sau imposibil de detectat folosind alte metode.

Îndeplinind toate standardele internaționale pentru măsurători SFRA, aceste instrumente inovatoare oferă o gamă dinamică mai mare și o precizie mai bună decât orice alte seturi de testare comparabile disponibile în prezent. În plus, pentru conexiunile de testare la transformator, acestea utilizează o tehnologie specială de cablare care asigură repetabilitatea rezultatelor.

Seria FRAX funcționează prin aplicarea unui semnal de testare în frecvență de baleiaj la transformator și monitorizarea răspunsului acestuia. Rezultatul este o amprentă digitală unică care dezvăluie o gamă largă de defecte în comparație cu o amprentă digitală de referință pentru același transformator. Acestea includ deformări și deplasări ale înfășurărilor, înfășurări scurtcircuitate și deschise, structuri de prindere slăbite și rupte, probleme de conectare a miezului, mișcarea miezului și flambajul inelului.

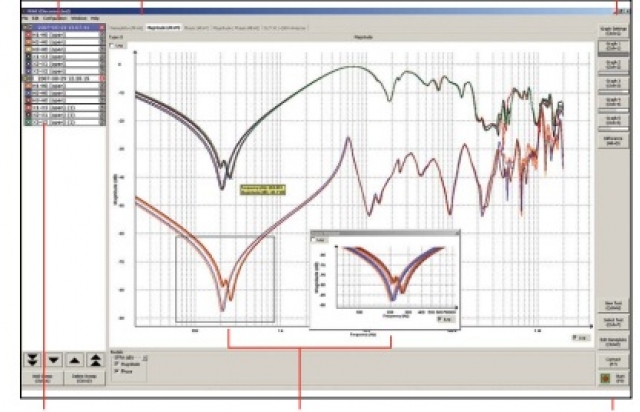

Seria FRAX de la Megger încorporează un software puternic de analiză și asistență. Pe lângă faptul că oferă afișajul tradițional magnitudine versus frecvență/fază, acest software vă permite să prezentați datele într-o vizualizare impedanță sau admitanță versus frecvență, un instrument analitic puternic pentru multe tipuri de transformatoare.

Intervalul de frecvență de testare acoperit de FRAX este de la 0,1 Hz la 25 MHz și puteți seta intervalul utilizat pentru testele individuale pentru a se potrivi nevoilor aplicației. În mod implicit, numărul de puncte de testare utilizate pentru fiecare baleiaj de frecvență este de 1046, dar puteți extinde acesta până la maximum 32 000. Timpul tipic de măsurare este de 64 de secunde, dar este disponibil un mod rapid care poate oferi rezultate în doar 37 de secunde.

Mici și ușor de transportat, cu un interval de temperatură de funcționare de la -20 ºC la +50 ºC, analizoarele de răspuns în frecvență FRAX sunt ideale pentru utilizarea pe teren. Acestea sunt furnizate cu cablu de împământare, patru seturi de 3 m cu împletitură, două cleme C, cabluri de conectare de 9 m sau 18 m, un ghid de utilizare și software Windows.

Există două modele în seria FRAX:

FRAX150: alimentat de la rețea cu un PC integrat, cu un ecran color de înaltă rezoluție, cu o iluminare de fundal puternică, care facilitează citirea chiar și în lumina directă a soarelui și include un detector de buclă de masă încorporat.

FRAX200: un analizor SFRA complet și de încredere, cu set de testare a performanței repetabile, care încorporează testare automată, demagnetizare și detectare a buclei de masă. FRAX200 oferă măsurători SFRA de înaltă rezoluție pentru diagnosticare rapidă și fiabilă a transformatoarelor. Acesta asigură repetabilitatea cu demagnetizare încorporată și verificări automate ale buclei de masă. Conectivitatea wireless, USB-C și o cutie de comutare FSX200 opțională cu cleme active simplifică munca pe teren și permit o conexiune unică sigură.

Accesorii standard

Descriere Cod piesă

FRAX200 ADV 9 m AC-49090

FRAX200 ADV 18 m AC-49092

FRAX200 ADV 30 m AC-49094

FSX200 3 x 9 m AC-49190

FSX200 3 x 18 m AC-49192

FRAX200 ADV + FSX200 9 m cu carcasă maxi AC-40090

FRAX200 ADV + FSX200 18 m cu carcasă maxi AC-40092

FRAX200 ADV + FSX200 9 m cu carcasă mini AC-40094

FRAX200 ADV + FSX200 18 m cu carcasă mini AC-40096
