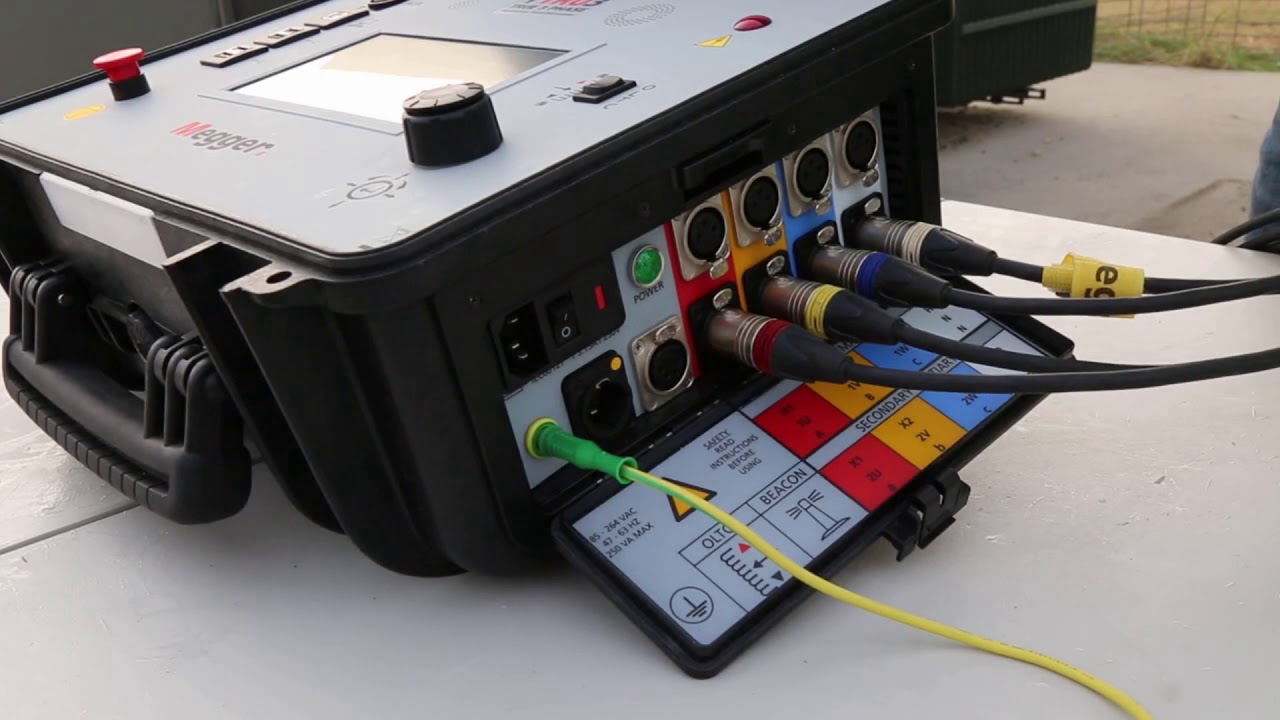

Trusa trifazata masura raportului de transformare MEGGER TTRU3

Cod: TTRU3-BASIC TTRU3-ADV TTRU3-PRO TTRU3-EXP



Brosura produs PDF, 2.12 Mb
Brosura produs PDF, 2.09 Mb


Descriere

  • Precizie garantată ±0,05% de la -20°C la +50°C
  • Tensiune de testare 3Ø - până la 250V
  • Raport de creștere a tensiunii 3Ø (patentat)
  • Transformatoare defazate și zig-zag testate
  • ușor și precis
  • Cel mai mic/ușor set de testare 3Ø de pe piață
  • Teste rapide 3Ø - mai puțin de 10 secunde

NOUL raportometru de transformatoare Megger TTRU3 utilizează un
design revoluționar pentru a efectua o serie completă de măsurători pe
un transformator, inclusiv testarea raportului de creștere a tensiunii 3Ø (patentat).
Ieșirea de tensiune 3Ø oferă numeroase avantaje testării în cadrul
programelor încărcate de astăzi. Caracteristicile includ:
Validarea și recunoașterea relației de fază a grupurilor vectoriale
facilitată prin rotația vectorială pe ecran și recunoașterea automată
vectorială
Măsurarea precisă a relației de defazaj (pentru transformatoare defazate
și configurații vectoriale Zig Zag).
Testare mai rapidă – toate cele 3 faze testate simultan
Mai fiabilă - elimină necesitatea comutării interne a releelor
care este o cauză frecventă de defecțiune
TTRU3 este un instrument important pentru determinarea stării mecanice
a transformatoarelor. Toate testele de raport sunt efectuate într-un singur
instrument, cu o singură conexiune de 3 Ø. TTRU3 utilizează

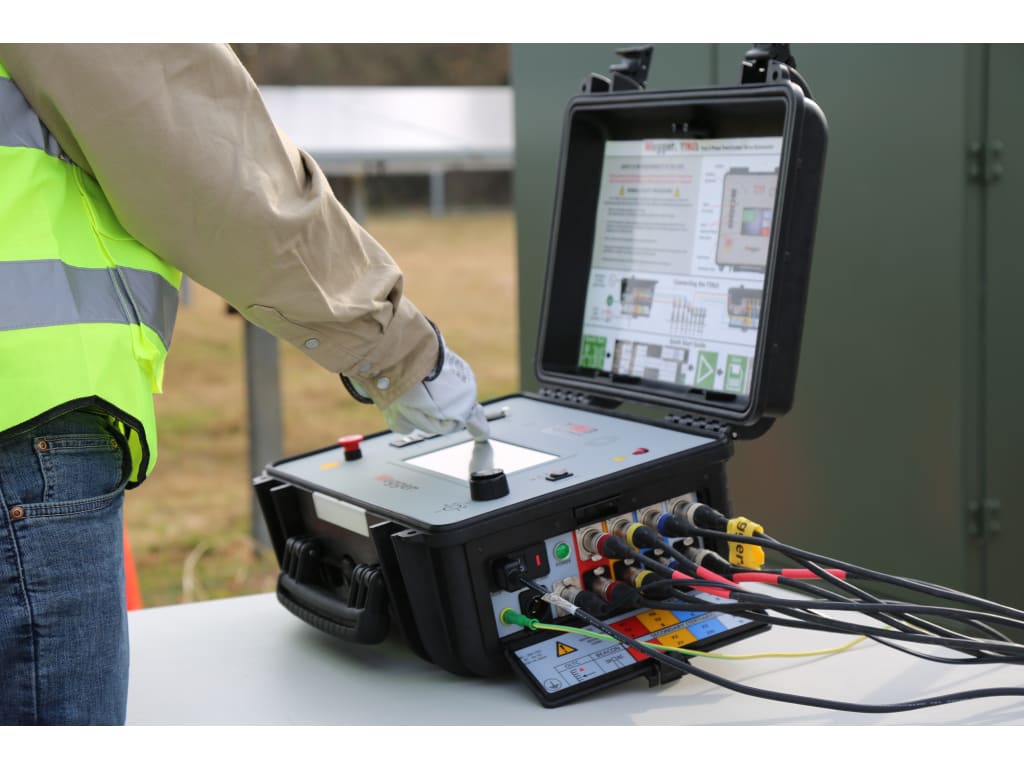

cel mai recent ecran tactil color de 7 inch (180 mm), precum și o imprimantă opțională
astfel încât să nu pierdeți niciodată rezultatele. Acest lucru este completat de
telecomandă care poate fi operată de pe PC, precum și de
posibilitatea de a descărca rezultatele pe un dispozitiv de memorie USB.

PROBLEME TIPICE DE GĂSIT UTILIZÂND TTRU3
  • Conexiuni slăbite
  • Scurtcircuit între spire
  • Fire rupte
  • Deformarea înfășurării
  • Probleme de contact ale comutatorului de prize
  • Probleme cu miezul

TESTARE EFECTUATĂ
  • Toate cu un singur instrument și o conexiune de 3 Ø!
  • Raport - Testare 3Ø Step Up pentru transformatoare de putere
  • Deplasare de fază și abatere de fază
  • Polaritate
  • Echilibru magnetic/distribuție flux
  • Caracteristici ale curentului de excitație
  • Detectare/recunoaștere automată a vectorului

CARACTERISTICI ȘI BENEFICII
  • Tensiunea de testare 3Ø - testare rapidă a tuturor transformatoarelor
  • Testare patentată 3Ø Step Up
  • Confirmare configurație vectorială așteptată pe plăcuța de identificare
  • Capacitatea de a măsura deplasarea de fază reală față de cea așteptată
  • Clește Kelvin unice cu falcă reglabilă de 3 inch
  • Intrare mufă banană pentru conectarea la blocurile terminale
  • Eroare procentuală a raportului de transformare față de plăcuța de identificare cu funcție de succes/refuz
  • Interfață PC prin USB pentru operare prin telecomandă și
  • descărcare a rezultatelor testelor

    Video MEGGER TTRU3





Accesorii standard

Set de testare a raportului de transformare al transformatorului de 3 Ø
TTRU3-BASIC

Accesorii incluse
Adaptoare CA și cablu de alimentare - 2,5 m (8 ft) 2009-874
Cablu comutator de prize OLTC - 9 m (30 ft) 1011-622
Geantă de cablu - rucsac 2012-180
Cablu de împământare - 5 m (16 ft) 1011-352
Unitate de control USB 1011-585
Stilou cu funcție triplă 2011-538
Accesorii hardware opționale
Suport de testare 1:1 2005-249
Balon de siguranță – 18 m (60 ft) 1004-639
Cutie de transport (pentru instrument) 2012-236
Standard de calibrare TRS1+ TRS1PLUS
Certificat de calibrare CERT-NIST
Imprimantă USB 90029-573
Hârtie pentru imprimantă USB (x48 role) 90029-573-P
Adaptoare cablu comutator OLTC 1011-622-A
Opțiuni software
AutoOLTC SW-AUTOOLTC
Echilibrator magnetic SW-MAGNETICBAL

Set de testare a raportului de transformare 3Ø
TTRU3-EXP
TTRU3-PRO
TTRU3-ADV

Accesorii incluse
Adaptoare CA și cablu de alimentare - 2,5 m (8 ft) 2009-874
Cablu USB 2.0 CA-USB
Cablu comutator OLTC - 9 m (30 ft) 1011-622
Geantă cablu - rucsac 2012-180
Cablu de împământare - 5 m (16 ft) 1011-352
Unitate USB 1011-585
Stilou cu funcție triplă 2011-538
Accesorii hardware opționale
Suport de testare 1:1 2005-249
Baliz de siguranță – 18 m (60 ft) 1004-639
Cutie de transport (pentru instrument) 2012-236
Standard de calibrare TRS1+ TRS1PLUS
Certificat de calibrare CERT-NIST
Imprimantă USB 90029-573
Hârtie pentru imprimantă USB (x48 role) 90029-573-P
Adaptoare cablu comutator OLTC 1011-622-A
Opțiuni software ADV/PRO
TTRU3-EXP include toate opțiunile software și va primi activarea automată
a noilor funcții la lansarea lor
Tot software-ul de automatizare (trei opțiuni mai jos) SW-AUTOKIT
Control PowerDB SW-POWERDB
OLTC cu o singură atingere SW-AUTOOLTC
Control prin aplicație personalizată SW-CUSTOMAPP
Tot software-ul versatil (ambele opțiuni mai jos) SW-VERSATILEKIT
Schimbare de fază SW-PHASESHIFT
Echilibru magnetic SW-MAGNETICBAL

Accesorii necesare pentru funcționare
Conductoarele cu numere de piesă 2008-XXX-XX (8 în total) pot fi utilizate cu
TTRU3 și se califică drept accesorii necesare

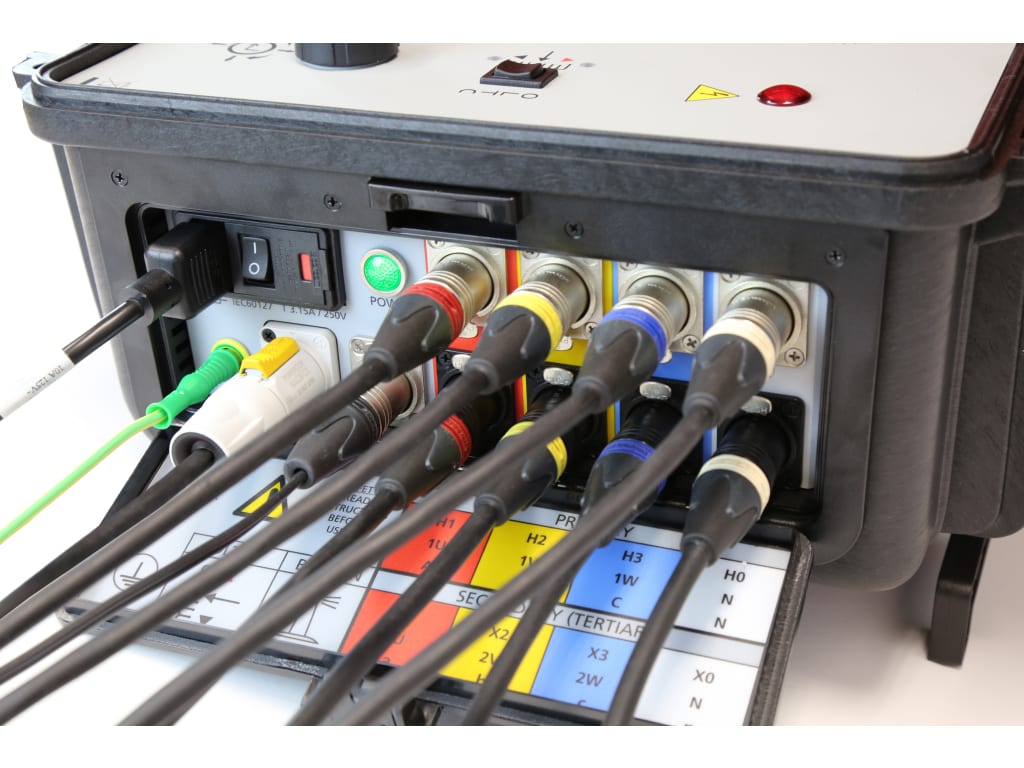

Seturi de cabluri de testare ecranate universale de 3 Ø compatibile cu instrumentele MTO3XX,
MWA3XX, TTRU3 (până la max. 10 A), complete cu
clește Kelvin codificate prin culori: Alegeți kitul sau combinați H și X
5 m (15 ft) H și X 2008-15KIT2
9 m (30 ft) H și X 2008-30KIT2
18 m (60 ft) H și X 2008-60KIT2
30 m (100 ft) H și 18 m (60 ft) X 2008-100KIT2
5 m (15 ft) H 2008-300-15
5 m (15 ft) X 2008-301-15
9m (30ft) Î 2008-300-30
9m (30ft) X 2008-301-30
18m (60ft) Î 2008-300-60
18m (60ft) X 2008-301-60
30m (100ft) Î 2008-300-100
Accesorii opționale pentru cabluri
Extensii 9m (30ft) Î 2008-300-30X
Extensii 9m (30ft) X 2008-301-30X
Extensii 9m (30ft) Î și
Extensii 9m (30ft) X
2008-30XKIT2
