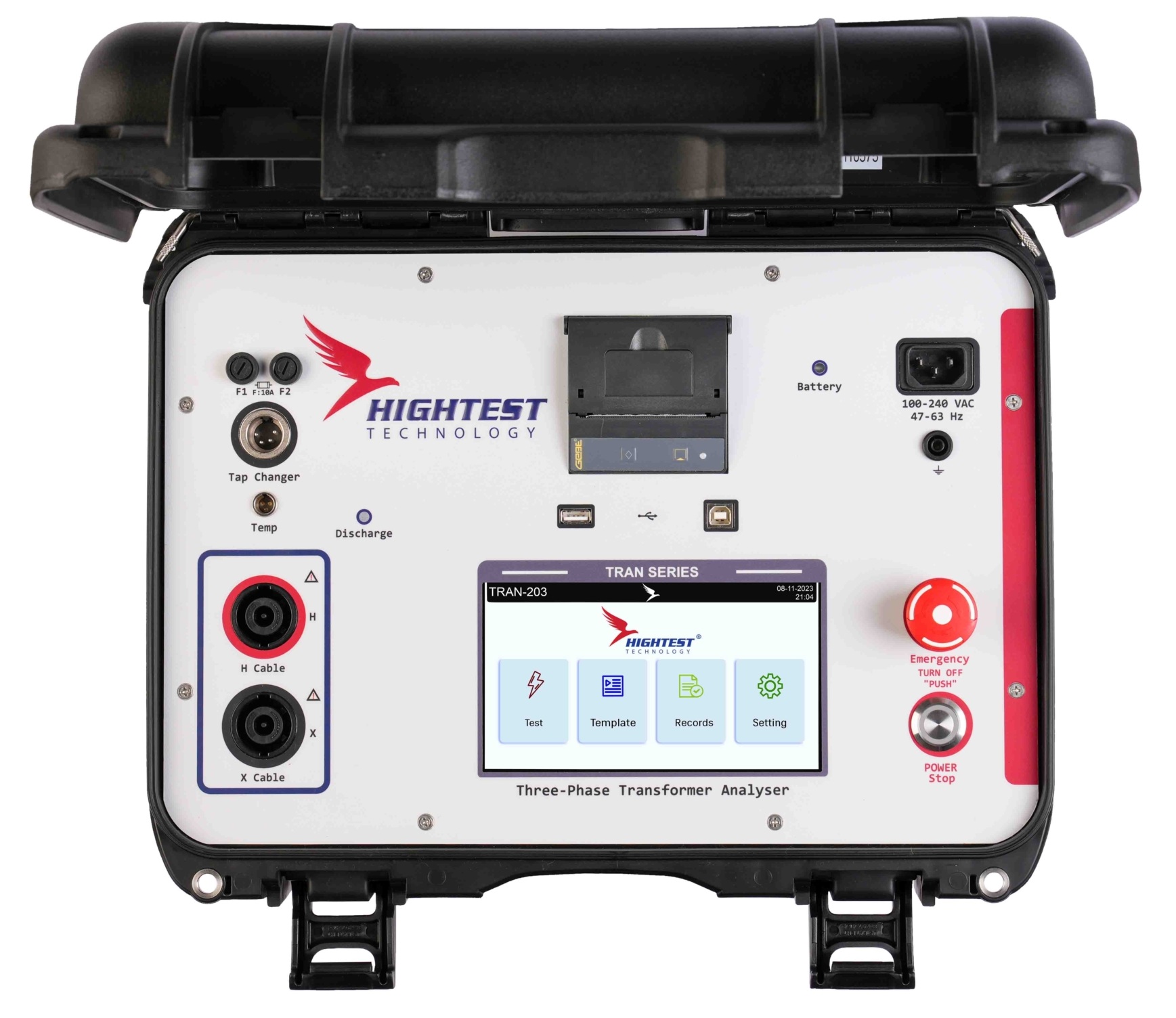

Seria de instrumente TRAN-203 este concepută pentru a măsura raportul de transformare şi rezistenţa înfășurărilor transformatoarelor trifazate şi monofazate. Prin intermediul interfeţei sale ușor de utilizat, instrumentul/instrumentele TRAN oferă o evaluare rapidă şi precisă a parametrilor cheie ai transformatoarelor.
MĂSURAREA RAPORTULUI DE TRANSFORMARE
TRAN-203 utilizează elemente ale testelor de performanţă specificate în standardul ANSI/IEEE C57.12.90. Cu o precizie de vârf pe piaţă, TRAN-203 are o capacitate foarte largă de măsurare a raportului, cu o precizie de 0,08%. Alte caracteristici includ măsurarea curentului de excitaţie al miezului, a unghiului de fază, a polarităţii, a erorii de raport şi a echilibrului magnetic. Chiar dacă TRAN-203 are o configuraţie cu cablu trifazat, utilizatorii pot efectua şi teste pe transformatoare monofazate.
TRAN-203 poate detecta automat grupurile de vectori. Instrumentul are o gamă largă de funcţionare pentru utilizare pe echipamente precum transformatoare de curent de înaltă excitaţie şi transformatoare de potenţial de mare putere în substaţii. Instrumentul poate genera tensiuni de testare de 1V, 4V, 10V, 40V, 100V, 250V AC.
MĂSURAREA REZISTENȚEI ÎNFĂSURĂRILOR
Aplicarea unui curent continuu de până la 20 de amperi permite seriei TRAN-203 să măsoare automat rezistenţa înfășurărilor primare şi secundare ale transformatoarelor trifazate. Instrumentul/instrumentele TRAN-203 sunt concepute pentru a măsura rezistenţa înfășurărilor primare şi secundare ale transformatoarelor fără a fi nevoie să deconectaţi şi să reconectaţi cablurile de testare.
Începând de la 0,1 uOhm, seria TRAN-203 poate măsura o rezistenţă de până la 100.000 Ohm. Instrumentul poate controla OLTC (Tranzistorul de Tensiune Alternativă). Seria TRAN-203 poate demagnetiza transformatorul pentru a atenua acumularea de remanenţă sau magnetism rezidual din cauza testării. Dispozitivul se descarcă prin canalele sale de tensiune în cazul în care este prezentă o tensiune înaltă în transformatorul testat.
Instrumentul are, de asemenea, o intrare de măsurare a temperaturii care, atunci când este conectată la un senzor de temperatură opţional, permite seriei TRAN-203 să efectueze corecţii de temperatură sau ajustări ale măsurătorilor sale. În cazul unei defecţiuni a circuitului de curent, software-ul inteligent al instrumentului/instrumentelor TRAN controlează fluxul de curent pentru a atenua daunele şi a oferi siguranţă suplimentară utilizatorilor.
Test de funcţionare la încălzire/Test de creștere a temperaturii
Testul de funcţionare la încălzire sau testul de creștere a temperaturii reproduce condiţiile de sarcină nominală continuă şi creșterea temperaturii care apare în timpul sarcinii. TRAN-203 este capabil să măsoare rezistenţa înfășurărilor transformatoarelor şi rezistenţa la sarcină maximă Ro în timpul testului de funcţionare la încălzire, aplicând până la 20A DC.
De asemenea, este oferită o opţiune de baterie internă pentru operatorii care consideră că se pot afla în situaţii în care o sursă de alimentare de la reţea nu este întotdeauna disponibilă. Capacitatea multilingvă şi un meniu de operare ușor de utilizat facilitează controlul.
CARACTERISTICI ALE DISPOZITIVULUI
Teste de raport de transformare şi rezistenţă la înfășurare: TRAN are un cablu de configurare trifazat pentru testarea raportului de transformare şi a rezistenţei înfășurărilor atât a transformatoarelor trifazate, cât şi a celor monofazate.
Test de funcţionare la încălzire/Test de creștere a temperaturii: TRAN-203 este capabil să măsoare rezistenţa la sarcină maximă Ro în timpul testului de funcţionare la încălzire, aplicând până la 20A CC.
Baterie inteligentă Li-Ion reîncărcabilă opţională: TRAN este dotat cu o baterie inteligentă Li-Ion de 14,4 V, care vă permite să efectuaţi teste pe teren. TRAN funcţionează atât cu alimentarea principală, cât şi cu energia consumată de baterie.
Imprimantă termică încorporată de 2,28 inci: Imprimanta termică încorporată a TRAN vă permite să imprimaţi rezultatele imediat în timpul testului pe teren.
CARACTERISTICI
- Măsurarea raportului de transformare (monofazat şi trifazat)
- Măsurarea rezistenţei înfășurărilor (monofazat şi trifazat)
- Test de funcţionare la încălzire/Test de creștere a temperaturii
- Test de echilibru magnetic

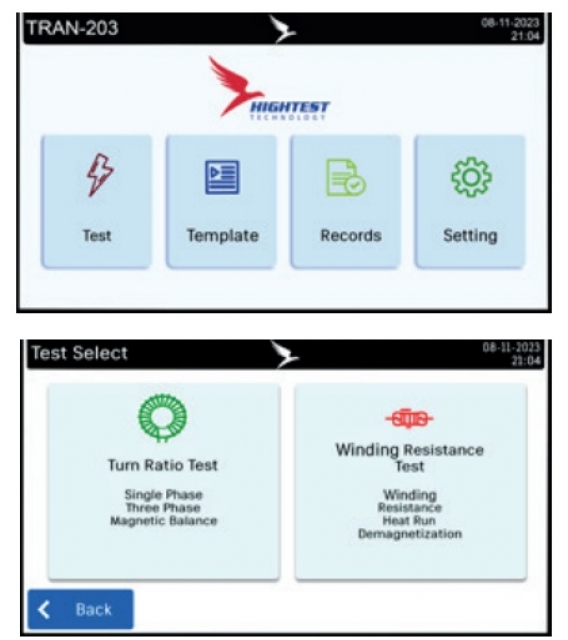

- Ecran tactil color TFT de 7 inch
- Imprimantă încorporată de 2,28 inch
- Opţiuni baterie şi Bluetooth
- Software PC
SPECIFICAȚII TEHNICE
Parametri de măsurare Măsurarea raportului de transformare trifazat, curent de excitaţie, unghi de fază, polaritate, eroare de raport (%), detectare grup vectorial, echilibru magnetic; Măsurarea rezistenţei înfășurărilor trifazate
CARACTERISTICI DE MĂSURARE A RAPORTULUI DE TRANSFORMARE
Moduri de măsurare a raportului Mod CT, Mod PT (monofazat şi trifazat)
Metodă de măsurare ANSI/IEEE C57.12
Tensiuni de testare Mod CT: 1 V şi 4 V; Mod PT: 1, 4, 10, 40, 100 şi 250 V
Interval raport 0,8 - 50.000
Măsurare unghi de fază 0-360 grade, ±0,2 grade
Curent de excitaţie până la 2 A
Precizie curent de excitaţie ±0,1 mA
CARACTERISTICI DE MĂSURARE A REZISTENȚEI ÎNFLĂCĂRILOR
Tensiune de testare 50 V
Ieşire curent De la 0,001 A la 20 A CC (selectabil de utilizator)
Măsurare rezistenţă De la 0,1 uOhm la 100.000 Ohm
Rezoluţie 5 cifre
Demagnetizare Da
CARACTERISTICI GENERALE
Alimentare 100-240 V, 47/63 Hz,
Baterie 14.4 V 6.9 Ah (Modele: TRAN-203B, TRAN-203B BLUE)
Memorie internă Da
Imprimantă Imprimantă încorporată de 2.28 inch
Comunicare USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B, Bluetooth (Modele: TRAN-203BLUE şi TRAN-203B BLUE)
Software PC Gestionare date
Software Platformă
Afișaj Ecran tactil color de 7 inch
Dimensiuni (429 x 328 x 236) mm
Greutate 9,5 kg
Temperatură de funcţionare: -10 °C până la +60 °C; Depozitare: -30 °C până la +70 °C
Umiditate 95% RH Fără condens
Clasă de protecţie IP67 (capacul carcasei închis)
