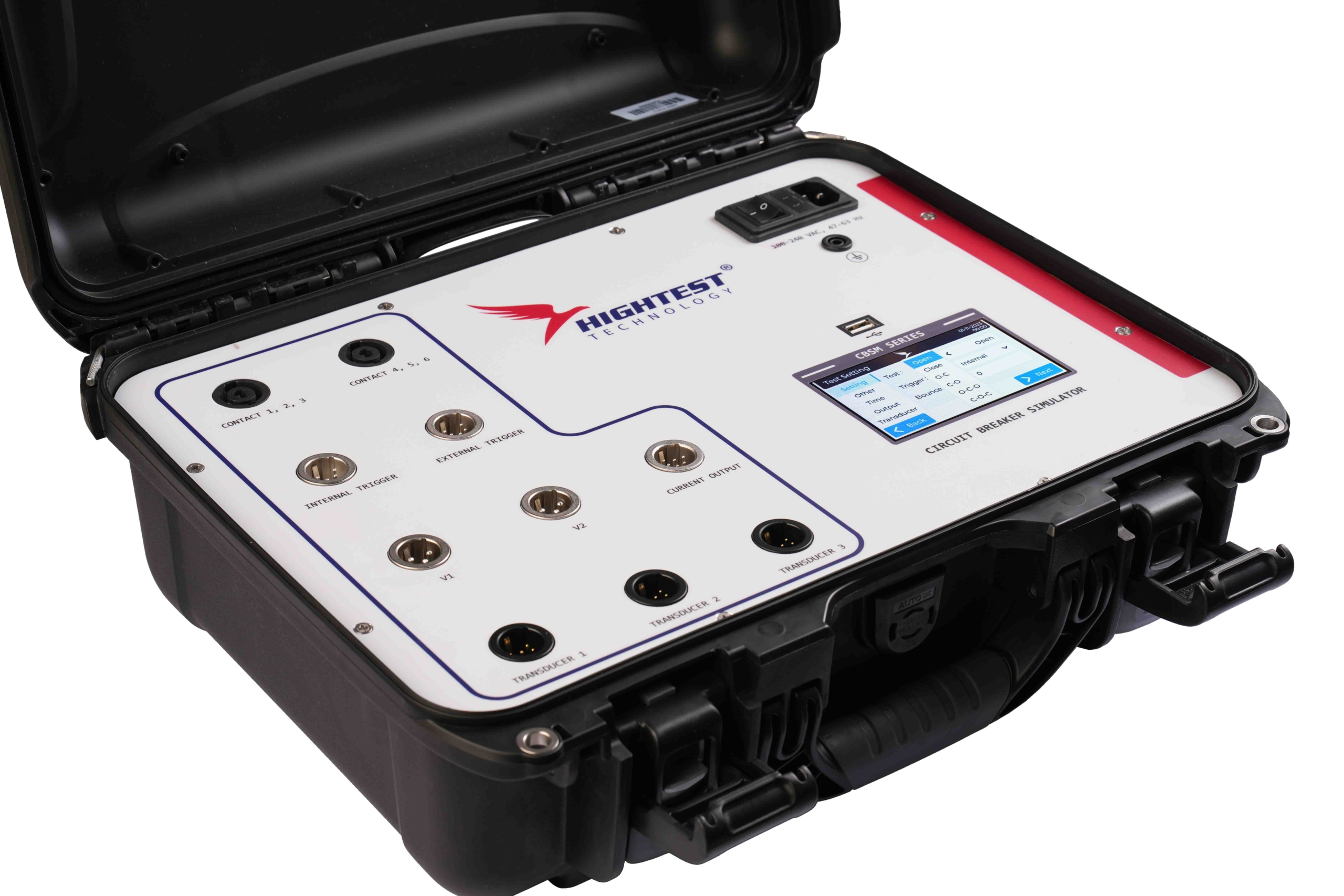

Simulator circuite intrerupatoare HIGHTEST CBSM

Cod: CBSM

Brosura produs

PDF, 0.68 Mb

Descriere

Simulatorul de întrerupătoare de circuit CBSM de înaltă performanţă este special conceput pentru a evalua şi confirma eficienţa operaţională a analizoarelor şi temporizatoarelor de întrerupătoare de circuit cu parametri predefiniţi excepţional de precişi. CBSM este capabil să genereze valori precise pentru temporizare, cursă, tensiune şi curent de iniţiere. Aceste valori sunt esenţiale în validarea funcţionalităţii şi preciziei temporizării analizoarelor şi temporizatoarelor de întrerupătoare de circuit. În esenţă, CBSM servește ca un instrument crucial pentru laboratoarele de calibrare, facilitând calibrarea precisă a unei game diverse de produse, asigurând performanţa şi fiabilitatea optimă a acestora în aplicaţii reale.

Specificaţii tehnice

Tensiune de intrare 100-120 V c.a. sau 200-240 V c.a. (presetată din fabrică) 50/60 Hz

Canale de temporizare a contactului 6 canale de temporizare a contactului; Precizie: 0,01 ms

Canal de temporizare CT 1 canal de temporizare CT, 500 mA, Precizie: +-0,5 ms

Canale traductor digital 3 canale traductor digital; Precizie: 0,02

Canal de tensiune V1 20 Vrms

Canal de tensiune V2 30 Vcc

Canal de declanșare intern 2 A

Canal de declanșare extern 24 Vcc

Afișaj Ecran tactil color de 4,3 inci

Tensiune de intrare 100-120 Vca sau 200-240 Vca (presetată din fabrică) 50/60 Hz

Cabluri Set cabluri conectabile CIBRE-L3 şi CIBRE-30 (cablu de contact, cabluri de declanșare, V1, V2, ieşire de curent, cabluri traductor) 1 set 1 conector CBSM conectabil pe cealaltă parte 4 buc. (1 m). 1 set cablu de declanșare intern şi extern (1 m). 1 set cablu de ieşire de curent (1 m), Cablu de alimentare

Alte produse HIGHTEST

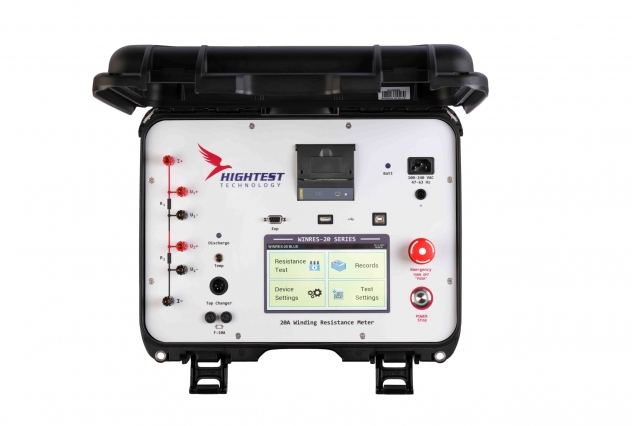

OHMMETRU REZISTENTA INFASURARII TRANSFORMATOARELOR HIGHTEST WINRES-20

• Măsurare rezistenţă pe 2 canale
• Măsurători de la 0,1 uOHm la 100.000 Ohm
• Ieşire curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare

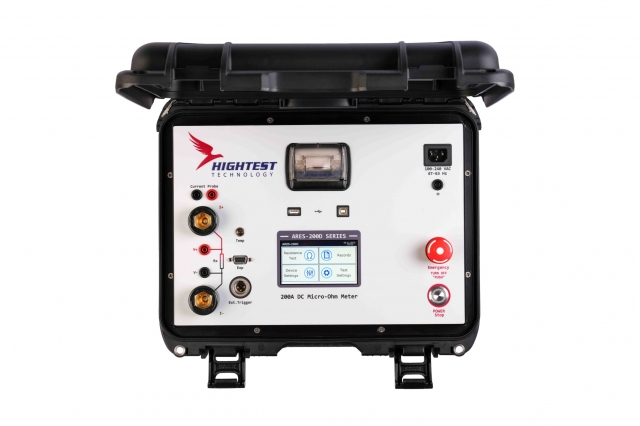

MICRO-OHMMETRU 200A REZISTENTE CONTACT JOASE SI REZISTENTA DINAMICA-STATICA HIGHTEST ARES-200D

• Măsurarea rezistenţei de contact
• Curent reglabil: 1 A până la 200 A
• Interval de măsurare de la 0,1 µOhm până la 5 Ohm
• Precizie tipică 0,1%
• Măsurarea rezistenţei statice
• Măsurarea rezistenţei dinamice
• Mod de testare dublă a împământării

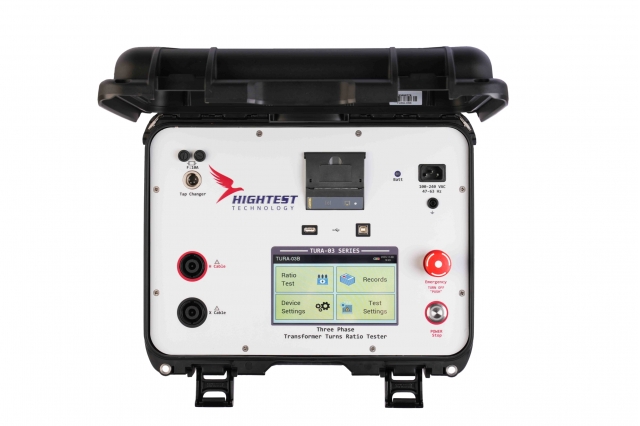

HIGHTEST TURA-03 TESTER RAPORT TRANSFORMARE

• Măsurarea raportului de transformare (măsurare monofazată şi trifazată)
• Intervale de măsurare a raportului de la 0,8 la 50.000
• Precizie ridicată (0,08%)
• Tensiuni de testare 1V, 4V, 10V, 40V, 100V şi 250V AC

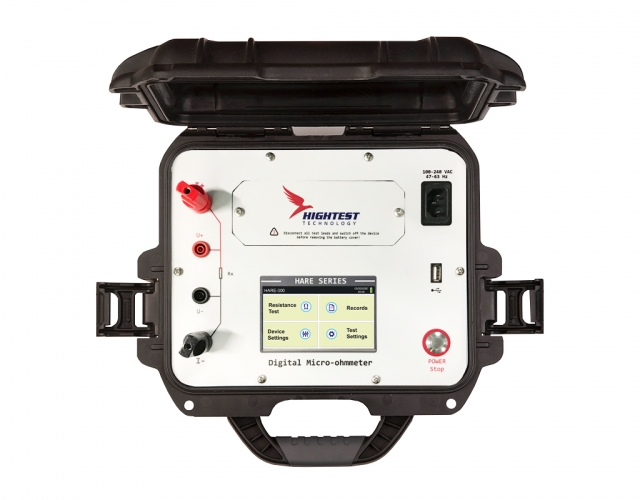

MICROHMMETRU REZISTENTA DE CONTACT CIRCUITE INTRERUPTOARE, SUNT, SEPARATOR HIGHTEST HARE

• Tester portabil de rezistenţă de contact
• Curent de testare reglabil de la 0,4A la 100A (HARE-100)
• Curent de testare reglabil de la 0,4A la 200A (HARE-200)
• Curent de testare reglabil de la 0,4A la 300A (HARE-300)
• Măsurare rezistenţă de până la 5 OHm
• Rezoluţie de 0,1 uOhm
• Descărcare automată

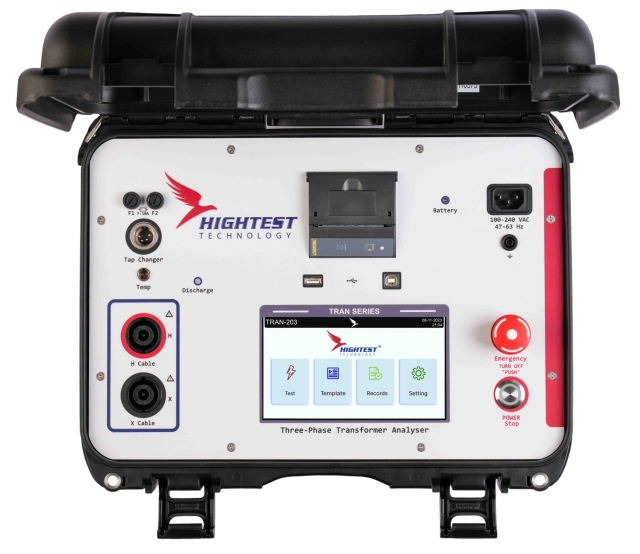

ANALIZOR TRANSFORMATOARE RAPORT TRANSFORMARE SI REZISTENTA INFASURARI HIGHTEST TRAN-203

• Măsurarea raportului de transformare (monofazat şi trifazat)
• Măsurarea rezistenţei înfășurărilor (monofazat şi trifazat)
• Test de funcţionare la încălzire/Test de creștere a temperaturii
• Test de echilibru magnetic
• Ecran tactil color TFT de 7 inch

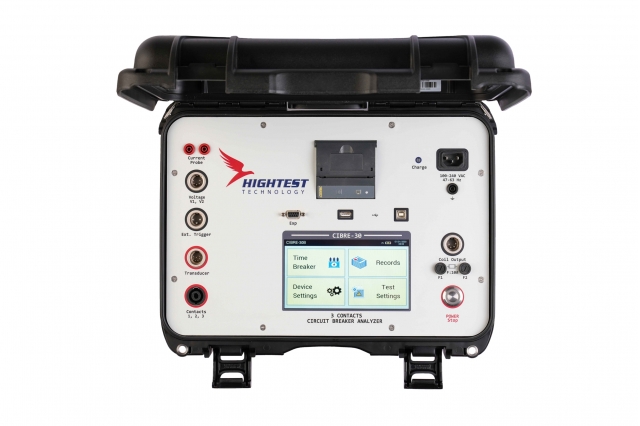

TESTER CIRCUITE INTRERUPTOARE HIGHTEST CIBRE-30

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,28”
• Ecran tactil color TFT de 7”

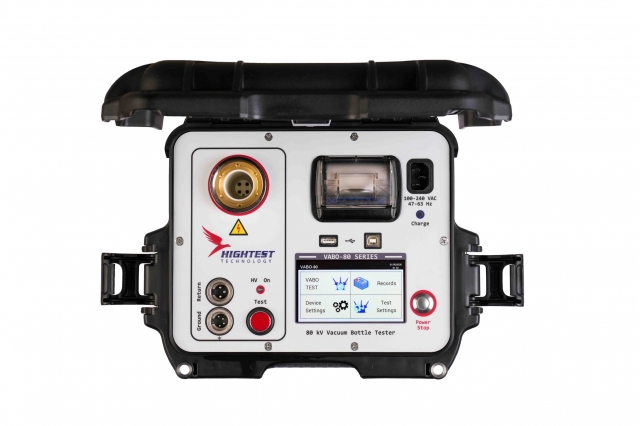

TESTER INTRERUPATOARE IN VID STICLA VACUUM DIN CIRCUITE INTRERUPTOARE HIGHTEST VABO-80

• Testarea întrerupătorului de circuit cu sticlă în vid
• Test de integritate a mănuşilor de protecţie electrică
• Testare automată
• 10 kV până la 80 kV CC cu tensiuni în trepte de 1 kV
• Precizie ridicată (1,5%)
• Valoare presetată a curentului de scurgere de 100 μA, 200 μA şi 300 μA
• Imprimantă încorporată de 25 de inci
• Memorie internă (stocare până la 200 de înregistrări)

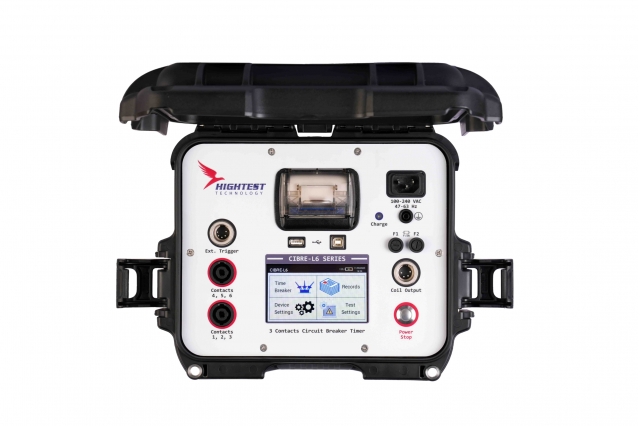

ANALIZOR CIRCUIT INTRERUPTOR HIGHTEST CIBRE-L6

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• 6 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,25”
• Ecran tactil color TFT de 4,3”

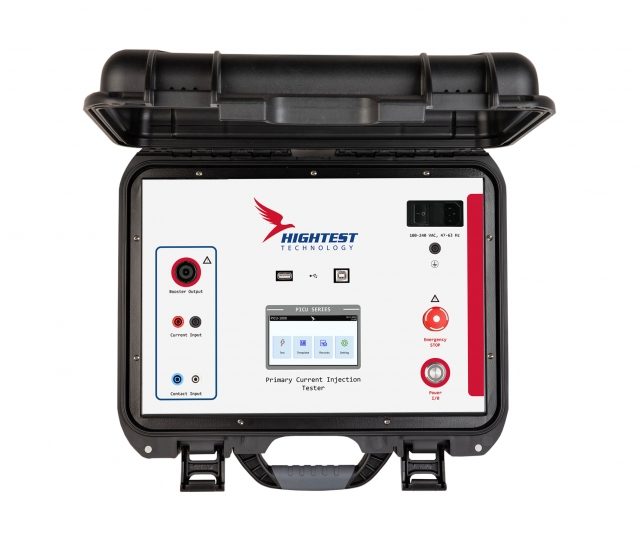

TRUSA INJECTIE CURENTI PRIMARI 1000A HIGHTEST PICU-1000

• Capacitate de curent ridicat - Ieşire continuă de până la 1000A pentru aplicaţii de injecţie primară
• Testare multifuncţională - Potrivită pentru testarea releelor de protecţie, a întrerupătoarelor MCCB (întrerupătoare de circuit în carcasă turnată) şi a raportului de transformare al CT-urilor
• Precis şi fiabil
• Robust şi portabil
• Protecţie încorporată

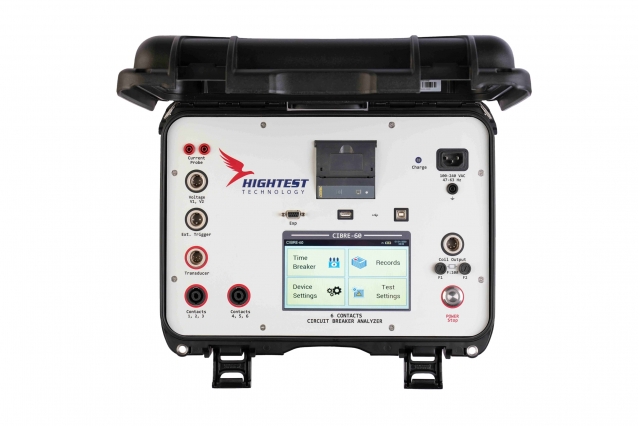

TESTER TIMPI CONTACTE CIRCUIT INTRERUPATOR HIGHTEST CIBRE-60
