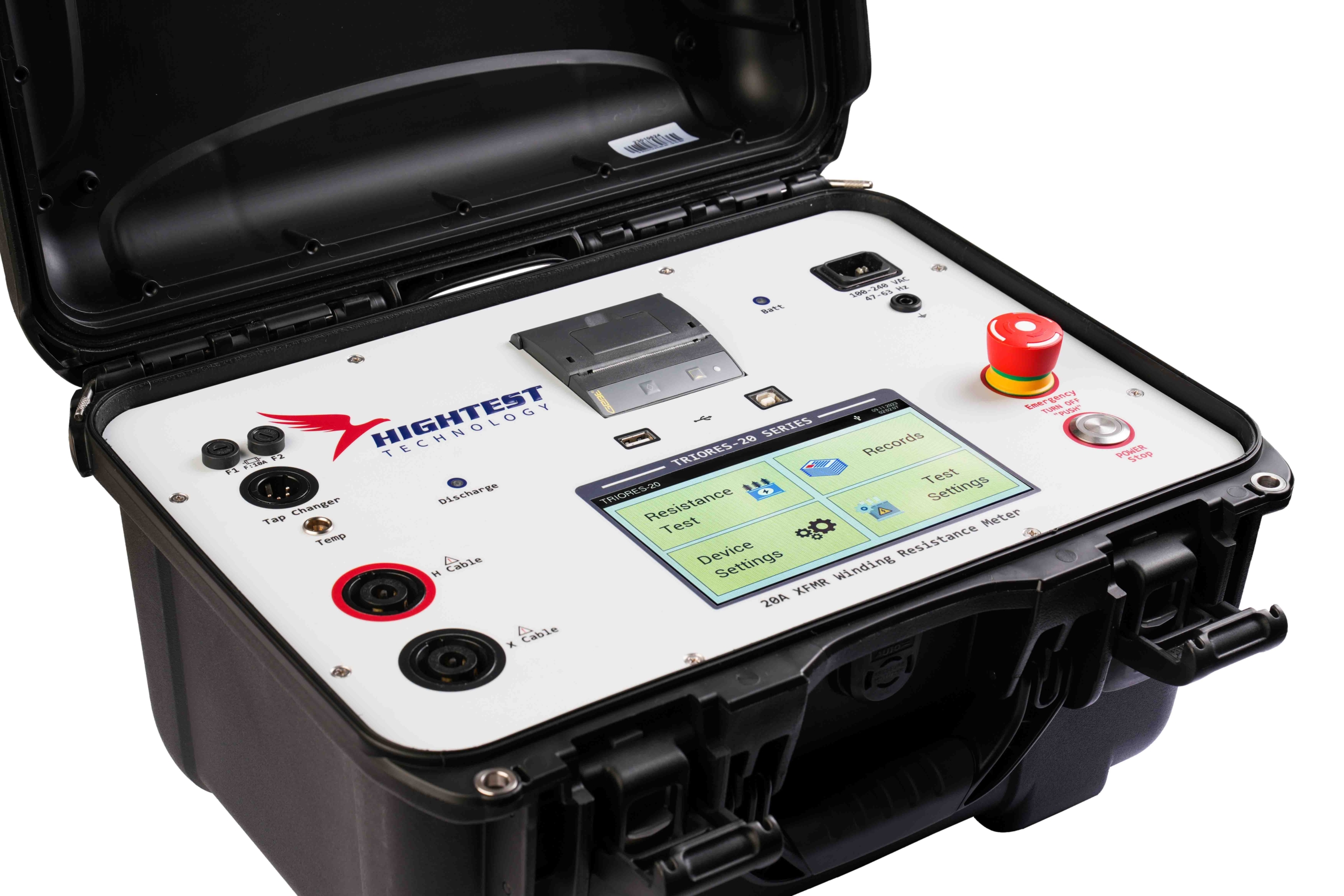

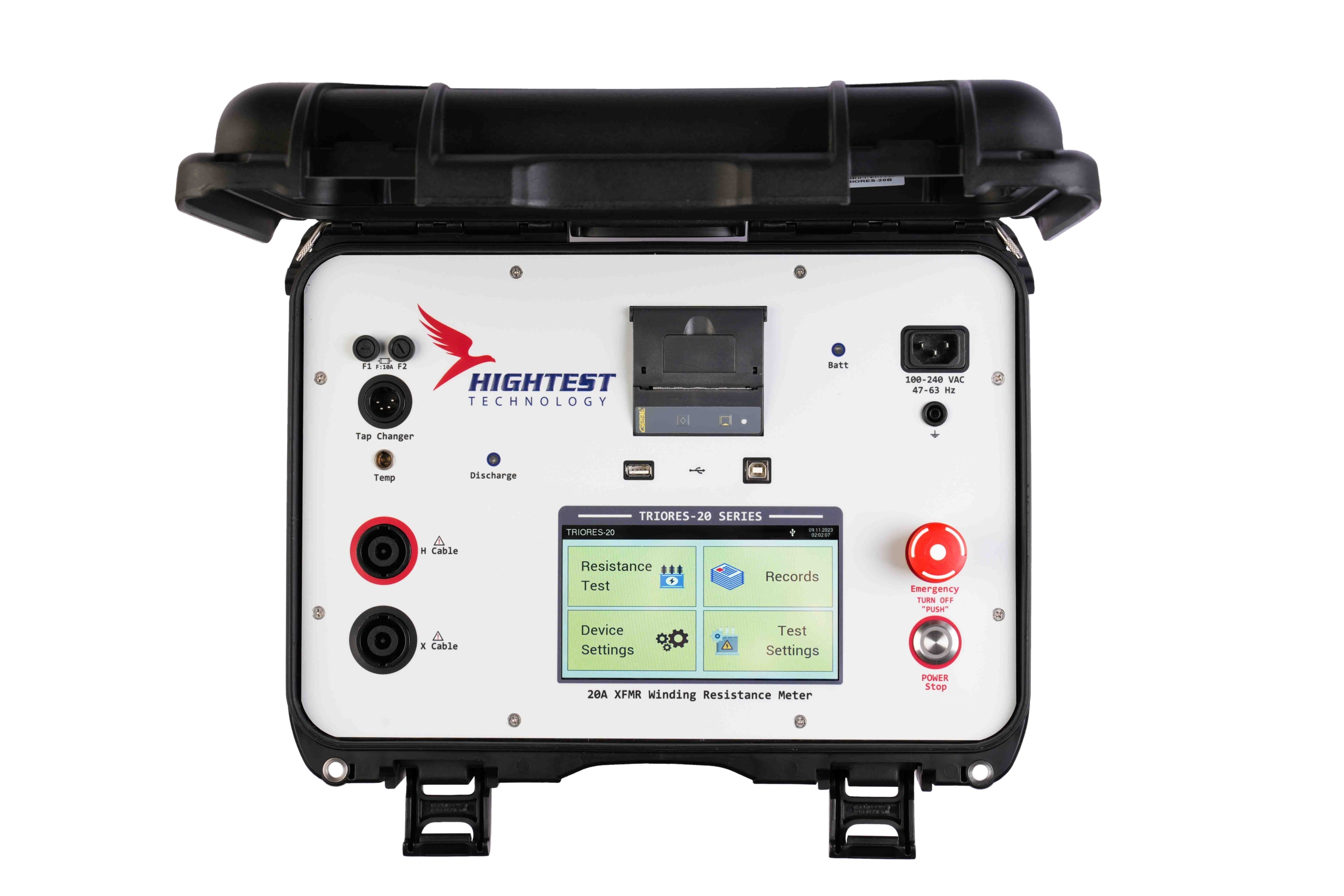

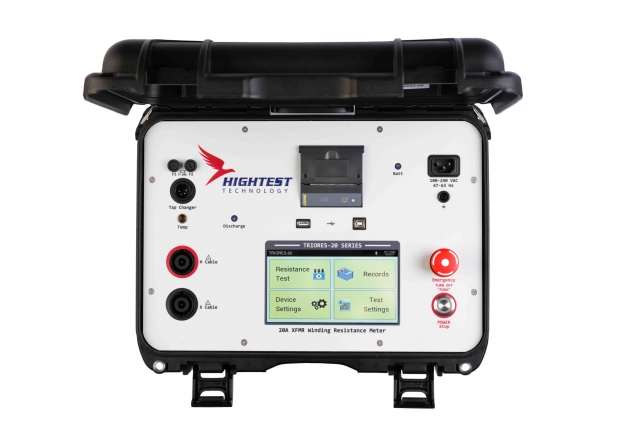

Punte Ohmetru rezistenta infasurari transformatoare HIGHTEST TRIORES-20

TRIORES-20 20A 3-Phase Winding Resistance Meter with built-in Printer

TRIORES-20 BLUE 20A 3-Phase Winding Resistance Meter with built-in Bluetooth & Printer

TRIORES-20B 20A 3-Phase Winding Resistance Meter with built-in Battery & Printer

TRIORES-20B BLUE 20A 3-Phase Winding Resistance Meter with built-in Battery, Bluetooth & Printer

Seria de instrumente TRIORES-20 este concepută pentru a măsura transformatoare de curent, transformatoare de tensiune şi înfășurări de transformatoare de putere. Aplicarea unui curent continuu de până la 20 de amperi permite seriei TRIORES-20 să măsoare rezistenţa înfășurărilor transformatoarelor rapid şi precis. Instrumentele TRIORES-20 permit operatorului să măsoare rezistenţa atât a înfășurărilor transformatoarelor trifazate, cât şi a celor monofazate. Aceasta permite efectuarea măsurătorilor de înfășurări fără a fi nevoie să deconectaţi şi/sau să reconectaţi cablurile de la transformator. Operatorii trebuie doar să facă conexiunea o singură dată pentru a măsura toate cele trei faze ale unui transformator. Începând de la 0,1 uOhm, seria TRIORES-20 poate măsura până la 100.000 Ohm de rezistenţă. Poate controla OLTC (Over Thermal Transformer Connection). Instrumentul testează rezistenţa pe baza Criteriilor de Decizie Inteligente (IDC), unde dispozitivul analizează rezultatele pentru o perioadă de timp şi, dacă măsurarea este stabilă sub o valoare specificată, dispozitivul decide să OPREA testul şi să producă rezultate. Operarea manuală este disponibilă şi pe TRIORES-20, unde operatorul poate alege când să OPREASCĂ testul în funcţie de preferinţe. Seria TRIORES-20 poate demagnetiza transformatorul pentru a atenua acumularea de remanenţă sau magnetism rezidual cauzată de testare. Instrumentul are, de asemenea, o intrare de măsurare a temperaturii care, atunci când este conectată la un senzor de temperatură opţional, permite seriei TRIORES-20 să efectueze corecţii de temperatură sau ajustări ale măsurătorilor sale. În cazul unei defecţiuni a circuitului de curent, software-ul inteligent al TRIORES20 controlează fluxul de curent pentru a atenua daunele şi a oferi siguranţă suplimentară utilizatorilor. Dispozitivul se descarcă prin canalele sale de tensiune în cazul în care este prezentă o tensiune înaltă în transformatorul testat. Test de funcţionare la încălzire/test de creștere a temperaturii Testul de funcţionare la încălzire sau testul de creștere a temperaturii reproduce condiţiile de sarcină nominală continuă şi creșterea temperaturii care apare în timpul sarcinii. TRIORES-20 este capabil să măsoare rezistenţa înfășurărilor transformatoarelor şi rezistenţa la sarcină maximă Ro în timpul testului de funcţionare la încălzire, aplicând până la 20A CC. Un ecran tactil color de 7 inci permite seriei TRIORES-20 să afișeze toate rezultatele măsurătorilor pe un singur ecran. Rezultatele testelor pe teren pot fi stocate şi înregistrate în memoria internă a TRIORES-20 (până la 100 de înregistrări de teste) sau în multe alte cazuri pe o unitate flash USB externă. Alternativ, operatorul poate alege să utilizeze platforma de gestionare a datelor (software DMP), care permite controlul TRIORES-20 pe bază de PC prin intermediul unui cablu USB sau al interfeţei Bluetooth opţionale. Această platformă software permite operatorilor să analizeze, să editeze şi să stocheze rezultatele măsurate pe un PC sau laptop. Dacă este necesară o copie fizică imediată a rezultatelor, TRIORES-20 permite acest lucru şi prin intermediul unei imprimante încorporate de 2,28 inci. De asemenea, este oferită o opţiune de baterie internă pentru operatorii care consideră că se pot afla în situaţii în care o sursă de alimentare de la reţea nu este întotdeauna disponibilă. Capacitatea multilingvă şi un meniu de operare ușor de utilizat facilitează controlul. CARACTERISTICI

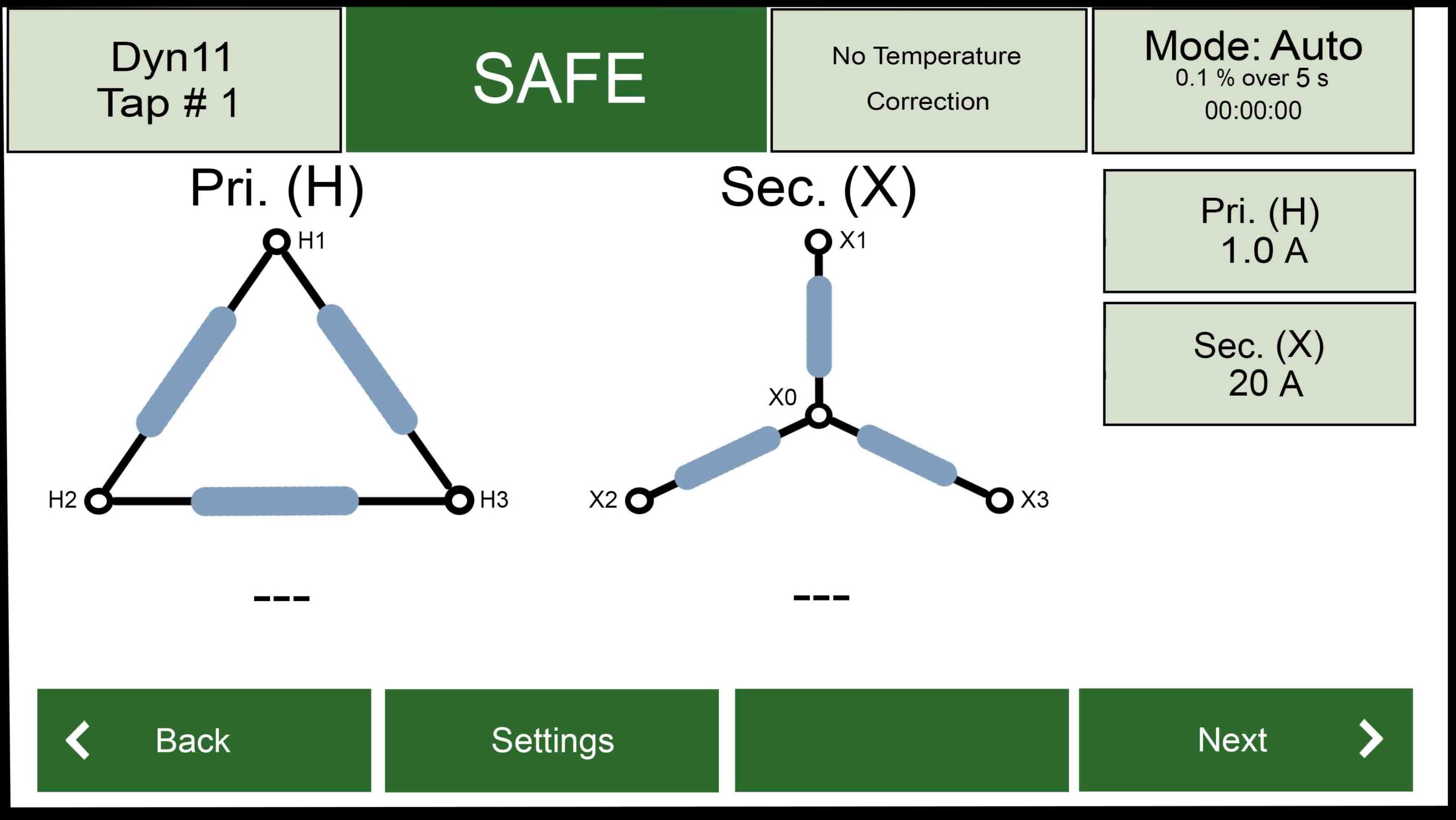

• Măsurare complet automată a rezistenţei trifazate şi monofazate cu configuraţie cu cablu trifazat
• Interval de măsurare, de la 0,1 uOhm la 100.000 Ohm
• Ieşire de curent reglabilă de la 0,001 A la 20 A CC
• Precizie ridicată (0,1%)
• Tensiune de testare 50 V
• Funcţie de demagnetizare
• Capacitate de control al comutatorului de prize la sarcină (OLTC)
• Test de funcţionare la căldură

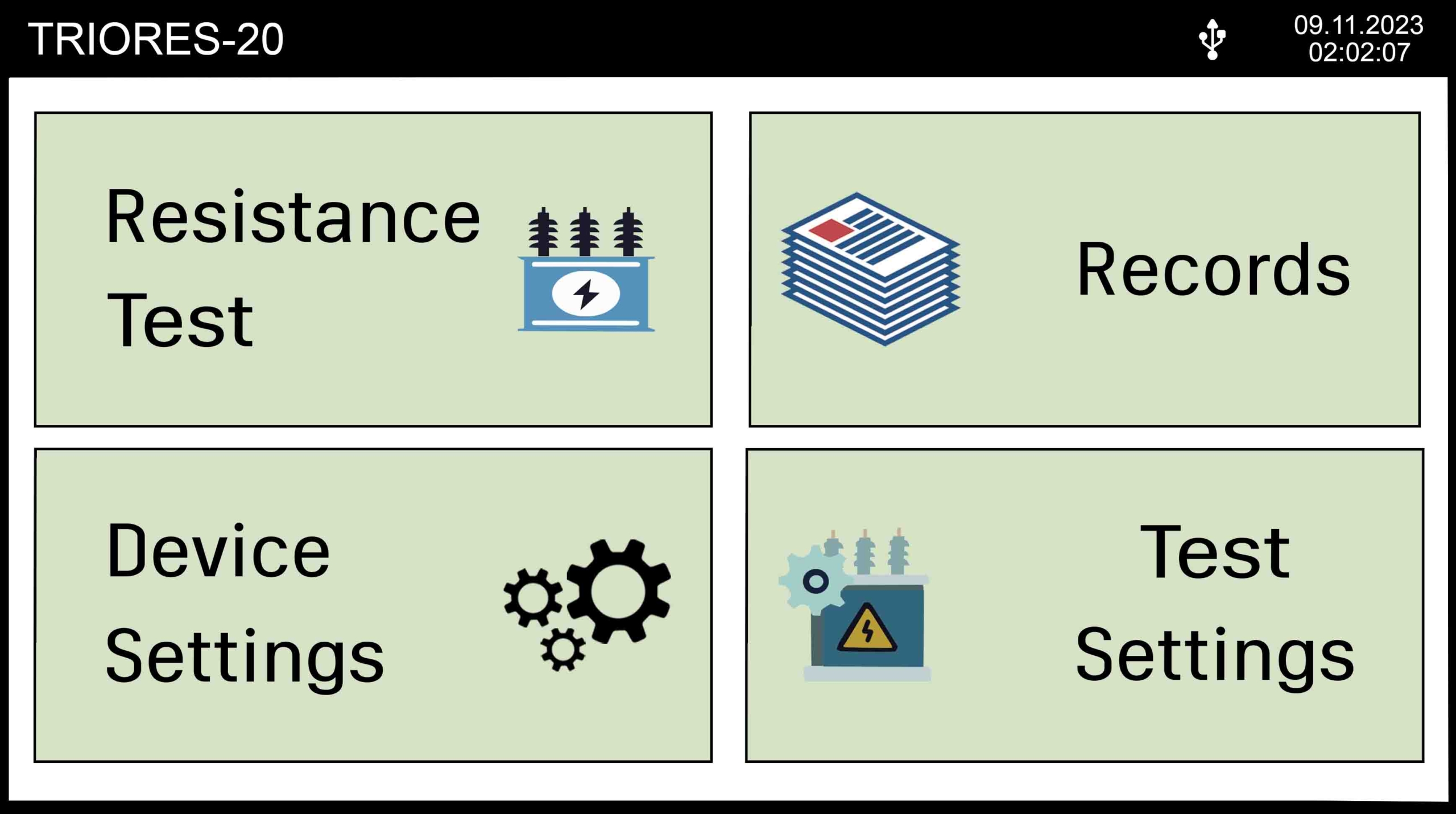

• Ecran tactil TFT de 7 inch
• Imprimantă încorporată (2,28 inch)
• Opţiuni baterie şi Bluetooth
• Control/analiză PC prin cablu USB şi software DMP

Parametri de măsurare Măsurarea rezistenţei înfășurărilor trifazate şi monofazate

Tensiune de testare 50 V

Ieşire de curent De la 0,001 A la 20 A CC (selectabilă de utilizator)

Măsurare rezistenţă De la 0,1 uOhm la 100.000 Ohm

Precizie

Rezoluţie 5 cifre

Demagnetizare Da

Alimentare 100-240 V 47/63 Hz

Baterie 14,4 V 6,9 Ah (Opţional) (Modele: TRIORES-20B, TRIORES-20B BLUE)

Memorie Până la 100 de înregistrări (inclusiv până la 25 de atingeri) rezultate)

Stocare nelimitată folosind un USB extern

Imprimantă imprimantă încorporată de 2,28 inch

Comunicare USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B,

Bluetooth opţional (Modele: TRIORES-20 BLUE, TRIORES-20B BLUE)

Software PC Software DMP

Afișaj ecran tactil color de 7 inch

Dimensiuni  (429 x 328 x 236) mm

Greutate 9 kg (modele cu baterie)

Temperatură de funcţionare -10 °C până la + 60 °C

Temperatură de depozitare -30 °C până la + 70 °C

Umiditate 95% RH Fără condens

Clasă de protecţie IP67 (capacul carcasei închis)

Inclus în pachet Cablu de alimentare, Cablu de împământare, Set cabluri de măsurare H&X 2x 5m, Cablu prelungitor H&X 2x 10m Set, Set cablu comutator de prize 5 m, Cablu de conectare cablu USB, Hârtie imprimantă (x2), Unitate flash USB, Manual de instrucţiuni (copie electronică), Software DMP, Geantă cablu

Opţiuni: Geantă rigidă de transport, Baterie, Bluetooth (instalare din fabrică), Senzor de temperatură

Specificaţiile sunt valabile sub o temperatură de 25 °C. *Conţinut
