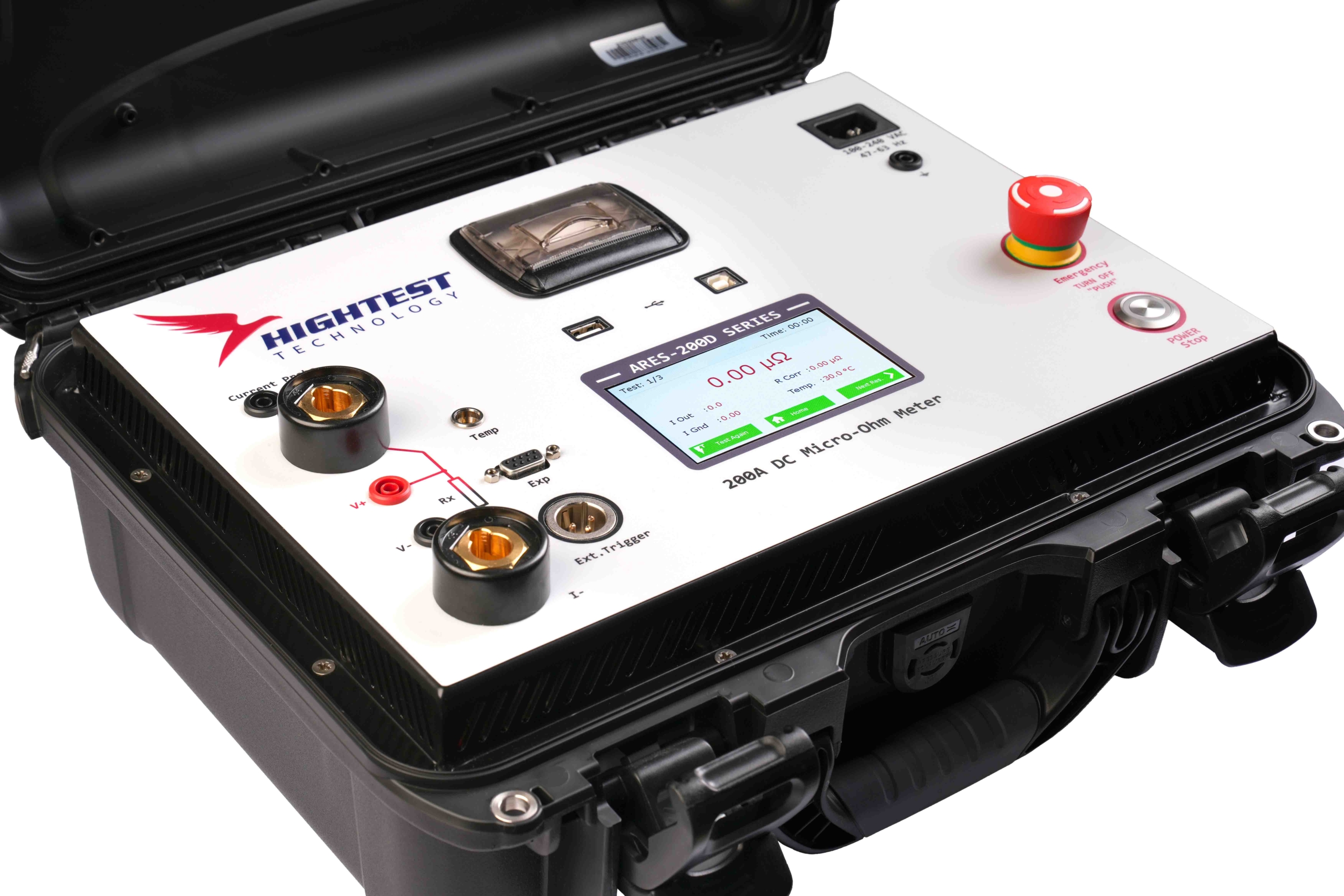

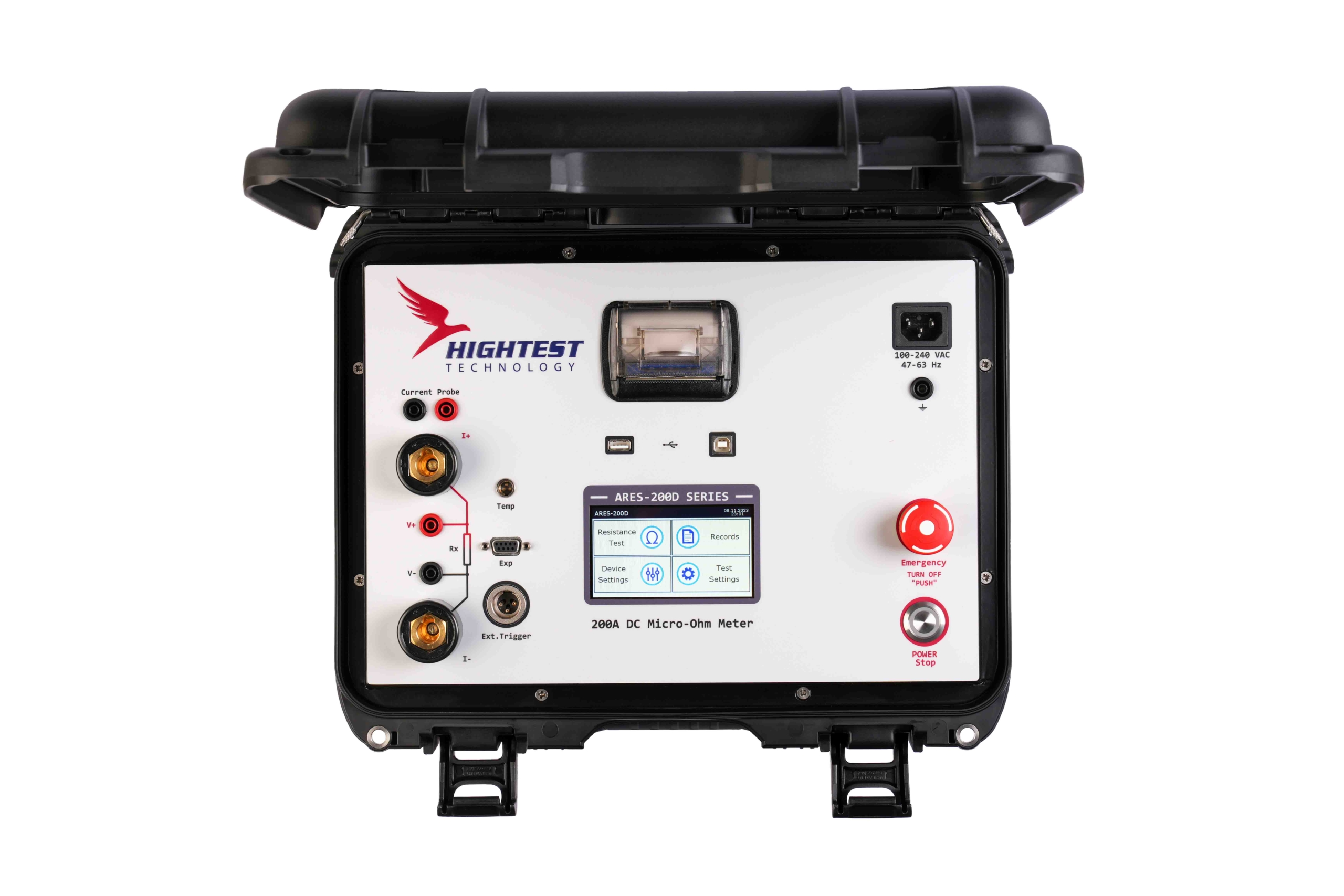

ARES-200D 200A DC Micro-Ohm Meter with Dynamic Resistance Measurement feature (model with built-in Printer)
ARES-200D BLUE 200A DC Micro-Ohm Meter with Dynamic Resistance Measurement feature (model with built-in Bluetooth & Printer)

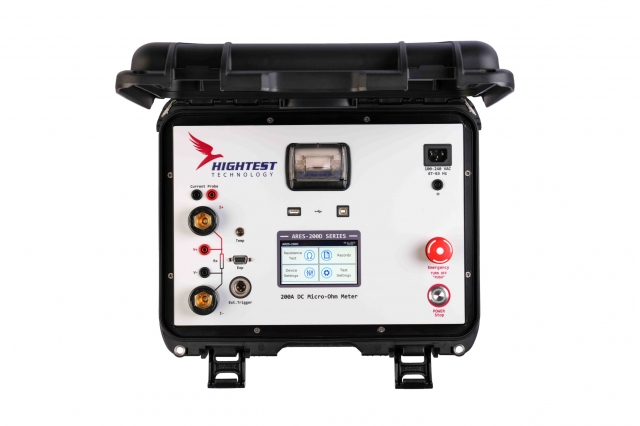

ARES-200D este un micro-ohmmetru produs folosind tehnologii avansate de inginerie, care poate aplica un curent de până la 200 A. Cu software-ul său ușor de utilizat, ARES-200D poate măsura cu ușurinţă rezistenţele de contact ale întrerupătoarelor de circuit, șunturilor şi separatoarelor, aplicând un curent reglabil de la 1A la 200A.
Poate calcula valorile reale ale rezistenţelor, oferind penetrare cu caracteristica de aplicare a curentului continuu. ARES-200D poate măsura de la 0,1 µOhm la 5 Ohm. ARES-200D este capabil să măsoare rezistenţa statică şi dinamică a punctelor de contact ale întrerupătorului de circuit.
ARES-200D poate măsura întrerupătoare de circuit în stare de repaus, precum şi întrerupătoare de circuit cu împământare dublă. Cleștele de curent opţional vor putea măsura partea de curent care trece prin linia de împământare în timpul testului şi vor face calculele luând în considerare această componentă.
Modelele de testare utilizate frecvent pot fi salvate ca șabloane, iar testele pot fi efectuate mai rapid şi mai rapid. Datorită funcţiei de testare rapidă a interfeţei utilizator ARES-200D, testul poate fi efectuat în doar 15 secunde.

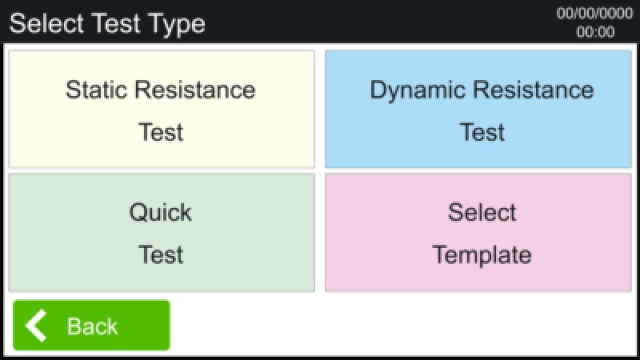

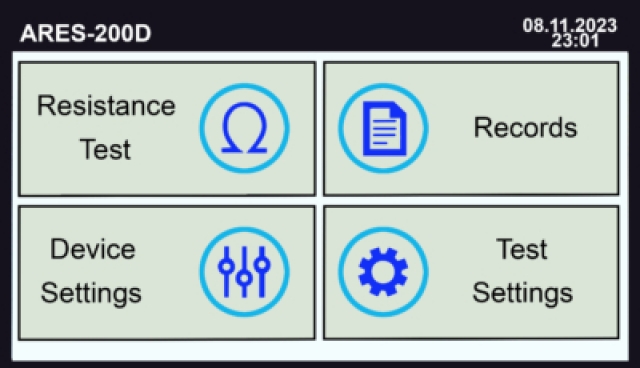

Ecranul tactil color de 4,3 inci afișează toate rezultatele măsurătorilor pe un singur ecran. Cu o interfaţă ușor de utilizat, ARES-200D îi ghidează pe operatori să efectueze testele rapid.
Funcţia de memorie flash a ARES-200D permite controlul, înregistrarea şi stocarea rezultatelor măsurătorilor (până la 200 de înregistrări de teste). De asemenea, utilizatorul poate copia înregistrările testelor utilizând o unitate USB. Operatorii pot imprima cu ușurinţă rezultatele măsurătorilor cu imprimanta încorporată de 2,25 inci a ARES-200D şi pot pregăti cu ușurinţă rapoarte pe teren.
Platforma de gestionare a datelor HighTest (software-ul DMP) poate fi utilizată şi pentru a controla ARES-200D de la distanţă prin intermediul unui PC, iar rezultatele măsurătorilor pot fi ușor analizate şi stocate pe PC.
Cu opţiunea Bluetooth a ARES-200D, testele pot fi pornite de la distanţă prin intermediul software-ului DMP, iar rezultatele pot fi transferate pe PC. Astfel, testele pe teren pot fi efectuate chiar şi de o singură persoană.
Cu canalul de măsurare a temperaturii al ARES-200D, valorile temperaturii probei măsurate pot fi preluate şi calculate în funcţie de valoarea dorită a temperaturii. ARES-200D este un dispozitiv compact, robust, cu clasa de protecţie IP67 (carcasă închisă), care cântărește 9 kg.
De ce măsurăm rezistenţa de tranziţie a contactului la întrerupătoare?
Când trece un curent mare peste tabloul de distribuţie, întrerupătoarele deschid circuitele sau, în punctele în care trece un curent mare, acţionează ca întrerupătoare de închidere. Valoarea rezistenţei măsurate în controlul periodic al întrerupătorului trebuie să fie aceeaşi cu valoarea rezistenţei în poziţia închisă, ceea ce este foarte important pentru siguranţa sistemului.
Valorile mari ale rezistenţei pot provoca puncte fierbinţi locale, căderi de tensiune, risc de incendiu, pene de curent neplanificate şi pierderi suplimentare de energie în sistem. Măsurarea cu precizie maximă cu metoda cu 4 fire (metoda kelvin) va indica dacă contactele întrerupătorului sunt contactate corect, dacă există coroziune pe contacte sau va arăta dacă există un efect care crește rezistenţa.
ARES-200D poate aplica un curent de până la 200 A prin cablul său de curent şi poate măsura căderea de tensiune pe ambele părţi ale rezistenţei cu ajutorul terminalului de detectare. Astfel, valoarea rezistenţei calculate şi afișate pe ARES-200D nu este afectată de rezistenţa cablului de măsurare.
De ce un contor dinamic de rezistenţă?
În cazul întrerupătoarelor de circuit, se poate obţine graficul dependent de timp al rezistenţei măsurate atunci când întrerupătorul este comutat de la închis la deschis pentru a determina dacă contactele sunt deformate. Acest lucru nu poate fi detectat prin măsurarea întrerupătorului doar în poziţia închis. Din acest motiv, măsurarea rezistenţei dinamice se face pe întrerupătoarele de circuit.
CARACTERISTICI
- Măsurarea rezistenţei de contact
- Curent reglabil: 1 A până la 200 A
- Interval de măsurare de la 0,1 µOhm până la 5 Ohm
- Precizie tipică 0,1%
- Măsurarea rezistenţei statice
- Măsurarea rezistenţei dinamice
- Mod de testare dublă a împământării
- Imprimantă încorporată
- Clește de curent opţional
- Memorie internă, unitate flash USB
- Control PC prin cablu USB
- Control şi comunicare Bluetooth opţionale
- Ecran tactil TFT de 3 inch
- Clasă de protecţie: IP67 (carcasă închisă)
Specificaţii tehnice
Parametru de măsurare Rezistenţă de contact Întrerupătoare de circuit, șunturi şi separatoare
Moduri de măsurare Măsurarea rezistenţei statice, dinamice şi duble a împământării
Mod de testare automată Da
Curent de testare 1 A până la 200 A
Interval de măsurare 0,1 µOhm până la 5 Ohm
Precizie
Rezoluţie nominală a rezistenţei recomandată
Alimentare 100-240 V 47/63 Hz
Memorie Până la 200 de înregistrări cu 25 de intervale pentru fiecare
Plan de testare Până la 6 planuri
Imprimantă Imprimantă încorporată de 2,25 inch
Clește de curent Da (opţional)
Comunicare USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B, Bluetooth (Model: ARES-200D ALBASTRU)
Software PC Software DMP
Afișaj Ecran tactil TFT de 4,3 inci
Dimensiuni (424 mm x 340 mm x 173 mm)
Greutate 9 kg
Temperatură de funcţionare -10 °C până la + 60 °C
Temperatură de depozitare -30 °C până la + 70 °C
Umiditate 95% RH fără condens
Clasă de protecţie IP67 (capacul carcasei închis)
