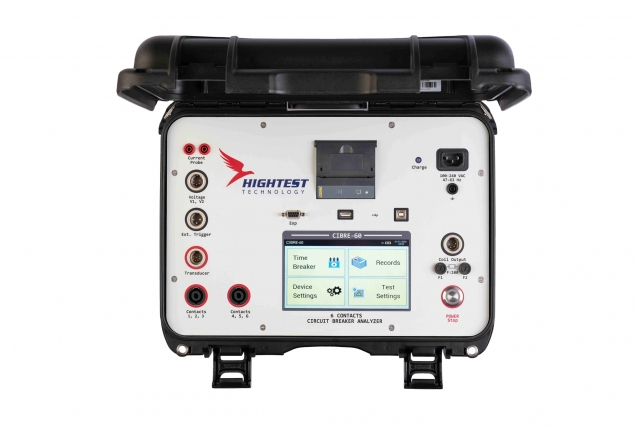

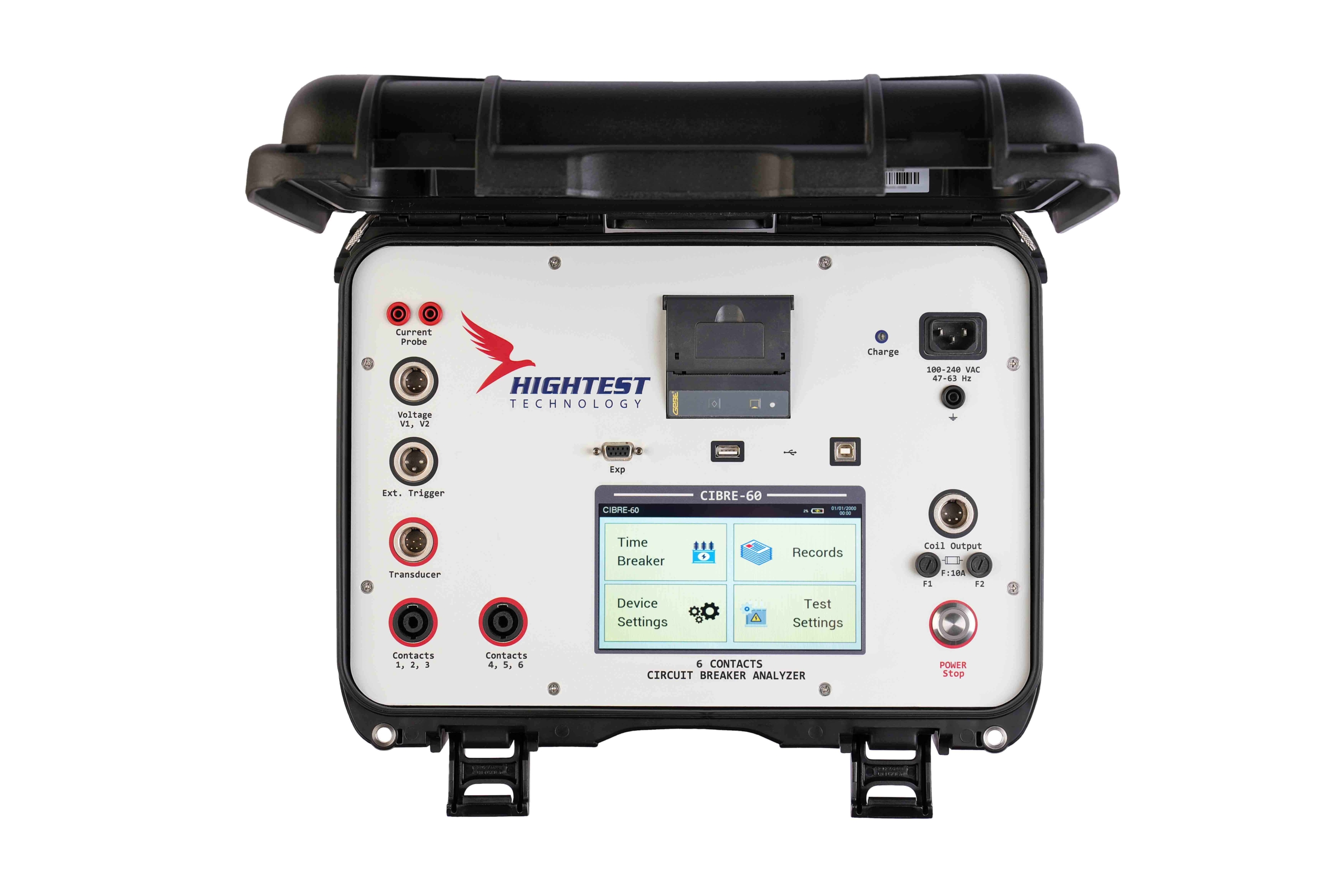

Tester timpi contacte circuit intrerupator HIGHTEST CIBRE-60

Cod: CIBRE-60 CIBRE60 CIBRE-60B BLUE



Brosura produs PDF, 0.59 Mb


Descriere

CIBRE-60 6-Contact Circuit Breaker Analyser with Built-in Printer
CIBRE-60 BLUE 6-Contact Circuit Breaker Analyser with Built-in Bluetooth & Printer
CIBRE-60B 6-Contact Circuit Breaker Analyser with Built-in Battery & Printer
CIBRE-60B BLUE 6-Contact Circuit Breaker Analyser with Built-in Battery, Bluetooth & Printer


Seria CIBRE-60


Analizor de întrerupătoare de circuit cu 6 contacte cu imprimantă încorporată

Analizoarele de întrerupătoare de circuit cu 6 contacte din seria CIBRE-60 sunt proiectate folosind tehnologie inginerească avansată pentru a testa temporizarea contactelor întrerupătoarelor de circuit.

Seria CIBRE-60 are funcţii de măsurare rapide, ușoare şi precise, prin intermediul software-ului nostru ușor de utilizat.

Seria CIBRE-60 este un dispozitiv alimentat cu baterii (caracteristică opţională), care permite utilizatorilor să efectueze teste chiar şi fără alimentare cu energie electrică în timpul testelor pe teren.

De ce trebuie să testăm întrerupătoarele de circuit?

Este foarte important să testaţi întrerupătoarele de circuit în mod regulat. Testele de temporizare a contactelor şi testele de mișcare sunt efectuate pentru a determina performanţa optimă a întrerupătoarelor. Testarea poate determina funcţionarea necorespunzătoare a întrerupătoarelor în caz de defecţiune a sistemului şi pentru a îmbunătăţi fiabilitatea sistemului.

Teste de temporizare a contactelor

Teste de temporizare a contactelor sunt efectuate pentru a compara performanţa contactelor principale şi ale rezistorului întrerupătoarelor cu specificaţiile producătorului.

Operaţiunile DESCHIDERE, ÎNCHIDERE, DESCHIDERE-ÎNCHIDERE, ÎNCHIDERE-DESCHIDERE şi DESCHIDERE-ÎNCHIDERE-DESCHIDERE ale întrerupătoarelor sunt cronometrate în milisecunde (ms) şi cicluri şi apoi comparate cu specificaţiile producătorului pentru a determina performanţa întrerupătorului.


Teste de mișcare


Seria CIBRE-60 poate efectua teste de mișcare, cum ar fi viteza traductorului, cursa şi vibraţia. O viteză mai mică a traductorului poate reduce capacitatea de rupere a contactului principal, în timp ce o viteză mai mare poate provoca daune mecanice componentelor de amortizare şi vibraţii excesive. Prin urmare, este necesar să se testeze viteza traductorului pentru a o compara cu specificaţiile producătorului.


Seria CIBRE-60 este dotată cu un ecran tactil color mare de 7 inci, vizibil atât în lumina puternică a soarelui, cât şi în condiţii de lumină slabă.


Operatorii pot imprima cu ușurinţă rezultatele măsurătorilor cu imprimanta încorporată de 2,28 inci a seriei CIBRE-60. Rezultatele pot fi salvate şi pe o unitate flash USB sau în memoria internă a dispozitivului.


Capacitatea multilingvă şi meniul de operare ușor de utilizat facilitează controlul seriei CIBRE-60.

Dispozitivele din seria CIBRE-60 sunt ușoare, compacte şi robuste, cu protecţie IP67 (carcasă închisă), ceea ce le face perfecte pentru testele pe teren.

Caracteristici

  • Timp de contact (O, C, O-C, C-O şi O-C-O)
  • Teste de mișcare (viteză traductor, cursă, vibraţie)
  • 6 intrări contact uscat
  • Precizie de temporizare: 0,05% citire ± 0,1 ms
  • Ferestre de temporizare: 1s, 10s şi 20s
  • Rază de detectare contact: Închis 20
  • Deschis 5000
  • Baterie opţională
  • Comunicare Bluetooth opţională
  • Imprimantă încorporată de 2,28
  • Ecran tactil color TFT de 7
  • Ușor şi portabil
  • Clasă de protecţie IP67 (carcasă închisă)

Parametri de măsurare Temporizare contact (O, C, O-C, C-O şi O-C-O), Teste de mișcare (viteză traductor, cursă, vibraţie)
Intrări contact uscat 6 canale de intrare uscate (fiecare detectează principalul) şi contacte rezistor de inserţie
Ferestre de temporizare 1s, 10s, 20s
Rezoluţie de temporizare durată 1 s Durată 10 s Durată 20 s
± 50 µs ± 500 µs ± 1 ms
Precizie de temporizare 0,05% citire �± 0,1 ms
Protecţie canal contact uscat Protecţie siguranţe şi diode, Toate contactele sunt legate la masă până la testare

Interval de detectare rezistor
Tensiune de intrare declanșator 24 - 300 V CC sau vârf CA
Protecţie intrare contact uscat Protecţie diodă/ESD
Operaţiuni întrerupător DESCHIDERE, ÎNCHIDERE, DESCHIDERE-ÎNCHIDERE, ÎNCHIDERE-DESCHIDERE, DESCHIDERE-ÎNCHIDERE-DESCHIDERE
Interval de intrare detectare tensiune V1 (Intrare analogică) V2 (Detector de prezenţă/absenţă)
0 - 250 V CC sau vârf CA 24 - 300 V CC sau vârf CA
Capacitate de iniţiere întrerupător 20 A, 300 V CC sau vârf CA
Intrare traductor digital de deplasare 5V/12Vdc TTL
Interval de citire a curentului de iniţiere 0- 20A DC, 5 kHz
Alimentare intrare 100-240 V, 47/63 Hz
Baterie Da, 14,4 Vdc 6,9 Ah (Opţional; Model: CIBRE-60B, CIBRE-60B BLUE)
Afișaj Ecran tactil color de 7 inch
Memorie Până la 200 de înregistrări
Comunicare USB 2.0/1.1 Standard-A, USB 2.0/1.1 Standard-B
Bluetooth (Opţiune de instalare din fabrică; Model: CIBRE-60 BLUE, CIBRE-60B BLUE)

Imprimantă Imprimantă încorporată de 2,28 inch
Dimensiuni  (429 mm x 328 mm x 236 mm)
Greutate 8,2 kg (modele cu baterie)
Temperatură de funcţionare -10 °C până la +60 °C
Umiditate 90% RH fără condens
Clasă de protecţie IP67 (carcasă închisă)



Accesorii standard

Conţinut standard CIBRE-60, cablu de contact de 6 m, cablu de extensie de contact de 10 m, cablu de iniţiere de 90 m, cablu de extensie de iniţiere de 60 m, cablu de declanșare extern de 90 m, cablu de extensie de declanșare extern de 60 m, cablu de măsurare a tensiunii de 1,5 m, cablu de extensie de măsurare a tensiunii de 60 m, cablu de alimentare, cablu de împământare, cablu USB, hârtie de imprimantă (x2), unitate flash USB, manual de instrucţiuni (copie electronică), geantă pentru cablu




Optiuni recomandate

Opţiuni Encoder liniar de 325 mm, encoder rotativ, baterie, Bluetooth


Alte produse HIGHTEST

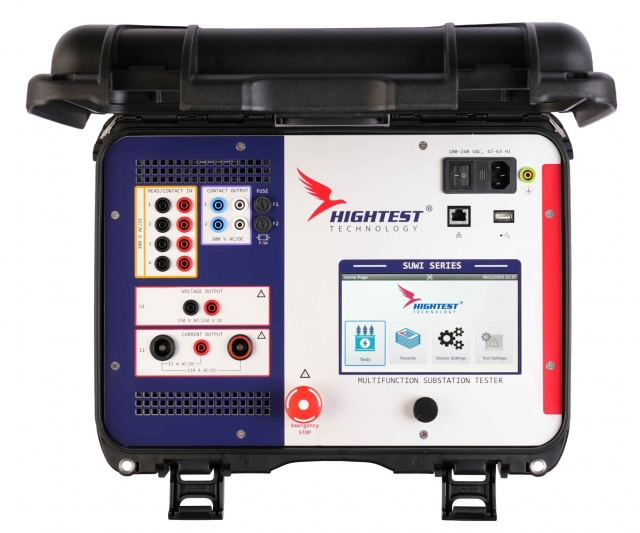

TESTER MULTIFUNCTIONAL SUBSTATII TRANSFORMARE HIGHTEST SUWI-120

• Dispozitiv de testare multifuncţional
• Teste de temporizare a releelor
• Teste de raport de transformare
• Teste de rezistenţă de contact
• Teste de temporizare a întrerupătorului de circuit 3f

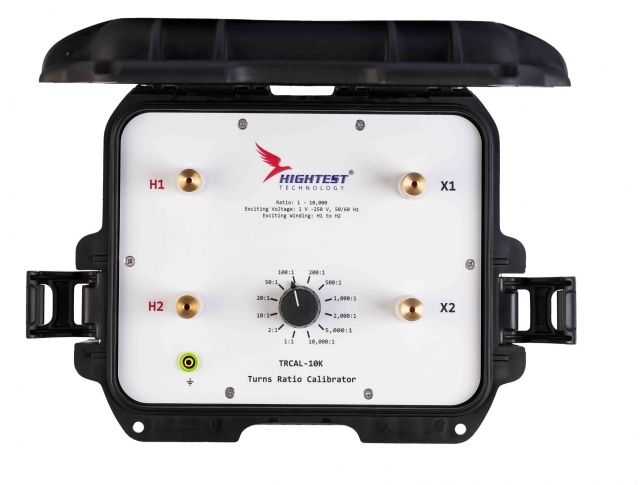

CALIBRATOR RAPORT TRANSFORMARE LA TRANSFORMATOARE HIGHTEST TRCAL-10K

• Interval raport de la 1 la 10.000 (1:1, 2:1, 5:1, 10:1, 50:1, 100:1, 200:1, 500:1, 1.000:1, 2.000:1, 5.000:1, 10.000:1)
• Interval tensiune de excitaţie 1 V - 250 V
• Înfășurări de excitaţie: înfășurări H1-H2

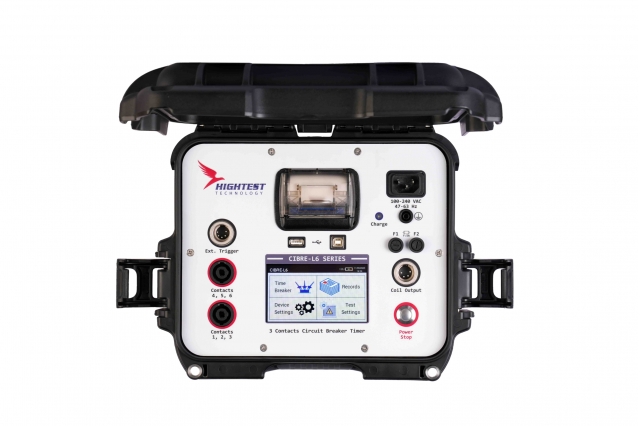

ANALIZOR CIRCUIT INTRERUPTOR HIGHTEST CIBRE-L6

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• 6 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,25”
• Ecran tactil color TFT de 4,3”

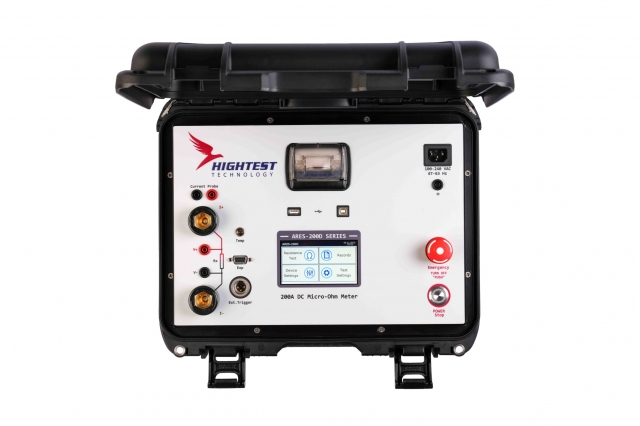

MICRO-OHMMETRU 200A REZISTENTE CONTACT JOASE SI REZISTENTA DINAMICA-STATICA HIGHTEST ARES-200D

• Măsurarea rezistenţei de contact
• Curent reglabil: 1 A până la 200 A
• Interval de măsurare de la 0,1 µOhm până la 5 Ohm
• Precizie tipică 0,1%
• Măsurarea rezistenţei statice
• Măsurarea rezistenţei dinamice
• Mod de testare dublă a împământării

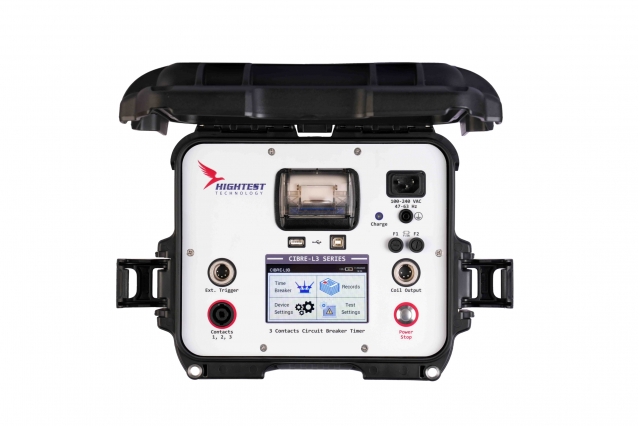

ANALIZOR INTRERUPATOARE TRIFAZATE HIGHTEST CIBRE-L3

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,25”
• Ecran tactil color TFT de 4,3”

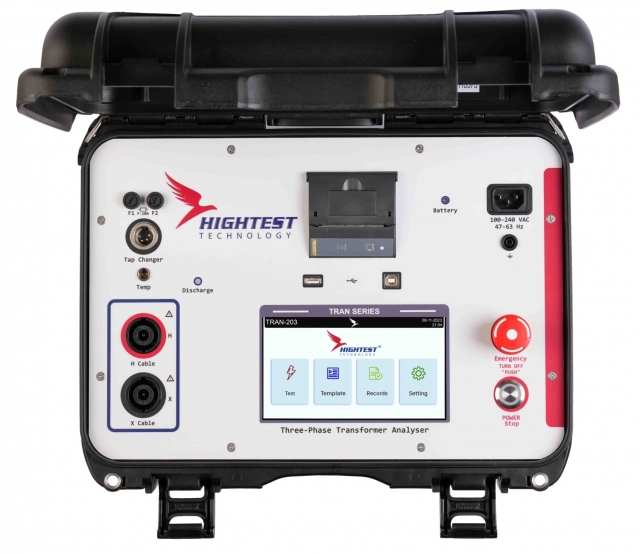

ANALIZOR TRANSFORMATOARE RAPORT TRANSFORMARE SI REZISTENTA INFASURARI HIGHTEST TRAN-203

• Măsurarea raportului de transformare (monofazat şi trifazat)
• Măsurarea rezistenţei înfășurărilor (monofazat şi trifazat)
• Test de funcţionare la încălzire/Test de creștere a temperaturii
• Test de echilibru magnetic
• Ecran tactil color TFT de 7 inch

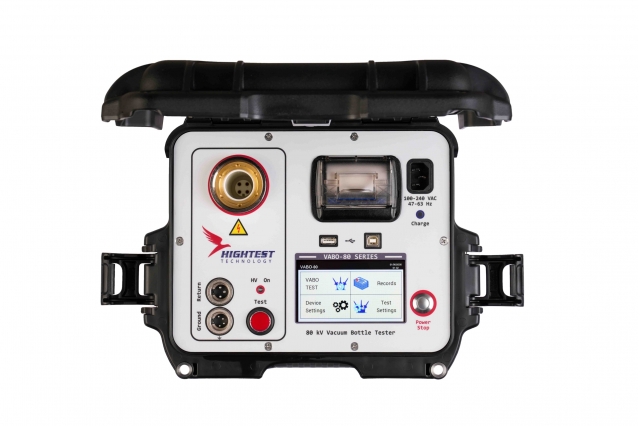

TESTER INTRERUPATOARE IN VID STICLA VACUUM DIN CIRCUITE INTRERUPTOARE HIGHTEST VABO-80

• Testarea întrerupătorului de circuit cu sticlă în vid
• Test de integritate a mănuşilor de protecţie electrică
• Testare automată
• 10 kV până la 80 kV CC cu tensiuni în trepte de 1 kV
• Precizie ridicată (1,5%)
• Valoare presetată a curentului de scurgere de 100 μA, 200 μA şi 300 μA
• Imprimantă încorporată de 25 de inci
• Memorie internă (stocare până la 200 de înregistrări)

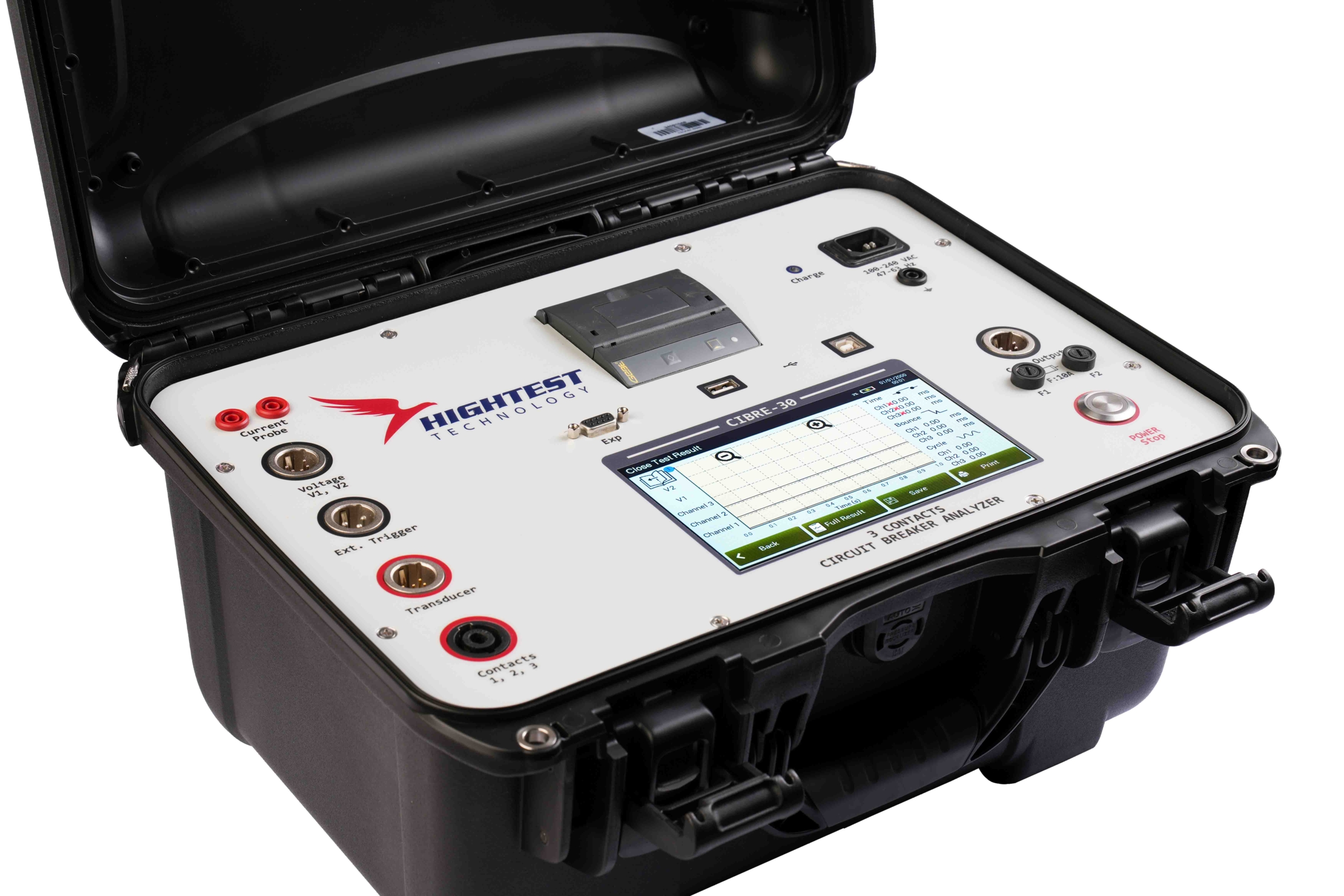

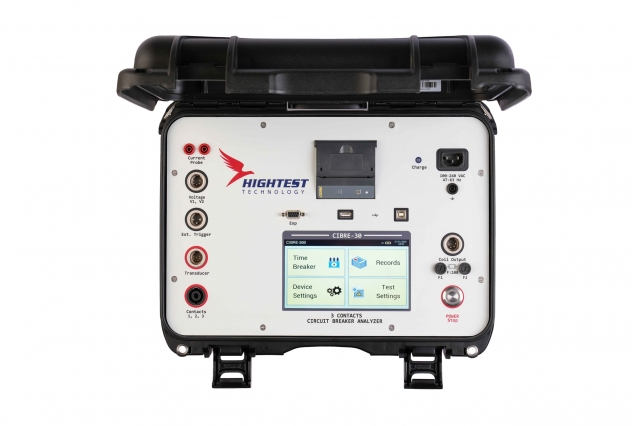

TESTER CIRCUITE INTRERUPTOARE HIGHTEST CIBRE-30

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 3 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Imprimantă încorporată de 2,28”
• Ecran tactil color TFT de 7”


TESTER TIMPI CONTACTE CIRCUIT INTRERUPATOR HIGHTEST CIBRE-60

• Timp de contact (O, C, O-C, C-O şi O-C-O)
• Teste de mișcare (viteză traductor, cursă, vibraţie)
• 6 intrări contact uscat
• Precizie de temporizare: 0,05% citire ± 0,1 ms
• Ferestre de temporizare: 1s, 10s şi 20s
• Ecran tactil color TFT de 7

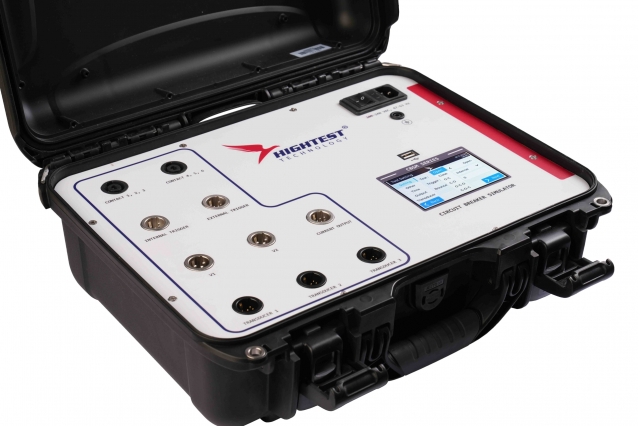

SIMULATOR CIRCUITE INTRERUPATOARE HIGHTEST CBSM
