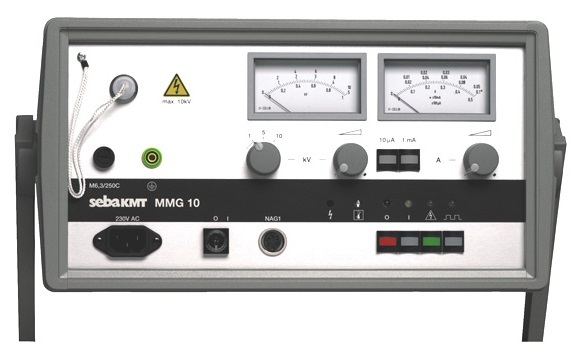

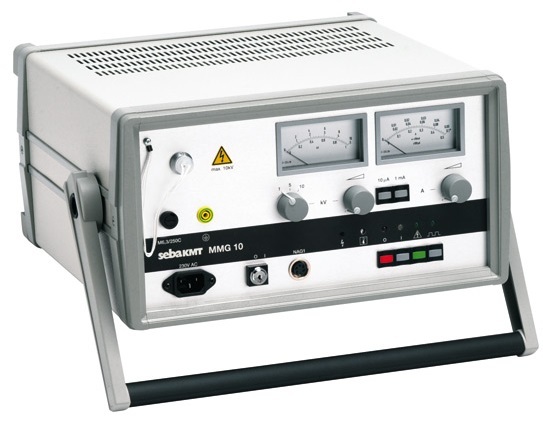

Aparat incercare manta cabluri medie si inalta tensiune Seba MMG 10

Cod: Seba-KMT MMG10 MMG-10




Brosura produs PDF, 0.3 Mb


Descriere

Echipament pentru încercarea mantalei



  • Încercarea mantalei cablurilor de medie si înalta tensiune
  • Prelocalizarea si localizarea exacta a defectelor
  • Conversia defectelor cu rezistenta mare de pe cablurile de joasa tensiune



Descriere functionala

Echipamentul de încercare a mantalei MMG 10 este

conceput în principal pentru încercarea tensiunii de

rigiditate dielectrica a mantalelor fabricate din PE sau

PVC a cablurilor de IT si pentru localizarea defectelor de

manta pe cablurile cu izolatie din mase plastice, precum si

pentru detectarea defectelor cu contact la pamânt în

cablurile cu izolatie din mase plastice.

Defectele pot fi prelocalizate în combinatie cu MVG 5,

echipamentul de prelocalizare a defectelor de manta.

Cu MVG 5 se pot face urmatoarele masuratori:

Prelocalizarea defectelor de manta pe cabluri ecranate

de medie tensiune

Prelocalizarea defectelor cu contact la pamânt pe

cablurile de joasa tensiune cu izolatie din mase plastice

Localizarea exacta se efectueaza cu ajutorul aparatului de

localizare a contactului la pamânt ESG 80-2, utilizând

metoda masurarii tensiunii de pas.

Gratie unui efect bun de ardere obtinut prin redresarea

completa a undei, MMG 10 este adecvat de asemenea

pentru conversia defectelor cu rezistenta mare în defecte

cu rezistenta mica pe cablurile de energie de joasa

tensiune.

Alte facilitati deosebite oferite de MMG 10 sunt:

Tensiune de iesire reglabila continuu în domeniile de

tensiune 1000, 5000, 10000 V

Protectie împotriva suprasarcinii prin controlul tensiunii

si curentului

Localizarea defectului cu o putere redusa, pentru a

preveni deteriorarea cablurilor adiacente

Indicarea tensiunii si curentului pe doua aparate

indicatoare analogice

Descarcarea automata a echipamentului pentru

eliminarea tensiunilor reziduale si pentru legarea la

pamânt a cablului încercat

Unda de tensiune în impulsuri pentru a preveni uscarea

defectului în timpul localizarii exacte a acestuia

Efect de ardere foarte bun, datorat redresarii

bialternanta a undei







Accesorii standard





Optiuni recomandate

Accesorii

Locator galvanometru ESG 80-2

Tarus de pamânt EEB

Sistem de prelocalizare MVG 5 numai pâna la 5 kV

Buton de avarie NAG 1 pentru operare independenta

Buton de avarie NAG 2 pentru operare cu MVG 5
