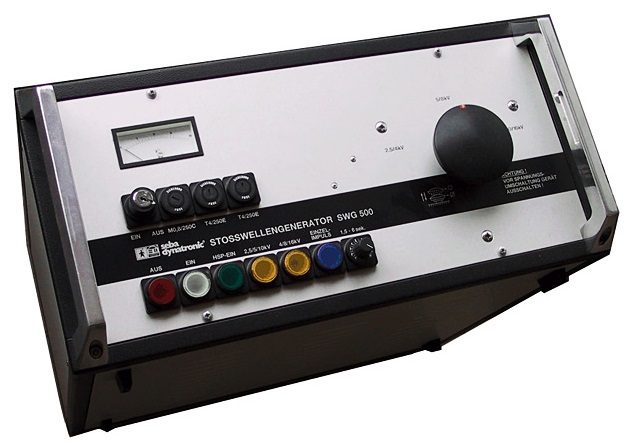

Generator unda de soc pentru localizarea defectelor in cabluri Seba SWG 500

Descriere

• Domenii tensiune : 0..2.5kV / 5kV / 10kV ; 0..4kV / 8kV / 16kV
• Energie : 195J ; 500Joul
• Curent maxim Imax : 185mA ; 300mA
• Energie de soc optimizata prin condensatoare comutabile
• ICE - Metoda cuplarii în curent(ICE = Impulse Current Equipment)
• ARM - Metoda reflexiei pe arc(metoda de reflexie cu IT)

Generatoarele de unda de soc sunt, împreuna cu reflectometrele Teleflex, componenta centrala a unui sistem pentru localizarea defectelor. Ele sunt folosite atât pentru prelocalizare cât si pentru localizare exacta.

Prelocalizare

Prelocalizarea poate fi divizata în metode cu unde tranzitorii si în prelocalizare cu  reflexia arcului ARM (care la rândul ei este pasiva, semi-activa sau activa).

ICE - Metoda cuplarii în curent(ICE = Impulse Current Equipment)

Aceasta metoda este ideala în particular pentru cablurile lungi sau cele cu mansoane umede.

Generatorul de unda de soc genereaza un arc la locul de defect. Acesta genereaza o unda tranzitorie, adica o unda  care se propaga reflectându-se înainte si înapoi între locul de defect si generatorul de unda de soc. Unda tranzitorie este înregistrata cu ajutorul unui cuplor inductiv de catre reflectometrul Teleflex. Lungimea unei perioade complete corespunde distantei pâna la defect.

Toate generatoarele cu o putere a energiei de soc de 1000 J sau mai mult au încorporat în mod standard un cuplor de curent, pentru înregistrarea undei tranzitorii de curent prin aceasta metoda.

ARM - Metoda reflexiei pe arc(metoda de reflexie cu IT)

Toate metodele de prelocalizare prin reflexie ofera avantajul unui rezultat de masura detaliat, corespunzator în principiu unei imagini similare unei reflectograme normale. Din aceasta cauza aceste metode sunt preferate în localizarea defectului. Diferentele rezulta din tehnologia folosita. Tehnicile complexe sunt mult mai eficiente si integreaza o clasa de echipament mult mai performanta.

Cea mai simpla metoda este metoda ARM pasiva (numita si stabilizarea arcului sau metoda arcului). Aceasta prelungeste descarcarea generatorului de unda de soc si în acest fel durata arcului, cu ajutorul unei rezistente seriale instalate în calea de curent.

În metoda ARM semi-activa, descarcarea este prelungita cu ajutorul unei inductante. Utilizarea inductantei nu afecteaza nivelul de tensiune, facând în acest fel localizarea defectelor mai usoara.

SebaKMT ofera prin echipamentul suplimentar LSG3E o metoda ARM activa unica, generatorul de unda de soc aditional de 2 kV din LSG3E realizând prelungirea arcului initial si stabilizarea lui activa, electronic prin injectarea unei energii suplimentare. În acelasi timp, echipamentul LSG3E permite utilizarea independenta ca un echipament de unda de soc de 2 kV pentru prelocalizarea si localizarea defectelor în retelele de joasa tensiune.

Localizare exacta

Pentru o localizare exacta este necesara precizarea si confirmarea pozitiei defectului în teren, întrucât prelocalizarea cu Teleflex indica numai distanta absoluta.

Pozitia si traseul cablului în teren nu sunt însa cunoscute decât relativ, iar precizarea pozitiei defectului bazata numai pe aceste date ar fi relativa. Pentru a limita cheltuielile de excavatie este necesara efectuarea unei localizari exacte.

Pentru aceasta, cu generatorul de unda de soc conectat direct la cablu, se genereaza periodic descarcari la locul de defect. Conectarea directa si ritmul rapid de generare produc la locul de defect unde sonore clare, care vor fi localizate usor în teren cu receptorul portabil Digiphone.

Este important sa se utilizeze întotdeauna energia de soc maxima, tinând seama de relatia de proportionalitate dintre energia impulsului si unda sonora rezultata. Generatoarele SWG produse de SebaKMT au condensatoare cu trepte de tensiune comutabile.

Ecuatia pe baza careia se calculeaza energia undei de soc este bipatratica: W = 0,5 x C x U²

Exemplu de raport al energiilor pe scale diferite. Energia totala de unda de soc de 1000 J este obtinuta în proportie de 100% la cap de scala pe domeniul de 8 kV. Utilizarea pe scala de 32 kV setata la 25% ar genera tot 8 kV, însa nu ar fi productiva, întrucât s-ar obtine o energie de numai 62 J!

Din aceasta cauza este recomandabil sa se utilizeze întotdeauna domeniul cel mai mic de tensiune, dar care acopera tensiunea necesara generarii unui arc în cablu, iar tensiunea de lucru sa fie majorata fata de valoarea de aprindere. În acest fel se garanteaza mereu producerea unui câmp sonor puternic. Trebuie tinut minte ca prin înjumatatirea tensiunii, energia aferenta se micsoreaza la un sfert din valoare.

Digiphone Plus - receptor pentru localizare exacta combinata acustic si electromagnetic

Digiphone Plus lucreaza conform principiului coincidentei numit si metoda diferentiala. El masoara automat diferenta de timp dintre semnalul electromagnetic al undei de soc si unda sonora generata de descarcarea cu arc de la locul de defect.

Digiphone Plus opereaza ca un cronometru. Impulsul electromagnetic porneste un contor care este triggerat de unda acustica. Timpul afisat, sau mai bine zis diferenta de timp dintre unda electromagnetica si cea acustica va corespunde cu distanta pâna la defect. Cu cât acest timp este mai scurt, cu atât suntem mai aproape de defect. Aceasta diferenta este indicata numeric pe afisaj. Intensitatea câmpului electromagnetic este si o informatie utilizata în localizarea pozitiei traseului cablului. Prin "busola de directie" suntem informati de directia catre defect. Digiphone Plus ofera si localizarea traseului prin indicatie stânga / dreapta. Ca rezultat, pozitia pe deasupra cablului este atât de precisa încât nu puteti rata defectul, chiar si pentru acelea care sunt mai greu de ascultat.

Acest procedeu de localizare functioneaza si pentru zgomotele secundare si este util mai ales în situatii în care cablurile sunt instalate în conducte de protectie sau sub pavimente dure (asfalt, beton, etc.).
