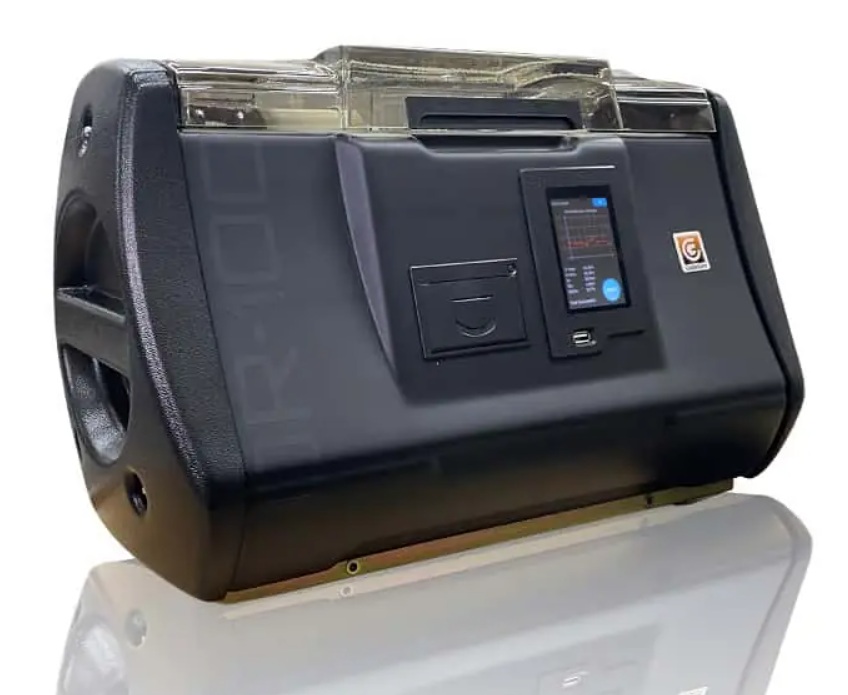

Testerul TOR-100 este conceput pentru măsurarea automată şi precisă a tensiunii de străpungere electrică (până la 100kV) a uleiului de transformator şi a altor dielectrici lichizi. Funcţionează conform standardelor IEC 60156, VDE 0370, ASTM D877, ASTM D1816 şi IRAM 2341, care pot fi actualizate sau extinse pentru a satisface cerinţele clienţilor sau noile versiuni standard. Testerul dispune de o imprimantă integrată pentru rezultate imediate şi un port USB pentru salvarea datelor de testare pe o unitate flash, permiţând transferul şi stocarea ușoară a măsurătorilor pe un computer.

Testerul TOR-100 este conceput pentru a determina tensiunea de străpungere electrică a uleiului de transformator şi a altor dielectrici lichizi în conformitate cu IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341. Această listă de standarde poate fi completată şi modificată atât în "�"�funcţie de preferinţele clienţilor, cât şi pe măsură ce apar noi versiuni ale standardelor.

Principiul de funcţionare

Nucleul de lucru al testerului este un transformator de înaltă tensiune şi module electronice. Principiul de funcţionare al dispozitivului este de a crește treptat tensiunea pe înfășurarea secundară a unui transformator de înaltă tensiune de la zero la o valoare maximă sau la o valoare la care va avea loc o străpungere a unui dielectric lichid turnat într-o celulă de măsurare instalată pe contactele de înaltă tensiune ale transformatorului şi care constituie o parte a electrozilor săi de ieşire.

O creștere a tensiunii la contactele de înaltă tensiune ale înfășurării secundare a transformatorului are loc datorită unei creșteri treptate a tensiunii pe înfășurarea primară atunci când acesteia i se aplică o tensiune sinusoidală de la un invertor principal controlat.

măsurare automată şi precisă a tensiunii de străpungere de până la 100 kV;
deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC, crearea unei baze de date locale, generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor;
Există software pentru implementarea procedurilor de măsurare standard şi personalizate "" dispozitivul poate fi utilizat în scopuri de cercetare;
simplu şi ușor de utilizat şi întreţinut.

Aplicaţie:

Fluid dielectric FR3
Fluid dielectric Midel 7131
Ulei siliconic
Ulei de transformator

Tensiunea de funcţionare AC (baterie internă reîncărcabilă 12V 7.2Ah), V 85 "" 264

Frecvenţa de alimentare, Hz 48 "" 63

Consum de putere, VA 70 max

Tensiunea maximă de ieşire, kV sinusoidală, până la 100 kV

Precizia măsurării tensiunii de ieşire �±1 %

Rata de creștere a tensiunii, kV/sec 0,5 până la 10 *

Rezoluţia indicaţiei tensiunii de ieşire, V 100

Timp de așteptare la tensiune înaltă după străpungere, Î¼s 10 max, 4 tipic

Volumul celulei de măsurare, cm3 (in3) 500 (30)

Interval de măsurare a temperaturii, °С (°F) 0 "" 100 (32 "" 212)

Rezoluţia măsurării temperaturii, °С (°F) 0,1 (32,18)

Imprimantă şi USB încorporate Da

Temperatură de funcţionare, °C (°F) -10 "" 50 (14 "" 122)

Temperatură de depozitare, °C (°F) De la "" 20 ("" 4) până la + 60 (140)

Umiditate relativă, % Până la 90 fără condens

Dimensiuni, mm (in) 510 (20) Х 300 (12) Х 334 (13)

Greutate, kg (lbs), max 30 (66)

Ecran color de 3,5"� Da

Agitator automat în timpul măsurării Da

Prezentare video youtube TOR-100

Alte produse GLOBECORE

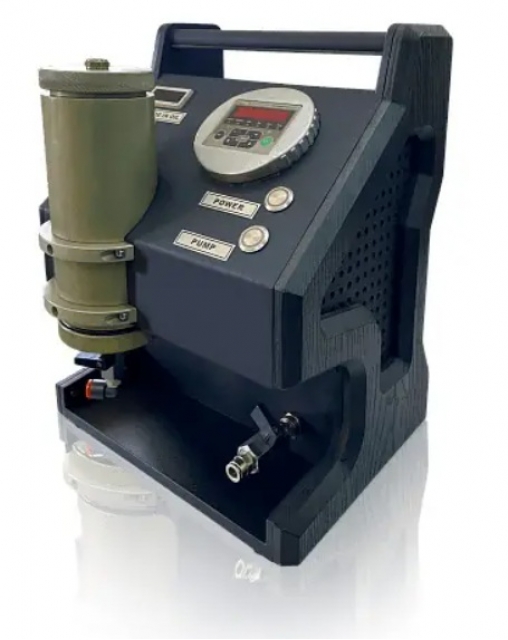

TESTER UMIDITATE SI PARTICULE ULEI TRANSFORMATOR GLOBECORE TOR-6

• TOR-6 efectuează măsurători de înaltă precizie ale conţinutului de umiditate şi purităţii (nivelurilor de contaminare) atât în "�"�uleiurile minerale, cât şi în cele pe bază de esteri
• Măsoară activitatea apei (aw) de la 0 la 1 cu o precizie de �±10% sau �±10 ppm la 20°C şi înregistrează temperatura
• Dispozitivul evaluează puritatea uleiului conform standardelor ISO 99 (ISO 4406:1999), SAE AS 4059, ISO 87 (ISO 4406:1987) şi NAS 1638.

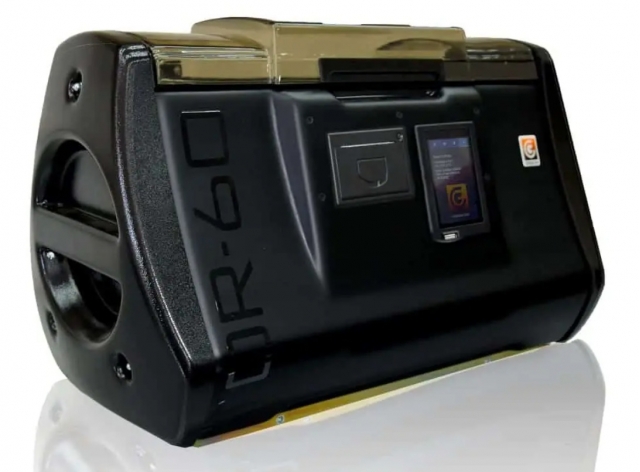

TESTER RIGIDITATE DIELECTRICA STRAPUNGERE ULEI ELECTROIZOLANT 60KV GLOBECORE TOR-60

• măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 60kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 60 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optional

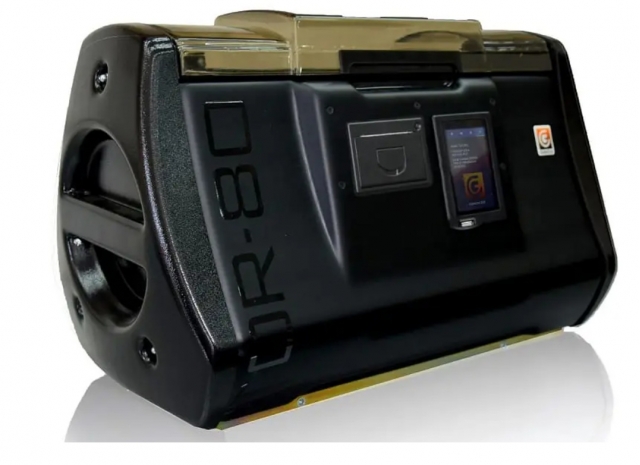

TESTER STRAPUNGERE DIELECTRICA ULEI ELECTROIZOLANT 80KV GLOBECORE TOR-80

• concepută pentru măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 80kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 80 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

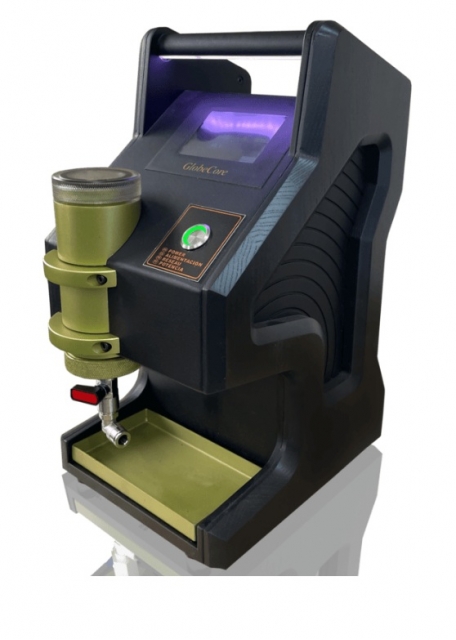

TESTER CONTINUT UMIDITATE APA IN ULEI ELECTROIZOLANT LA TRANSFORMATOARE GLOBECORE TOR-1

• determinarea rapidă şi precisă a fracţiei de masă de apă din uleiurile izolatoare, chiar şi la niveluri foarte scăzute
• Dispozitivul măsoară activitatea şi temperatura apei şi calculează conţinutul absolut de apă în ppm
• compactitate
• ușurinţă în utilizare

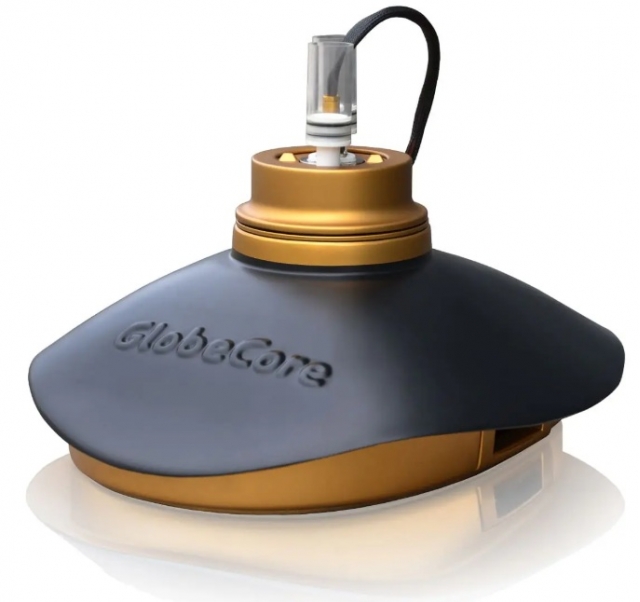

TESTER TANGENT DELTA FACTOR DISIPATIE PIERDERI DIELECTRICE ULEI TRANSFORMATOR GLOBECORE TOR-3

• conceput pentru a determina tangenta pierderilor dielectrice, rezistivitatea specifică şi permitivitatea uleiurilor de transformatoare şi a altor fluide dielectrice
• conformitate cu IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08 şi ASTM D1169-02
• dispozitiv complet automat
• echipată cu software-ul Tangent Service

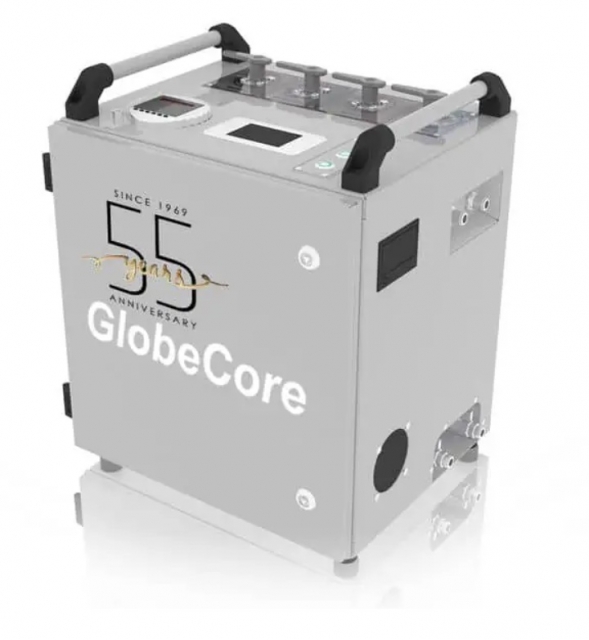

TESTER UNIVERSAL ULEI TRANSFORMATOR UMIDITATE, GAZ DIZOLVAT, PARTICULE SOLIDE, HIDROGEN GLOBECORE TOR-7

• măsurarea a patru parametri cruciali ai uleiului de transformator (umiditate, hidrogen, contaminare cu particule solide, conţinut de gaz) într-un singur dispozitiv;
• este disponibilă o imprimantă integrată, rezultatele măsurătorilor pot fi imprimate;
• performanţă fiabilă;
• carcasă convenabilă şi durabilă

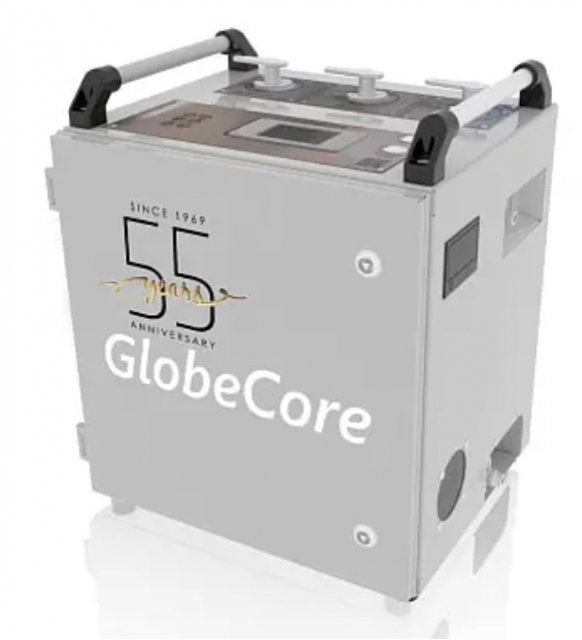

TESTER CONTINUT GAZ REZIDUAL ULEI IZOLANT TRANSFORMATOARE GLOBECORE TOR-8

• măsurarea precisă a conţinutului de gaz rezidual din uleiul de transformator;
• funcţionare fiabilă;
• carcasă convenabilă şi robustă;
• procesul de măsurare durează până la 10 minute;
• posibilitatea de a imprima rezultatele folosind o imprimantă termică integrată.

TESTER RIGIDITATE DIELECTRICA ULEI ELECTROIZOLANT 100KV GLOBECORE TOR-100

• Funcţionează conform standardelor IEC 60156, VDE 0370, ASTM D877, ASTM D1816 şi IRAM 2341
• măsurare automată şi precisă a tensiunii de străpungere de până la 100 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

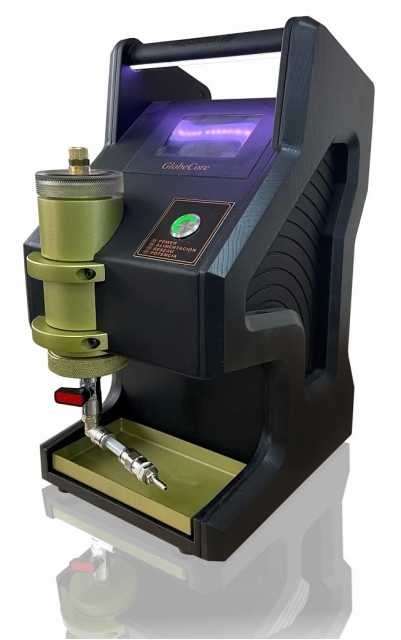

ANALIZOR CONTINUT HIDROGEN SI UMIDITATE ULEI TRANSFORMATOR GLOBECORE TOR-2
