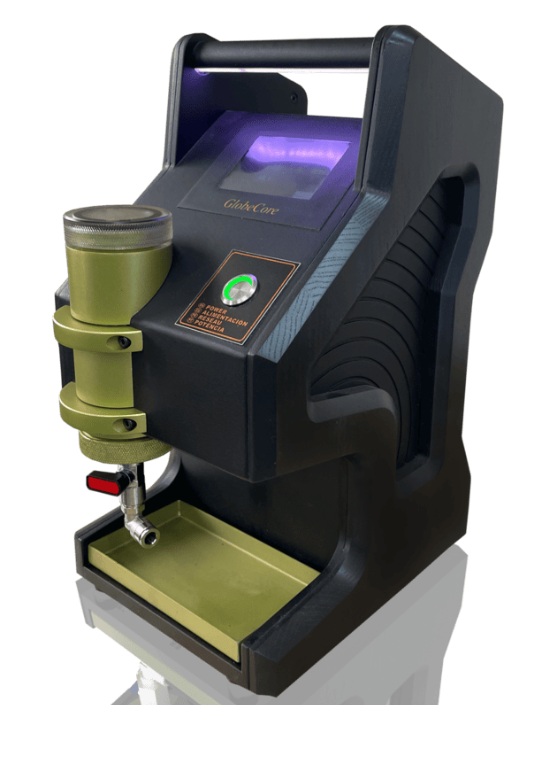

Tester continut umiditate apa in ulei electroizolant la transformatoare GLOBECORE TOR-1

Cod: TOR-1 TOR1 ULEI



Brosura produs PDF, 6.02 Mb


Descriere

Tester Umiditatea uleiului TOR-1
TOR-1 este un dispozitiv conceput pentru determinarea rapidă şi precisă a fracţiei de masă de apă din uleiurile izolatoare, chiar şi la niveluri foarte scăzute. Viteza şi precizia ridicate de măsurare fac din TOR-1 o soluţie ideală pentru monitorizarea regulată la faţa locului a conţinutului de umiditate din uleiurile de transformatoare, asigurând un control fiabil în timpul funcţionării. Dispozitivul măsoară activitatea şi temperatura apei şi calculează conţinutul absolut de apă în ppm.

Testerul de ulei de transformator TOR-1 este conceput pentru a detecta fracţia de masă de apă dizolvată în uleiurile minerale izolatoare a căror vâscozitate nu depăÈ™eÈ™te 70 cSt la temperatura de 50°C.

La utilizarea acestui dispozitiv, este necesar să se ţină cont de faptul că testerul este doar un punct de referinţă pentru detectarea rapidă a conţinutului de umiditate; o analiză finală necesită contactarea unui laborator certificat.

ÃŽn cel mai bun caz, analizele standard de laborator durează o zi şi necesită un aport semnificativ de resurse umane şi financiare. Utilizarea TOR-1 permite diagnosticarea uleiului de transformator cât mai curând posibil şi luarea unei decizii rapide pe teren, în apropierea transformatorului.

Componentele instrumentului TOR-1
Dispozitivul combină toate dispozitivele necesare pentru o operare simplă şi convenabilă:

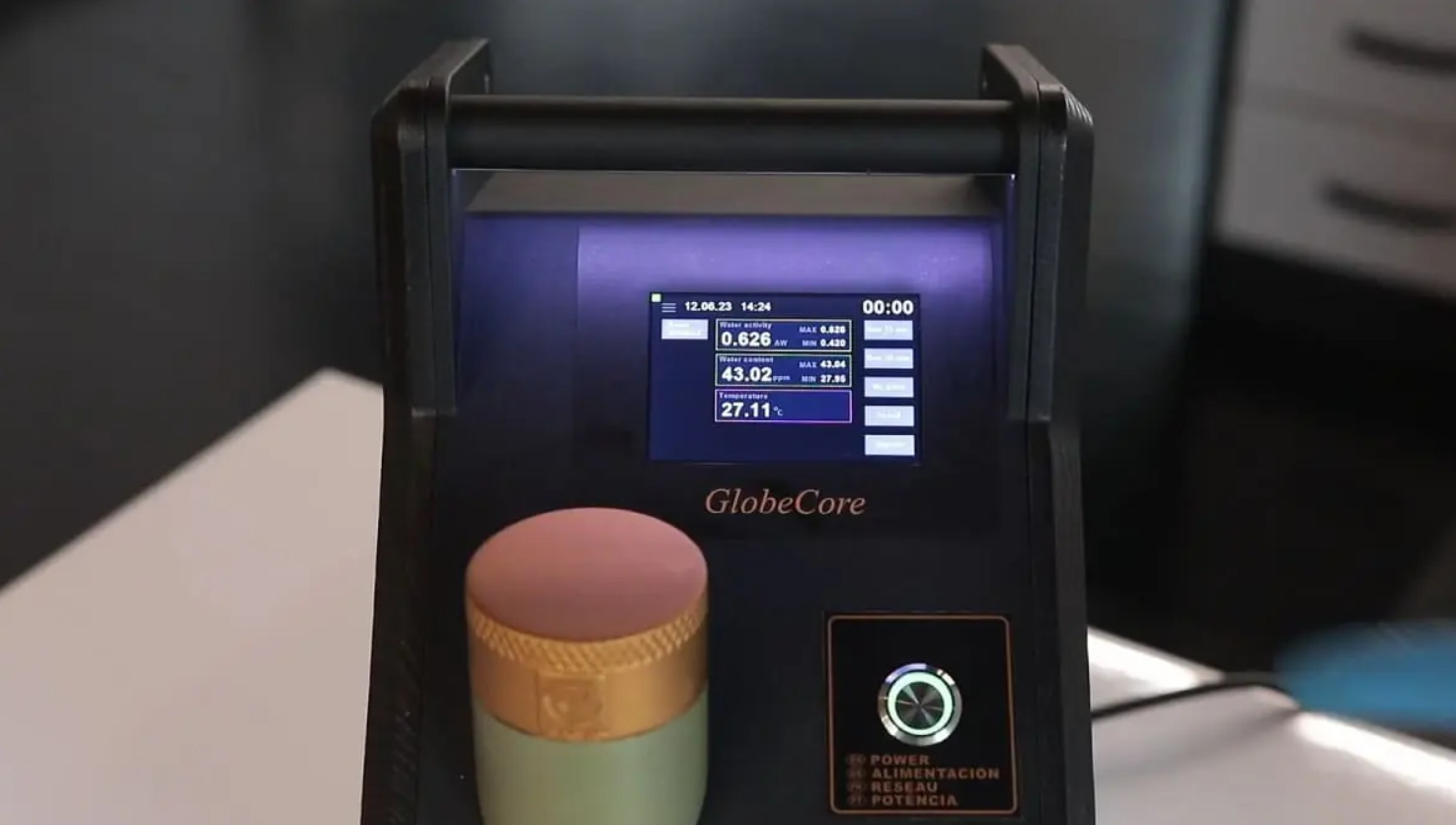

  • Ecran LCD pentru afiÈ™area conţinutului de umiditate al uleiului testat;

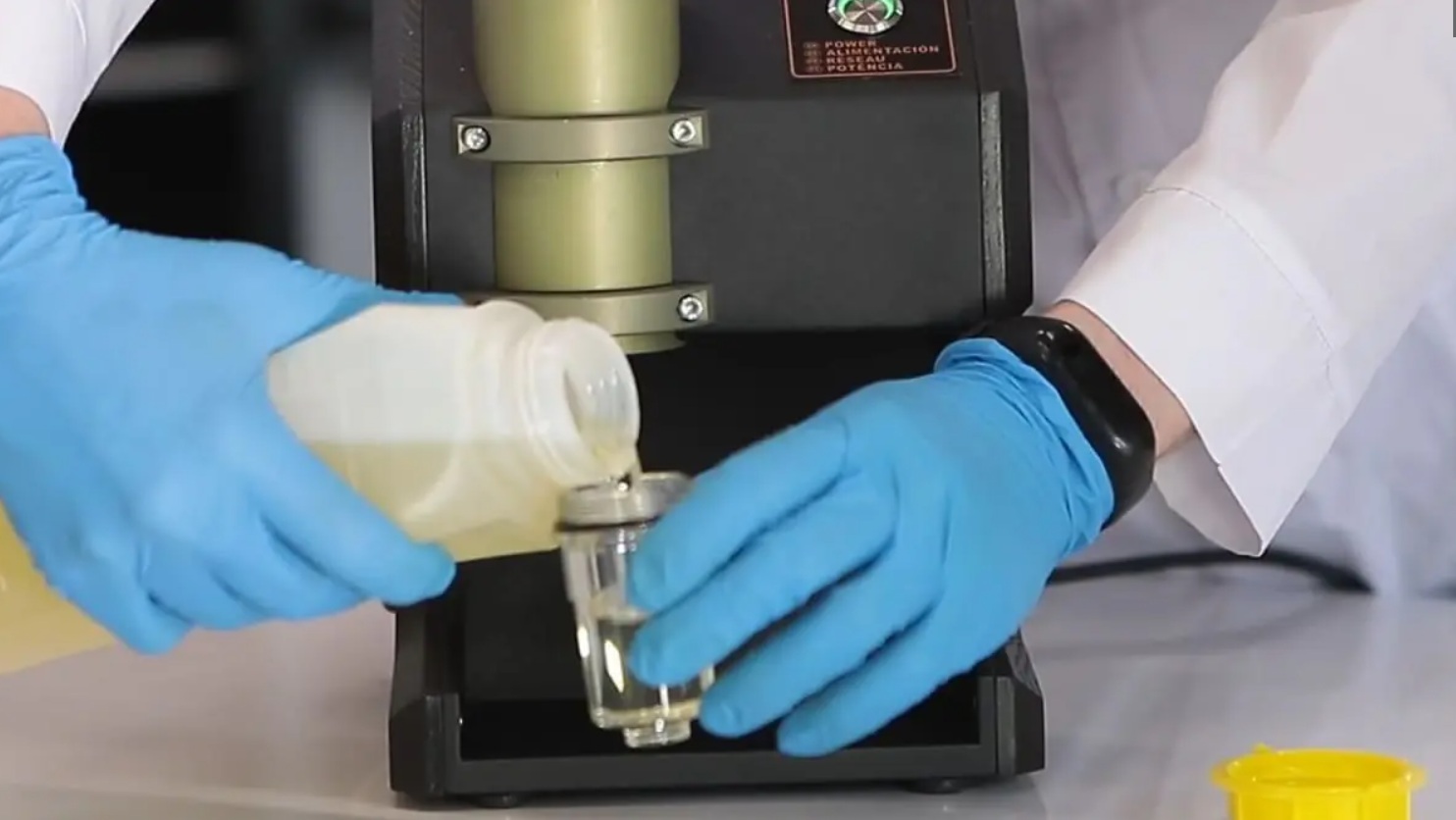

  • Recipient de admisie pentru uleiul testat;
  • Senzor de umiditate pentru detectarea fracţiei masice de umiditate din uleiurile lubrifiante şi izolatoare;

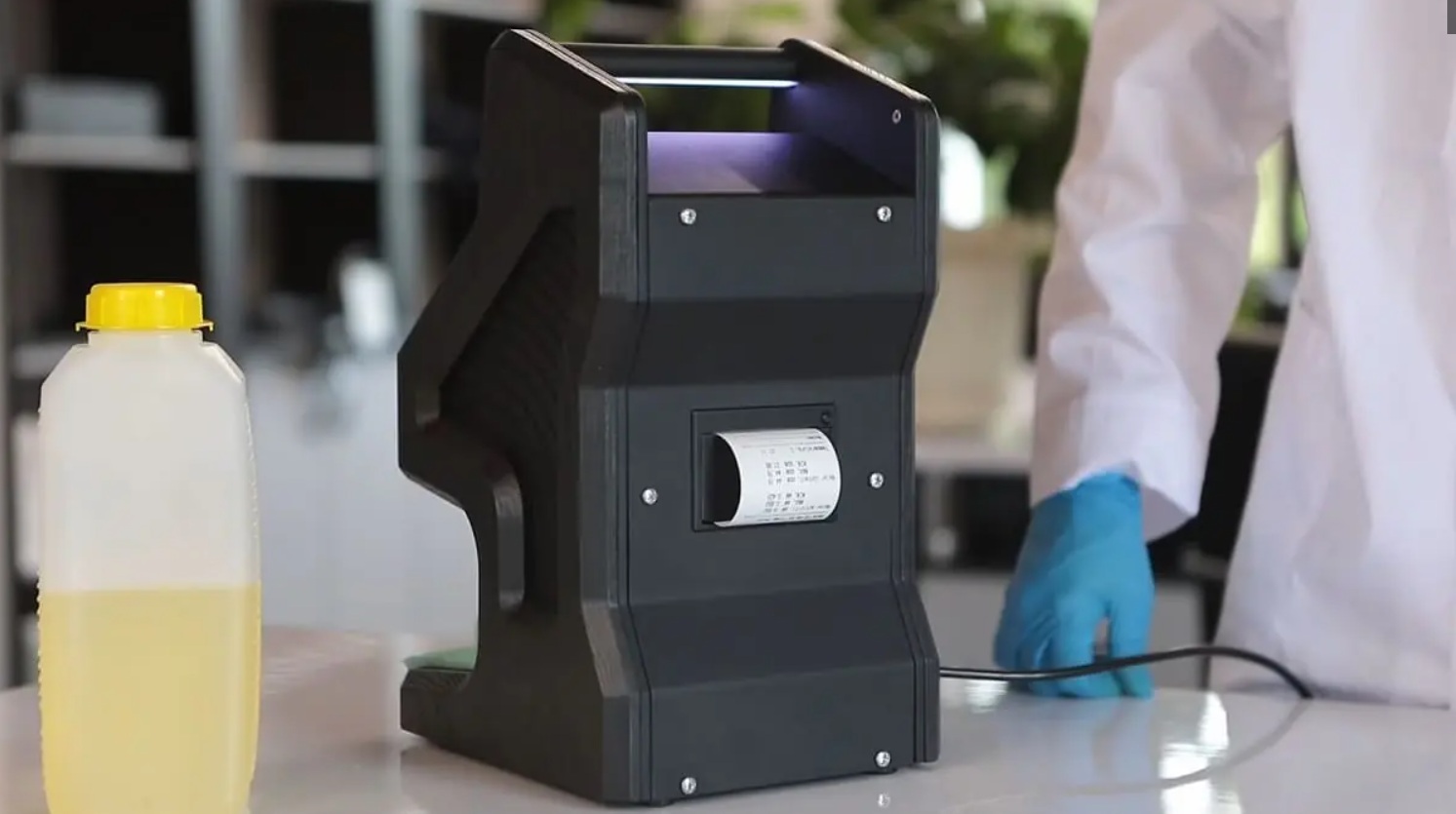

  • Imprimantă pentru afiÈ™area pe hârtie a rezultatelor testelor.



Principiul de funcţionare
Măsurarea umidităţii din ulei este similară cu cea a umidităţii din aer. Conţinutul de apă din ulei poate fi descris ca o valoare absolută în ppm sau o valoare relativă a lui aw:

ppm înseamnă raportul dintre greutatea apei şi greutatea uleiului;
aw înseamnă conţinutul real de umiditate ca procent din uleiul complet saturat cu umiditate.
Valoarea aw = 0 reprezintă uleiul fără umiditate, în timp ce aw = 1 reprezintă uleiul complet saturat cu umiditate.

Instrumentul măsoară aw folosind un senzor capacitiv care asigură o stabilitate pe termen lung şi o rezistenţă excelentă la contaminare. Mărimile fizice măsurate includ apa activă (aw) şi temperatura (T). Folosind aceste cantităţi, testerul expres calculează conţinutul de umiditate (ppm) din uleiul de transformator mineral. Conţinutul de apă din uleiurile de transformator neminerale şi uleiurile lubrifiante poate fi calculat prin introducerea parametrilor specifici ai acestor uleiuri. Valorile măsurate şi calculate sunt disponibile pe două ieşiri analogice liber scalabile şi configurabile.


Caracteristici

  • compactitate;
  • uÈ™urinţă în utilizare: pentru a schimba proba, este suficient să schimbaţi recipientul detaÈ™abil şi să apăsaţi butonul Start pentru a începe măsurarea;
  • multifuncţionalitate;
  • funcţionează fără computer personal;
  • poate fi utilizat pentru testarea uleiului pe teren, lângă transformator, datorită unui grad suficient de protecţie (butoane metalice rezistente la vandalism, protecţie a elementelor sensibile, protecţie integrată a echipamentelor electrice) şi a unei alimentări cu energie stabilizate;
  • rezultatele măsurătorilor pot fi imprimate folosind o imprimantă integrată.

Aplicaţie:
  • Combustibil motorină
  • Ulei hidraulic
  • Ulei industrial
  • Ulei de transformator

Specificaţii tehnice
Nr. Parametru Valoare

1 Interval de funcţionare, aw (apă activă (aw)) 0"¦1

2 Interval de funcţionare pentru măsurarea conţinutului de apă dizolvată, ppm 0"¦.500

3 Precizie la 20 °C ±0,02 aw (0"¦0,9 aw) ±0,03 aw (0,9"¦1 aw)

4 Măsurarea temperaturii da

5 Temperatura mediului de funcţionare, °C 0"¦55

6 Putere necesară, W10

7 Tensiune de alimentare CA monofazată 50Hz, V220

8 Dimensiuni, mm, nu mai mult de
"" lungime

"" lăţime

"" înălţime

190

255

365

9 Greutate, kg, nu mai mult de 6


Prezentare video Youtube TOR-1









Alte produse GLOBECORE

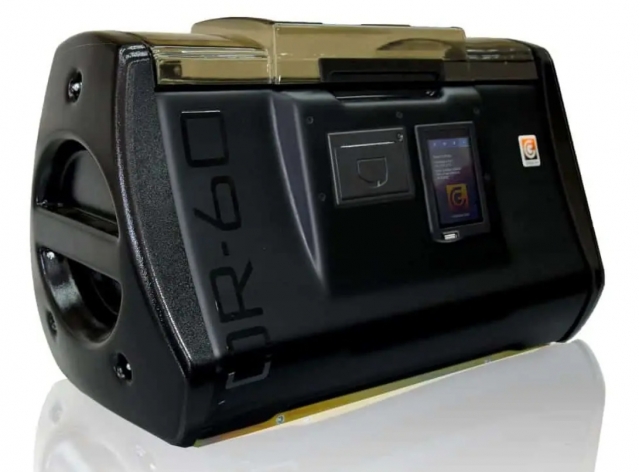

TESTER RIGIDITATE DIELECTRICA STRAPUNGERE ULEI ELECTROIZOLANT 60KV GLOBECORE TOR-60

• măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 60kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 60 kV;
• deconectare instantanee (4 μs) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optional

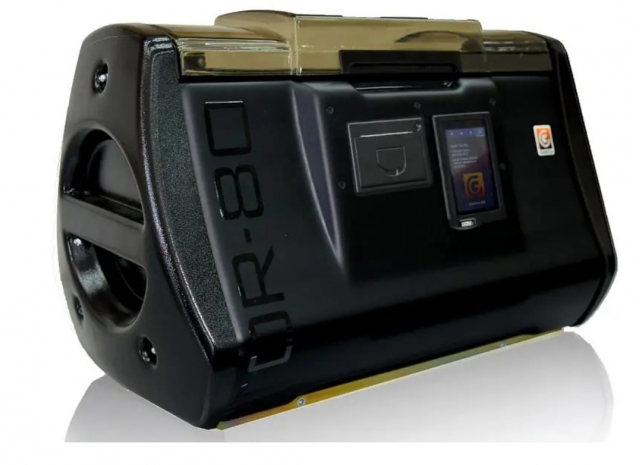

TESTER STRAPUNGERE DIELECTRICA ULEI ELECTROIZOLANT 80KV GLOBECORE TOR-80

• concepută pentru măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 80kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 80 kV;
• deconectare instantanee (4 μs) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala


TESTER CONTINUT UMIDITATE APA IN ULEI ELECTROIZOLANT LA TRANSFORMATOARE GLOBECORE TOR-1

• determinarea rapidă şi precisă a fracţiei de masă de apă din uleiurile izolatoare, chiar şi la niveluri foarte scăzute
• Dispozitivul măsoară activitatea şi temperatura apei şi calculează conţinutul absolut de apă în ppm
• compactitate
• uÈ™urinţă în utilizare

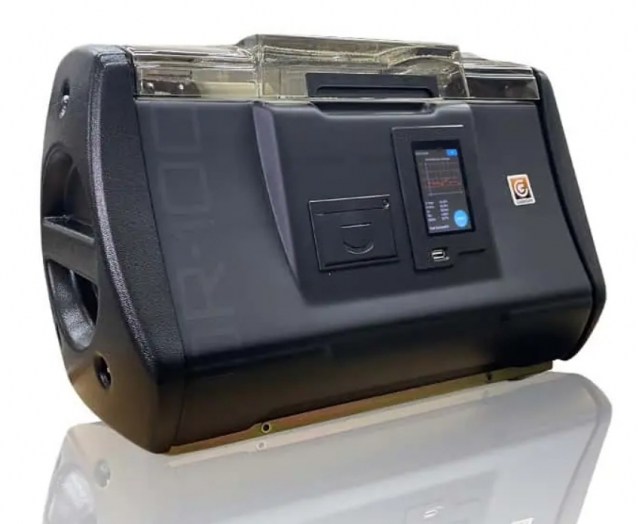

TESTER RIGIDITATE DIELECTRICA ULEI ELECTROIZOLANT 100KV GLOBECORE TOR-100

• Funcţionează conform standardelor IEC 60156, VDE 0370, ASTM D877, ASTM D1816 şi IRAM 2341
• măsurare automată şi precisă a tensiunii de străpungere de până la 100 kV;
• deconectare instantanee (4 μs) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

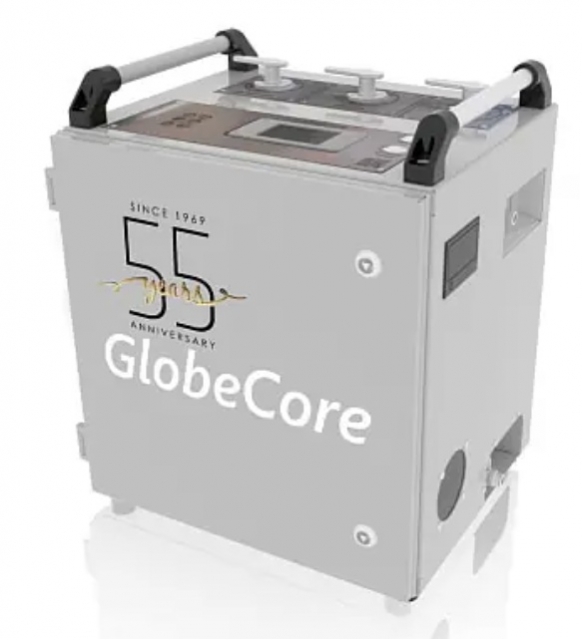

TESTER CONTINUT GAZ REZIDUAL ULEI IZOLANT TRANSFORMATOARE GLOBECORE TOR-8

• măsurarea precisă a conţinutului de gaz rezidual din uleiul de transformator;
• funcţionare fiabilă;
• carcasă convenabilă şi robustă;
• procesul de măsurare durează până la 10 minute;
• posibilitatea de a imprima rezultatele folosind o imprimantă termică integrată.

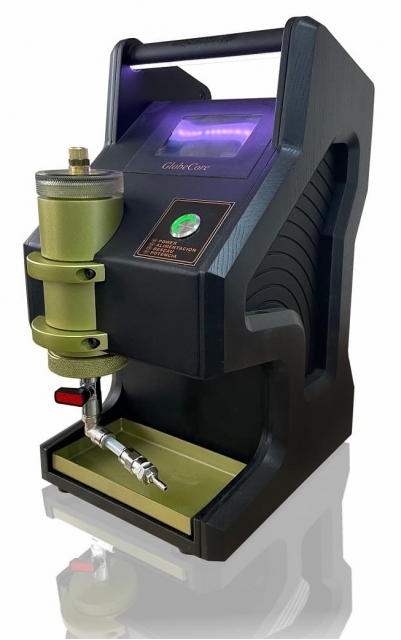

ANALIZOR CONTINUT HIDROGEN SI UMIDITATE ULEI TRANSFORMATOR GLOBECORE TOR-2

• conceput pentru a măsura umiditatea şi conţinutul de hidrogen din uleiurile izolatoare minerale şi pe bază de eter
• dimensiuni reduse;
• simplitate în operare
• nu sunt necesare consumabile pentru măsurători;
• prezenţa altor gaze în ulei nu afectează fiabilitatea măsurătorilor;
• calibrare simplă;
• Fără întreţinere

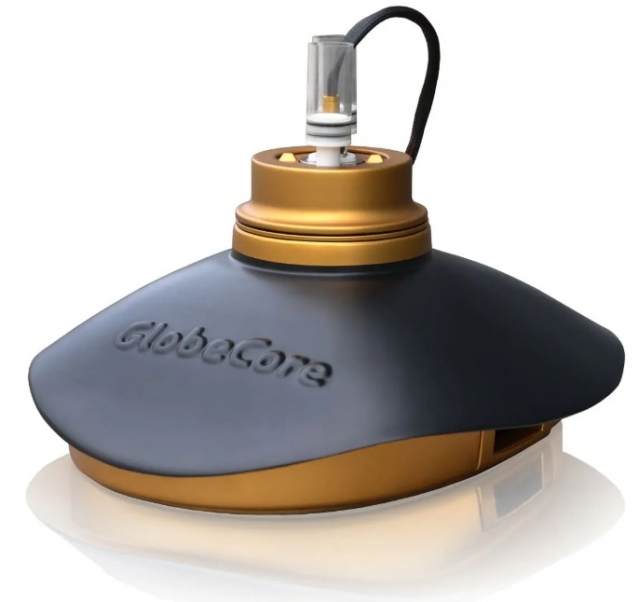

TESTER TANGENT DELTA FACTOR DISIPATIE PIERDERI DIELECTRICE ULEI TRANSFORMATOR GLOBECORE TOR-3

• conceput pentru a determina tangenta pierderilor dielectrice, rezistivitatea specifică şi permitivitatea uleiurilor de transformatoare şi a altor fluide dielectrice
• conformitate cu IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08 şi ASTM D1169-02
• dispozitiv complet automat
• echipată cu software-ul Tangent Service

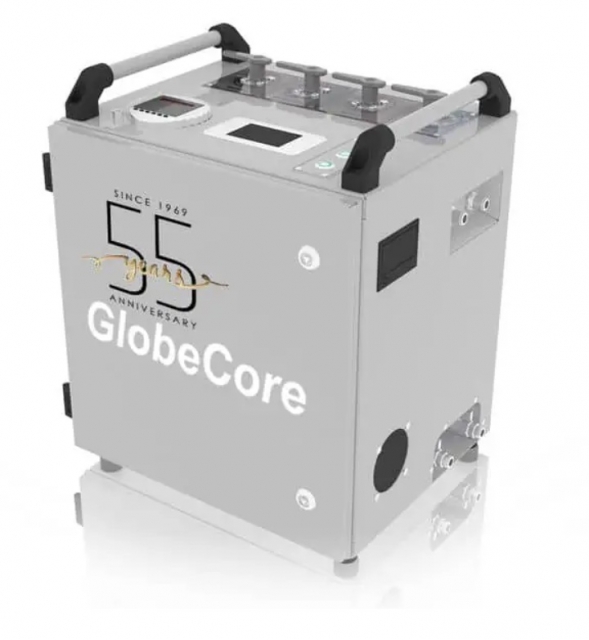

TESTER UNIVERSAL ULEI TRANSFORMATOR UMIDITATE, GAZ DIZOLVAT, PARTICULE SOLIDE, HIDROGEN GLOBECORE TOR-7

• măsurarea a patru parametri cruciali ai uleiului de transformator (umiditate, hidrogen, contaminare cu particule solide, conţinut de gaz) într-un singur dispozitiv;
• este disponibilă o imprimantă integrată, rezultatele măsurătorilor pot fi imprimate;
• performanţă fiabilă;
• carcasă convenabilă şi durabilă

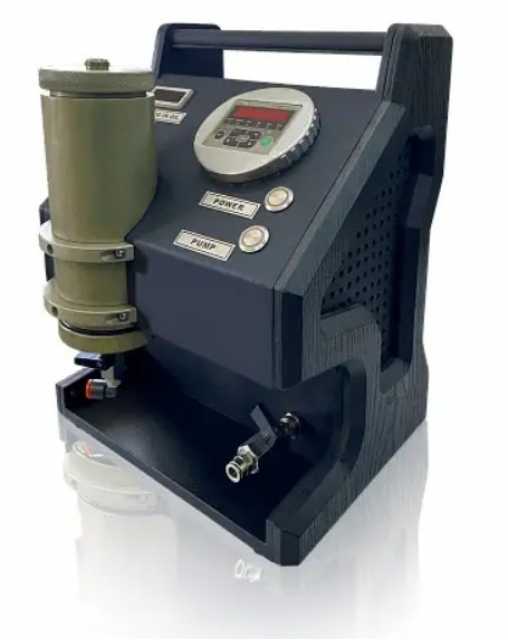

TESTER UMIDITATE SI PARTICULE ULEI TRANSFORMATOR GLOBECORE TOR-6
