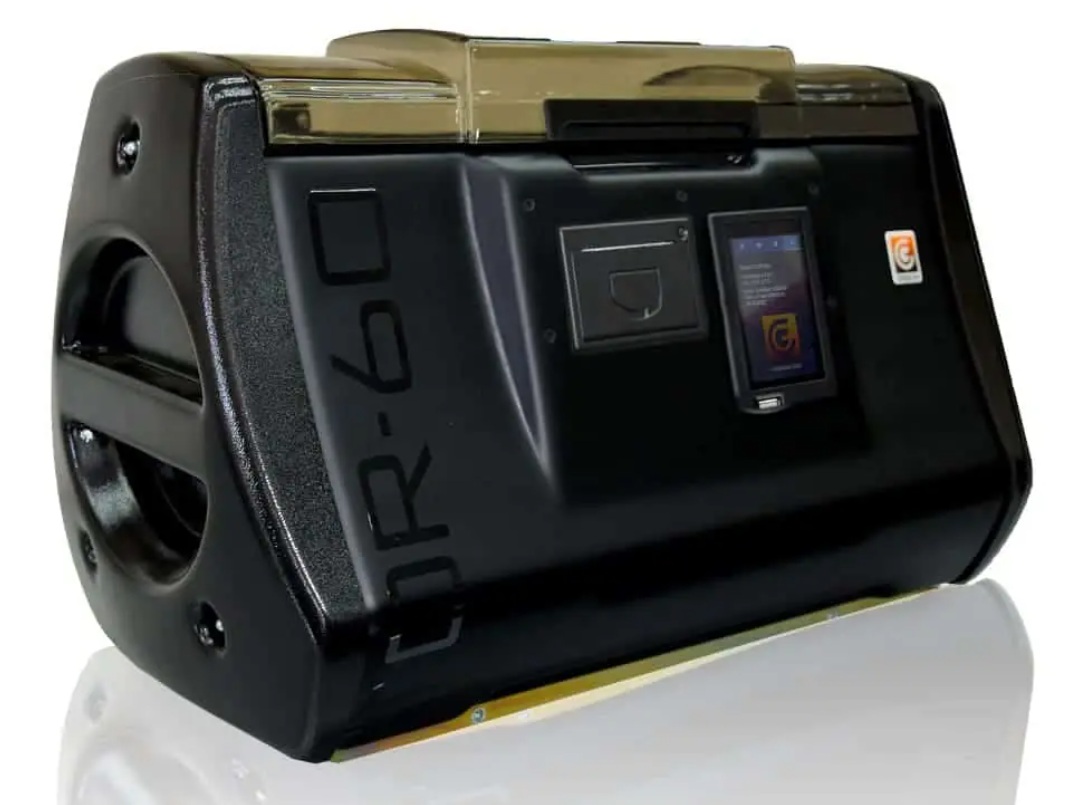

Unitatea TOR-60 este concepută pentru măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 60kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816. Poate funcţiona autonom sau în reţea, transferând rezultatele către un PC pentru a crea o bază de date locală, a genera rapoarte, a reprezenta grafice şi a imprima rezultatele. Dispozitivul este complet automat şi acceptă testarea atât conform procedurilor standard, cât şi conform procedurilor personalizate definite de utilizator.

Unitatea TOR-60 este concepută pentru a măsura rigiditatea dielectrică a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877, ASTM D1816.

Este un dispozitiv complet automat care permite testarea conform procedurilor definite în aceste standarde, precum şi conform procedurilor utilizator specificate în secţiunea corespunzătoare a meniului de configurare.

Principiu de funcţionare

Nucleul unităţii îl reprezintă transformatorul de înaltă tensiune şi modulele electronice. Unitatea funcţionează prin creșterea treptată a tensiunii pe înfășurarea secundară a transformatorului de înaltă tensiune de la zero la tensiunea maximă sau până la tensiunea la care are loc o străpungere electrică în fluidul dielectric din celula de măsurare instalată pe contactele de înaltă tensiune ale transformatorului.

Tensiunea în înfășurarea secundară a transformatorului se produce datorită creșterii treptate a tensiunii în înfășurarea primară alimentată cu tensiune sinusoidală de la invertorul de control, unul dintre modulele electronice.

Creșterea tensiunii este gestionată de un microcontroler prin intermediul invertorului de control. Invertorul de control este comandat de modulul de control al unităţii.

În timpul funcţionării, tensiunea alternativă (50-60Hz) este furnizată de la bornele înfășurării secundare prin electrozii celulei în fluidul dielectric din celula de măsurare. Străpungerea are loc între electrozi în spaţiul umplut cu fluidul dielectric.

măsurare automată şi precisă a tensiunii de străpungere de până la 60 kV;
deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC, crearea unei baze de date locale, generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor;
Există software pentru implementarea procedurilor de măsurare standard şi personalizate "" dispozitivul poate fi utilizat în scopuri de cercetare;
simplu şi ușor de utilizat şi întreţinut.

Aplicaţie:

Fluid dielectric FR3
Fluid dielectric Midel 7131
Ulei siliconic
Ulei de transformator

Articol Valoare

1 Tensiune CA de funcţionare (baterie internă reîncărcabilă), V 85 "" 264

2 Frecvenţă de alimentare, Hz 48 "" 63

3 Necesar de putere, VA 70 max

3 Tensiune maximă de ieşire, kV Sinusoidală, până la 60 kV

4 Precizie măsurare tensiune de ieşire �±1 %

5 Rată de creștere a tensiunii, kV/sec 0,5 până la 10 *

6 Rezoluţia indicaţiei tensiunii de ieşire, V 100

7 Timp de așteptare pentru tensiune înaltă după străpungere, Î¼s 10 max, 4 tipic

8 Volumul celulei de măsurare, cm3 (in3) 500 (30)

9 Interval de măsurare a temperaturii ambientale, °С (°F) -10 "" 50 (14 "" 212)

10 Rezoluţie măsurare temperatură, °С (°F) 0,1 (32,18)

11 Imprimantă încorporată Da

12 Temperatura de funcţionare , °C (°F) -10 "" 50 (14 "" 122)

13 Temperatură de depozitare, °C (°F) De la "" 20 ("" 4) până la + 60 (140)

14 Umiditate relativă, % Până la 90 fără condens

15 Dimensiuni, mm (in) 510 (20) Х 300 (12) Х 334 (13)

16 Greutate, kg (lbs), max 30 (66)

Prezentare video Youtube TOR-80

Alte produse GLOBECORE

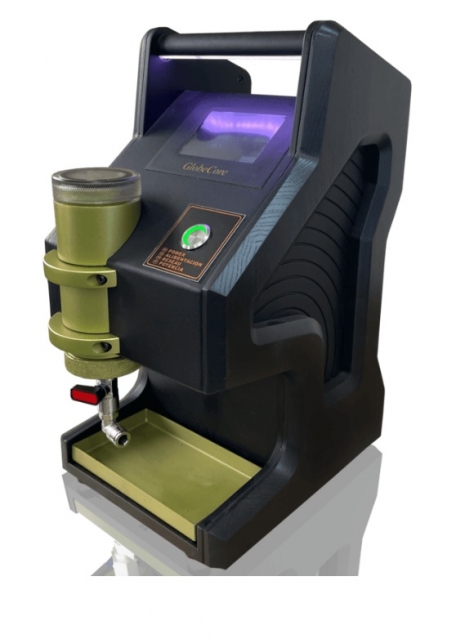

TESTER CONTINUT UMIDITATE APA IN ULEI ELECTROIZOLANT LA TRANSFORMATOARE GLOBECORE TOR-1

• determinarea rapidă şi precisă a fracţiei de masă de apă din uleiurile izolatoare, chiar şi la niveluri foarte scăzute
• Dispozitivul măsoară activitatea şi temperatura apei şi calculează conţinutul absolut de apă în ppm
• compactitate
• ușurinţă în utilizare

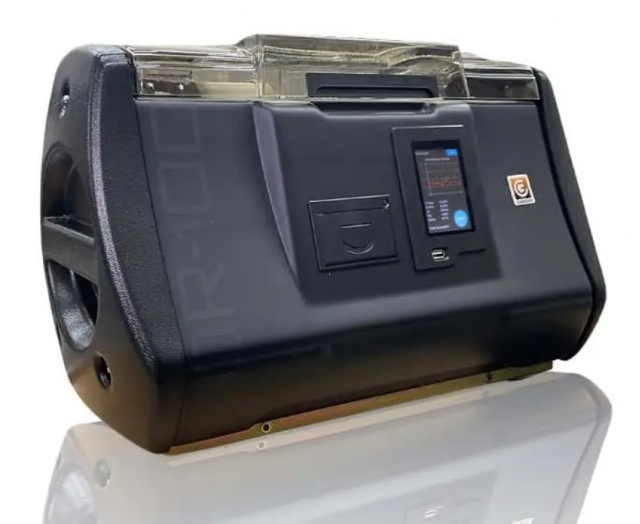

TESTER RIGIDITATE DIELECTRICA ULEI ELECTROIZOLANT 100KV GLOBECORE TOR-100

• Funcţionează conform standardelor IEC 60156, VDE 0370, ASTM D877, ASTM D1816 şi IRAM 2341
• măsurare automată şi precisă a tensiunii de străpungere de până la 100 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

TESTER CONTINUT GAZ REZIDUAL ULEI IZOLANT TRANSFORMATOARE GLOBECORE TOR-8

• măsurarea precisă a conţinutului de gaz rezidual din uleiul de transformator;
• funcţionare fiabilă;
• carcasă convenabilă şi robustă;
• procesul de măsurare durează până la 10 minute;
• posibilitatea de a imprima rezultatele folosind o imprimantă termică integrată.

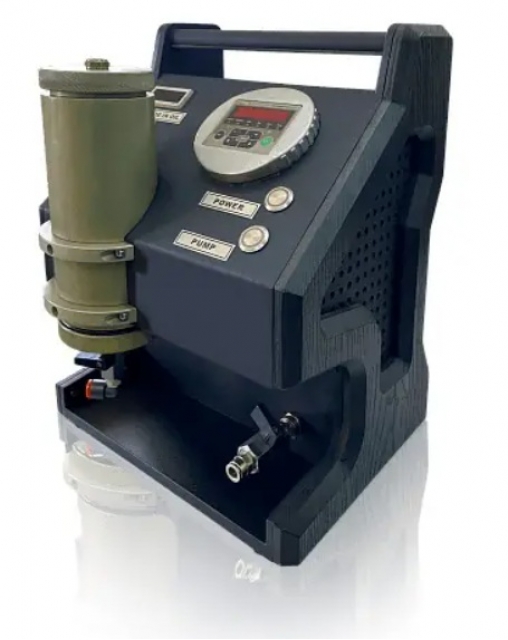

TESTER UMIDITATE SI PARTICULE ULEI TRANSFORMATOR GLOBECORE TOR-6

• TOR-6 efectuează măsurători de înaltă precizie ale conţinutului de umiditate şi purităţii (nivelurilor de contaminare) atât în "�"�uleiurile minerale, cât şi în cele pe bază de esteri
• Măsoară activitatea apei (aw) de la 0 la 1 cu o precizie de �±10% sau �±10 ppm la 20°C şi înregistrează temperatura
• Dispozitivul evaluează puritatea uleiului conform standardelor ISO 99 (ISO 4406:1999), SAE AS 4059, ISO 87 (ISO 4406:1987) şi NAS 1638.

TESTER RIGIDITATE DIELECTRICA STRAPUNGERE ULEI ELECTROIZOLANT 60KV GLOBECORE TOR-60

• măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 60kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 60 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optional

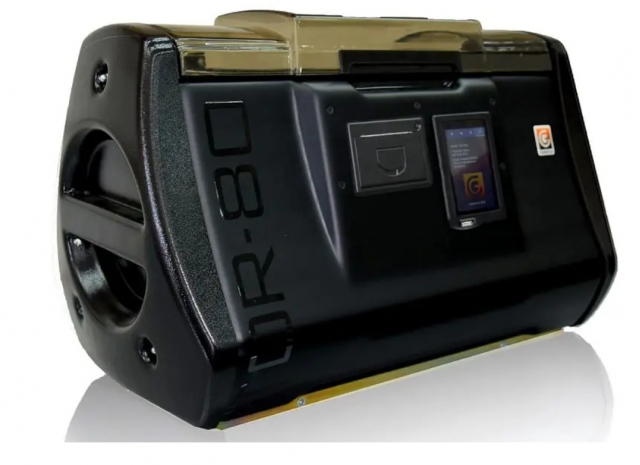

TESTER STRAPUNGERE DIELECTRICA ULEI ELECTROIZOLANT 80KV GLOBECORE TOR-80

• concepută pentru măsurarea automată şi precisă a rigidităţii dielectrice (tensiune de străpungere de până la 80kV) a uleiului de transformator şi a altor fluide dielectrice, conform IEC 60156, ASTM D877 şi ASTM D1816
• măsurare automată şi precisă a tensiunii de străpungere de până la 80 kV;
• deconectare instantanee (4 Î¼s) a tensiunii de testare la străpungere;
• poate funcţiona autonom sau în reţea cu transferul rezultatelor către un PC
• generarea de rapoarte, trasarea graficelor şi imprimarea rezultatelor
• Baterie Optionala

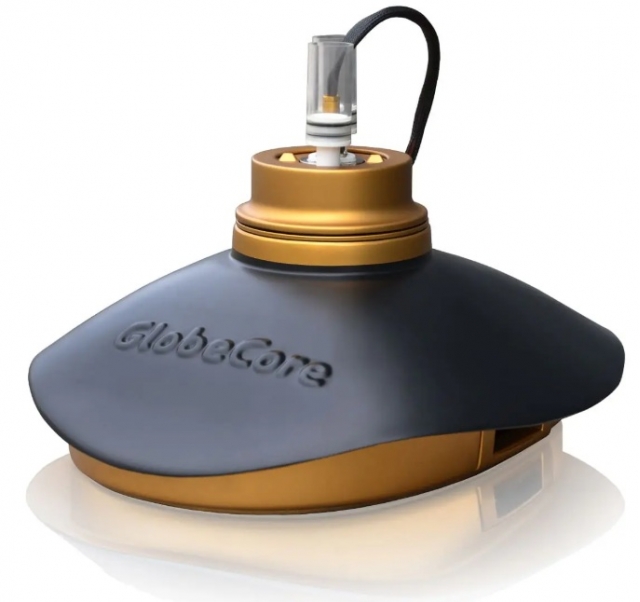

TESTER TANGENT DELTA FACTOR DISIPATIE PIERDERI DIELECTRICE ULEI TRANSFORMATOR GLOBECORE TOR-3

• conceput pentru a determina tangenta pierderilor dielectrice, rezistivitatea specifică şi permitivitatea uleiurilor de transformatoare şi a altor fluide dielectrice
• conformitate cu IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08 şi ASTM D1169-02
• dispozitiv complet automat
• echipată cu software-ul Tangent Service

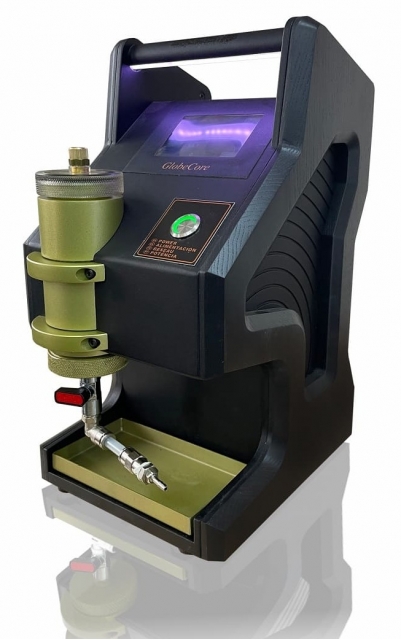

ANALIZOR CONTINUT HIDROGEN SI UMIDITATE ULEI TRANSFORMATOR GLOBECORE TOR-2
