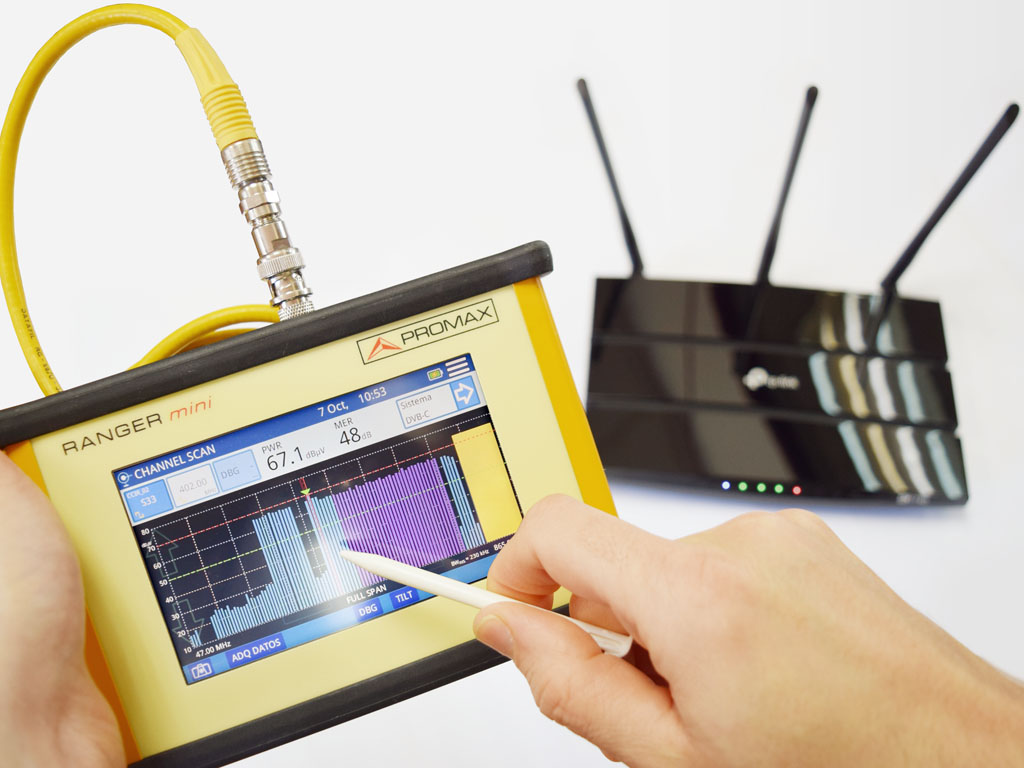

Analizor TV si satelit pentru RF, CATV, DOCSIS si fibra optica PROMAX RANGER mini

Cod: RANGER mini CATV DOCSIS



Brosura produs PDF, 0.59 Mb


Descriere

RANGER mini: Analizor TV și satelit pentru RF, CATV, DOCSIS și fibră optică

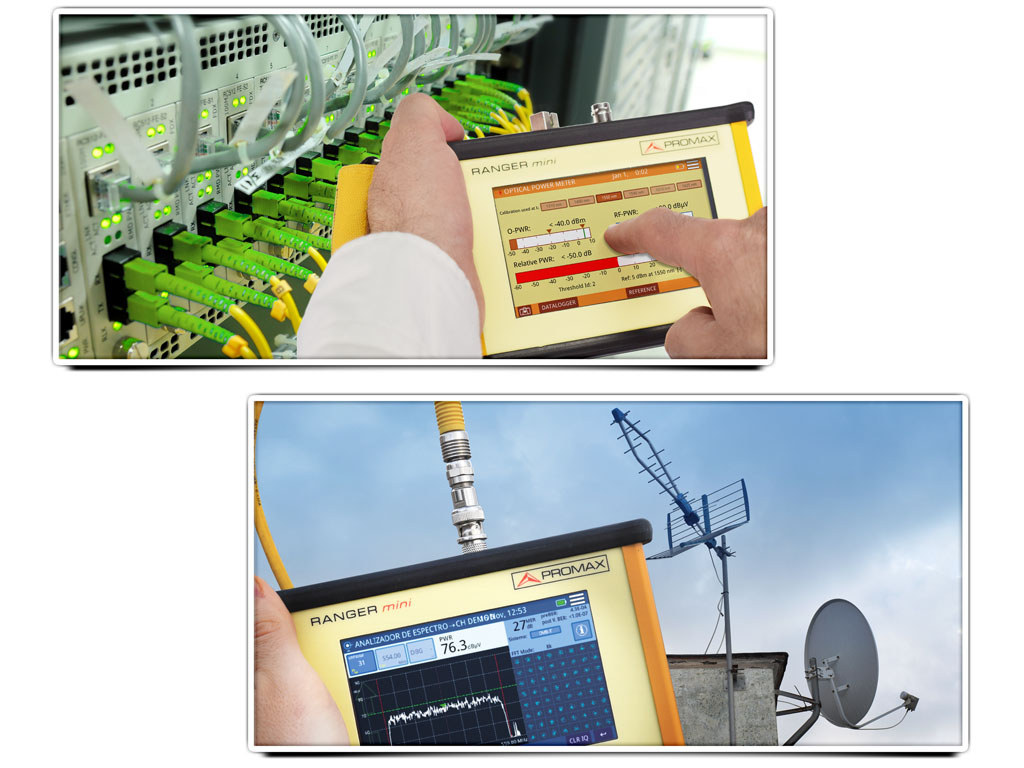

Orientarea antenelor terestre și a antenelor parabolice, analiza DOCSIS și instalarea fibrei optice. Analizorul compact all-in-one rentabil pentru RF, CATV și fibră optică

RANGER mini de la PROMAX redefinește eficiența în certificarea rețelelor de telecomunicații. Acest contor de intensitate a câmpului multi-standard este soluția profesională supremă pentru implementarea și întreținerea sistemelor TV digitale (DVB-T2/S2, ISDB-T), rețelelor de cablu DOCSIS CATV și radioului FM. Designul său ultracompact și robust îl face cel mai ușor și mai rezistent instrument portabil pentru lucrări tehnice în aer liber.

Optimizat pentru tranziția la rețelele de generație următoare, RANGER mini oferă un analizor optic cu fibră optică cu convertor optic-RF, facilitând diagnosticarea completă în infrastructurile HFC și FTTH. Datorită interfeței sale tactile intuitive, permite analiza spectrului în timp real și oferă valori critice ale calității (MER, preBER, postBER și diagrama constelației) pe un singur ecran.

Ideal pentru inginerii de radiodifuziune și tehnicienii din instalații externe, acest dispozitiv include funcții avansate de înregistrare a datelor pentru audituri automate de rețea și alimentare LNB (13V, 18V, 22kHz). Dacă sunteți în căutarea unui echipament de testare portabil care combină versatilitatea tehnologică, compatibilitatea globală și precizia de laborator într-un format de buzunar, PROMAX RANGER mini este standardul principal pe piața instrumentelor de radiocomunicații și televiziune digitală.

REGLARE De la 5 la 2700 MHz (după frecvență sau după canal)
REZOLUȚIE BANDĂ 230 kHz sau 2 MHz
UNITĂȚI dBmV, dBµV, dBm
ALIMENTARE LNB 13 V, 18 V, ton 22 kHz
PLANURI DE CANALE CCIR, EIA, HRC, IRC, OIRL, FCC
(până la 10 standard și 30 personalizate)
STANDARDE ȘI MĂSURĂTORI (analogice)
Nivel TV terestru și analogic, A/V, C/N
CATV analogic CSO, CTB, HUM
Nivel FM, demodulare purtătoare audio
STANDARDE ȘI MĂSURĂTORI (digitale)
Putere DVB-T terestru, MER, preBER, VBER, Constellation
Putere DVB-T2 terestru, MER, preBER, LBER, Constellation
Putere ISDB-T, MER, preBER, LBER, Constellation
Satelit DVB-S, DVB-S2 Putere, MER, preBER, LBER, Constellation
CATV
QAM Anexa A, QAM Anexa B Putere, MER, preBER, postBER, Constellation
DOCSIS 2.0, DOCSIS 3.0 Putere, MER (peste canalele QAM), BER, Constellation, Analiza canalului în amonte
DOCSIS 3.1 Putere, MER (COFDM estimat), Constellation, Analiza canalului în amonte
FIBRĂ OPTICĂ (opțional)
Bandă optică De la 1100 la 1700 nm
Contor de putere optică Calibrat la 1310, 1490, 1550 și 1625 nm
Convertor optic-RF Conversie în bandă RF de la 45 MHz la 1700 MHz
Instrumente de măsurare Analizor de spectru, SCANARE, TILT, Analizor DOCSIS în aval
FUNCȚII SCANARE, TILT, Tensiune de intrare, Contor de putere RF

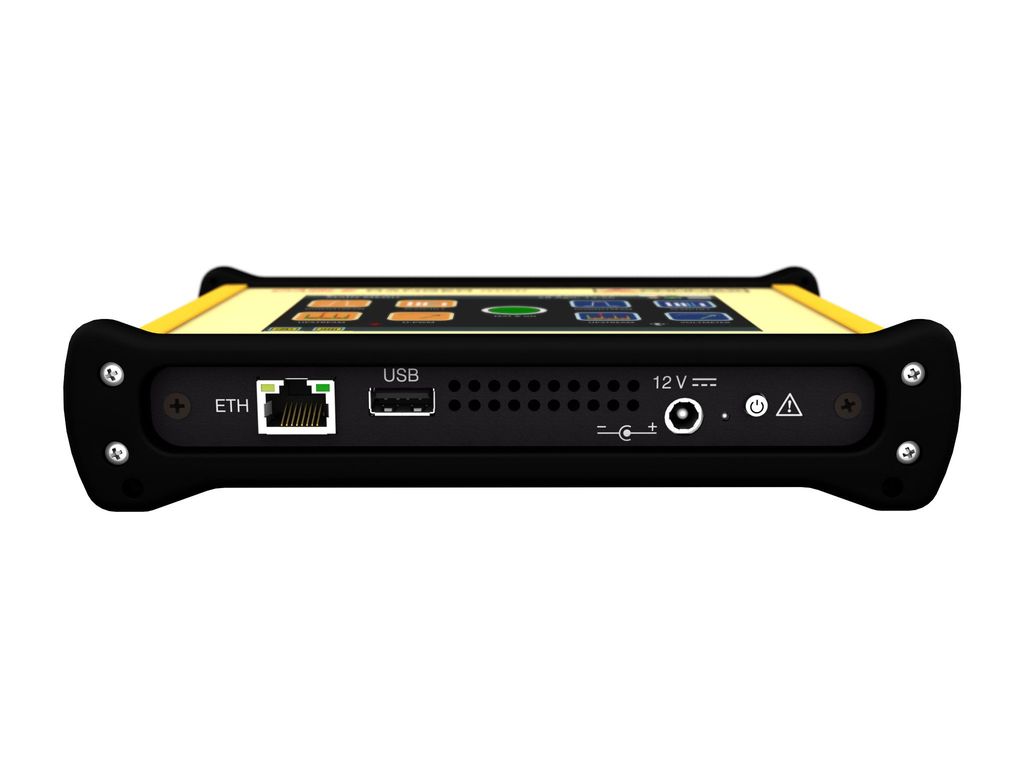

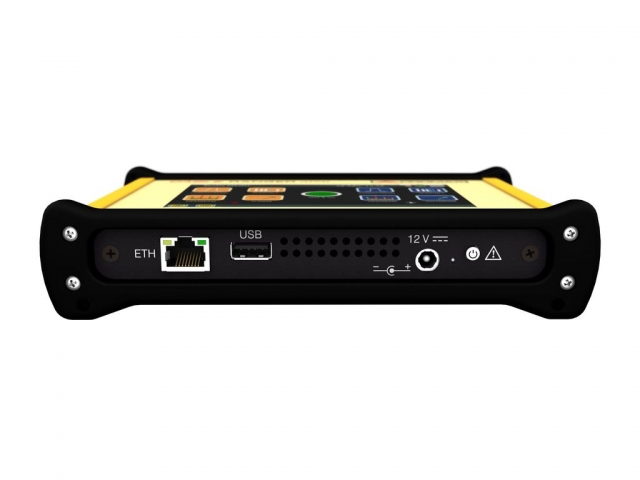

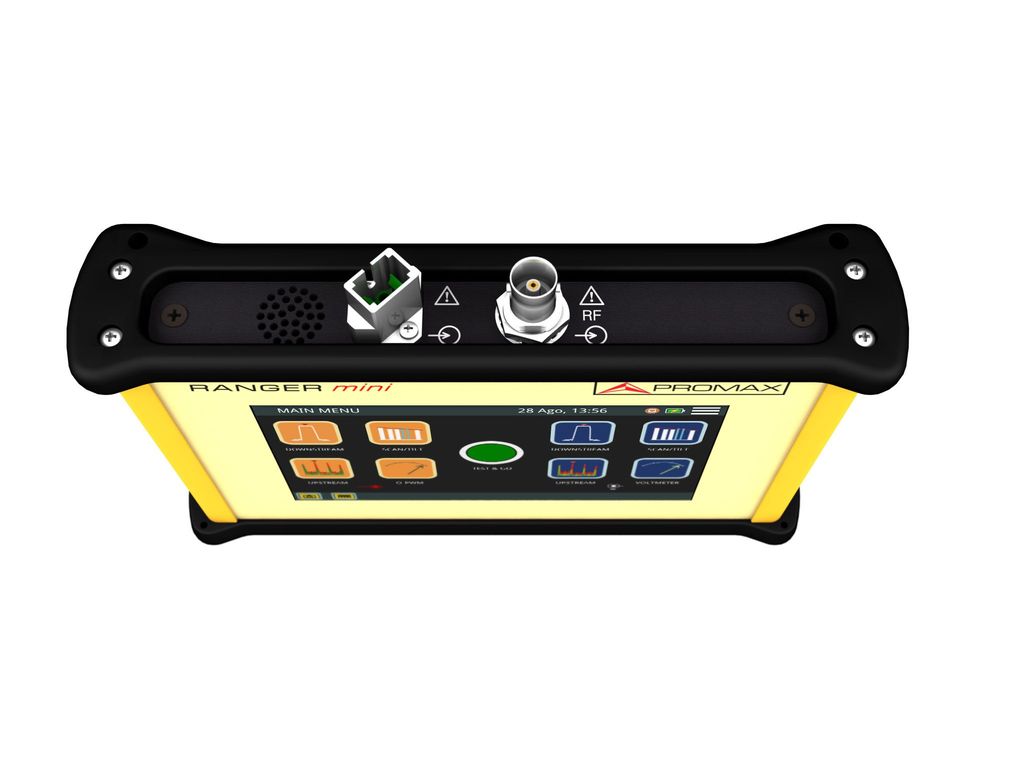

INTRĂRI ȘI IEȘIRI RF, USB, Ethernet, Alimentare
ECRAN Ecran tactil TFT LCD de 5”
TIMP DE FUNCȚIONARE CU BATERIE Mai mult de 4 ore în mod continuu
CARACTERISTICI MECANICE
Dimensiuni 177 (L) x 117 (Î) x 30 (A) mm
Greutate 700 gr
