MEGGER MPAC208 Camera acustica detectie scurgeri gaz, defecte mecanice si descarcari partile electrice

Cod: MPAC208 MPAC208-IECEx 1016-917




Brosura produs PDF, 0.87 Mb
Brosura ROMANA PDF, 5.53 Mb


Descriere

Cameră acustică profesională MPAC208 și MPAC208-IECEx
Identifică rapid și cu încredere scurgerile de gaz, defecțiunile mecanice și descărcările parțiale.

Cameră acustică avansată pentru detectarea scurgerilor industriale, diagnosticare mecanică și monitorizarea descărcărilor electrice parțiale.

  • Identifică rapid problemele
  • Cuantifică scurgerile și pierderile de energie
  • Informații fiabile despre descărcările parțiale (PD)
  • Funcționează în medii zgomotoase
  • Suprapunere termică opțională
  • Disponibilă într-un kit complet

Despre produs

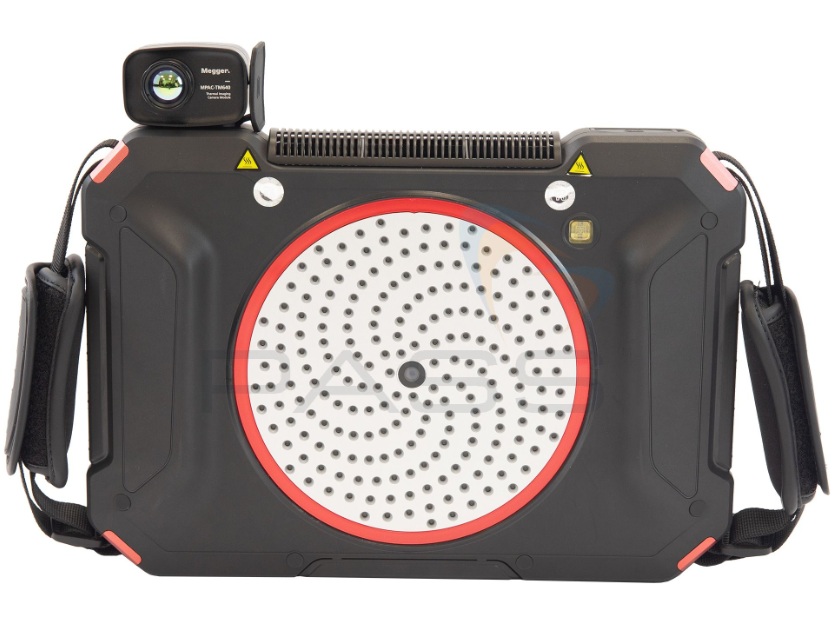

MPAC208 este o cameră acustică de calitate profesională, concepută pentru detectarea rapidă și precisă a surselor de sunet cu ultrasunete în mediile industriale. Aceasta ajută echipele de întreținere să identifice scurgerile de gaz, deteriorarea mecanică și descărcările parțiale (PD) în sistemele electrice de înaltă tensiune, fără a fi nevoie să întrerupă operațiunile.

În centrul său se află o matrice de microfoane MEMS (sistem micro-electromecanic) cu 208 de canale, care oferă sensibilitate de la 2 kHz la 100 kHz, permițând MPAC208 să detecteze chiar și scurgeri foarte mici și modele ultrasonice subtile.

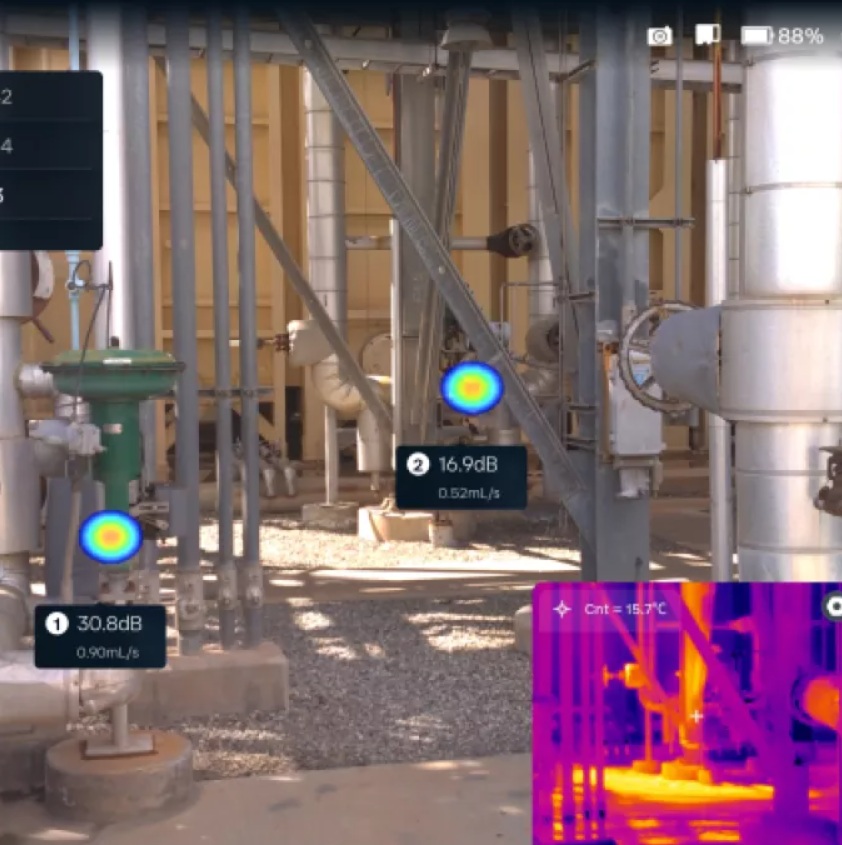

Datele acustice sunt combinate cu o cameră optică de 13 MP și afișate pe un ecran tactil capacitiv de 8 inci, prezentând suprapuneri vizuale clare, în timp real, care fac sursele sonore imediat vizibile.

Camera MPAC208-IECEx oferă toate caracteristicile standardului MPAC208, dar este certificată pentru utilizare în atmosfere explozive de clasa 2.

Concepută pentru medii industriale reale
Cu o rază de detecție de până la 200 m, MPAC208 este potrivită atât pentru inspecția de proximitate, cât și pentru siguranța la distanță la substații, tablouri de distribuție sau în timpul lucrărilor la liniile aeriene.

Funcția Focus suprimă zgomotul de fundal, permițând operatorilor să izoleze sursele sonore țintă chiar și în instalații sau ateliere zgomotoase. Ghidarea direcțională SoundScan™ ajută la localizarea scurgerilor care se află în afara cadrului vizibil, ajutând tehnicienii să identifice rapid problemele.

Trei moduri de funcționare principale
Modul Scurgere de Gaz: Estimează automat rata scurgerii, impactul costurilor și distanța până la sursă, ajutând la prioritizarea reparațiilor și la cuantificarea pierderilor de energie.
Mod Descărcare Parțială: Capturează activitatea PD și oferă analiză PRPD (Descărcare Parțială Rezolvată în Fază), susținând detectarea timpurie și clasificarea tipurilor de descărcare.

Mod Mecanic: Identifică uzura rulmenților, scurgerile supapelor, cavitația și modelele de uzură legate de vibrații prin semnături ultrasonice.

Extindeți capacitatea cu corelație termică
Atunci când este echipat cu un modul opțional de imagistică termică, MPAC208 permite vizualizare acustică și termică alăturată. Acest lucru permite utilizatorilor să coreleze semnăturile termice cu anomaliile acustice pentru o evaluare mai rapidă a cauzei principale.

Construită pentru utilizare pe teren
Camera este ușoară (1,4 kg), are un grad de protecție IP54 și este alimentată de baterii inteligente interschimbabile care oferă până la 10 ore de funcționare (include 2 pachete de 5 ore).

Indiferent dacă este utilizată în utilități, instalații industriale, energii regenerabile sau producție, MPAC208 susține mentenanța predictivă, eficiența energetică și siguranța operațională - toate într-un singur instrument portabil.

Verificarea camerei
Accesoriul opțional MPAC-V este conceput pentru a permite verificarea pe teren a parametrilor operaționali ai camerelor MPAC. O rutină automată, încorporată în camerele MPAC, va verifica răspunsul în frecvență, precum și SPL-ul (nivelul presiunii sonore) măsurat de cameră. În plus, verifică calibrarea vizuală a locației microfoanelor.


Accesorii standard

Cameră imagini acustice MPAC208 1016-917
Accesorii incluse
Curele de mână
Curea de umăr
Încărcător de rețea universal
Cablu de încărcare USB-C
Căști
Cutie de transport
Card microSD de 64 GB
Cititor de carduri microSD USB-A
Stick de memorie USB-C/USB-A de 8 GB
Instrument de curățare
Acumulator inteligent (x2)
Încărcător de baterii inteligent
Software de analiză acustică și termică


Optiuni recomandate

Accesorii opționale
Modul de imagini termice (rezoluție 364 x 288) 1016-920
Modul de imagini termice (rezoluție 640 x 512) 1016-921
Dispozitiv de verificare a camerelor acustice MPAC-V 1016-919
Acumulatori inteligenți de rezervă 1016-924

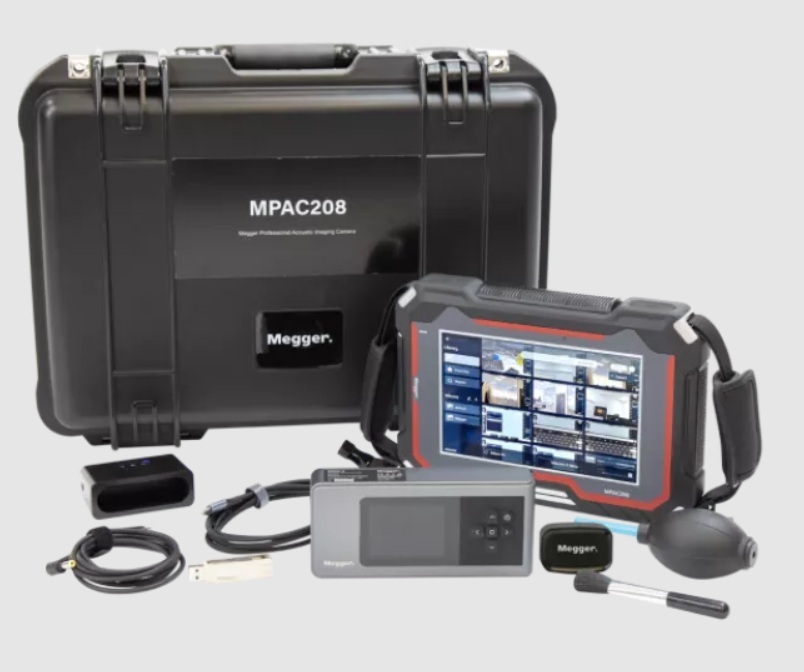

Set profesionist MPAC208 cu cameră acustică
MPAC208, dispozitiv de verificare MPAC-V/generator
de ultrasunete și modul de cameră termică
(rezoluție 640 x 512) 1016-922
