Sistem de localizare defecte pe cabluri de medie si joasa tensiune Seba SFX 5-1000

Cod: Seba-KMT SFX-5-1000 SPG-5-1000




Brosura produs PDF, 1.15 Mb


Descriere

SPG 5-1000



Beneficii

  • Sistem complet pentru încercarea, prelocalizarea si localizarea exacta a defectelor în retele de JT
  • Tehnologie brevetata ICE pentru retele de JT cu bransamente
  • Constructie compacta si usoara
  • Operare usoara prin meniuri intuitiv
  • Standarde de siguranta ridicate





Descriere

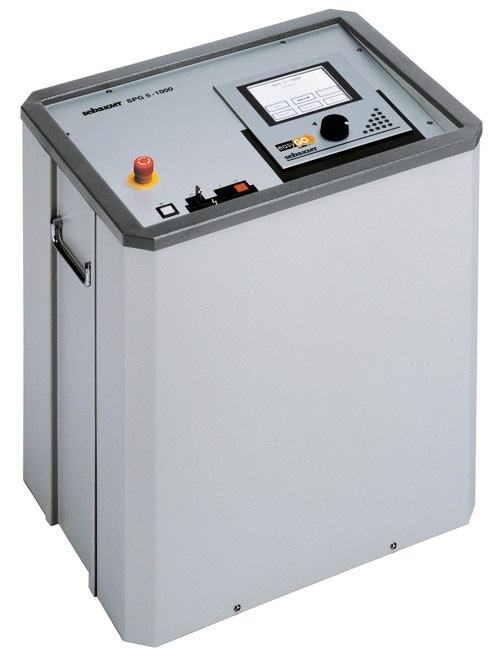

SPG 5-1000 este un sistem portabil multifunctional

pentru încercarea si conditionarea (arderea) cablurilor si

prelocalizarea si localizarea exacta a defectelor în

retelele de distributie de joasa tensiune.

Utilizând o noua metoda brevetata de prelocalizare

ICEplus operatorul are la dispozitie un instrument usor

de folosit pentru prelocalizarea defectelor în retelele cu

multe bransamente, în care localizarea defectelor era

foarte dificil de efectuat.

Principiul de masura utilizeaza pentru a determina

distanta pâna la defect componenta de joasa frecventa a

semnalelor în impulsuri, în timpul unei descarcari la locul

cu defect.

Problemele obisnuite ale reflexiilor si atenuarii în

bransamente, probleme întâlnite atunci când se utiliza un

reflectometru si metoda ARM® nu mai apar în noua

metoda ICEplus. Prelocalizarea este posibila indiferent

de numarul de bransamente de pe sectiunea respectiva.

Dimensiunile mici si greutatea redusa au fost obtinute

prin utilizarea unei surse de înalta tensiune electronice, a

condensatoarelor selectate discret si a unui sistem de

comutatie de înalta tensiune conceput recent.

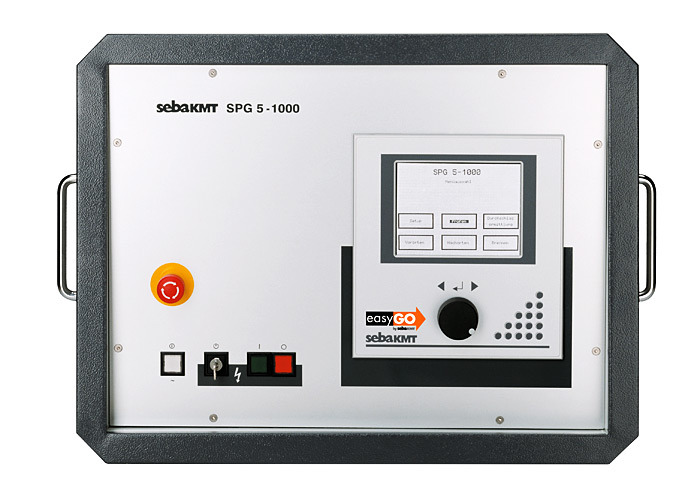

Unitatea este controlata printr-un panou central de

comanda si control cu un buton de comanda rotativ si

are un afisaj grafic pentru selectia modurilor de încercare

si a parametrilor.

Manevrarea usoara faciliteaza operarea cu succes a

aparatului chiar si de personal mai putin pregatit, fara a

sacrifica siguranta sau obtinerea rezultatelor optime.



Performante deosebite:

 Control cu afisaj VGA ¼ si buton de comanda rotativ

 Soft usor de utilizat, ce garanteaza un nivel ridicat de

confort si siguranta operationala

 Prelocalizarea exacta cu ICEplus, independent de

numarul de bransamente (optional)

 Unda de soc pentru localizarea exacta acustica

 Compact si robust, utilizând o sursa de IT si un

comutator de IT electronice



Moduri de lucru:

o Încercare cu pâna la 5 kV

o Identificarea automata a descarcarilor

o Prelocalizare cu ICEplus

o Conditionarea defectului / arderea

o Localizare exacta acustica

o Localizarea defectelor de manta (tensiune pas)



Accesorii standard

Set livrat

SFX 5-1000 SPG 5-1000 cu prelocalizare ICE, set cabluri, manual

SPG 5-1000 SPG 5-1000, set cabluri, manual



Optiuni recomandate

Accesorii optionale

Prelocalizare ICE

Buton de avarie NAG-1

Receptor unda de soc Digiphone Plus

Locator defecte de manta ESG 80-2

Locator de traseu Ferrolux® sau vLoc

Cadru de transport cu roti
