Sistem cu incercare la inalta tensiune c.a. Seba T22/1

Descriere

Echipament de încercare cu CA

Utilizare

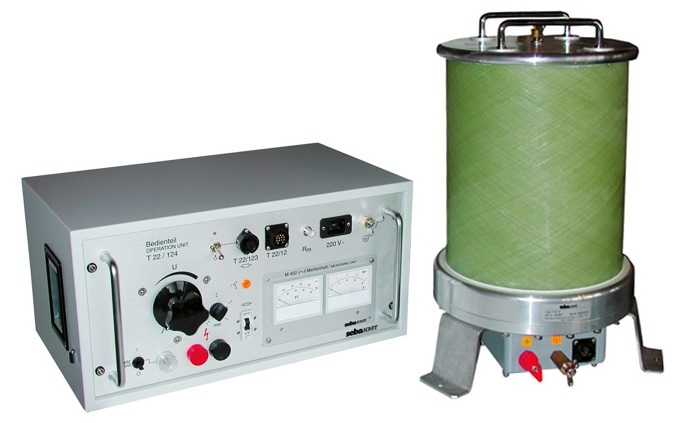

Echipamentul de încercare cu CA Test Set T22/1 este un

sistem de încercare portabil. El consta din doua unitati

separate: unitatea de comanda si unitatea de IT. Aceasta

structura permite operatorului sa foloseasca echipamentul

în teren, fara a avea nevoie de mijloace de transport

specializate. Echipamentul de încercare poate fi dotat

suplimentar cu o dioda redresoare, pentru încercarea cu

CC cu tensiuni de pâna la 80 kV.

Echipamentul T 22/1 este utilizat pentru:

• Încercarea cu tensiune CA a instalatiilor cu o capacitate redusa (de exemplu: comutatoare de IT cu carcasa metalica, conf. VDE 0670)
• Încercarea cu tensiune CC de pâna la 80 kV, prin utilizarea unei diode redresoare suplimentare, a cablurilor, accesoriilor de cabluri, instalatiilor si echipamentelor

Performante deosebite

• Încercare continua cu tensiune CA de pâna la 75 kV la 1 kVA
• Set compus din unitati functionale:
• T 22/124 unitatea de comanda
• T 22/12 transformatorul izolat cu SF6
• Protectie integrata la suprasarcina
• Încercarea cu CC cu dioda optionala

Metoda de lucru

Transformatorul de înalta tensiune izolat cu gaz SF6

produce o tensiune înalta de pâna la 75 kV-rms. Aceasta

tensiune este reglabila în mod continuu între 0 si 75 kV

printr-un transformator de reglaj.

Pentru încercarea cu tensiune CA, tensiunea de iesire

este calculata si indicata din masurarea tensiunii din

primarul transformatorului de IT, ponderata cu raportul de

transformare (sistem de masura M 402).

Tensiunea de încercare în CC este produsa utilizând o

dioda suplimentara. Masurarea tensiunii se face în acest

caz utilizând o rezistenta de masura suplimentara si

sistemul de masura M 401.

Specificatii tehnice

Tensiune iesire: 0 .. 75 kV-rms

max. 150 kV-rms cu doua

transformatoare simetrice fata

de pamânt

Durata încarcare: 1 kVA - nelimitat

2 kVA - 20 min.

4 kVA - 1 min.

Curent de scurtcircuit: max. 50 mA (1 min.)

Curent nominal: 13 mA

Sarcina: cca.1000 pF max. 30 min.

Tensiune iesire CC: max. 80 kV la un curent

(cu dioda T 22/121) nominal de 4 mA

Alimentare: 220/240V?10%; 50/60 Hz

Dimensiuni:

Unitatea de control

T 22/124 551 x 255 x 380 mm

Transformatorul

izolat cu SF6 T 22/12  420 mm x 560 mm

Greutate :

Unitatea de control

T 22/124 aprox. 19 kg

Transformatorul izolat cu SF6 T 22/12 aprox. 29 kg
