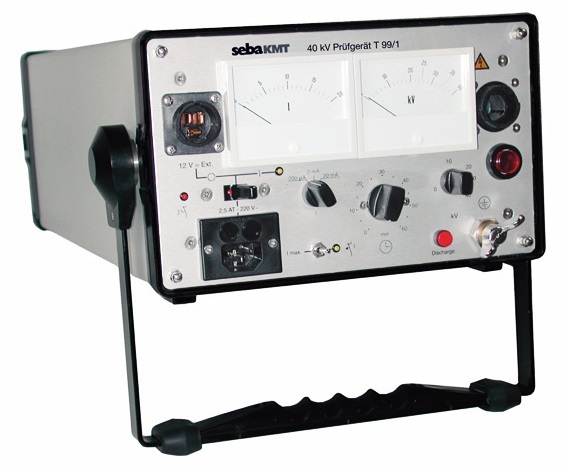

Trusa incercare rigiditate dielectrica cabluri 40kV DC Seba T99/1

Cod: Seba-KMT T99/1




Brosura produs PDF, 0.3 Mb

Descriere

Test Unit 40kV T99/1

Încercarea rigiditatii dielectrice a

cablurilor, accesoriilor acestora,

echipamentelor si instalatiilor



Descriere

Echipamentul de încercare cu înalta tensiune T 99/1 este

un dispozitiv portabil si puternic capabil sa genereze o

tensiune de CC de pâna la 40 kV.

Echipamentul de încercare T 99/1 este utilizat pentru:

Încercarea cu pâna la 40 kV a rigiditatii dielectrice a

cablurilor, accesoriilor de pe cabluri, echipamentelor si

instalatiilor

Localizarea defectelor cu impedanta ridicata si a celor

intermitente de pe cabluri în retelele de joasa si medie

tensiune prin metoda cuplarii în tensiune în

combinatie cu un reflectometru

Conversia defectelor cu impedanta ridicata si a celor

intermitente în defecte cu rezistenta scazuta (ardere)

Carcasa rezistenta la socuri, care contine toate

componentele de înalta tensiune, precum si descarcarea

automata a obiectului încercat dupa oprire sau în caz de

cadere accidentala a tensiunii de alimentare asigura o

protectie maxima pentru operator. Constructia protejata la

scurtcircuitare si curentul mare de iesire al T 99/1 îl fac

adecvat pentru localizarea defectelor de pe cabluri prin

metoda cuplarii în tensiune (Decay).



Caracteristici deosebite ale T 99/1

Usor (cascada de înalta tensiune izolata în SF6)

Tensiune reglabila continuu pâna la 40 kV

Masurarea curentului în 3 domenii: 200 uA, 2 mA, 20 mA

Alimentare - baterie de 12 V sau de la retea 230 V

Sistem de descarcare încorporat cu descarcare

automata dupa oprire, caderea tensiunii de alimentare

sau dupa apasarea butonului de descarcare

Temporizator integrat, reglabil între 0 si 60 minute

Limitarea tensiunii de iesire

Oprire în caz de supracurent



Ideal pentru aplicatii în teren

Usor si compact

Siguranta marita prin descarcatorul intern



Accesorii standard

Set livrat

T99/1 Test Set 40kV

Cabluri de conexiune

Manual de operare



Optiuni recomandate

Accesorii optionale

Cablu de alimentare de la baterie cu crocodili

Geanta pentru accesorii

Rezistenta de siguranta < 70 kV
