Reflectometru portabil defectoscopie cabluri electrice Seba Teleflex SX

Descriere

Reflectometru portabil pentru sisteme de defectoscopie cabluri

Functii speciale

• Domeniu 20 m … 160 km
• Tehnologie ARMslide cu 15 reflectograme pentru un impuls ARM
• ProRange pentru afi sarea optimizata a detaliilor si in domeniul indepartat
• Suport pentru toate tehnologiile de prelocalizare a defectelor existente
• Reglare automata si afi sarea capatului cablului si a defectului
• Compatibil cu toate sistemele de defectoscopie

Descriere

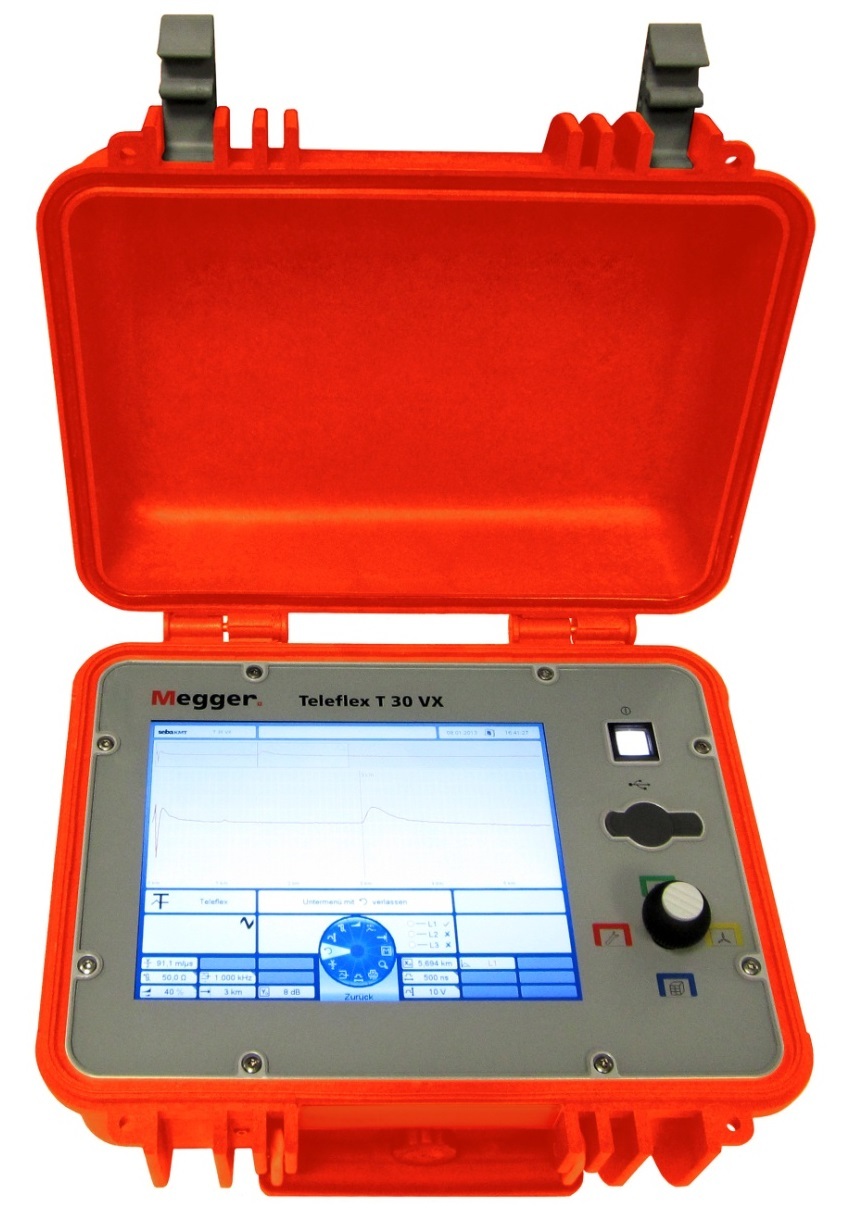

Cu noul Telefl ex SX performantele excelente ale reflectometrului de succes Telefl ex VX au fost transferate intr-o constructie mai mica, portabila si robusta.

Telefl ex SX este operat cu ajutorul unui touchscreen dar si cu butonul rotativ de selectie cunoscut. Interfata este prezentata pe un ecran stralucitor de 10.4".

Telefl ex SX este adaptat special pentru evenimentele rapide din timpul localizarii defectelor pe cablurile de energie. Operarea easyGO este redusa la ceea ce este important si esential si se desfasoara in buna parte complet automat.

Noul hardware, cu parametrii imbunatatiti precum frecventa de esantionare, latimea si amplitudinea impulsurilor, garanteaza acoperirea unor domenii indepartate cu cea mai ridicata rezolutie.

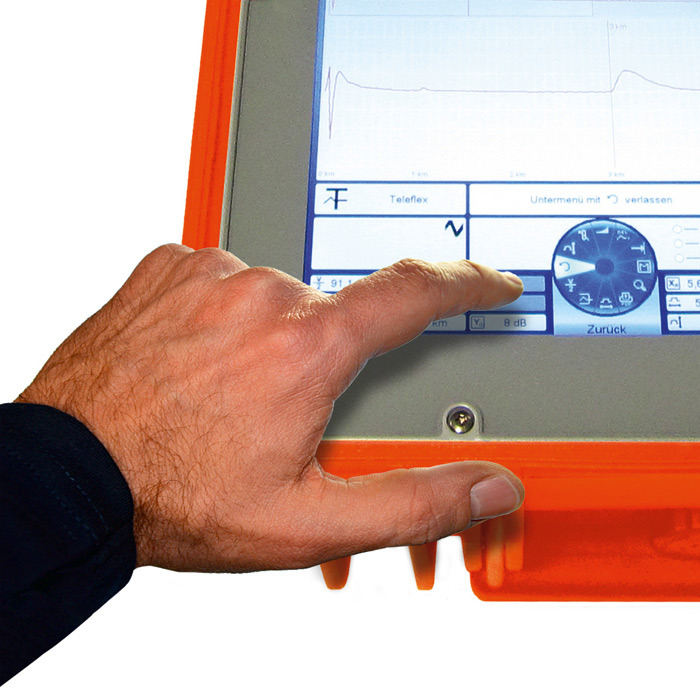

Touchscreen-ul permite o operare si manevrare mult mai usoara si mai rapida, in special in momentele in care se introduc date asa cum este necesar in meniul de intocmire a rapoartelor.

Tehnologia ?U Trigger permite intodeauna o triggerare perfecta, la momentul de timp corect.

ARMslide inregistreaza 15 refl ectograme cu un singur impuls, permitand selectia celei mai bune refl ectograme, functie extrem de utila pentru cablurile difi cile, cum ar fi cele

ude si lungi.

Functia ProRange permite adaptarea amplifi carii in functie de distanta, afi sand evenimentele din domeniul indepartat, cu o amplitudine comparabila cu a celor apropiate.

Telefl ex SX poate fi integrat intr-un sistem prin interfata CAN sau ethernet, permitand controlul de la distanta ca de ex. in aplicatii off shore sau ROV (vehicule operate de la

distanta).

Prin interfata CAN, Telefl ex SX devine o unitate combinata de comanda si control pentru sistemul de localizare a defectelor SPG40, care permite o operare mai usoara si mai intuitiva a intregului proces de localizare a defectelor.

Sistemul de operare LinuxRofera un grad de incredere si de siguranta extrem de ridicat.

Toate avantajele dintr-o privire

» Afi saj mare color de 10.4" transfl ectiv

» Operare usoara cu touchscreen si buton rotativ

» Suport pentru toate tehnologiile de prelocalizare

» Analiza automata a refl ectogramei (indicarea capatului cablului si a pozitiei defectului)

» Baterie integrata

» Performante de varf

» Compatibil cu toate sistemele de defectoscopie

Functii

» ARMslide cu 15 refl ectograme la un impuls ARM

» Tehnologie ProRange

» Refl ectometru cu doua linii (TDR) cu afi sarea simultanaa color a pana la 6 refl ectograme

» Reglarea automata si afi sarea capatului cablului si a pozitiei defectului

» Rezolutie ridicata prin rata de esantionare de 400MHz

» Compensare interna pentru afi sarea optima a detaliilor in domeniul apropiat

» Memorie mare de 2 GB pentru memorarea automata a tuturor datelor de masura

» Interfata USB pentru transfer de date la un stick USB sau imprimanta

» Control distnat al SPG 40

» Generare de rapoarte in format *.pdf

Teleflex SX permite urmatoarele

tehnologii:

» Masurarea refl exiei simetrica/ asimetrica

» Masurare diferentiala / comparativa

» Masurarea refl exiei pe doua faze (TDR)

» Suport optimizat pentru toate metodele de reflexie a arcului prin ?U Trigger

» ICE (metoda cuplarii in curent)

» IFL (localizarea defectelor intermitente)

» DECAY metoda undei calatoare (cuplare tensiune)

» Ardere ARM

» Localizarea descarcarilor partiale
