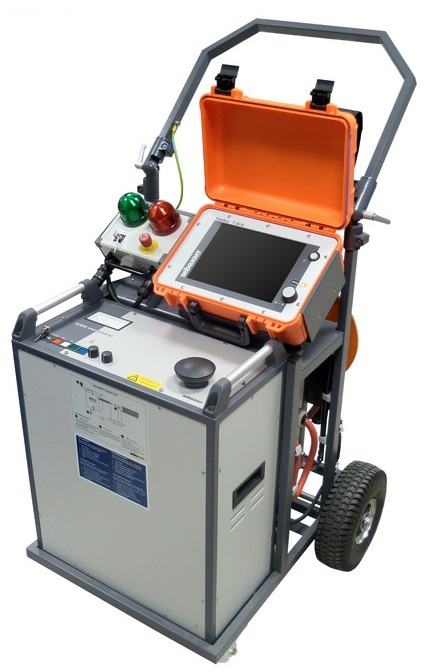

Sistem localizare defecte cabluri de energie si manta Seba Surgeflex SFX 8-1000

Cod: Seba-KMT Surgeflex SFX-8-1000



Brosura produs PDF, 0.29 Mb

Descriere

Surgeflex 8-1000



Sistem mobile pentru localizarea defectelor de pe cabluri de energie



Descriere functionala

Surgeflex 8-1000 este un sistem mobil si ieftin destinat

îndeosebi pentru localizarea defectelor pe cablurile de

joasa si medie tensiune, precum si pe cele de

semnalizari sau de la câmpurile de pompe.

Prin ARM® (metoda reflexiei arcului) avem la dispozitie o

metoda puternica de prelocalizare. Este posibila si

arderea cablului, limitata în timp în cele trei domenii de

tensiune. Defectele de pe cablurile de joasa tensiune pot

fi localizate direct, fara tensiune înalta, cu reflectometrul

Teleflex T30E-PD.

Acesta prin conducerea utilizatorului integrata si operare

printr-un singur buton, ne arata automat în modul ARM®

capatul cablului si pozitia defectului. Chiar si utilizatori

mai putin experimentati pot sa localizeze cu succes

defectele în „Step-by-Step Easy Mode". În „Expert-Mode"

operatorul poate selecta liber toti parametrii de masura.

Generatorul de unda de soc ce furnizeaza impulsuri cu o

energie de 1000 J permite localizarea sigura a defectelor

prin metoda acustica.

Echipamentele sunt montate pe un cadru de transport cu

roti pentru a facilita transportul comod în teren.



Performante deosebite

 Încercare cu pâna la 8 kV

 Prelocalizare:

o Masurarea impulsului reflectat

o ARM® (Metoda reflexiei arcului)

o Metoda cuplarii în curent 2 / 4 / 8 kV

 Ardere (modificarea defectului)

 Localizarea traseului (optional)

 Localizare exacta:

o Masurarea distantei / câmpului acustic

(2 / 4 / 4 kV cu 1000 J)

o Localizarea defectelor de manta

o Metode de audiofrecventa (optional)



Accesorii standard

Set livrat:

Surgeflex 8-1000

constând din: Surge Unit 2 / 4 / 8 kV

Teleflex T30E-PD

Cadru de transport cu roti

Set cabluri de conexiune



Optiuni recomandate

Optiuni / accesorii:

 Locator de defect prin câmp acustic - Digiphone Plus

 Locator de traseu si de defect - Ferrolux® sau vLoc

 Locator de defecte de manta - ESG 80-2
