Analizor IPTV multicast si unicast cu suport SRT PROMAX ATLAS-IP

Cod: ATLAS-IP SRT ST2110 4K




Brosura produs PDF, 0.38 Mb


Descriere

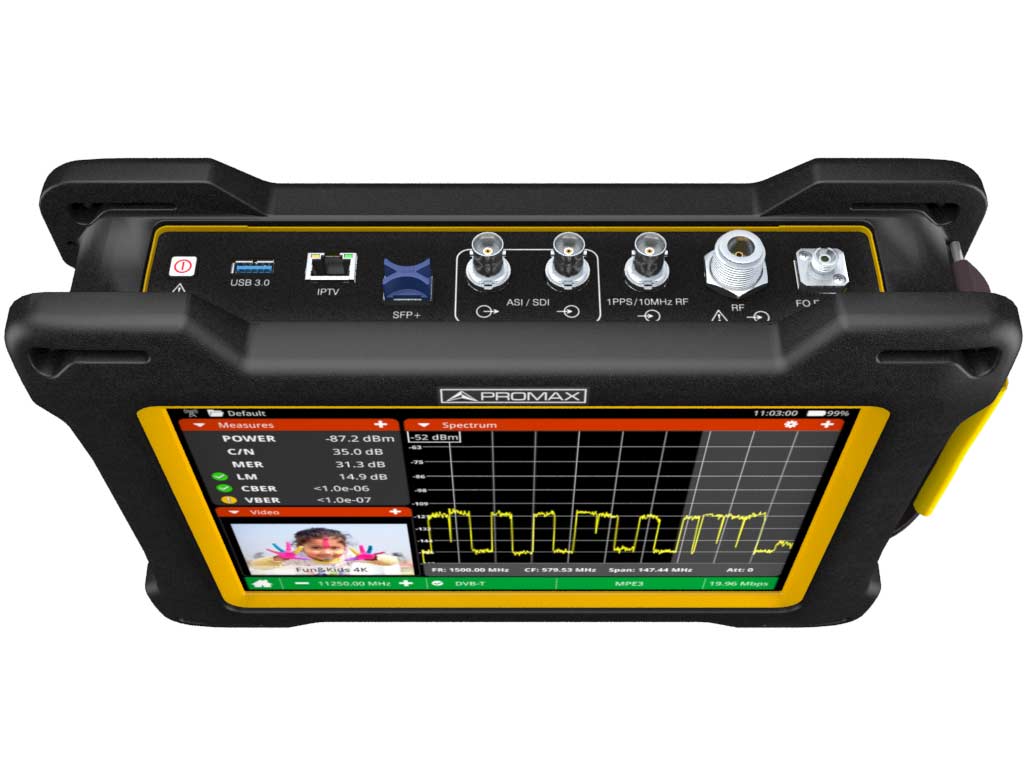

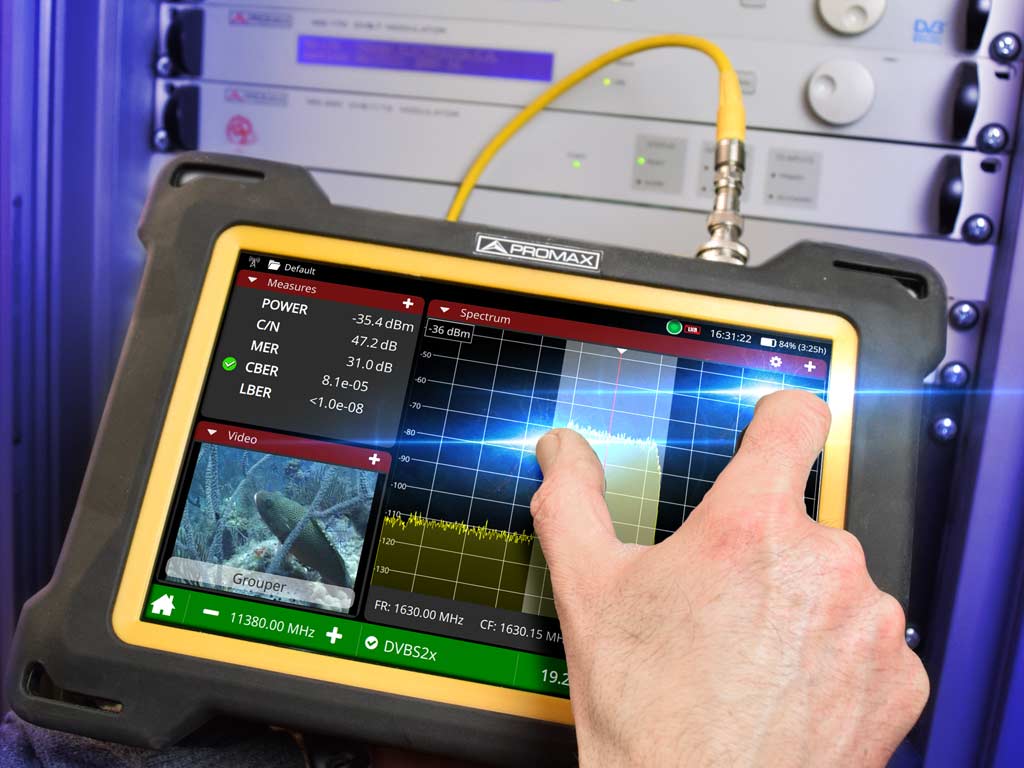

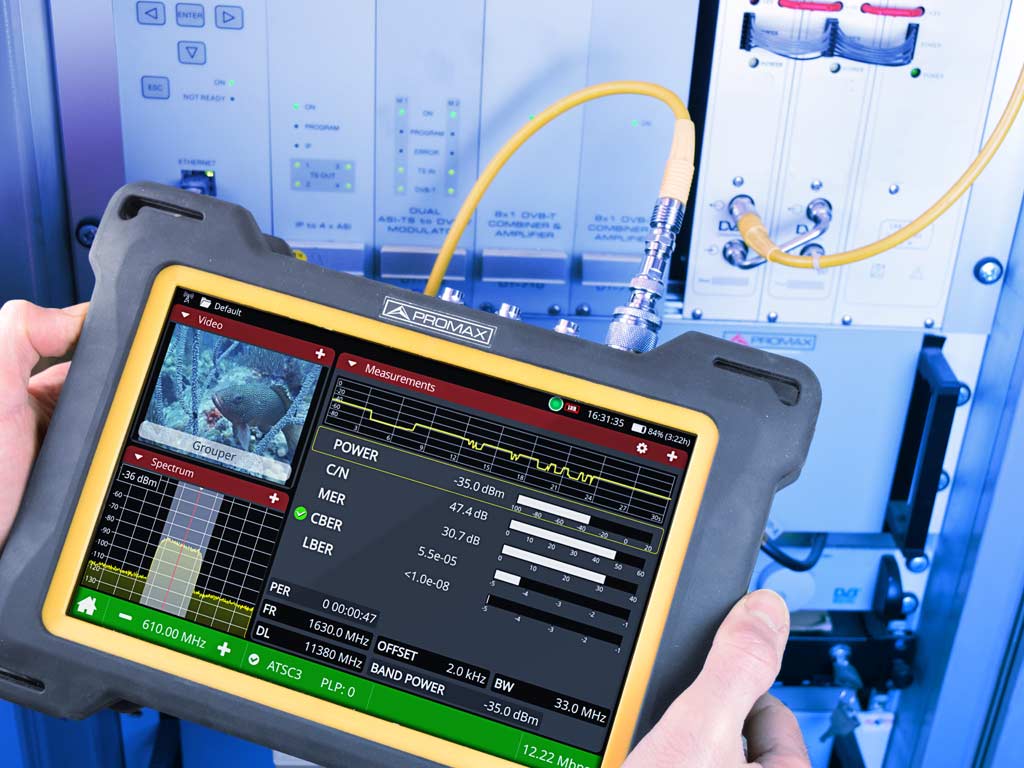

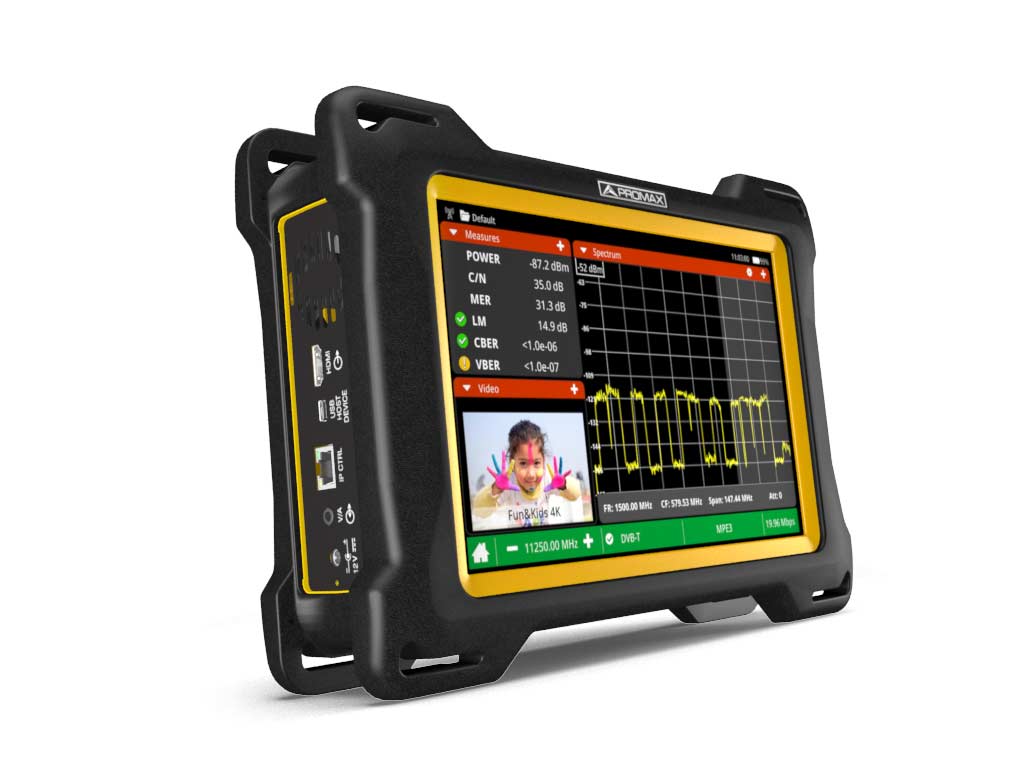

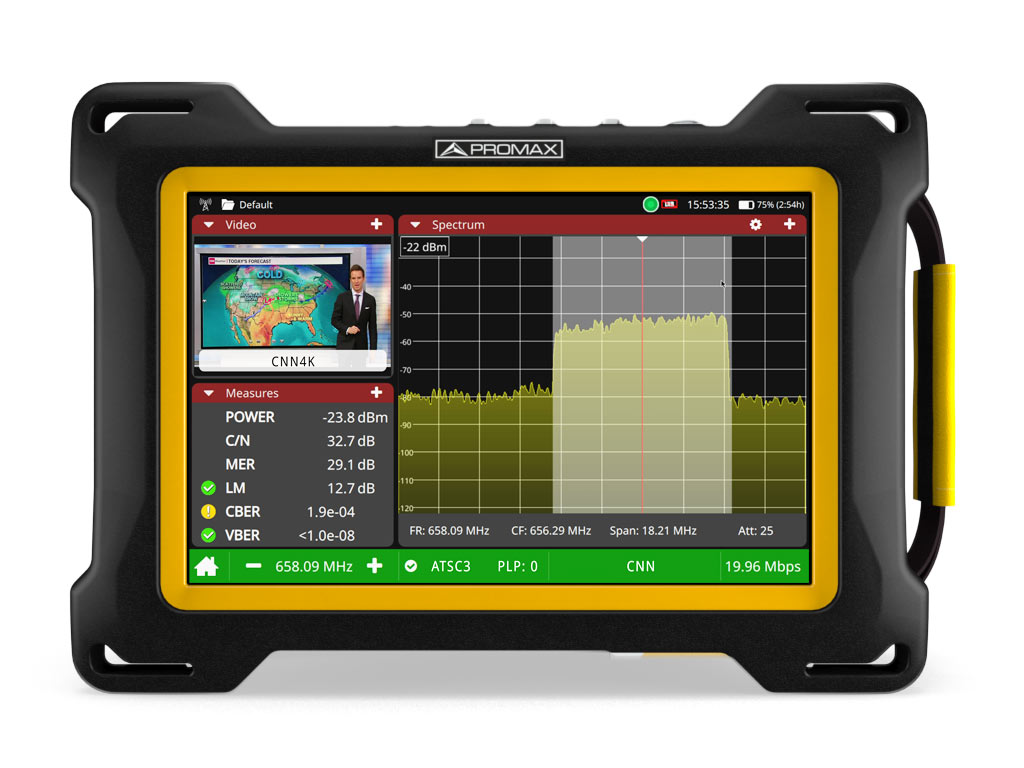

ATLAS IP: Analizor portabil pentru medii de broadcast
ATLAS IP este un analizor IPTV multicast și unicast, cu suport pentru protocolul SRT și opțional ST 2110. Include SD-SDI, HD-SDI și 3G-SDI prin RF (și, la cerere, prin fibră optică).

PROMAX ATLAS IP se impune ca instrumentul esențial de măsurare profesională pentru tranziția All-IP în industria broadcast. Acest analizor IPTV portabil multifuncțional este conceput pentru inginerii care necesită monitorizare critică a fluxurilor de transport în mediile de contribuție și distribuție. Având suport nativ pentru interfețele IP Multicast/Unicast, 3G-SDI și ASI-TS, permite validarea completă atât a semnalelor comprimate, cât și a celor necomprimate.

Ca punct de referință în instrumentația video profesională, ATLAS IP integrează decodare avansată pentru codecuri 4K UHD H.265 (HEVC) pe 10 biți și sisteme audio Dolby AC4. Capacitățile sale avansate de diagnosticare includ analiza diagramei oculare pentru semnale SDI și monitorizarea protocoalelor de transport cu latență redusă, cum ar fi SRT (Secure Reliable Transport).

Pregătit pentru viitorul producției IP, oferă suport opțional pentru standardul SMPTE ST 2110, asigurând o sincronizare precisă cu ceasul principal PTP al rețelei. Interfața sa intuitivă multi-touch permite gestionarea personalizabilă a tabloului de bord, facilitând detectarea erorilor în timp real în fluxurile T2MI, BTS și MPEG-TS. Optimizați eficiența transmisiilor live și a fluxurilor de lucru din studio cu cel mai versatil analizor de transmisie de pe piață.

MOD DE FUNCȚIONARE IPTV MULTICAST/UNICAST Peste 20 de măsurători (inclusiv Jitter, Rată pachete, Histogramă + jitter, Timp de sosire inter pachete). Multicast. Recepție T2MI și BTS.
MOD DE FUNCȚIONARE SD/HD/3G-SDI Intrare/ieșire 3 Gbps. Diagramă statistică oculară, detectare erori CRC, monitorizare 16 canale audio AES3, diagramă de modele 1080p 60.
MOD DE OPERARE ASI-TS Acceptă ASI-TS TS, T2MI și BTS
MOD DE ANALIZARE STREAMING Recepție SRT în modurile apelant, ascultător și întâlnire. Peste 12 metrici, inclusiv RTT, latență, pachete NACK și analiza TS primită. Măsurători OTT.

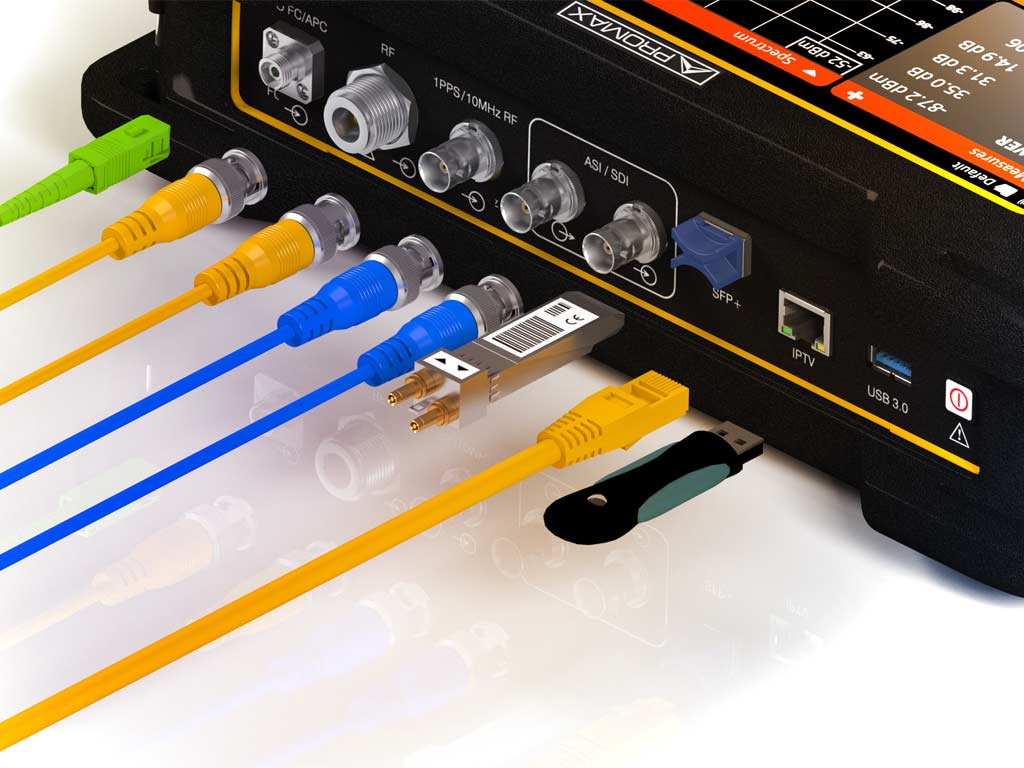

INTRĂRI ȘI IEȘIRI
Intrare și ieșire ASI/SDI (BNC mamă, 75 Ω 3 Gbps)
Conector SFP+
Ieșire HDMI™ (v1.4b până la 3840x2160 pixeli la 30 Hz)
Master/dispozitiv USB 2.0 (Tip C). Stocare în masă și comenzi de la distanță
Ethernet (RJ45) pentru webControl și comenzi de la distanță
Intrare IPTV (RJ45 Ethernet, 10/100/1000 Mbps)
Ieșire audio stereo pentru căști (jack 3,5 mm)
Gazdă USB 3.0 (tip A, dispozitive USB-CDC)
CAM (compatibil DVB-CI, intrare modul)
FUNCȚII
Măsurători SMPTE ST2110 (opțional)
Măsurători SRT
Decodor 4K
Capturi de ecran
Înregistrare service
Planificator de sarcini
Monitorizare semnal
Telecomandă (webControl)
Streaming video/audio
Înregistrare TS
Analiza TS
Multicast IPTV: măsurare, decodare
Diagramă vizuală (HD-SDI, 3G-SDI)
Memorie internă de 8 GB, extensibilă prin USB
OTT
OPȚIUNI
Ieșire optică SDI și ASI
Intrare optică SDI și ASI
Suport protocol ST2110
