Tester portabil rezistenta interna baterii UPS-uri 1.2V..12V Pite 3915

Descriere

• Capacitate baterii 5–6000 Ah
• Celule compatibile 1,2 V, 2 V, 6 V, 12 V
• Interval de tensiune 0,000–16 V
• Rezoluție 0,1 mΩ / 1 mV
• Celule per șir 1–254 celule
• Durata de viață a bateriei >5 ore

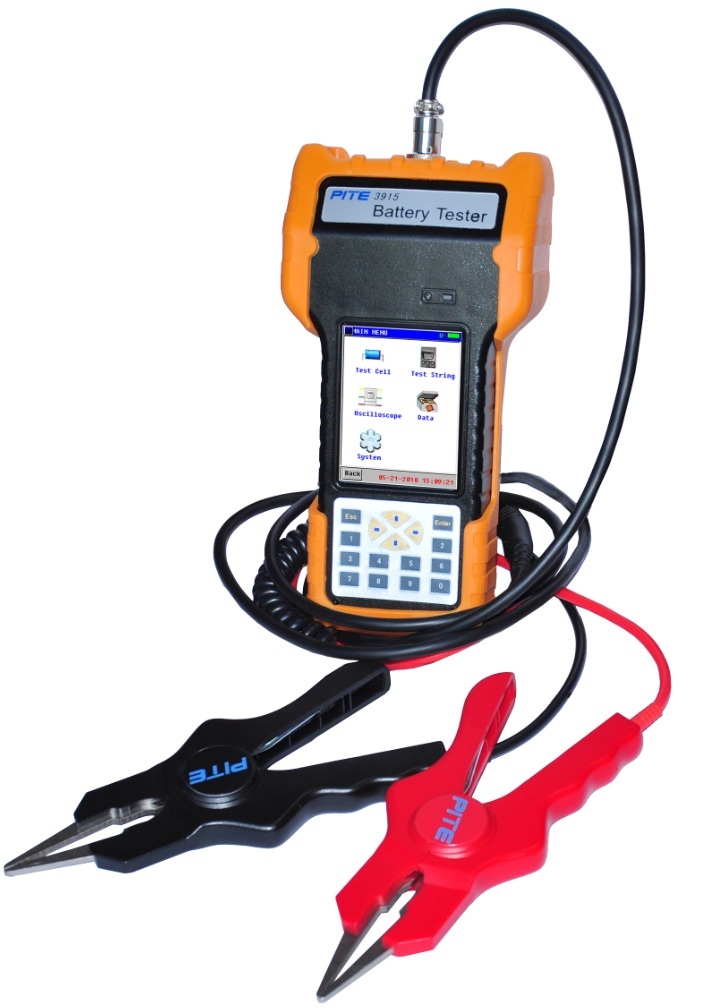

PITE3915 Tester de baterii
Găsiți mai rapid bateriile de rezervă slabe cu ajutorul testării portabile a tensiunii și rezistenței interne/conductanței.


Conceput pentru întreținerea de rutină a bateriilor în stil IEEE, PITE3915 ajută tehnicienii să testeze fiecare celulă dintr-un șir, să compare rezultatele cu valorile de referință și să treacă de la citirile de teren la rapoartele PC fără a întrerupe serviciul.


Pe scurt
• 5–6000 Ah
• Pentru celule de rezervă de 1,2 V, 2 V, 6 V și 12 V
• Interval de tensiune 0,000–16 V
• Rezoluție de rezistență 0,1 mΩ
• Stochează peste 3.000 de celule

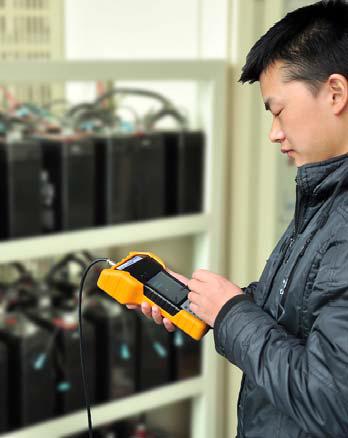

Construit pentru camere de baterii, sisteme UPS și centrale de telecomunicații CC.
PITE3915 combină un tester portabil robust, pini de sondă, clești de testare rezistenți și software pentru PC într-un singur flux de lucru de întreținere. Testerul înregistrează tensiunea și rezistența/conductanța internă în câteva secunde, salvează automat datele și oferă echipelor o bază practică pentru identificarea celulelor degradate înainte ca acestea să devină riscuri pentru sistem.




Ecran tactil color cu operare de la tastatură pentru introducere rapidă pe teren.
Frecvența scăzută de testare ajută la reducerea interferențelor rezistenței capacitive.
Valorile de referință încorporate și pragurile autodefinite permit compararea rezultatelor.
Funcțiile de retestare și compensare ajută la corectarea operațiunilor ratate sau defectuoase.


Date tehnice


Parametrii cheie sunt organizați de la introducerea produsului PITE3915. Confirmați configurația finală și accesoriile cu PITE înainte de a comanda.




Capacitate baterie 5–6000 Ah
Tensiune celule compatibile 1,2 V, 2 V, 6 V și 12 V
Interval tensiune 0,000 V–16 V
Rezoluție minimă rezistență 0,1 mΩ
Rezoluție minimă tensiune 1 mV
Precizie test rezistență ±1,0% citire ±6 cifre
Precizie test tensiune ±0,2% citire ±6 cifre
Număr celule de măsurare per șir 1–254 celule
Memorie date Peste 3.000 de celule
Afișaj 320 × 240 px, ecran tactil TFT de 3,5 in
Alimentare baterie Li-ion 7,2 V / 2400 mAh
Timp de funcționare Peste 5 ore
Mediu de funcționare 0°C până la 40°C, 90% umiditate relativă
Greutate netă 2 kg
Dimensiuni L210 × l110 × Î60 mm


Cum se utilizează în echipe PITE3915?
01
Creați o înregistrare a șirului
Setați informațiile despre locație, șir și celulă, apoi alegeți valorile de referință pentru comparație.


02
Măsurați fiecare celulă
Înregistrați tensiunea și rezistența internă / conductanța cu salvarea automată a datelor.


03
Analizați și exportați
Încărcați rezultatele în DataView pentru a revizui graficele, a identifica celulele slabe și a exporta rapoarte Excel.

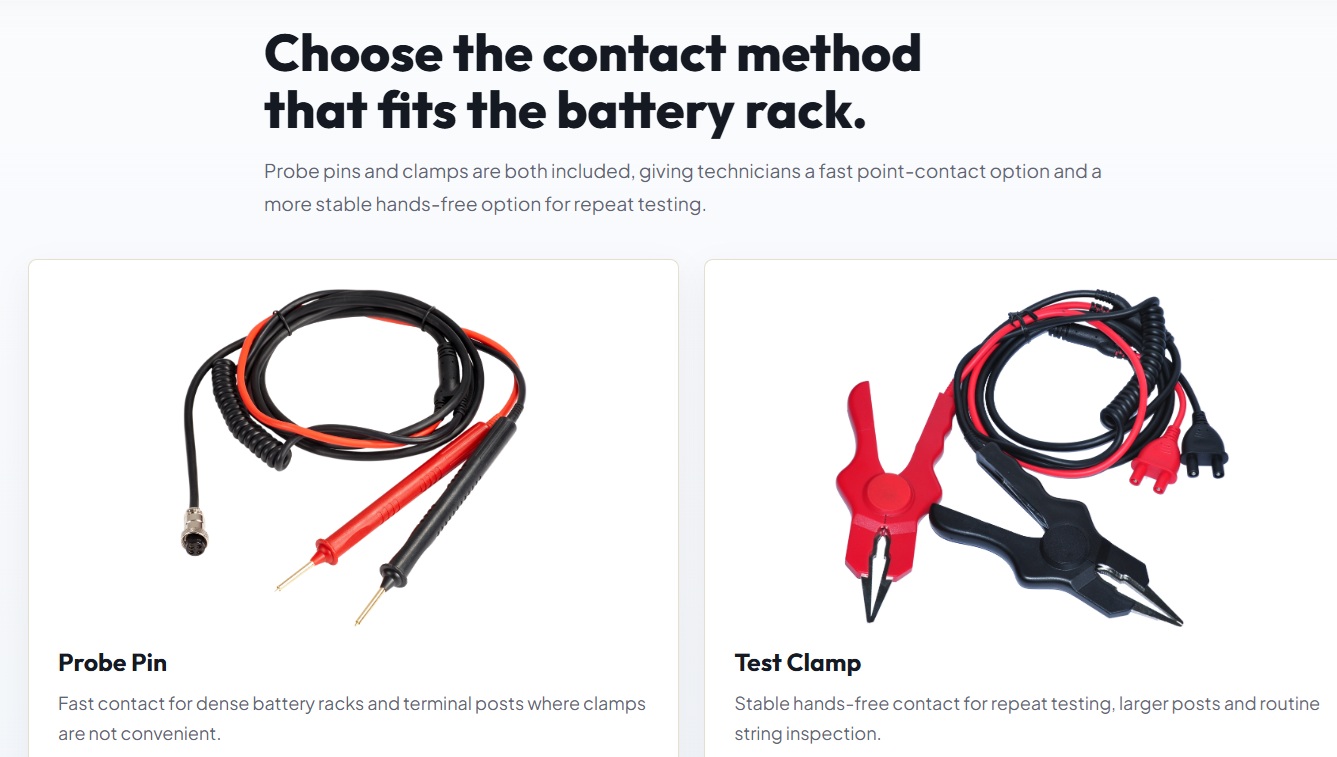

Alegeți metoda de contact care se potrivește rack-ului de baterii.
Sunt incluse atât pinii sondei, cât și clemele, oferind tehnicienilor o opțiune rapidă de contact punctual și o opțiune mai stabilă, fără mâini, pentru testarea repetată.

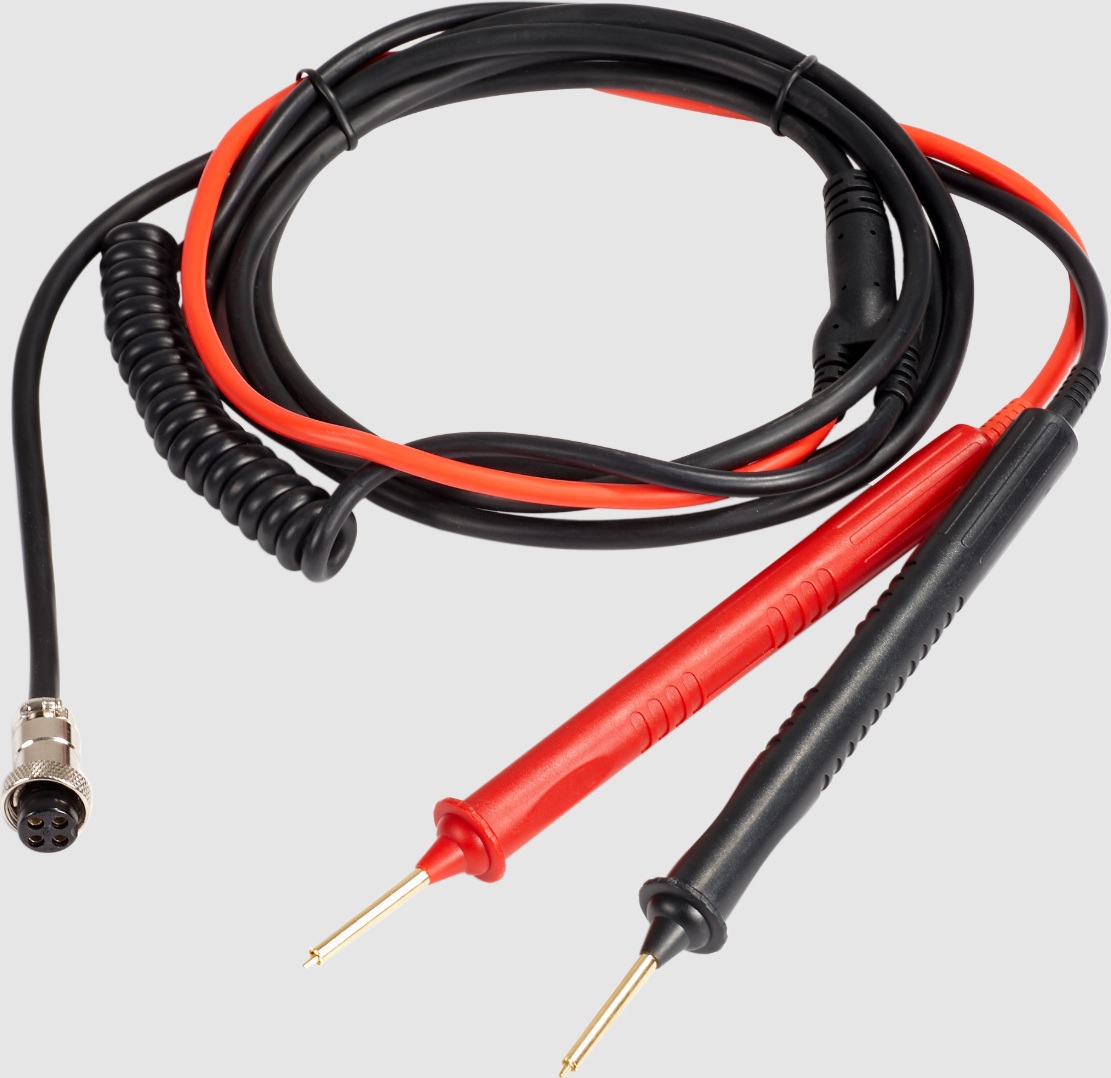

Set de cabluri cu pini sondă PITE3915 - sondă cu pin
Contact rapid pentru rack-uri de baterii dense și borne terminale unde clemele nu sunt convenabile.

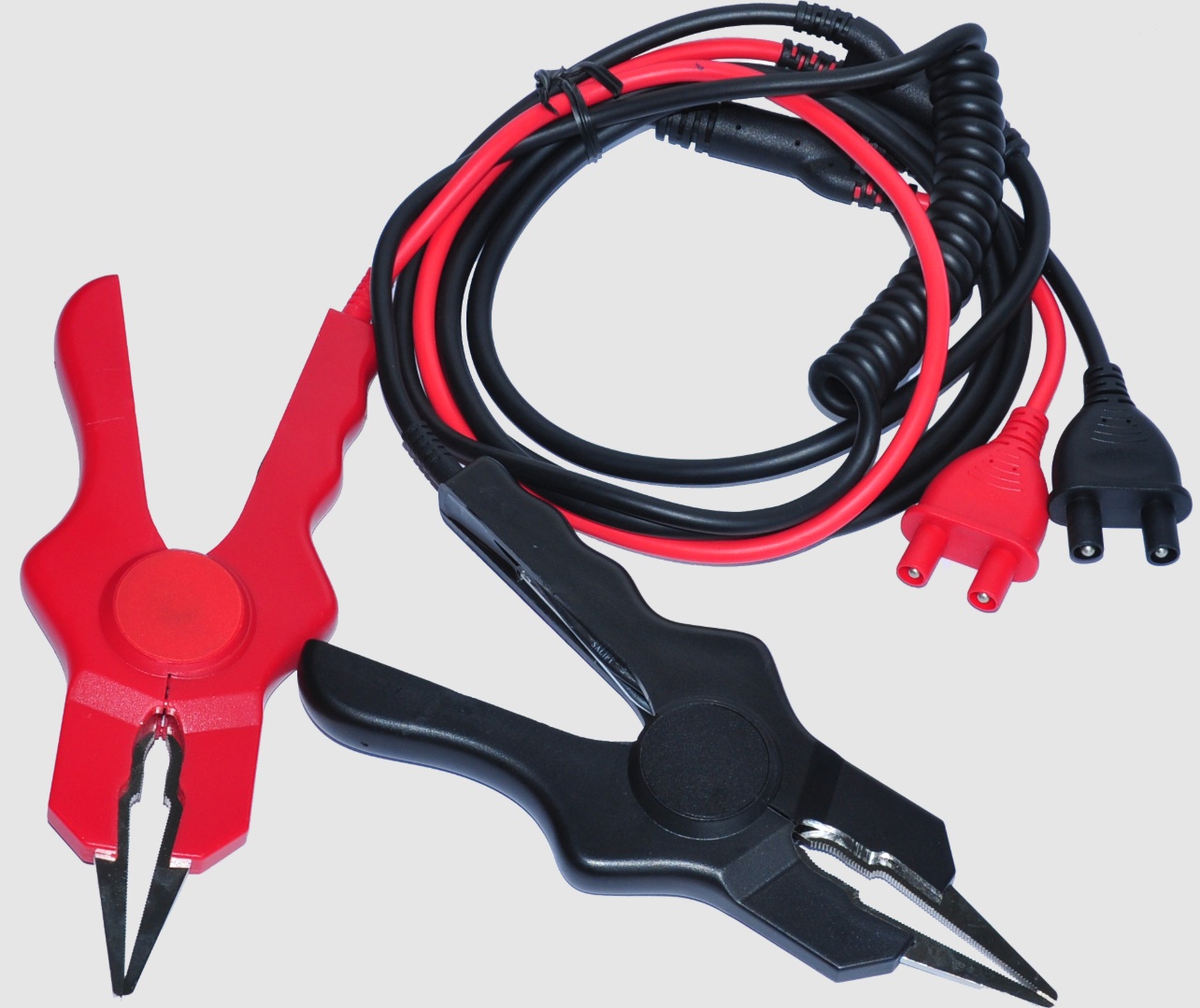

Set de cabluri cu cleme de testare roșii și negre PITE3915 - Clesti de testare
Contact stabil, fără mâini, pentru testarea repetată, borne mai mari și inspecția de rutină a șirurilor.


Măsurați, comparați și documentați fiecare șir de baterii.
Utilizați pinii sondei sau clemele pentru a colecta citiri pe teren, apoi transferați rezultatele în software-ul DataView pentru analiză și raportare.

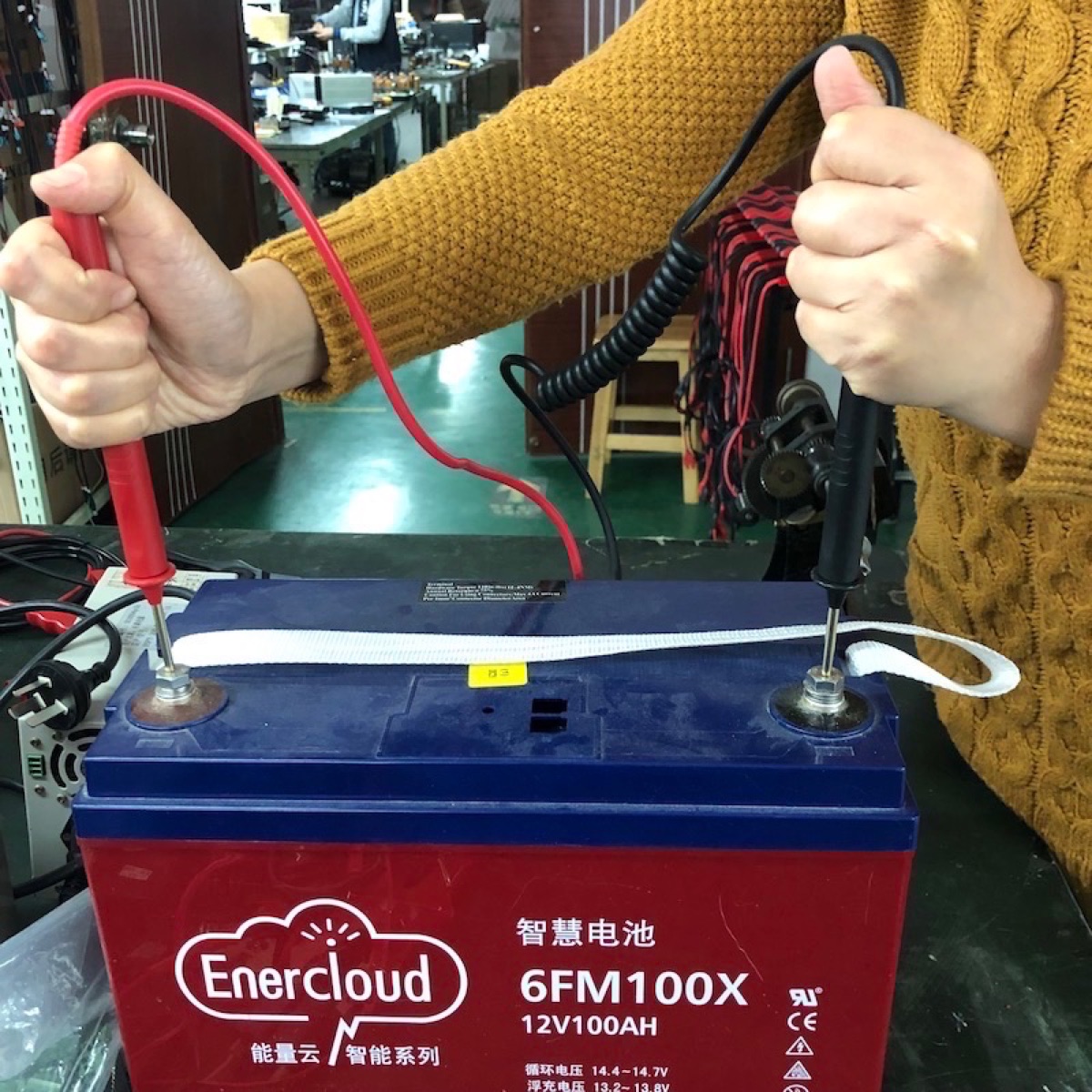

Pinii sondei presați pe un terminal al bateriei pentru testarea PITE3915
01
Conectați cu pinii sondei
Utilizați pinii sondei pentru contact rapid pe bornele bateriei și terminalele înguste.

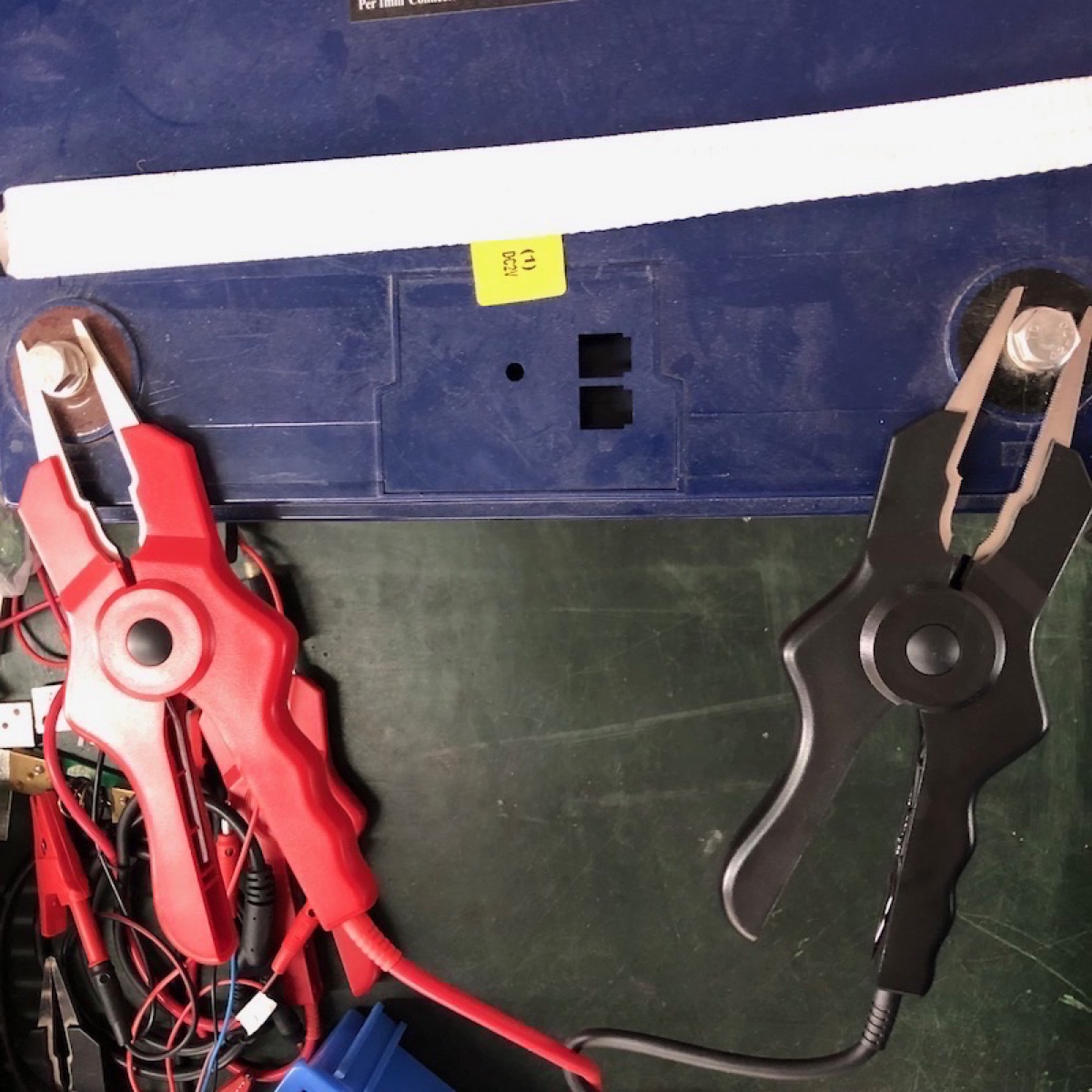

Cleme de testare roșii și negre PITE3915 conectate la o baterie
02
Clemă și șiruri de testare
Comutați la cleme atunci când locația necesită contact hands-free, testare repetată sau terminale mai mari.


Software-ul DataView PITE3915 afișează înregistrările șirurilor de baterii și graficul de stare
03


Revizuiți rezultatele pe PC
Transferați date prin unitatea USB, revizuiți starea celulelor și păstrați înregistrările de întreținere organizate după locație și șir.


Transformați citirile de teren în rapoarte clare.

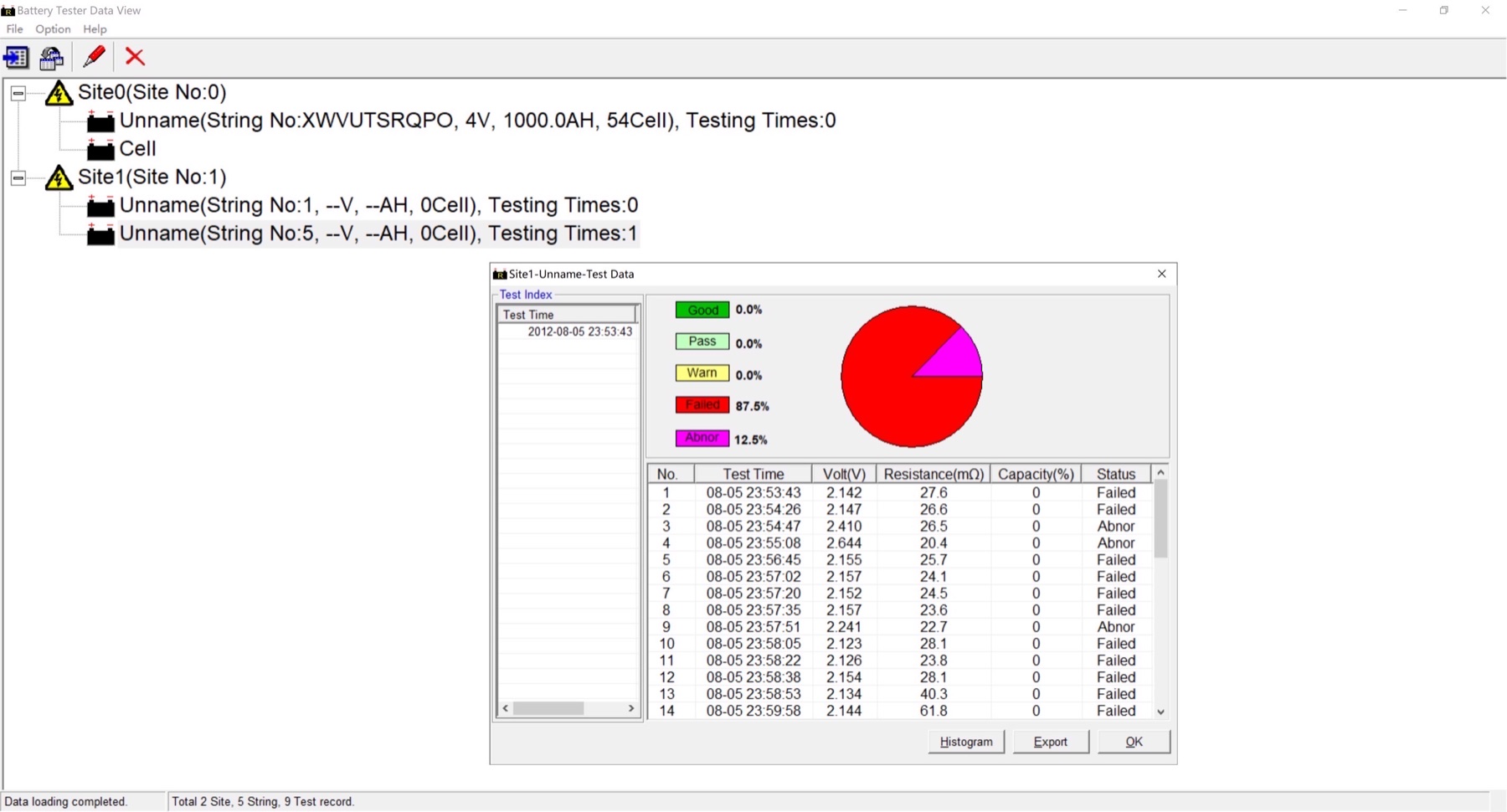

Software-ul DataView inclus încarcă datele de testare de pe unitatea USB, grupează înregistrările după locație și șir, afișează vizualizări tabel și grafic și exportă rapoarte direct în Microsoft Excel.


Diagramă de stare pentru celulele Bun, Admis, Avertisment, Defecte și Anormale
Tabele cu rezultate de tensiune, rezistență și capacitate

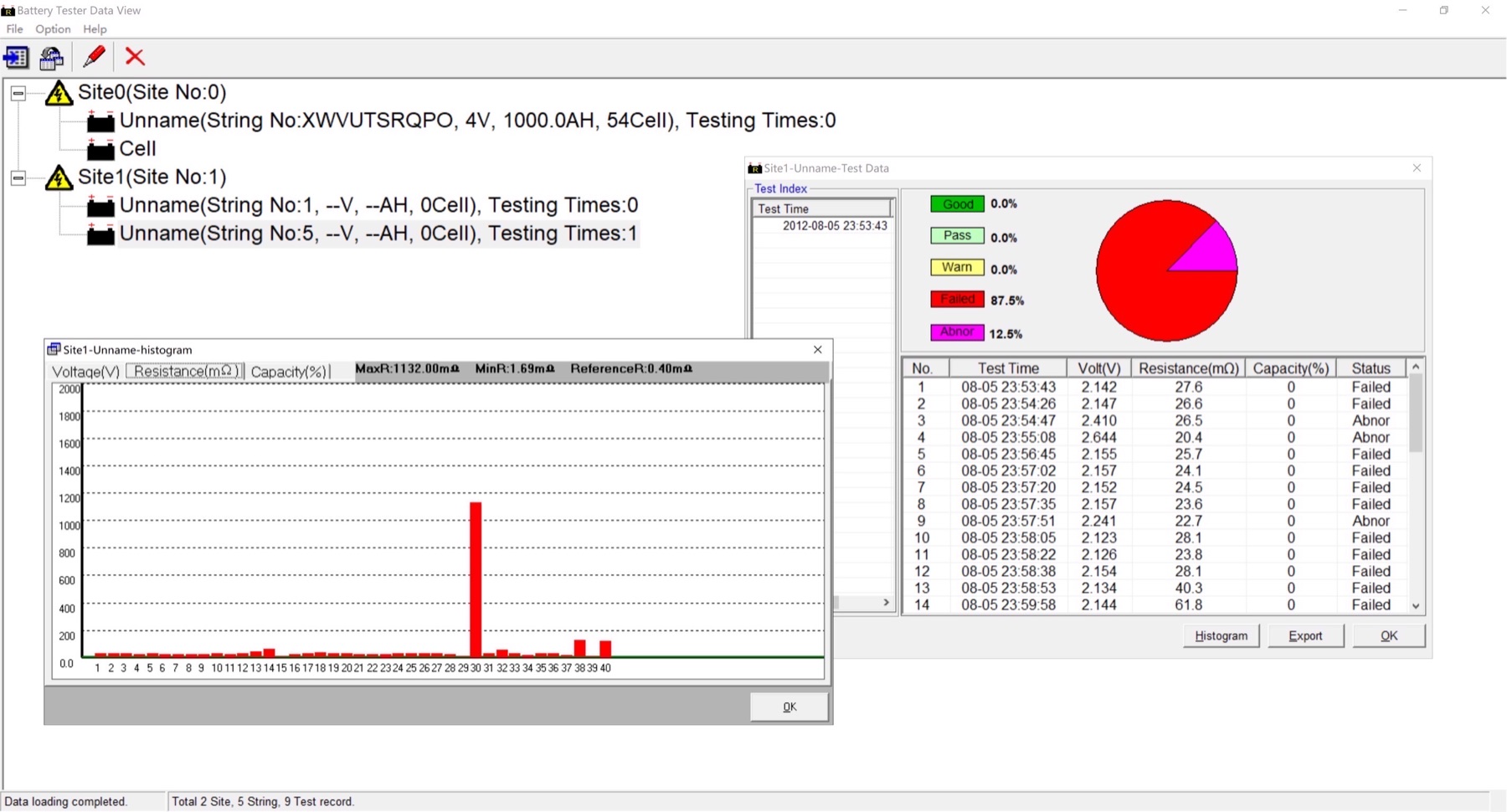

Vizualizare histogramă pentru comparare rapidă a valorilor aberante
Export raport Excel pentru documentația de întreținere
