Trusa testare transformatoare si statii transformare capacitate factor de putere si disipatie MEGGER TRAX

Cod: TRAX TRAX280 TRAX279 TRAX220 TRAX219




Brosura produs PDF, 1.15 Mb
Brosura produs PDF, 10.6 Mb
Brosura produs PDF, 0.41 Mb
Brosura produs PDF, 0.71 Mb
Brosura produs PDF, 0.5 Mb
Brosura produs PDF, 0.63 Mb


Descriere

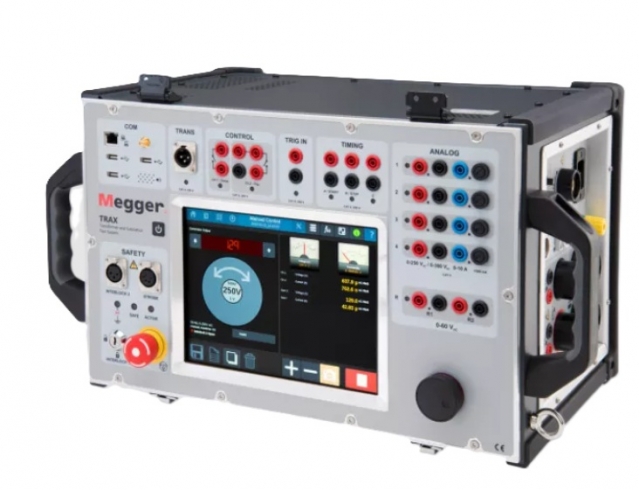

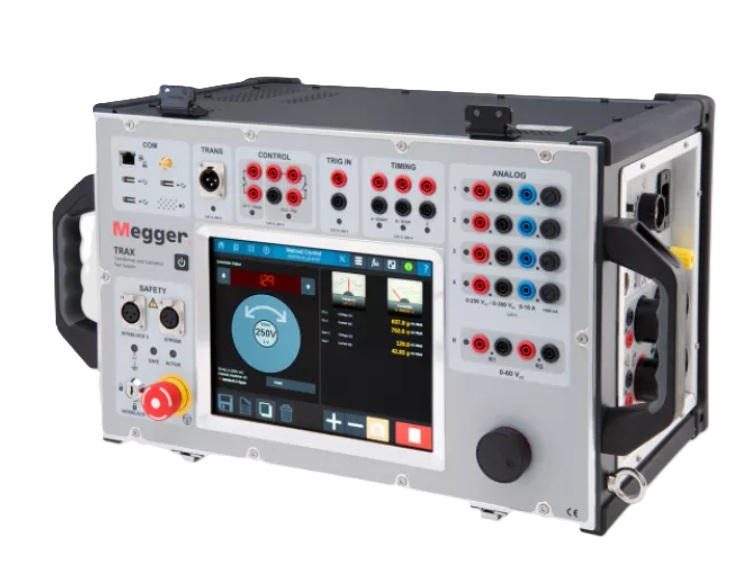

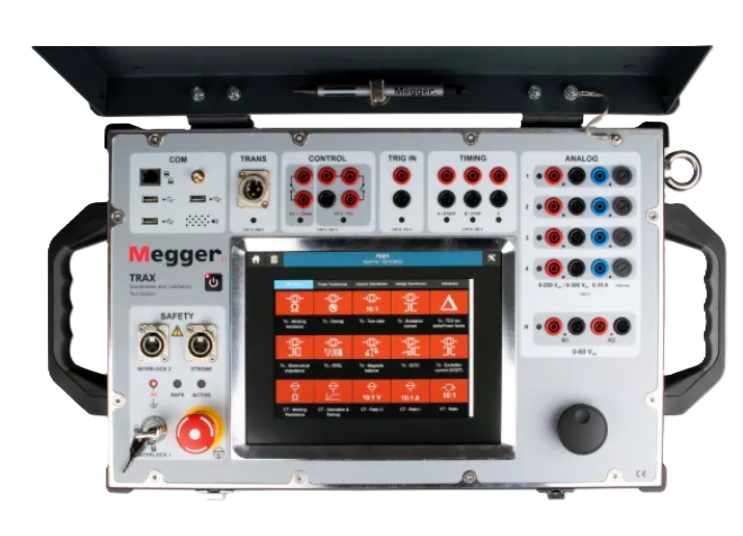

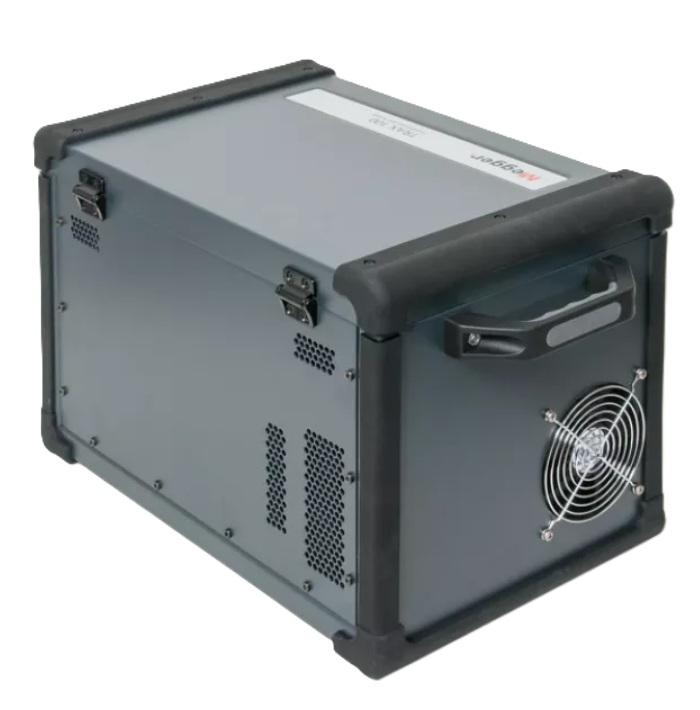

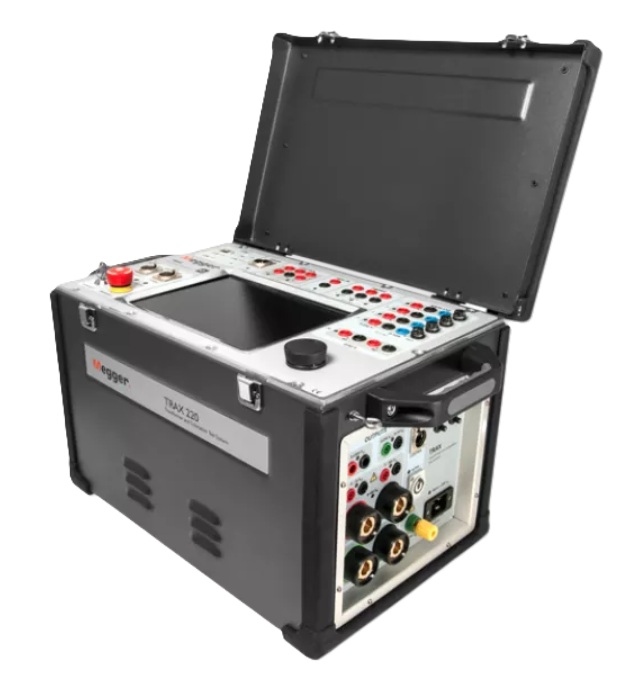

Sistem multifuncțional de testare a transformatoarelor și substațiilor TRAX
Sistem portabil și compact, dotat cu funcții care maximizează conștientizarea stării activelor
TRAX este un instrument multifuncțional decisiv echilibrat, care oferă ieșiri/surse dorite, evitând în același timp greutatea excesivă și păstrând o utilizare ușoară, oferind în același timp o versatilitate amplă

  • Înlocuiește nevoia mai multor seturi de testare
  • Sistem puternic, portabil și compact
  • Reduce timpul de instruire a utilizatorilor și de testare
  • Extinde durata de viață a transformatoarelor de putere
  • Testarea stării izolației la 1 Hz
  • Gestionează și analizează datele de testare

Despre produs
TRAX nu este doar un instrument de testare multifuncțional, ci mai multe instrumente inteligente într-unul singur. Software-ul include mai multe aplicații, ceea ce face rapidă și ușoară efectuarea unei game largi de teste diferite. Hardware-ul, gama de cabluri și accesorii oferă o flexibilitate de neegalat, făcând din TRAX un sistem eficient și care economisește timp.

TRAX este dotat cu funcționalități pentru a face sarcina inginerului de testare mai ușoară și mai rapidă. De exemplu, curentul de testare DC real de 100 A cu o tensiune de conformitate de 50 V pentru măsurătorile rezistenței înfășurărilor sau tensiunea AC de 250 V pentru măsurătorile raportului de transformare. De asemenea, tehnica adaptivă pentru cea mai rapidă și eficientă demagnetizare a miezului unui transformator și tehnica brevetată pentru obținerea unor măsurători autentice, dinamice ale rezistenței pe comutatoarele de prize sub sarcină pentru a determina magnitudinea reală a rezistențelor de tranziție și a timpilor de tranziție. TRAX oferă, de asemenea, testarea factorului de putere/tan delta de 12 kV, corecția patentată a temperaturii, detectarea dependenței de tensiune și testarea răspunsului în frecvență dielectrică cu bandă îngustă (NB DFR), ceea ce îl face un sistem robust de testare a transformatoarelor.

TRAX include tehnologia lider de piață de testare a întrerupătoarelor de circuit de la Megger și este singurul set de testare multifuncțional de pe piață care oferă următoarele teste:

  • Test de temporizare (O, C, OC, CO și OCO)
  • Tensiunea de alimentare a bobinei (tensiunea stației)
  • Rezistența de preinserție (PIR)
  • Curentul bobinei deschise
  • Graficele de analiză a întrerupătoarelor (temporizare, tensiune, curent)
TRAX oferă control manual complet al intrărilor și ieșirilor - un instrument unic pentru depanarea imediată. Procedurile de rutină pot fi reproduse sau modificate folosind funcțiile de control manual pentru a varia tensiunea, curentul și/sau frecvența. TRAX este un laborator portabil de metrologie, ideal pentru utilizatori avansați, instituții de cercetare și specialiști în analiza cauzelor principale.

Controlul manual vă oferă acces pentru a controla și opera:

  • 10 generatoare (AC și DC; tensiune și curent)
  • 6 canale de măsurare (AC și DC; tensiune și curent)
  • Calculator de formule electrice
  • Osciloscop în timp real

Specificații tehnice
Tensiune de intrare 100 - 240 V, 50/60 Hz (±10%)
Curent maxim de ieșire (DC) 100 A (2 min), 70 A (continuu)
Tip de test Sisteme complete de testare a transformatoarelor
Tip de test Capacitate și disipație/factor de putere

Video MEGGER TRAX
