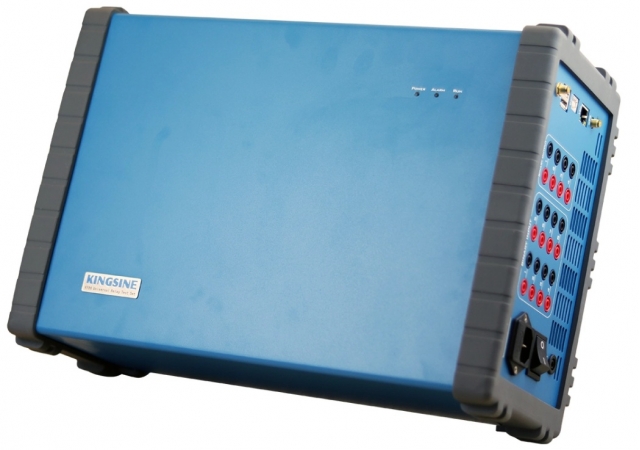

Trusa testat releele de protectie KINGSINE KF85P

Cod: KF85P KF-85P 203034



Brosura produs PDF, 0.15 Mb
Brosura produs PDF, 3.59 Mb


Descriere

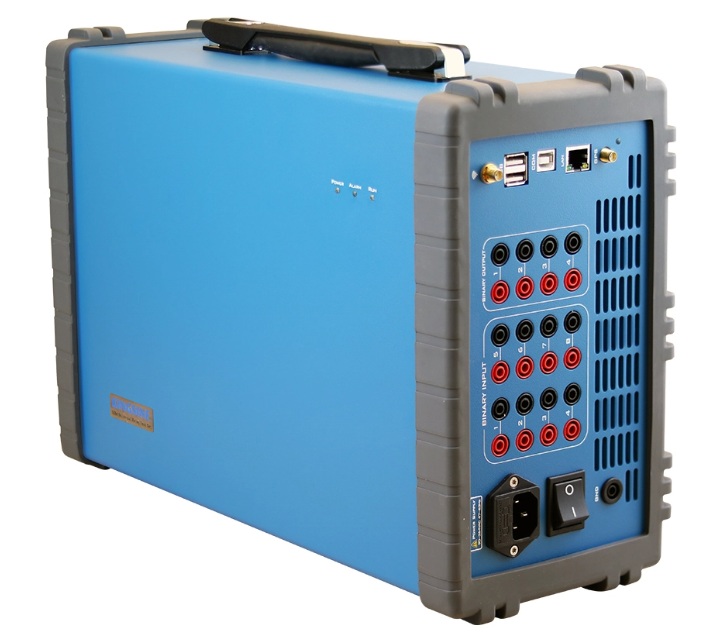

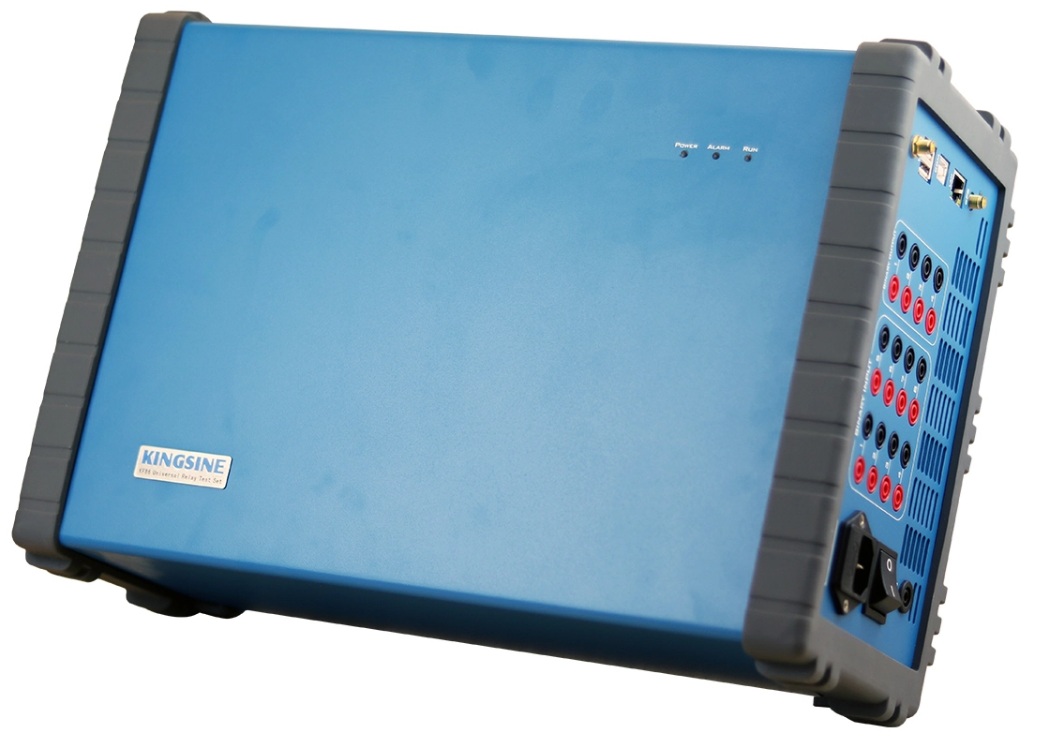

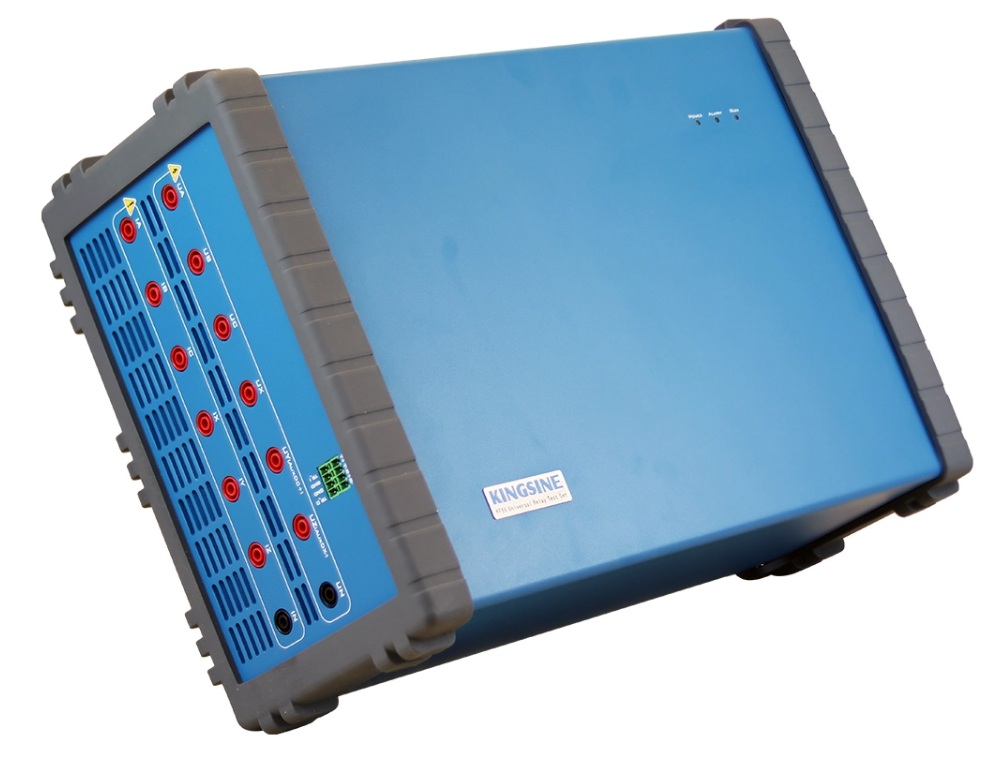

Set de testare universal pentru relee KINGSINE KF85P
Cod articol: 203034

Cel mai ușor și de mare putere set de testare universal pentru relee din lume

Modele disponibile:
KF85P(4U3I) (3 x 35A / 1 x 70A, 4 x 310V)
KF85P(4U6I) (6 x 35A / 3 x 70A, 4 x 310V)
KF85P(6U6I) (6 x 35A / 3 x 70A, 6 x 310V)



● Ieșiri analogice 6x35A@425VA max și 6x310V@105VA max.

● Greutate 10 kg, ușor de transportat în avion.

● Ieșire semnale de nivel scăzut, testare contor de energie, calibrare traductoare și capacitate de testare IEC61850 opțional.

Nu ezitați să ne contactați pentru o ofertă de preț pentru echipamentul avansat de testare numerică a releelor ​​Kingsine!

Funcții de bază
Kingsine KF85P este un set de testare multifuncțional, ușor, portabil, capabil să testeze o gamă largă de relee de protecție electromecanice, în stare solidă și bazate pe microprocesoare, relee de suprasarcină pentru motoare, testare IEC61850 și dispozitive de protecție similare.

12 ieșiri pe canale analogice, 6x35A și 6x310V, fiecare canal de ieșire este independent și controlează simultan magnitudinea, unghiul de fază și valorile de frecvență, fiind capabil să injecteze undă sinusoidală CC, CA și până la 60x armonice.

Ușor, <10kg, ușor de transportat în zbor.

Simulator de baterie variabil, 24~350VCC, ieșire maximă 70W. Alimentează cu ușurință energie pentru majoritatea dispozitivelor de protecție.

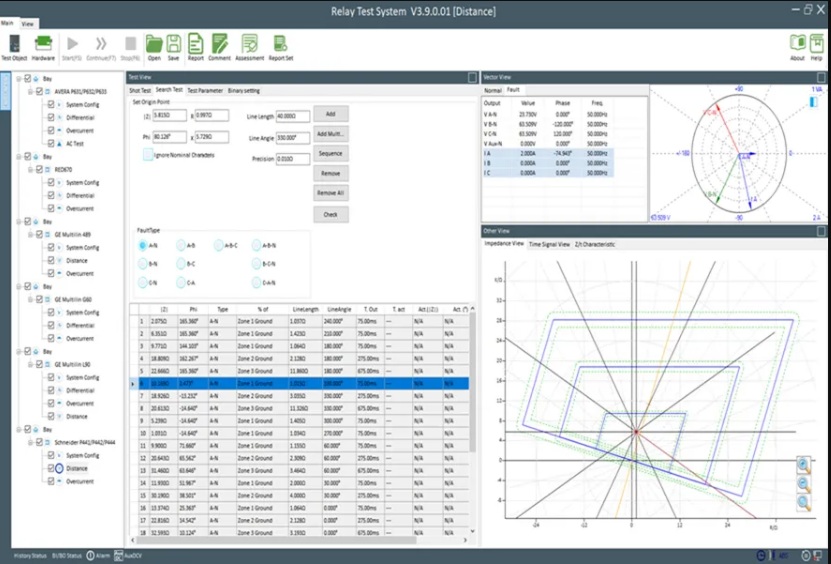

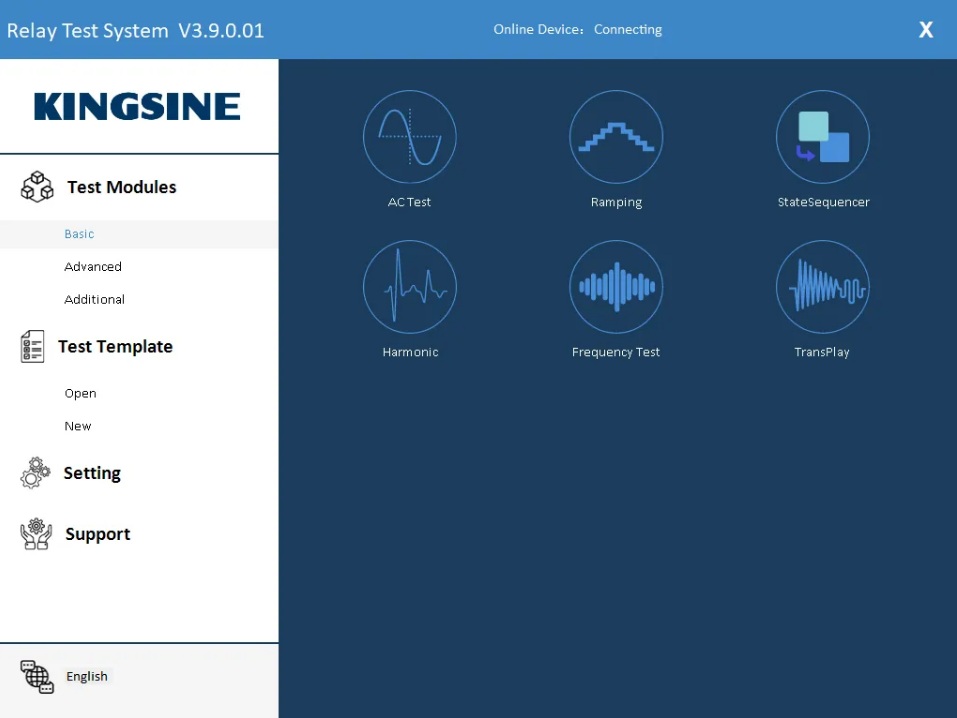

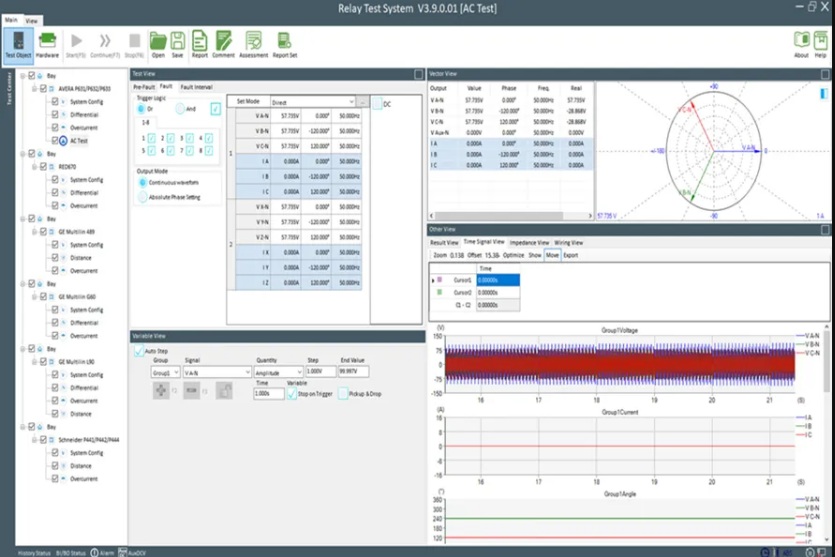

Software KRT complet funcțional pentru gestionarea testelor, module de testare grafice, organizarea șabloanelor, import/export Xrio/Rio, revizuirea rezultatelor testelor, evaluarea automată a rezultatelor și generarea de rapoarte etc.

Redare tranzitorie de până la 3KHz.

Port fibră 8x100/1000Mbit pentru simulări IEC61850 SMV și GOOSE.

Capacitate de testare end-to-end sincronizată GPS și IRIG-B încorporate.

10 intrări binare, contacte uscate sau contacte potențiale 0-300V; 4 ieșiri binare rapide izolate fiecare și cu un timp de răspuns <1ms.

Detectare anti-clipping, alarmă de conectare greșită și autoprotecție, protecție la suprasarcină și supraîncălzire.

Alimentare AC 85~265 / DC 127-350, compatibilitate cu surse de alimentare la nivel mondial.

Garanție gratuită de 3 ani și întreținere pe viață.

Actualizare gratuită a software-ului.

Aflați mai multe despre software-ul de testare conceput pentru ușurință în utilizare, multifuncționalitate și rentabilitate.

Funcții avansate

  • Respectă standardul IEC61850 ediția 1.0 și 2.0.
  • Calibrare traductoare.
  • Calibrare contoare de energie (contoare mecanice și electronice).
  • 10 ieșiri analogice de nivel scăzut (8 tensiuni + 2 curenți) până la max. 8V/20mA.

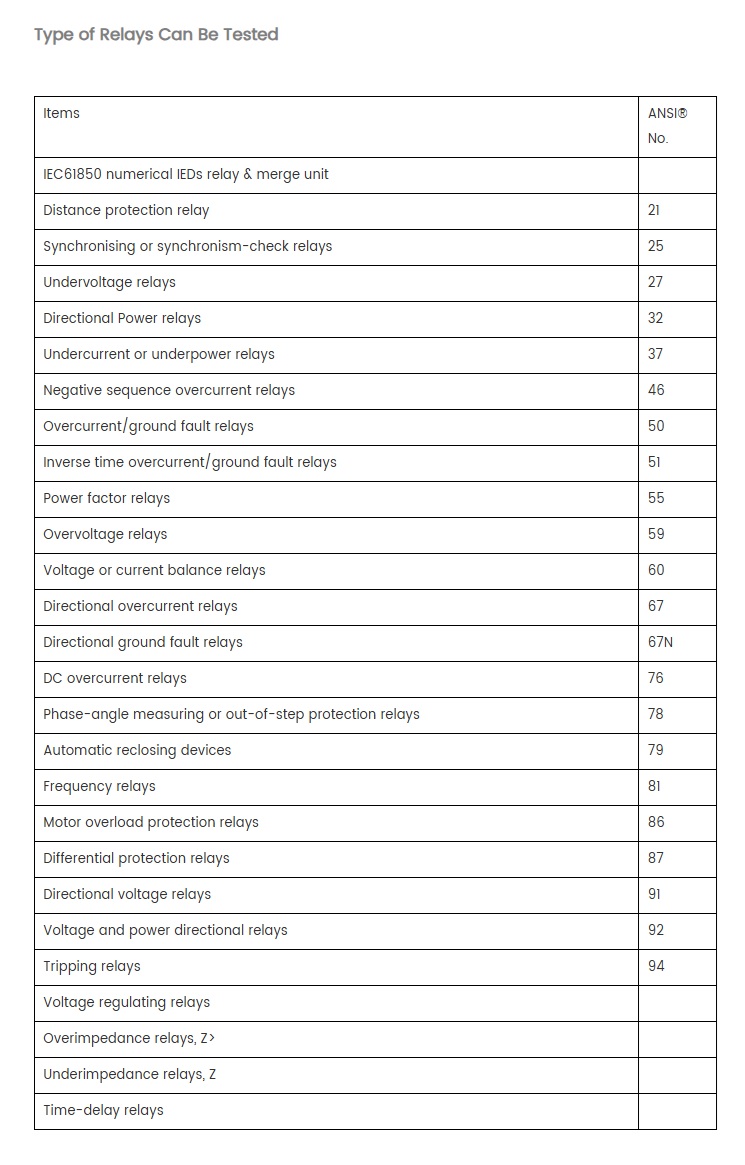

    Tipuri de relee care pot fi testate

    Articole Nr. ANSI®
    Relee și unități de îmbinare IED-uri numerice IEC61850
    Releu de protecție la distanță 21
    Relee de sincronizare sau verificare a sincronismului 25
    Relee de subtensiune 27
    Relee de putere direcționale 32
    Relee de subtensiune sau putere minimă 37
    Relee de supracurent cu secvență negativă 46
    Relee de supracurent/defect la masă 50
    Relee de supracurent/defect la masă cu timp invers 51
    Relee de factor de putere 55
    Relee de supratensiune 59
    Relee de echilibrare a tensiunii sau a curentului 60
    Relee direcționale de supracurent 67
    Relee direcționale de defect la masă 67N
    Relee de supracurent CC 76
    Relee de măsurare a unghiului de fază sau de protecție la dezechilibru 78
    Dispozitive de reanclanșare automată 79
    Relee de frecvență 81
    Relee de protecție la suprasarcină a motorului 86
    Relee de protecție diferențială 87
    Relee direcționale de tensiune 91
    Relee direcționale de tensiune și putere 92
    Relee de declanșare 94
    Relee de reglare a tensiunii
    Relee de supraimpedanță, Z>
    Relee de subtendanță, Z
    Relee cu întârziere





Optiuni recomandate


(Module opționale)

Funcții IEC61850:

Respectă în totalitate standardul IEC61850 pentru valori de eșantionare și GOOSE; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8).

Capacitatea de a emite simultan valori de eșantionare și semnale analogice sau de a abona și publica mesaje GOOSE și funcții de intrare/ieșire binară pentru contactul cu releu.

Pot fi mapate până la 36 de canale pentru valori de eșantionare.


Alte produse KINGSINE

CONTOR ETALON TRIFAZAT PRECIZIE 0.05% KINGSINE KS706

• Single/three-phase active/reactive meter calibration
• Three-phase active/reactive KWh meter calibration
• Able to measure current, voltage, frequency, phase, power, energy
• Harmonic analysis
• CT & PT ratio & secondary load measurement
• Able to recognize 96 kinds of wrong connections of 3P4W & 98 kinds of wrong connections of 3P3W
• Apply in the electric power & inspection department
• Colorful LCD: 6.4 inch, resolution 640X480


SURSA TRIFAZATA AC/DC & CALIBRATOR CONTOARE ELECTRICE KINGSINE KS833/ KS833B

• 3-Phase AC/DC Standard Source 750V / 25A
• Harmonic Standard Source 2..31
• Indicating Meter Test
• Transducer Calibration
• Energy Meter Calibration
• 0.05 Accuracy KS833
• 0.1 Accuracy KS833B


TRUSA VERIFICARE RELEE DE PROTECTIE KINGSINE K30/ K30L

• Unique self-protection system
• Unique power switch and amplifier technology
• Two in one of meter and source, with function of both internal and external testing, self-calibration, oscillograph


TRUSA PORTABILA TESTARE RELEE DE PROTECTIE KINGSINE K68/ K68I

• All-in-one design relay tester with 6.4 inches LCD display
• 4 Phase AC Voltage Source and 3 phase AC current source
• Range, Phase, Frequency can be set independently
• Max AC voltage can reach 300V each phase


TRUSA TESTAT RELEELE DE PROTECTIE KINGSINE KF85P

• Ieșiri analogice 6x35A@425VA max și 6x310V@105VA max.
• Greutate 10 kg, ușor de transportat în avion.
• Ieșire semnale de nivel scăzut, testare contor de energie, calibrare traductoare și capacitate de testare IEC61850 opțional.
• Port fibră 8x100/1000Mbit pentru simulări IEC61850 SMV și GOOSE.


TESTER RELEE DE PROTECTIE 1 CANAL MAX.1200VA 300V 200A KINGSINE K511

• All-in-one design with LCD display
• Adopt DSP control to ensure the system more reliable
• Max. AC output 200A, Max. power output 1200VA
• Save the test report automatically (max. 1024)

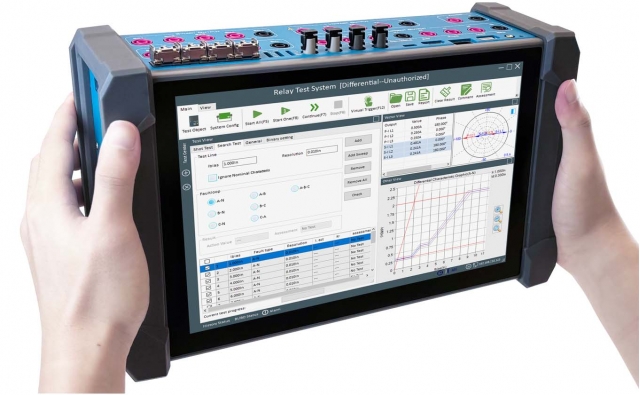

TRUSA PORTABILA TESTAT RELEELE DE PROTECTIE KINGSINE KFA320 CF IEC61850

• oferă ieșiri 4x300V și 6x20A
• Curentul său maxim poate ajunge la 60A, iar puterea de ieșire ajunge la 200VA/fază
• acceptă IEC61850 SV/GOOSE, simulare LPIT, testarea contoarelor de energie, ieșire de nivel scăzut și calibrarea traductoarelor
• Cel mai mic tester de relee din lume, cu ecran tactil LED de 10,1 inci, ușor de transportat în dimensiunea unui iPad, 3,8 kg
• Port fibră 3x100 + 1x1000Mbit pentru simulări IEC61850 SMV și GOOSE

SURSA TRIFAZATA DE PUTERE AC/DC 750V/ 25A KINGSINE KS813/ KS813B

• 3-Phase AC/DC Standard Source 750V / 25A
• Harmonic Standard Source 2..31
• 0.05 Accuracy KS813
• 0.1 Accuracy KS813B


SURSA TRIFAZICA DE PUTERE AC PRECIZIE 0.05 750V/ 25A KINGSINE KS803

• 3-Phase AC Standard Source 750V / 25A
• Harmonic Standard Source 2..31
• Accuracy: 0.05

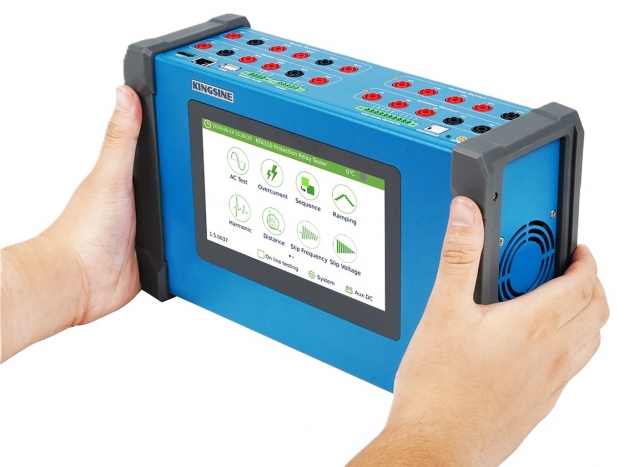

KINGSINE KFA310 TESTER PORTABIL RELEE DE PROTECTIE 203091
