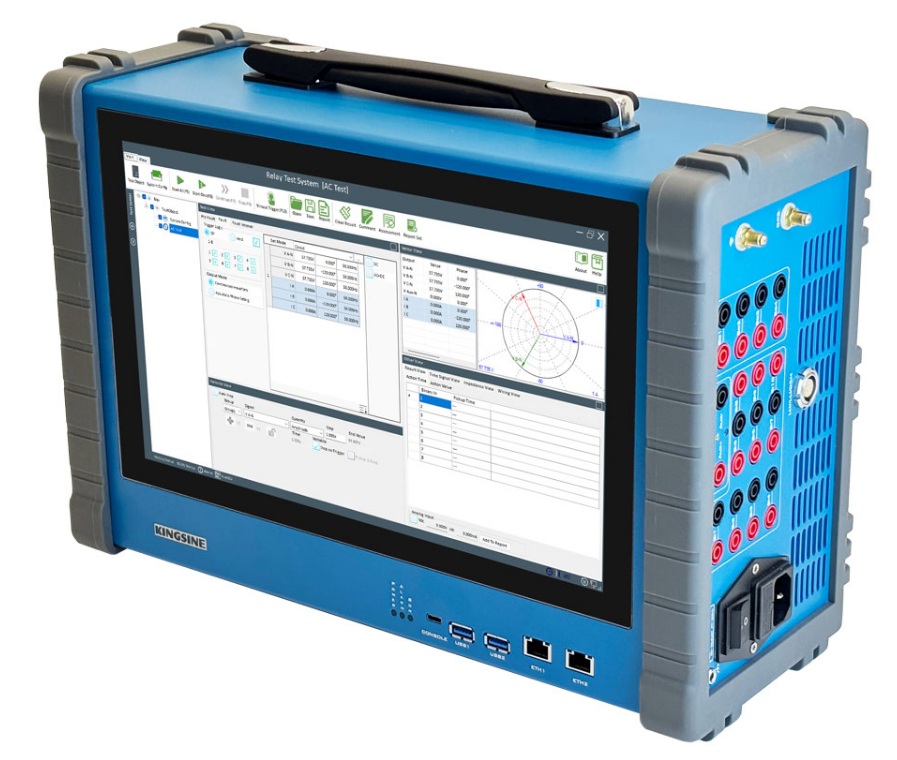

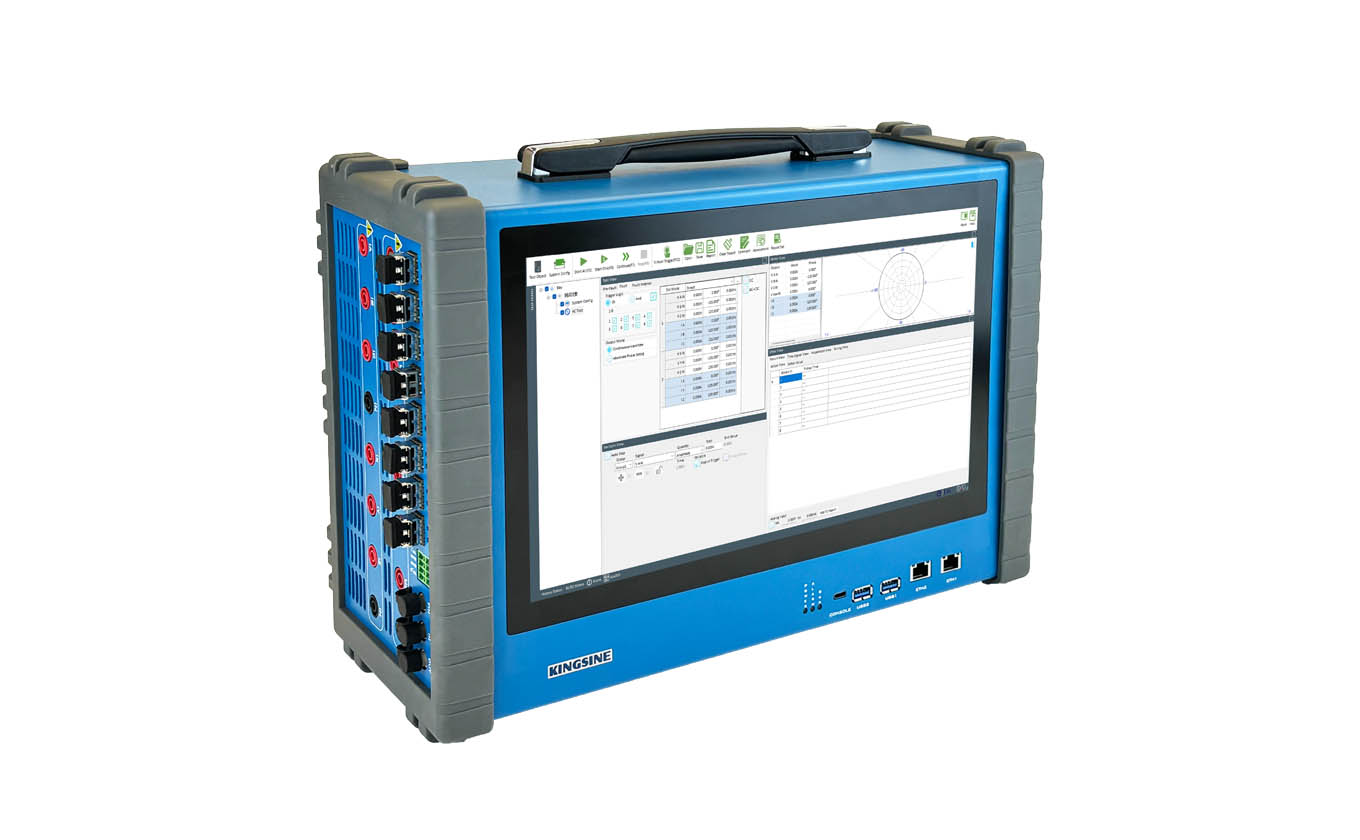

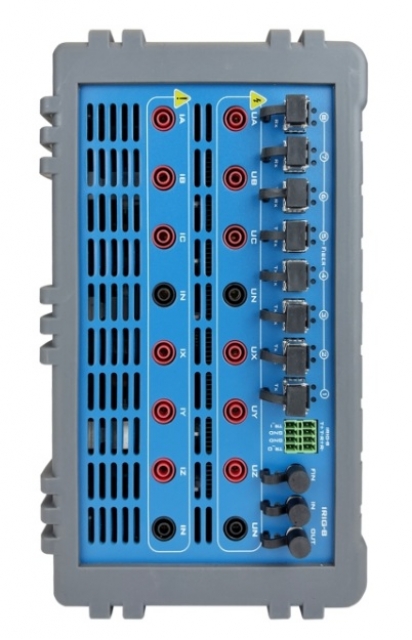

Trusa universala portabila tester relee de protectie KINGSINE KF86P

Cod: KF86P KF-86P 203112



Brosura produs PDF, 4.01 Mb


Descriere

Set de testare relee universale KINGSINE KF86P
Cod articol: 203112

Modele disponibile:
KF86P(4U3I) (3 x 35A / 1 x 70A, 4 x 310V)
KF86P(4U6I) (6 x 35A / 3 x 70A, 4 x 310V)
KF86P(6U6I) (6 x 35A / 3 x 70A, 6 x 310V)



Cel mai ușor și de mare putere kit de testare a injecției secundare din lume pentru testarea universală a substațiilor.

● Ieșiri analogice 6x35A@425VA max și 6x310V@105VA max.

● Greutate 10 kg, ușor de transportat în avion.

● Ieșire semnale de nivel scăzut, testare contor de energie, calibrare traductoare și capacitate de testare IEC61850 opțional.

Funcții de bază

  • Kitul de testare relee universale Kingsine KF86P este un kit de testare a injecției secundare multifuncțional, ușor, portabil, pentru teren. Este capabil să testeze o gamă largă de relee de protecție electromecanice, în stare solidă și bazate pe microprocesoare, relee de suprasarcină pentru motoare, testare IEC61850 și dispozitive de protecție similare.
  • 12 ieșiri pe canale analogice, 6x35A și 6x310V. Fiecare canal de ieșire este independent și permite controlul simultan al magnitudinii, unghiului de fază și valorilor de frecvență, putând injecta undă sinusoidală CC, CA și armonice de până la 60x. Ușor, <10 kg, ușor de transportat în zbor

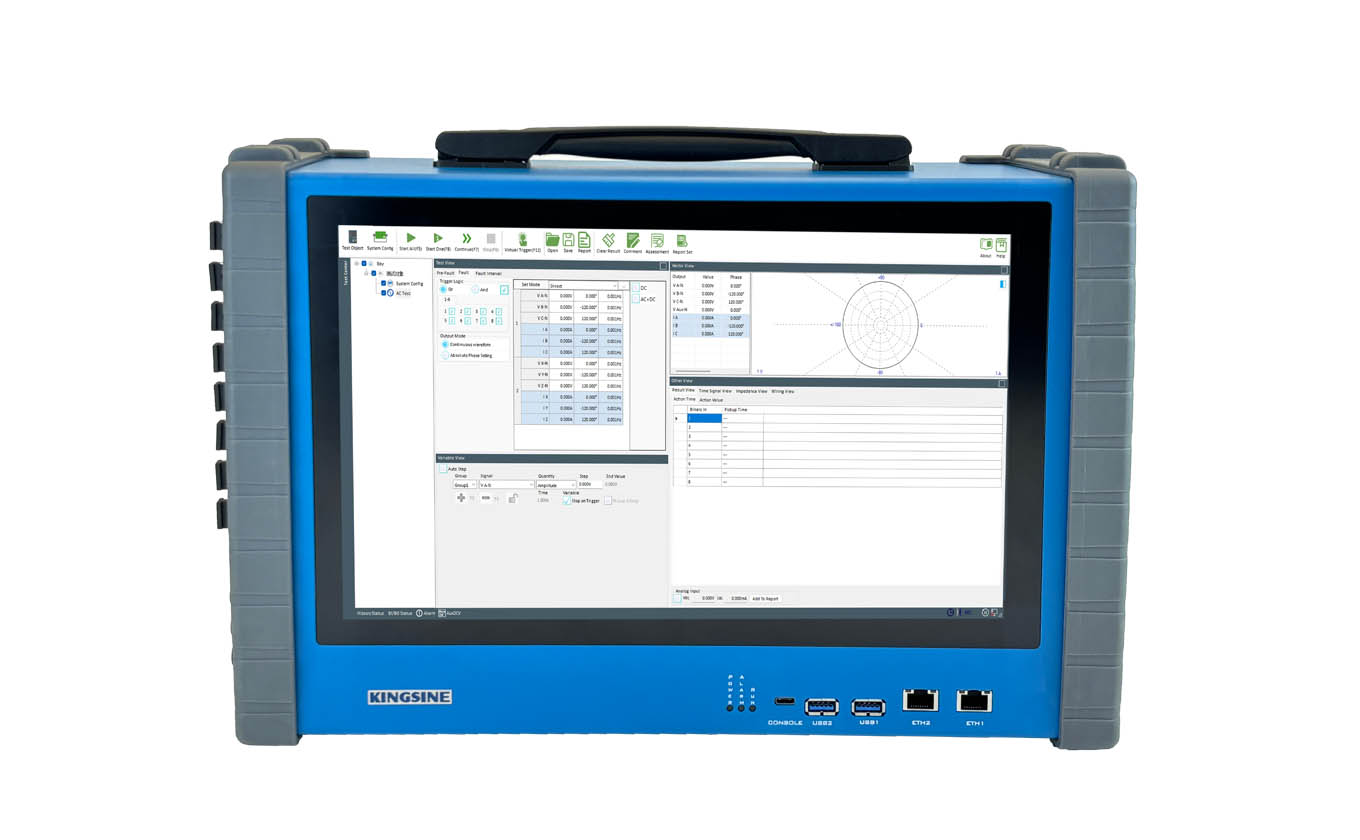

  • Unitatea poate fi operată fie manual prin intermediul ecranului tactil și al tastaturii încorporate de 13,3", fie plasată sub controlul complet al computerului prin intermediul software-ului KRT, care rulează pe un PC.
  • Simulator de baterie variabilă, 24~350Vcc, ieșire maximă 70W. Alimentează cu ușurință energie pentru majoritatea dispozitivelor de protecție.
  • Software KRT complet funcțional pentru gestionarea testelor, module de testare grafice, organizarea șabloanelor, import/export Xrio/Rio, revizuirea rezultatelor testelor, evaluarea automată a rezultatelor și generarea de rapoarte etc.
  • Redare tranzitorie de până la 3KHz

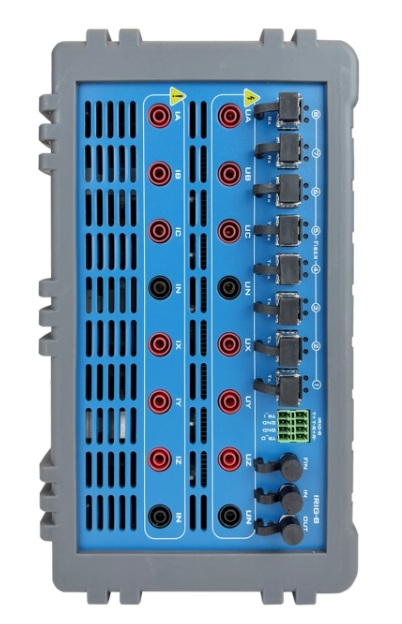

  • Port fibră 8x100/1000Mbit pentru simulări IEC61850 SMV și GOOSE
  • Capacitate de testare end-to-end sincronizată GPS și IRIG-B încorporate

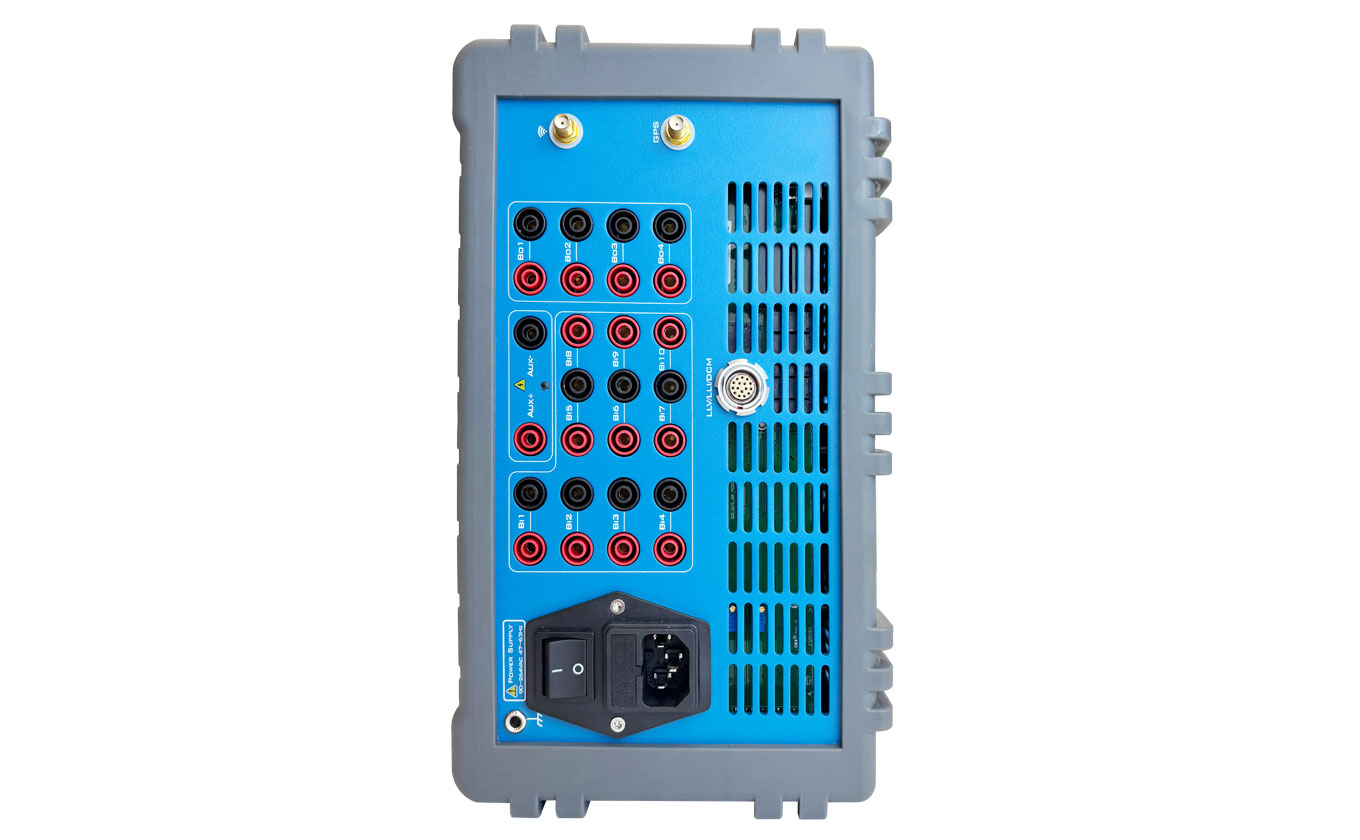

  • Capacitate de 10 intrări binare, contacte uscate sau contacte potențiale 0-300V; 4 ieșiri binare rapide izolate fiecare și cu timp de răspuns <1ms.
  • Detectare anti-clippare, alarmă de conectare greșită a cablurilor și autoprotecție, suprasarcină și protecție la supraîncălzire
  • Sursă de alimentare AC 85~265 / DC 127-350, compatibilitate cu surse de alimentare la nivel mondial
  • Garanție gratuită de 3 ani și întreținere pe viață
  • Actualizare gratuită a software-ului
  • Aflați mai multe despre software-ul de testare conceput pentru utilizare ușoară, multifuncțional și rentabilitate.



Funcții avansate

  • Respectă standardul IEC61850 ediția 1.0 și 2.0
  • Calibrarea traductorului
  • Calibrarea contorului de energie (contoare mecanice și electronice)
  • 10 ieșiri analogice de nivel scăzut (8 tensiuni + 2 curenți) până la max. 8V/20mA.

    Puncte cheie
  • Avantaje inovatoare ale serviciului post-vânzare „Plug and Play”:
  • Structură simplă, începătorii pot realiza instalarea independentă.
  • Costuri post-vânzare reduse.
  • Timp post-vânzare scurtat.

Obiectivul: Finalizarea serviciului post-vânzare în termen de 20 de zile lucrătoare.

Ca o soluție extrem de flexibilă pentru testarea releelor ​​de protecție, kitul universal de testare a releelor ​​Kingsine KF86P utilizează Tehnologie inovatoare, design al modulelor și o structură internă simplă, asigurând un nivel mai ridicat de calitate a produsului și oferind garanția unei perioade de trei ani. În plus, acest kit de injecție secundară contribuie și la atingerea obiectivului de calitate a unei durate de viață a produsului de 15 ani. Pentru întreținerea post-vânzare, este necesară doar înlocuirea modulului și nu este nevoie de calibrarea preciziei după înlocuirea modulului. Odată ce asamblarea este completă, acesta poate fi utilizat direct, realizând cu adevărat funcționalitatea „Plug and Play”.

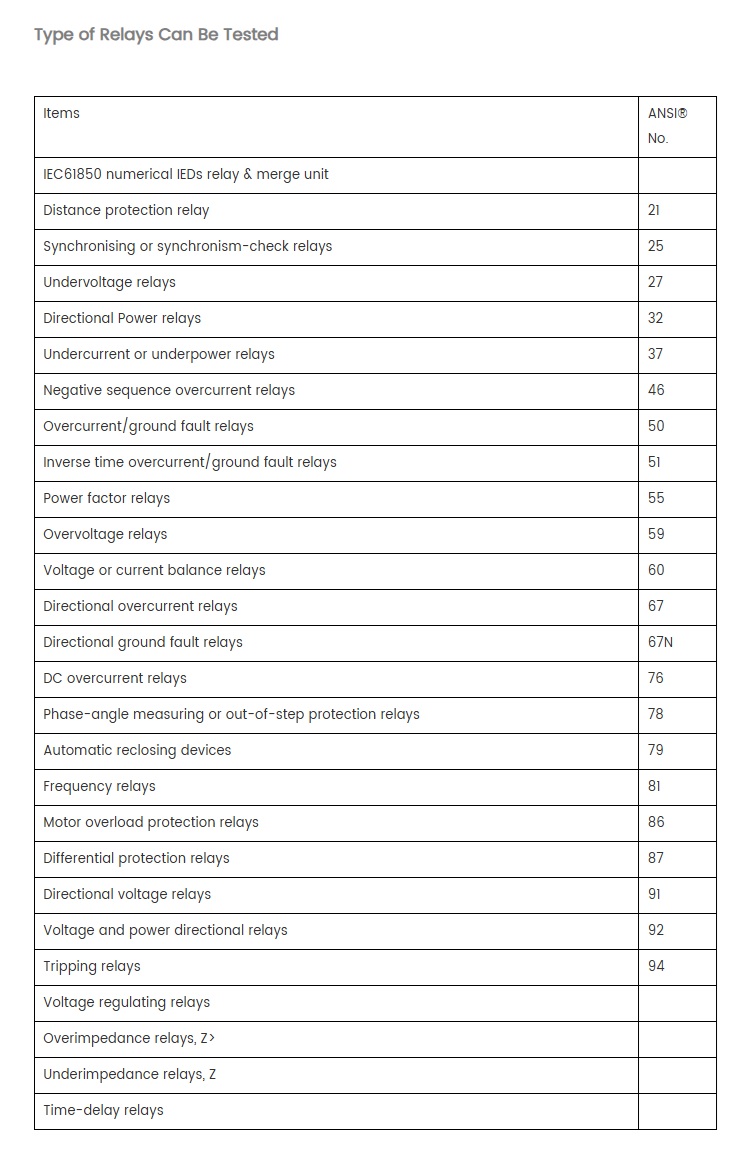

Tipuri de relee care pot fi testate

Articole Nr. ANSI®
Relee și unități de îmbinare IED-uri numerice IEC61850
Releu de protecție la distanță 21
Relee de sincronizare sau verificare a sincronismului 25
Relee de subtensiune 27
Relee de putere direcționale 32
Relee de subtensiune sau putere minimă 37
Relee de supracurent cu secvență negativă 46
Relee de supracurent/defect la masă 50
Relee de supracurent/defect la masă cu timp invers 51
Relee de factor de putere 55
Relee de supratensiune 59
Relee de echilibrare a tensiunii sau a curentului 60
Relee direcționale de supracurent 67
Relee direcționale de defect la masă 67N
Relee de supracurent CC 76
Relee de măsurare a unghiului de fază sau de protecție la dezechilibru 78
Dispozitive de reanclanșare automată 79
Relee de frecvență 81
Relee de protecție la suprasarcină a motorului 86
Relee de protecție diferențială 87
Relee direcționale de tensiune 91
Relee direcționale de tensiune și putere 92
Relee de declanșare 94
Relee de reglare a tensiunii
Relee de supraimpedanță, Z>
Relee de subtendanță, Z
Relee cu întârziere


Prezentare video KINGSINE KF86P







Alte produse KINGSINE

SURSA TRIFAZATA AC/DC & CALIBRATOR CONTOARE ELECTRICE KINGSINE KS823/ KS823B

• 3-Phase AC/DC Standard Source 750V / 25A
• Harmonic Standard Source 2..31
• Indicating Meter Test
• 0.05 Accuracy KS823
• 0.1 Accuracy KS823B


SURSA TRIFAZICA DE PUTERE AC PRECIZIE 0.05 750V/ 25A KINGSINE KS803

• 3-Phase AC Standard Source 750V / 25A
• Harmonic Standard Source 2..31
• Accuracy: 0.05


TRUSA UNIVERSALA PORTABILA TESTER RELEE DE PROTECTIE KINGSINE KF86P

• Ieșiri analogice 6x35A@425VA max și 6x310V@105VA max.
• Greutate 10 kg, ușor de transportat în avion.
• Ieșire semnale de nivel scăzut, testare contor de energie, calibrare traductoare și capacitate de testare IEC61850 opțional
• Port fibră 8x100/1000Mbit pentru simulări IEC61850 SMV și GOOSE
• Capacitate de testare end-to-end sincronizată GPS și IRIG-B încorporate


SURSA TRIFAZATA AC/DC & CALIBRATOR CONTOARE ELECTRICE KINGSINE KS833/ KS833B

• 3-Phase AC/DC Standard Source 750V / 25A
• Harmonic Standard Source 2..31
• Indicating Meter Test
• Transducer Calibration
• Energy Meter Calibration
• 0.05 Accuracy KS833
• 0.1 Accuracy KS833B


TRUSA PORTABILA TESTARE RELEE DE PROTECTIE KINGSINE K68/ K68I

• All-in-one design relay tester with 6.4 inches LCD display
• 4 Phase AC Voltage Source and 3 phase AC current source
• Range, Phase, Frequency can be set independently
• Max AC voltage can reach 300V each phase

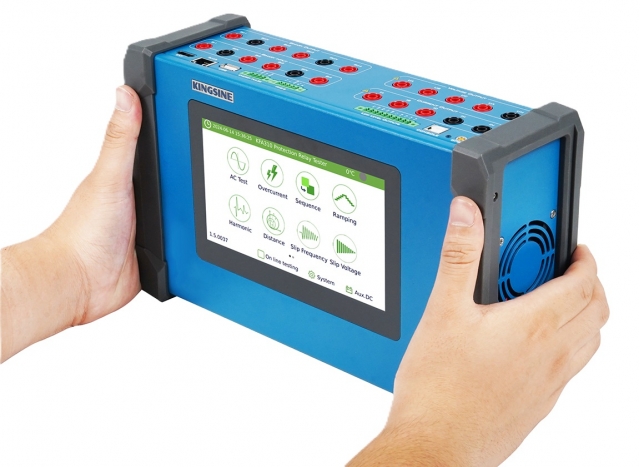

KINGSINE KFA310 TESTER PORTABIL RELEE DE PROTECTIE 203091

• High-power, High-precision, Multi-functional
• weighs only 3.7 kg
• offers 4x300V and 3x20A outputs
• maximum current can reach 50A
• the output power reaches 130VA


SURSA TRIFAZATA DE PUTERE AC/DC 750V/ 25A KINGSINE KS813/ KS813B

• 3-Phase AC/DC Standard Source 750V / 25A
• Harmonic Standard Source 2..31
• 0.05 Accuracy KS813
• 0.1 Accuracy KS813B


SURSA TRIFAZICA DE PUTERE AC PRECIZIE 0.05 750V/ 25A KINGSINE KS803

• 3-Phase AC Standard Source 750V / 25A
• Harmonic Standard Source 2..31
• Accuracy: 0.05


SURSA TRIFAZATA DE PUTERE AC/DC 750V/ 25A KINGSINE KS813/ KS813B

• 3-Phase AC/DC Standard Source 750V / 25A
• Harmonic Standard Source 2..31
• 0.05 Accuracy KS813
• 0.1 Accuracy KS813B

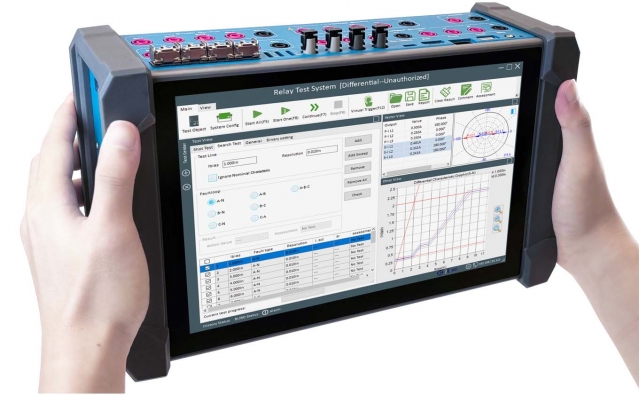

TRUSA PORTABILA TESTAT RELEELE DE PROTECTIE KINGSINE KFA320 CF IEC61850
