Descriere
PVCHECKS-ONE
Tester de punere în funcțiune pentru sisteme fotovoltaice de până la 1000V / 30A

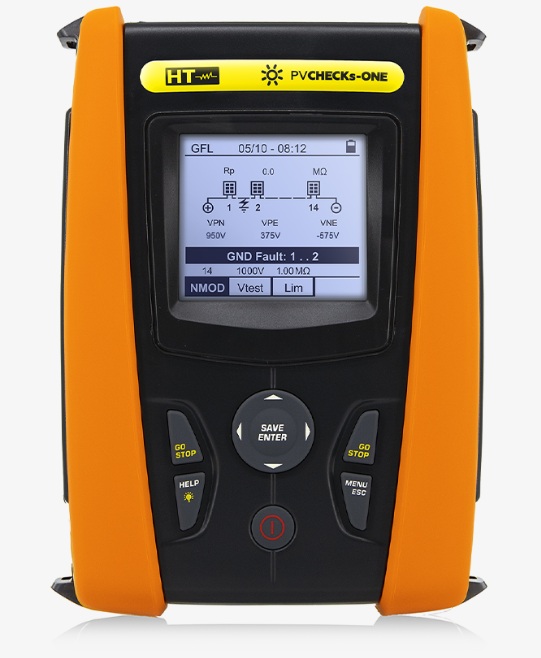

PVCHECKs-ONE
Instrument avansat pentru teste de punere în funcțiune și depistarea defecțiunilor la sistemele fotovoltaice aflate sub tensiune
PVCHECKs-ONE include funcția inovatoare OPT, concepută pentru a efectua teste de izolație și pe șirurile de sisteme fotovoltaice unde sunt instalate MLPE (optimizatoare de putere cu sau fără RSD), fără a fi nevoie să deconectați aceste dispozitive de la module.
Această nouă funcție extinde versatilitatea instrumentului și asigură conformitatea cu cerințele de siguranță și performanță în sistemele fotovoltaice moderne care integrează electronică de putere.
- Funcția respectă cerințele privind dispozitivele de oprire rapidă (RSD) în conformitate cu standardul de referință NEC 690.12.
- Comandă simplă și unică „GO” pentru efectuarea automată a tuturor testelor de punere în funcțiune
- Testarea modulelor mono- și bifaciale (inclusiv a celor de înaltă eficiență) până la 1000 V / 30 A
- Verificări complete ale siguranței electrice pe instalațiile sub tensiune: continuitate, polaritate, Voc, Isc, rezistență de izolație
- Localizator de defecte pentru identificarea între module a unei probleme de izolație
- Mod de pornire automată pentru testarea secvențială a tuturor șirurilor dintr-o cutie combinatoare
Instrumentul multifuncțional PVCHECKs-ONE permite executarea rapidă și sigură a tuturor testelor de siguranță electrică necesare pentru partea de curent continuu a unui sistem fotovoltaic, precum și verificarea funcțională a tensiunii de circuit deschis (Voc) și a curentului de scurtcircuit (Isc) a modulelor și șirurilor, în conformitate cu IEC/EN 62446.
În domeniul testării siguranței electrice, PVCHECKs-ONE reprezintă o adevărată inovație: datorită funcției DUAL, măsurătorile rezistenței de izolație pot fi efectuate pe un singur modul, un șir sau un întreg panou fotovoltaic, fără a fi nevoie de un comutator extern pentru a scurtcircuita bornele pozitive și negative.
Instrumentul permite, de asemenea, verificarea funcțională a conexiunilor fotovoltaice și a șirurilor conform standardului IEC/EN 62446 prin măsurarea Voc și Isc în condiții de funcționare (OPC) și raportarea valorilor la STC prin măsurarea iradierii, inclusiv utilizarea accesoriilor opționale SOLAR03 și HT305.
La sfârșitul fiecărui test, este furnizat un rezultat imediat, atât în termeni absoluți, cât și prin comparație cu șirurile testate anterior, ceea ce permite o evaluare rapidă a stării sistemului.
Codemetel: HVPVCSON
Funcții
- Continuitatea circuitului de protecție cu 200mA
- Polaritate
- Tensiunea în circuit deschis Voc a modulelor fotovoltaice și a șirurilor 1000V
- Curent de scurtcircuit Isc pe modulele fotovoltaice și șiruri 30A
- Izolația șirului/câmpului fotovoltaic cu tensiune de testare 250, 500, 1000VDC
- Utilizarea unității de la distanță SOLAR-03 cu conexiune Bluetooth
- Măsurarea iradierii directe (partea frontală) cu celula de referință cu unitatea de la distanță SOLAR03 (accesoriu opțional)
- Măsurarea temperaturii celulei și a mediului cu unitatea de la distanță SOLAR03 (accesoriu opțional)
- Măsurarea indicelui de polarizare P.I.
- Raport de absorbție dielectrică D.A.R
- Funcție GFL pentru localizarea poziției defectului în șir
- Categorie de măsurare CAT III 1000V
- Funcție OPT pentru testarea izolației pe șiruri fotovoltaice în prezența dispozitivelor MLPE, cum ar fi optimizatoarele și RSD-urile, fără a fi nevoie să le deconectați de la module
- Ecran LCD iluminat
- Memorie internă 999 de locații
- WiFi integrat
- Port serial optic/USB pentru conectarea la PC
- Gestionare personalizată a bazei de date interne a modulelor fotovoltaice
- Oprire automată
- Ajutor online pe afișaj
- Dimensiuni (LxlxÎ) (mm) 235x165x75
- Greutate în grame (baterii incluse) 1200
MARCAJ CE
IEC/EN61010-031
IEC/EN61010-1
IEC/EN61010-2-034
IEC/EN61187
IEC/EN61326-1
IEC/EN61557-1
IEC/EN61557-2
IEC/EN61557-4 IEC/EN62446-1
Accesorii standard

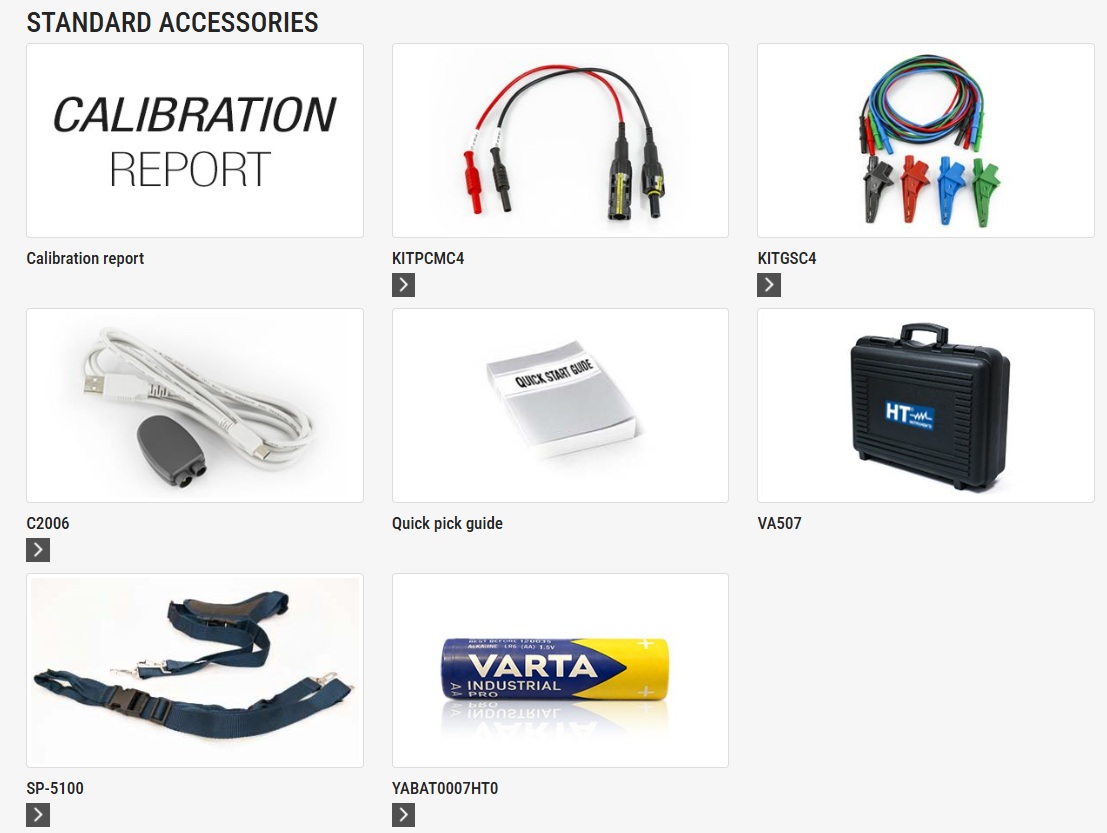

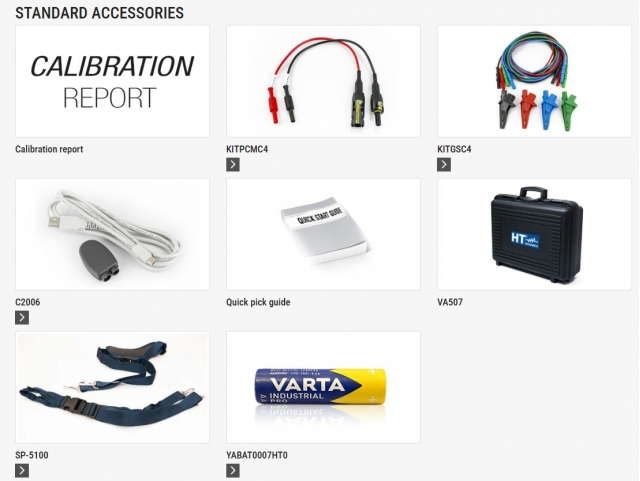

ACCESORII STANDARD
KITGSC4 Set de 4 cabluri banană 4mm, 2m + 4 cleme crocodil
KITPCMC4 Set de 2 adaptoare cu conector conform MC4 și fir simplu
C2006-0 Cablu de conectare optic/USB
YABAT0007HT0 Baterie alcalină 1.5V, tip AA LR06 (6 buc)
VA507 Geantă rigidă de transport
SP-5100 Set de clopoței pentru purtarea instrumentului peste umăr
Ghid de pornire rapidă
Raport de calibrare
Manual complet de utilizare și software de gestionare disponibile online
Optiuni recomandate

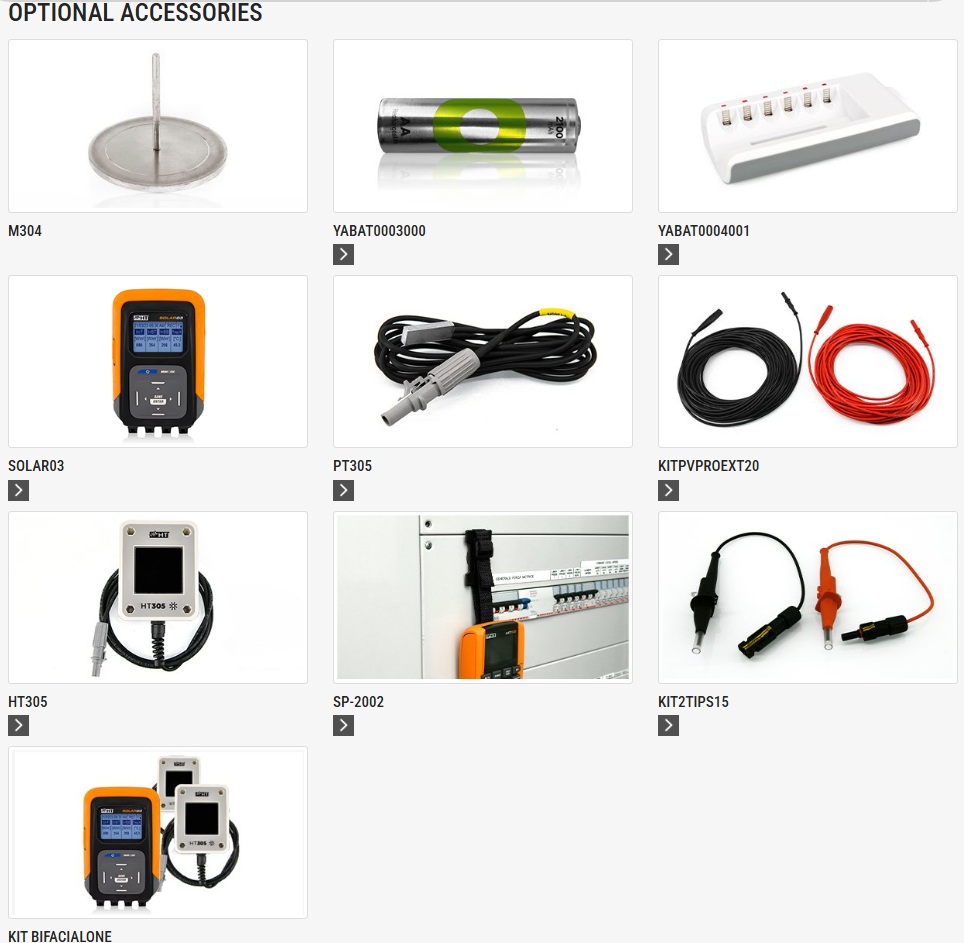

ACCESORII OPȚIONALE
SOLAR03 Unitate de la distanță
PT305 Sondă PT1000 pentru măsurarea temperaturii celulei
HT305 Celulă de referință pentru măsurarea iradierii cu set de șuruburi fixe
M304 Inclinometru mecanic pentru detectarea unghiului de incidență a soarelui
SP-2002 Curea cu terminație magnetică pentru SOLAR03
KITPVPROEXT20 Set de 2 cabluri banană mascul/banană femelă 4mm, Roșu/Negru, 20m
KIT2TIPS15 Set de 2 cabluri cu sonde de testare/MC4, CAT III 1500V, 25cm, Roșu/Negru
YABAT0003000 Baterie reîncărcabilă NiMH, 1.2V, tip AA
YABAT0004001 Încărcător extern
KITBIFACIALONE 2 × HT305, celule de referință pentru măsurarea iradierii și SOLAR03, unitate de la distanță
pentru măsurarea iradierii, temperaturii și înclinării modulelor fotovoltaice
