Analizor calitate putere si energie de clasa-S PQA924

Cod: HT PQA924 PQA-924 HV000924




Brosura produs PDF, 0.78 Mb
Brosura produs PDF, 0.42 Mb


Descriere

PQA924

Analizor de calitate a energiei şi a energiei - Clasa S

Tensiune alternativă în sisteme monofazate şi trifazate
Curent alternativ în sisteme monofazate şi trifazate
Cosphi, factor de putere, factor K
Dezechilibru de tensiune
Flicker
Putere/energie activă, reactivă şi aparentă
Amplitudine şi fază armonice de tensiune şi curent până la ordinul 63 cu calcul THD%
Amplitudine armonică de putere până la ordinul 63
Interarmonice de tensiune şi curent până la ordinul 63 cu calcul THI%
Anomalii de tensiune (scăderi, creșteri) cu rezoluţie de 10 ms (@50Hz)
Tranzienţi rapizi de tensiune (8kV, 1µs)
Curent de pornire pentru motoare electrice
Înregistrare a formelor de undă ale evenimentelor (anomalii, tranzienţi rapizi şi curenţi de pornire)
Detectarea secvenţei de fază
Transfer de date către PC prin software-ul HTAgorà
Până la 3180 de parametri electrici înregistrabili simultan cu perioadă de integrare programabilă
USB, Ethernet, şi conexiune Wi-Fi
Card de memorie
Ecran tactil color

Precizie şi fiabilitate maxime cu funcţia de auto-configurare (AUTOSET)
PQA924 dispune de o funcţie avansată de auto-configurare concepută pentru a elimina erorile de conectare şi a optimiza timpul de configurare. Cu modul AUTOSET, operatorul poate asigura alocarea corectă a senzorilor clește, prevenind măsurătorile incorecte şi discrepanţele în valorile electrice înregistrate.

4 motive cheie pentru a utiliza funcţia AUTOTEST
Detectează automat traductoarele de curent conectate, permiţând configurarea instantanee cu marjă zero de eroare.
Previne erorile de cablare care ar putea compromite precizia măsurătorilor.
Evită valorile electrice inconsistente şi necesitatea înregistrărilor repetate.
Corectează automat conexiunile inversate ale cleștelor, prevenind nealinierea dintre tensiune şi curent, care ar putea duce la citiri eronate.

Cod: HV000924
Funcţii
  • Tensiune alternativă în sisteme monofazate/trifazate 1000V
  • Curent alternativ în sisteme monofazate/trifazate 6000A / 10000A cu HTFLEX355 (opţional)
  • Cosphi, Factor de putere
  • Dezechilibru de tensiune (NEG%, ZERO%)
  • Putere/energie activă, reactivă, aparentă
  • Armonice şi interarmonice de tensiune şi curent până la 63% şi THD% absorbit/generat (măsurători în 4 cadrane)
  • Armonice de putere până la 63% absorbit/generat
  • Anomalii de tensiune (scăderi şi vârfuri) cu o rezoluţie de 20ms
  • Tranziţii rapide de tensiune (vârfuri) de până la 8kV cu rezoluţie de 1µs (1MHz) Max 2000 evenimente
  • Curent de pornire al motorului electric cu rezoluţie de 10ms (@50Hz) 6000A
  • Pâlpâiri de tensiune (Pst, Plt) Max 2000 evenimente
  • Analiză completă EN50160
  • Secvenţă de faze
  • Tensiune neutru-împământare
  • Curent neutru
  • Număr maxim de parametri selectabili simultan 3177
  • Înregistrare cu perioadă de integrare selectabilă 0,2s-120m
  • Durată indicativă a memoriei cardului SD (@ PI=1s @ 450 parametri selectaţi) aproximativ 15 zile
  • Memorie pentru salvarea datelor Card de memorie
  • Înregistrări implicite şi personalizate
  • Salvarea valorilor eșantionate instantaneu
  • Tabel sumar al principalilor parametri electrici
  • Forme de undă tensiune/curent
  • Tabel sumar al principalilor parametri electrici
  • Forme de undă tensiune/curent
  • Tabele sau histograme ale armonicilor şi THD% până la 63rd
  • Diagramă vectorială tensiune/curent
  • Ecran tactil color 320x240pxl
  • Alimentare cu baterie reîncărcabilă 6x1.2V NiMH tip AA
  • Încărcător extern de baterie
  • Oprire automată
  • Moduri de comunicare USB-C, Ethernet, WiFi
  • Ajutor contextual activ pe fiecare ecran
  • Dimensiuni (LxlxÎ) (mm) 225x165x75
  • Greutate în grame (baterii incluse) 1200

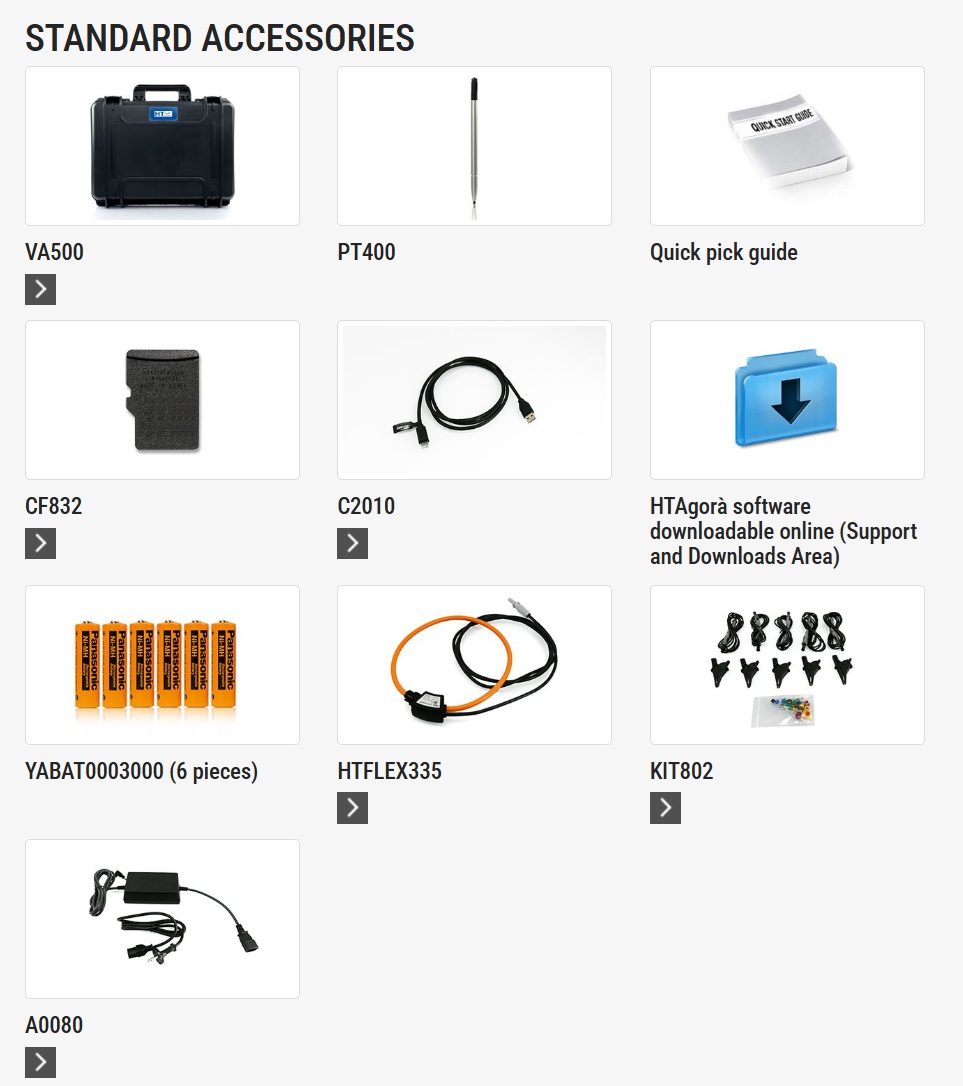

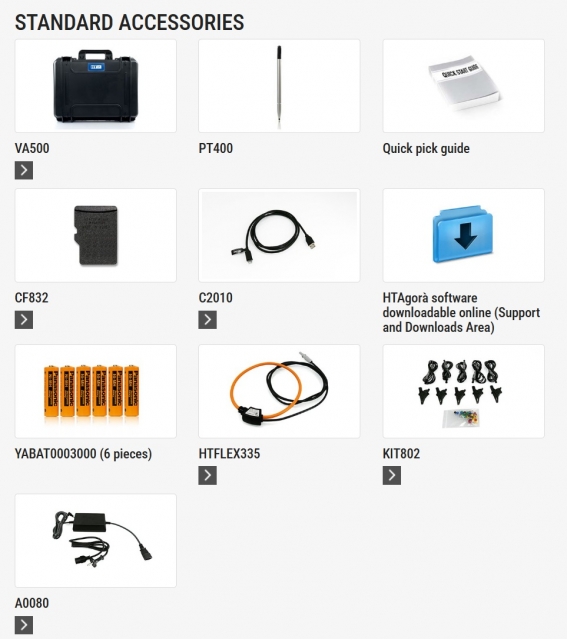

Accesorii standard

ACCESORII STANDARD
VA500
VA500

PT400
PT400
Ghid de alegere rapidă
Ghid de alegere rapidă
CF832
CF832

C2010
C2010

Software HTAgorà descărcabil online (Zona de asistenţă şi descărcări)
Software HTAgorà descărcabil online (Zona de asistenţă şi descărcări)
YABAT0003000 (6 bucăţi)
YABAT0003000 (6 bucăţi)
HTFLEX335
HTFLEX335

KIT802
KIT802

A0080
A0080

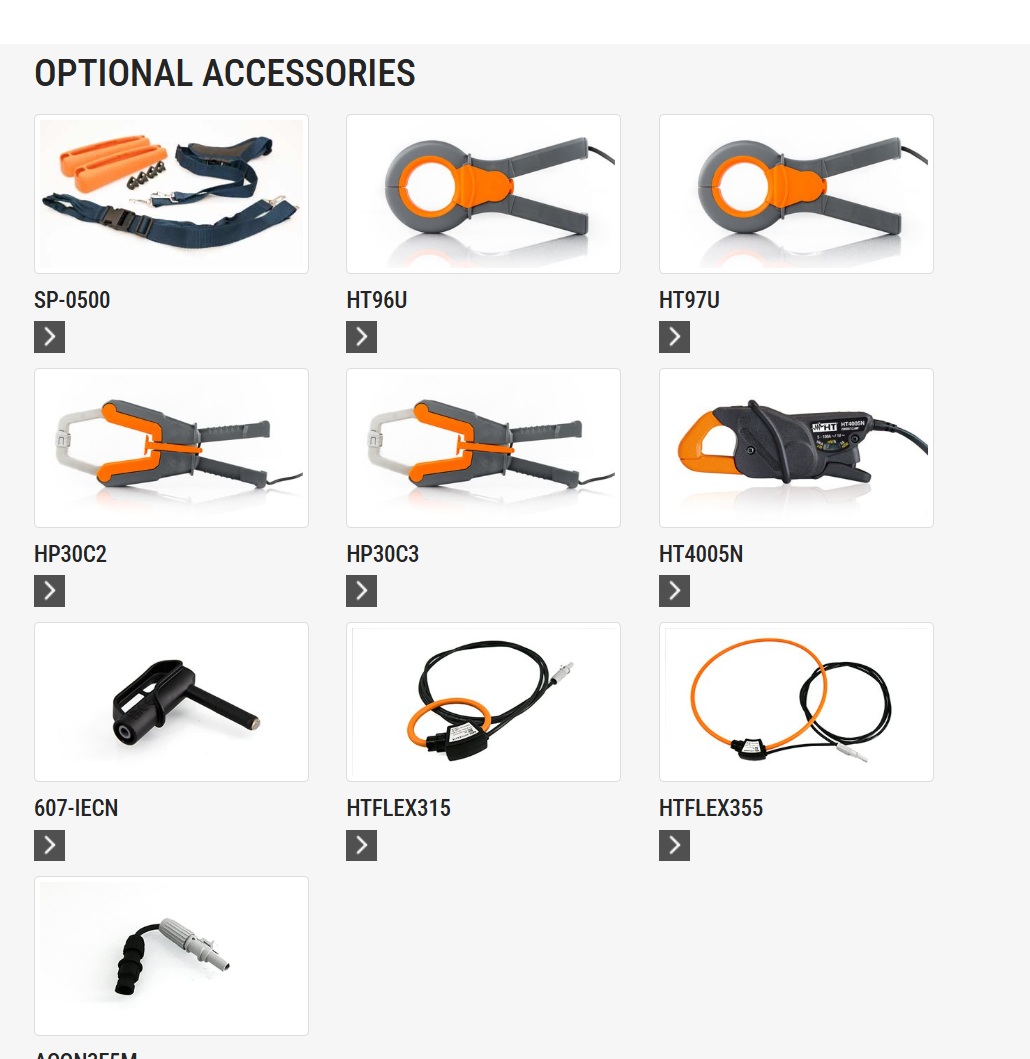

Optiuni recomandate

OPȚIONAL ACCESORII
SP-0500
SP-0500

HT96U
HT96U

HT97U
HT97U

HP30C2
HP30C2

HP30C3
HP30C3

HT4005N
HT4005N

607-IECN
607-IECN

HTFLEX315
HTFLEX315

HTFLEX355
HTFLEX355

ACON3F5M
ACON3F5M
