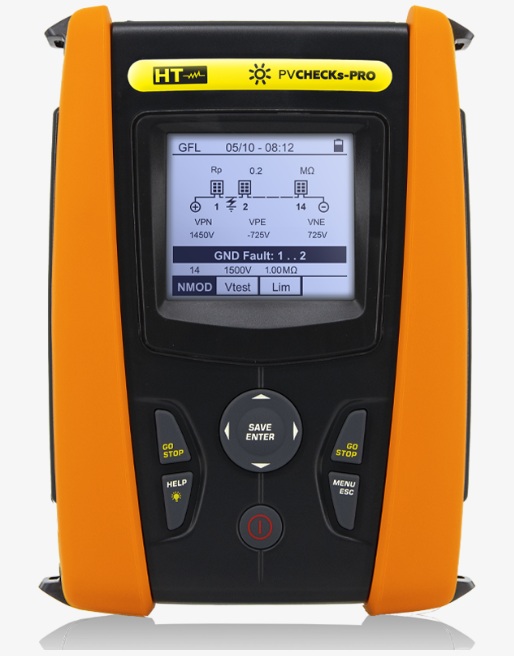

PVCHECKs-PRO Tester instalatii foto-voltaice 1500V / 40A

Cod: PVCHECKs-PRO HV00PVPR




Brosura produs PDF, 1.25 Mb


Descriere

PVCHECKs-PRO
Tester de punere în funcțiune pentru sisteme fotovoltaice de până la 1500V / 40A


Tester de punere în funcțiune multifuncțional de până la 1500V / 40A, capabil să efectueze următoarele măsurători:
• Măsurarea izolației pe module/șiruri/câmpuri fotovoltaice de până la 1500VDC (cu calcul PI și DAR)
• Tensiune în circuit deschis Voc de până la 1500V în conformitate cu IEC/EN62446
• Curent de scurtcircuit Isc de până la 40A în conformitate cu IEC/EN62446
• Continuitatea conductorilor de protecție cu 200mA
• Polaritate
• Funcție GFL pentru depistarea defecțiunilor pe șiruri și module fotovoltaice
• Teste pe module cu o singură față și două fețe
• Achiziționarea automată a valorii de calibrare a celulei (prin utilizarea celulelor adecvate)
• Funcție OPT pentru testarea izolației pe șiruri fotovoltaice echipate cu MLPE (inclusiv optimizatoare și RSD-uri), permițând efectuarea măsurătorilor fără a fi nevoie de deconectarea Dispozitive MLPE*
*Disponibil în curând odată cu noua actualizare.

PVCHECKs-PRO este un tester de punere în funcțiune conceput pentru a efectua toate măsurătorile de siguranță și verificările instalațiilor fotovoltaice în conformitate cu IEC/EN62446. Printr-o singură apăsare a tastei GO, PVCHECKs-PRO efectuează toate testele de punere în funcțiune. Datorită modului fără întreruperi, PVCHECKs-PRO este capabil să testeze în secvență toate șirurile unui tablou de distribuție printr-o singură apăsare a tastei GO. În cele din urmă, GFL - Localizatorul de defecțiuni la masă detectează poziția precisă a lipsei de izolație, accelerând depanarea.

Funcții
  • Continuitatea conductorilor de protecție cu 200mA
  • Polaritate
  • Tensiunea în circuit deschis Voc a modulelor fotovoltaice și a șirurilor 1500V
  • Curent de scurtcircuit Isc pe modulele fotovoltaice și șiruri 40A
  • Izolație șir/câmp fotovoltaic cu tensiune de testare 250, 500, 1000, 1500VDC
  • Utilizarea unității de la distanță SOLAR-03 cu conexiune Bluetooth
  • Măsurarea iradierii directe (partea frontală) cu celula de referință cu unitatea de la distanță SOLAR03 (accesoriu opțional)
  • Măsurarea temperaturii celulei și a mediului cu unitatea de la distanță SOLAR03 (accesoriu opțional)
  • Măsurarea indicelui de polarizare P.I.
  • Raport de absorbție dielectrică D.A.R
  • Funcție OPT pentru testarea izolației pe șiruri fotovoltaice în prezența dispozitivelor MLPE, cum ar fi optimizatoarele și RSD-urile, fără a fi nevoie să le deconectați de la module. În curând, cu noua actualizare.
  • Funcție GFL pentru localizarea poziției defectului în șir.
  • Categorie de măsurare CAT III 1000V AC, CAT III 1500VDC
  • Ecran LCD iluminat din spate
  • Memorie internă 999 de locații
  • Conexiune WiFi integrată și compatibilitate cu aplicația HTANALYSIS
  • Port serial optic/USB pentru conectarea la PC
  • Gestionare personalizată a bazei de date interne a modulelor fotovoltaice
  • Oprire automată
  • Ajutor online pe ecran
  • Dimensiuni (LxlxÎ) (mm) 235x165x75
  • Greutate în grame (baterii incluse) 1200

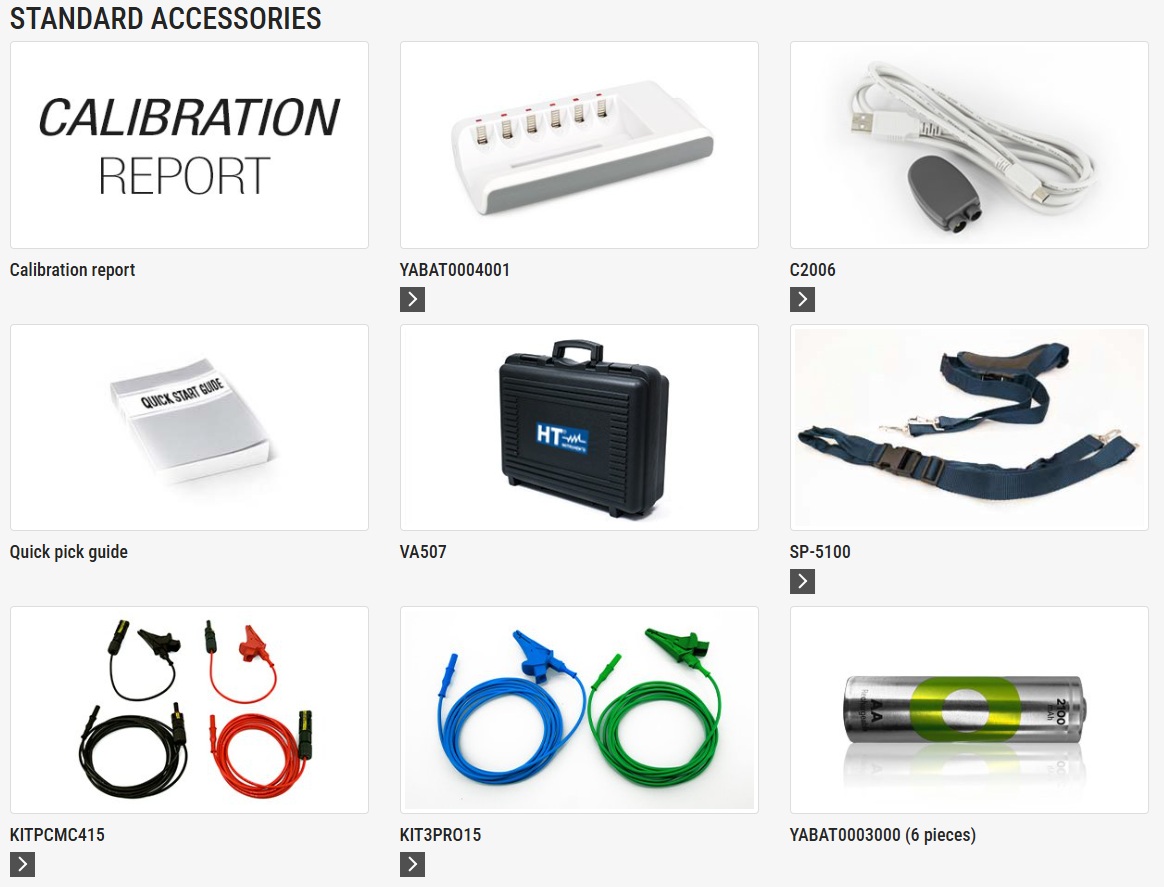

Accesorii standard

ACCESORII STANDARD
KIT3PRO15 Set de 2 cabluri banană + 2 cleme crocodil integrate Albastru/Verde
KITPCMC415 Set de 2 cabluri MC4/banană + 2 adaptoare MC4/cleme crocodil, 3m, Roșu/Negru
SP-5100 Set de curele pentru utilizare pe umăr
C2006 Cablu conexiune optică/USB
YABAT0003000 Baterie reîncărcabilă tip AA NiMH, 1.2V (6 buc)
YABAT0004001 Încărcător extern de baterie
VA507 Geantă rigidă de transport
Ghid de pornire rapidă
Raport de calibrare
Manual complet de utilizare și software de gestionare disponibile online

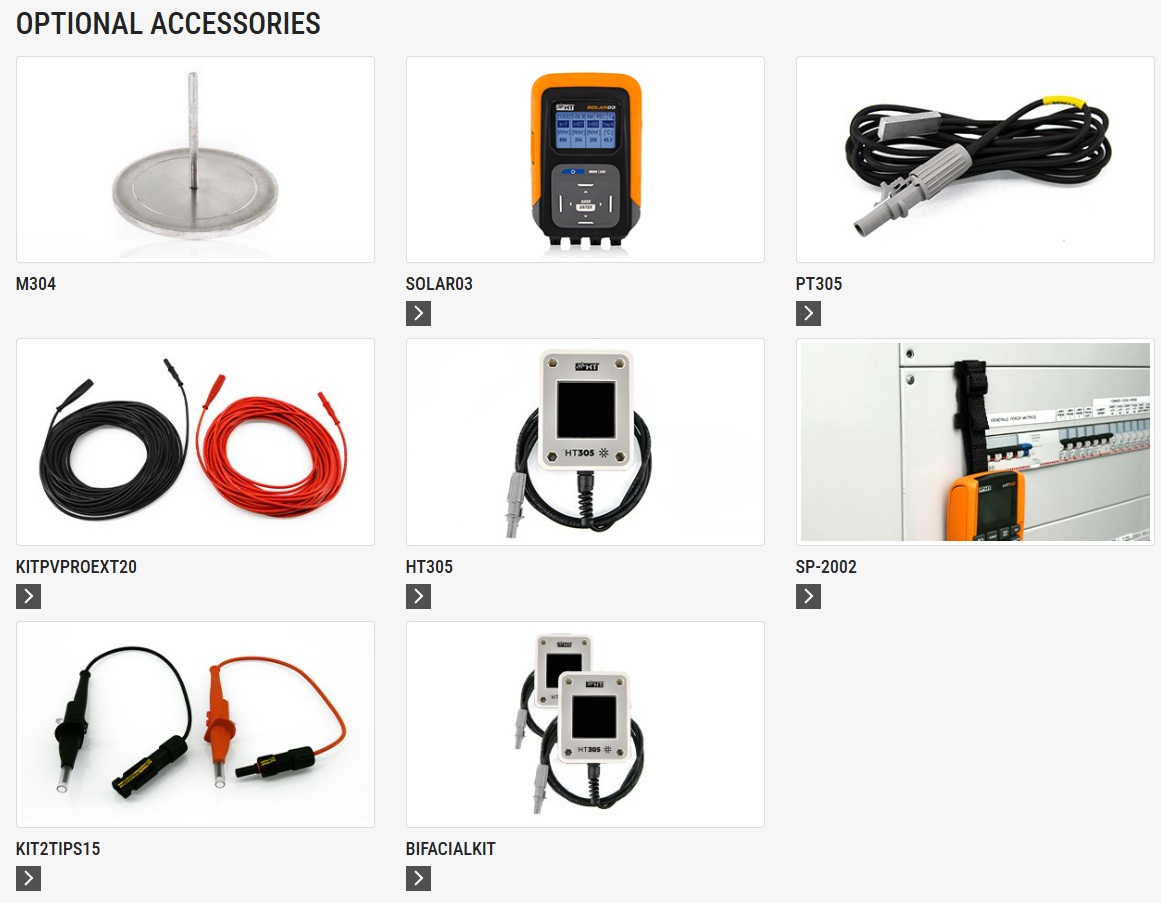

Optiuni recomandate

ACCESORII OPȚIONALE
PT305 Sondă de temperatură PT1000
HT305 Celulă fotovoltaică pentru măsurarea radiației solare (cu suport de fixare)
M304 Inclinometru mecanic pentru detectarea unghiului corect de incidență solară
SOLAR03 Unitate de la distanță cu 1 intrare de temperatură și 3 intrări de iradiere (pentru HT305) complet
cu curea magnetică
KITPVPROEXT20 2 cabluri prelungitoare pin banană - mufă banană 20m (roșu și negru)
SP-2002 Curea cu prindere magnetică pentru SOLAR03
KIT2TIPS15 Set de 2 cabluri negru/roșu cu terminație MC4
