Descriere
- Detectare vizuală ușoară, rapidă și sigură a scurgerilor de gaz comprimat.
- Ecranul tactil LCD de 7" afișează o hartă sonoră SoundMap™ peste imagini vizuale, facilitând localizarea rapidă a scurgerilor.
- Interfața intuitivă nu necesită instruire pentru echipele de întreținere.

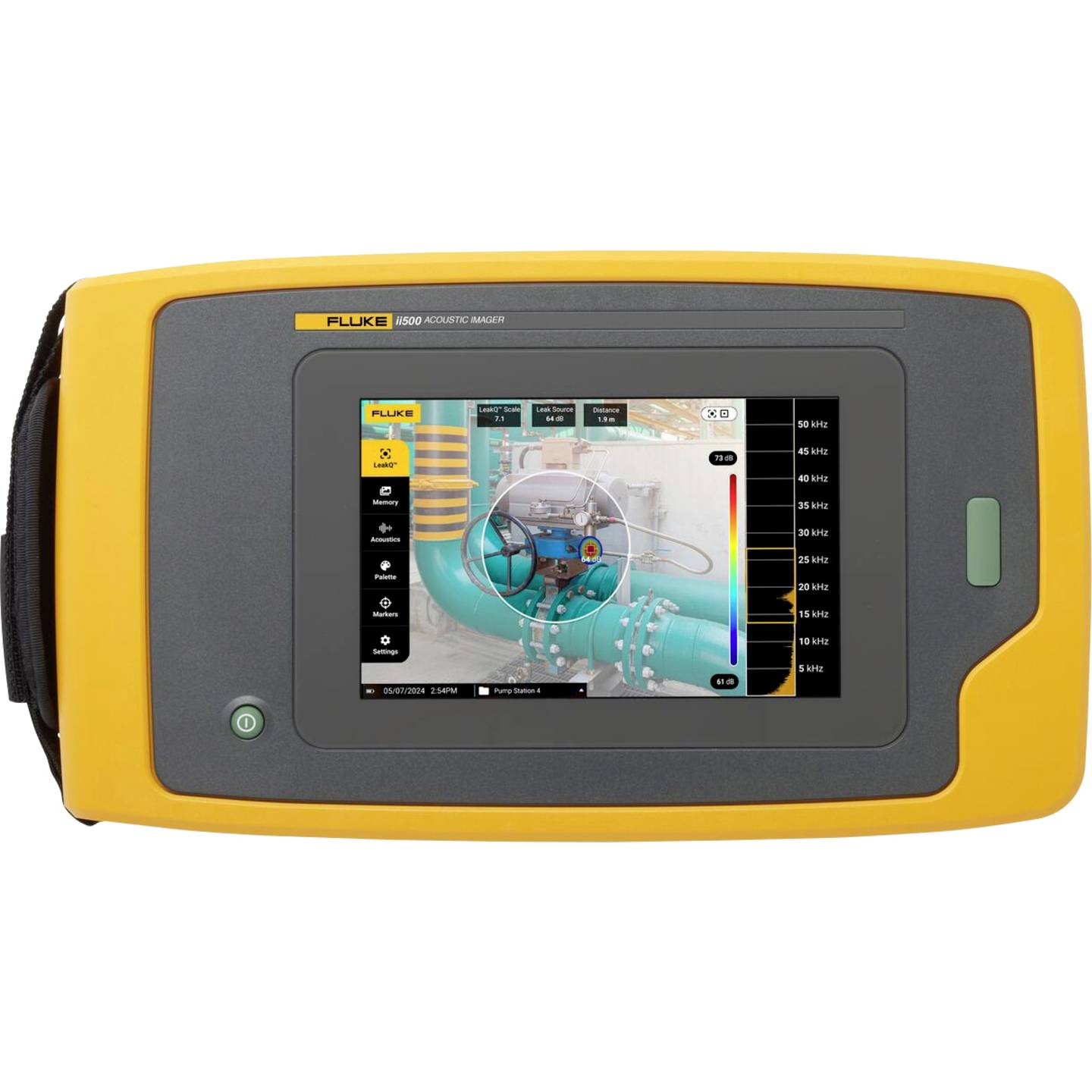

Cameră de imagini acustice Fluke ii500 cu LeakQ™: Detectează, localizează și captează scurgerile de gaz
Camera de imagini acustice Fluke ii500, echipată cu tehnologia LeakQ™, permite echipelor de întreținere să detecteze și să localizeze eficient scurgerile de gaz. Concepută pentru ușurință în utilizare, nu necesită instruire specializată. Chiar și în perioadele de vârf de producție, echipele pot identifica eficient scurgerile de gaz și de vid. Tehnologia avansată de detectare acustică a scurgerilor a ii500 izolează frecvențele sunetului scurgerilor, făcând scurgerile vizibile chiar și în medii zgomotoase.
Caracteristici cheie:
Gata de utilizare: Fluke ii500 este gata de utilizare imediat ce este scos din cutie. Designul său robust și ergonomic asigură o manipulare ușoară, în timp ce ecranul LCD mare de 7" permite o vizualizare clară a scurgerilor.
Detectare rapidă: Chiar și utilizatorii cu experiență minimă pot începe să detecteze scurgerile în câteva minute. Instrumentul estimează dimensiunea și costul relativ al scurgerii, încorporând o nouă funcție de estimare a distanței și indicele de severitate LeakQ™ 1-10. Suprapunere SoundMap™: Ecranul tactil LCD de 7" suprapune o imagine SoundMap™ peste imagini vizuale, facilitând identificarea rapidă a locației scurgerilor.
Interfață intuitivă: Izolați cu ușurință frecvențele sunetului scurgerilor și filtrați zgomotul de fundal.
Etichetare și organizare: Utilizați etichetarea, adnotarea și folderele imaginilor și videoclipurilor pentru o organizare eficientă.
Dimensionarea scurgerilor: Prioritizați reparațiile în funcție de dimensiunea relativă a scurgerii.
Colaborare: Instrumentul de raportare permite partajarea de imagini, etichete și notițe cu membrii echipei și personalul de reparații.
Vizualizarea sunetului
Camera acustică Fluke ii500 vizualizează sunetele provenite de la scurgeri mici în sistemele de aer comprimat, gaz și vid. Gama sa de microfoane oferă un câmp vizual extins. Concepută explicit pentru instalații de producție zgomotoase, camera acustică industrială Fluke ii500 (Sonic Industrial Imager) dispune de tehnologia SoundSight™, care este ușor de învățat și de implementat.

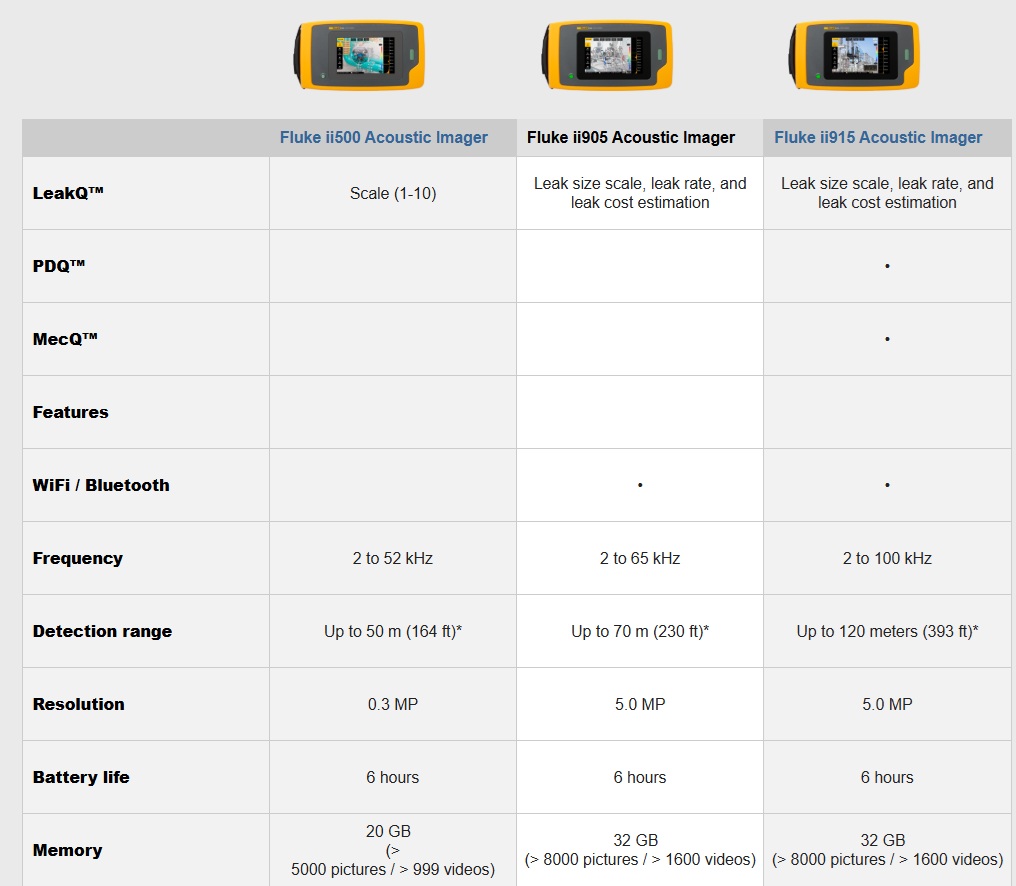

Care este cea mai bună cameră acustică pentru nevoile mele?
Tabelul următor evidențiază principalele diferențe dintre camerele acustice Fluke. Vă rugăm să consultați fișa tehnică pentru o comparație completă a specificațiilor.
Specificații
Cheie Caracteristici ii500
Senzori
Bandă de frecvență 2 kHz până la 52 kHz
Rază de detecție1 0,5 până la > 50 metri (1,6 până la > 164 picioare)
Câmp vizual (FOV) 63°± 5°
Rată nominală a cadrelor 25 FPS
Cameră digitală încorporată (lumină vizibilă)
Câmp vizual (FOV) 63°± 5°
Focalizare Lentilă fixă
Zoom Fără zoom
Rezoluție 0,3 MP
Afișaj
Dimensiune LCD de 7" cu iluminare din spate, lizibil în lumina soarelui
Rezoluție 1280 x 800 (1.024.000 pixeli)
Ecran tactil Capacitiv
Imagine acustică Imagine SoundMap™
Stocare imagine
Capacitate de stocare 20 GB
(> 5.000 de imagini / > 999 de videoclipuri)
Format imagine Vizual combinat și SoundMap™ .JPG sau .PNG
Format video Vizual combinat și SoundMap™ .MP4
Durată video Până la până la 5 minute
Export digital USB-C pentru transfer de date
Măsurători acustice
Interval de măsurare (tipic) 15,4 până la 115,2 dB SPL (± 1 dB SPL 2 kHz)
5,6 până la 102,5 dB SPL (± 2 dB SPL 19 kHz)
28,4 până la 131,1 dB SPL (± 1 dB SPL 35 kHz)
41,8 până la 133,1 dB SPL (± 3 dB SPL 52 kHz)
Clasificare și cuantificare
LeakQTM Scală de dimensiune a scurgerii (1-10)
PDQ ModeTM –
MecQTM –
Câștig automat max./min. dB Auto
Selecție bandă de frecvență Selectabilă de către utilizator prin presetări create de utilizator sau prin introducere manuală
Baterie
Baterie Baterie Li-ion reîncărcabilă și înlocuibilă pe teren
Durata de viață a bateriei 6 ore
Timp de încărcare a bateriei 3 ore
Sistem de încărcare a bateriei Extern (Bay încărcător)
Software
Ușurință în utilizare Interfață intuitivă cu utilizatorul
Acustică: Afișare scală dB Activat/Dezactivat
Acustică: Min/Max dB Manual/Auto
Acustică: Profiluri –
Acustică: Frecvență înaltă –
Acustică: Surse multiple Sursă unică
Paletă: Culori 3: Tonuri de gri, Ironbow și Albastru-Roșu
Paletă: Transparență excesivă Da: 1-100 %
Mod Tonuri de gri Da
Marcatori punct central Activat/Dezactivat
Grafice de tendință Scală de frecvență și dB
Marcatori punctuali Citire nivel dB în punctul central al imaginii
Valori de scurgere Scală LeakQTM (1-10)
Meniu principal de administrare –
Adnotare Nume activ; ID activ; Tip activ; Tip scurgere; Tip gaz; Presiune
Note foto Până la 4 note foto pentru referință
Starea inspecției activelor –
ID activ Introducere text și identificare automată a ID-ului activului pe bază de cod QR
Adnotare acțiuni –
Altele –
Specificații generale
Suport / conector pentru trepied –
USB 1 x USB-C
Wireless –
Temperatură de funcționare -10 până la 45 °C (14 până la 113 °F)
Temperatură de depozitare -20 până la 70 °C (-4 până la 158 °F) fără baterii instalate
Umiditate relativă 10 până la 95 % fără condens
Dimensiuni (ÃŽ x l x L) 186 mm x 322 mm x 68 mm (7,3 inci x 12,7 inci x 2,7 inci)
Greutate (baterie inclusă) 2,1 kg (4,6 livre)
Protecție la pătrundere (IP) IP40
Garanție 2 ani
Fluke Premium Care Premium Care Standard2
Notificare de autodiagnosticare Test de stare a matricei pentru a identifica când este nevoie de matricea de microfoane Atenție
Limbi acceptate: olandeză, engleză, finlandeză, franceză, germană, italiană, japoneză, coreeană, poloneză, portugheză, chineză simplificată, spaniolă, suedeză, chineză tradițională
RoHS
