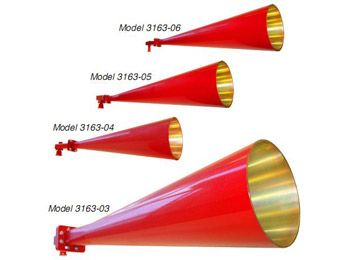

Antena horn conica liniar polarizata si castig ridicat 4..26.5 GHz ETS-Lindgren 3163

Cod: ETS-Lindgren 3163




Brosura produs PDF, 0.54 Mb

Descriere

  • Conical Shape
  • Series Frequency Range: 4 GHz to 26.5 GHz
  • High Gain
  • Low VSWR


Model

Frequency Range

VSWR Ratio

(AVG)

Max Continuous Power

Impedance (Nominal)

Connectors

3163-03

4 GHz - 8 GHz

3.2:1 maximum
1.5:1 average

250 watts

50 ?

Type N (F)

3163-04

8 GHz - 12 GHz

2.5:1 maximum
1.5:1 average

250 watts

50 ?

Type N (F)

3163-05

12 GHz - 18 Ghz

2:1 maximum
1.25:1 average

200 watts

50 ?

Type N (F)

3163-06

18 GHz - 26.5 GHz

2:1 maximum
1.25:1 average

50 watts

50 ?

SMA (F)




Model

Aperture Diameter

Length (Without Mount)

Weight

3163-03

17.8 cm   (7.01 in)

60 cm   (23.62 in)

1.8 kg   ( 3.97 lb )

3163-04

10.2 cm   (4.02 in)

37 cm   (14.57 in)

0.5 kg   ( 1.10 lb )

3163-05

10.2 cm   (4.02 in)

39 cm   (15.35 in)

0.6 kg   ( 1.32 lb )

3163-06

10.2 cm   (4.02 in)

38 cm   (14.96 in)

0.5 kg   ( 1.10 lb )
