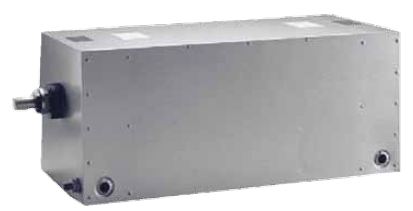

Filtre protectie retea monofazata aplicatii RFI/EMI putere & curent inalt 400..800A ETS-Lindgren N2510

Cod: ETS-Lindgren N2510




Brosura produs PDF, 0.3 Mb

Descriere

  • >3000 Amp capability
  • Fully accessible end chambers
  • 80 dB Insertion Loss From 100 kHz to 10 GHz
  • Excellent strength to weight ratio
  • RoHS Compliant and CE Marked for Compliance with the Low Voltage Directive
  • High current capability
  • Compact design



Applications

  • High current power circuits
  • EMP installations



DC Resistance Per Line

0.15 ? - 0.15 ?

Case Temp Rise On Full Load

+20 °C - +20 °C

Current Max

800 A - 400 A

Frequency

50/60 Hz - 400 Hz

Full Load Dissipation

1.3 KW - 1.3 KW

Max. Recom. Case Temp On Full Load

+70 °C - +70 °C

No. of Lines

1 - 1

Series Inductance Per line

8.75 uH - 8.75 uH

Shunt Capacitance Per Line

64 uF - 64 uF

Voltage Drop on Full Load in 350V 50/60Hz System/Line

3 V - 3 V

Voltage Frequency Maximum

440/250 - 120
