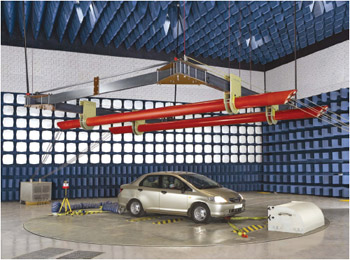

Generator camp electric Orizontal/ Vertical 10 kHz..30 MHz ETS-Lindgren 5502

Cod: ETS-Lindgren 5502




Brosura produs PDF, 0.83 Mb

Descriere

  • Generates vertical or horizontal electric field
  • Generates Fields 200 v/m in the 10 kHz to 30 MHz Frequency Range
  • Fully Adjustable Height and Separation of Main Conductors
  • Large Immunity Volume
  • Chamber Supported



Electrical Specifications

Frequency

E Mode: 10 kHz - 30 MHz
H Mode: 100 kHz - 300 MHz

Input Impedance

50 ?

Max RF Input Power

10 kW

RF Connector

1-5/8" EIA

VSWR

2:1 typical



Applications

  • ISO-11451-2
  • SAE J551/11
  • MIL-STD 461


Accesorii standard

  • 6 m (19.7 ft) long Conducting Elements with Retracting Wire Bundles
  • Support frame assembly
  • Motorized Winch and Pulley Assembly
  • RF Load with Ground Connections
  • RF Feed Box with Ground Connections
  • Waveguide Feed-thru Penetrations for the Chamber Ceiling
  • Ground Connection Sockets for the Chamber Floor


Optiuni recomandate

  • Automation of Balun Box Switches
  • Height/separation Control Connection Outside of the Chamber
  • 8 m (26.2 ft) long Elements
