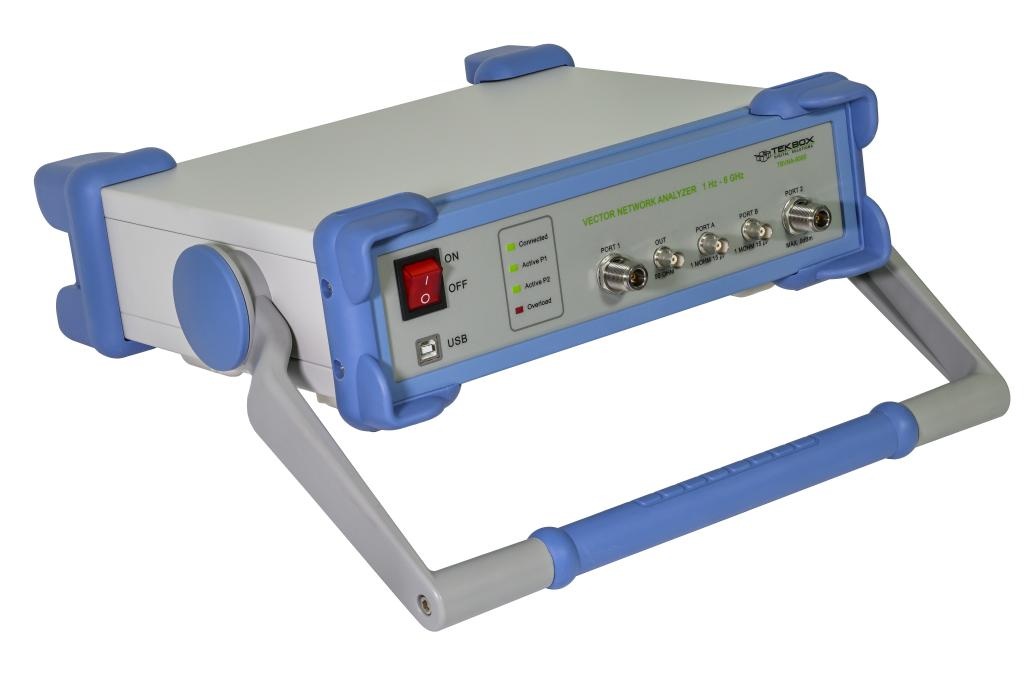

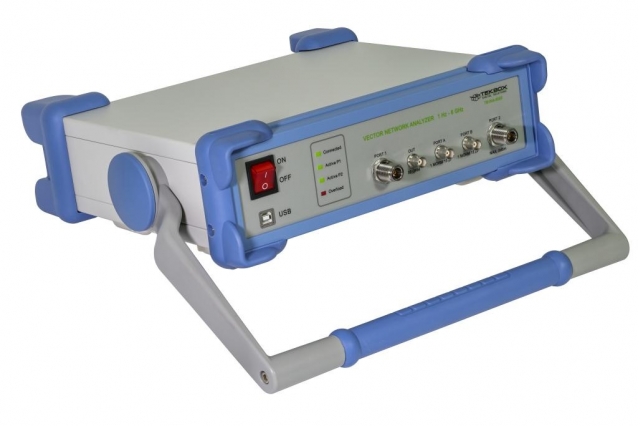

Analizorul de reţea vectorială cu două porturi TBVNA-6000 oferă numeroase funcţii pentru a permite o analiză detaliată a dispozitivelor şi componentelor RF. Cu un raport de lăţime de bandă de 1: 6000000000, instrumentul acoperă aplicaţii de măsurare de la frecvenţe audio la frecvenţe RF. Prin punţile sale VSWR active complet cuplate în curent continuu, măsurătorile de până la 1Hz sunt posibile fără a sacrifica precizia. Instrumentul utilizează simultan patru canale de măsurare independente pentru măsurători precise şi rapide pe două porturi.

Un set bogat de utilitare software, cum ar fi analizorul de spectru sau osciloscopul, face din acest instrument un ajutor versatil în aplicaţiile de dezvoltare sau testare.

Promoţie "" opţiune gratuită de analizor BODE până la 31.12.2025

SPECIFICAȚII

Analizor de reţea vectorial 0,1 Hz "" 6 GHz
Analizor Bode 0,001 Hz "" 500 MHz (necesită opţiunea hardware Bode)
Generator de semnal 0,1 Hz "" 6 GHz cu rezoluţie de 0,1 Hz
Osciloscop digital cu patru canale, 60 MHz, cu 125 MS/s şi rezoluţie de 14 biţi. (Două intrări de 50 Î�, două intrări de 1 MÎ�)
Analizor de spectru cu două canale DC "" 6 GHz, cu un interval de frecvenţă neechivoc de DC "" 60 MHz şi o suprimare activă a benzii laterale pentru măsurători de semnal fără semnale false până la 6 GHz (în anumite condiţii) şi opţiune de corelare încrucișată. (Canalele de intrare pot fi printre toate cele 4 porturi de intrare)
Măsurători de putere prin baleiere
Măsurători de putere/tensiune în bandă largă
Analizor THD
Analizor de zgomot de fază
Măsurători generale de zgomot şi Bode
Două intrări de 1 MÎ� // 15 pF, 500 MHz, +/-20 V pentru măsurători de amplificare-fază şi CC

Accesorii standard

Optiuni recomandate

ACCESORII OPȚIONALE

Accesorii

Cod piesă Descriere

Kit de calibrare VNA TBVC-NF6 N-Mamă, 6 GHz

Kit de calibrare VNA TBVC-NM6 N-Mamă, 6 GHz

Kit de calibrare VNA TBVC-SF6 3,5 mm / SMA "" Mamă, 6 GHz

Kit de calibrare VNA TBVC-SM6 3,5 mm / SMA Masă, 6 GHz

Inductoare de mod comun RF TBCMC-1

Transformator de injecţie cu bandă largă TBJT01

Transformator de injecţie cu bandă largă TBJT02
