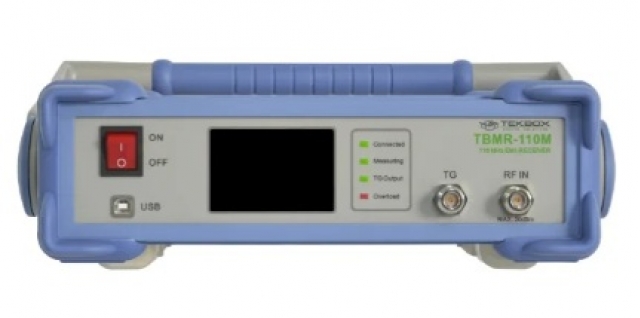

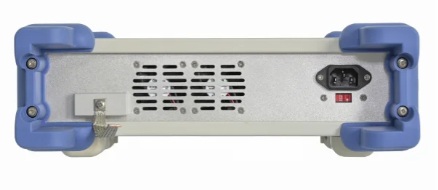

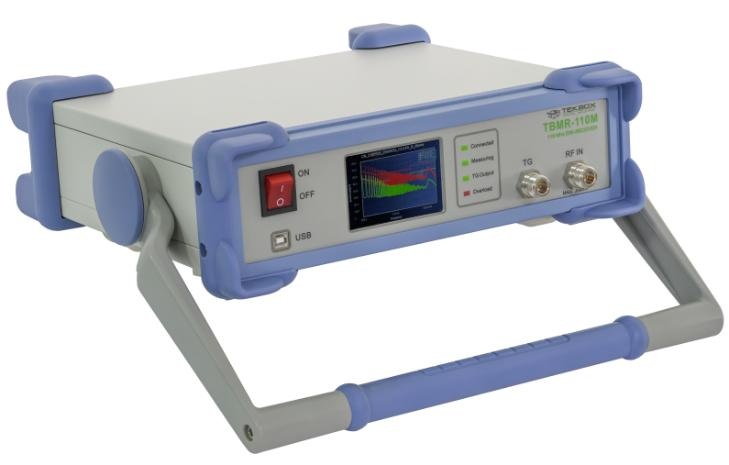

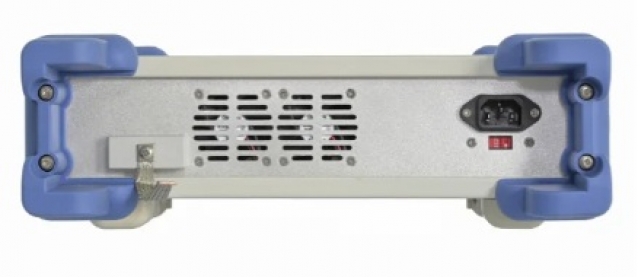

TEKBOX TBMR-110M EMI-ANALYZER 1 Hz-110 MHz Analizor radiatii

Cod: TBMR-110M TBMR110M



Brosura produs PDF, 0.26 Mb


Descriere

Standardele internaţionale EMC impun diverse metode şi echipamente de măsurare a spectrului pentru a se asigura că emisiile electromagnetice ale EUT nu depăÈ™esc limitele specificate. Analizorul EMI TBMR-110M este conceput pentru a efectua măsurători de emisii conduse. Preţurile accesibile şi versatilitatea sa îl fac un instrument perfect pentru inginerii care efectuează măsurători de pre-conformitate în timpul procesului de dezvoltare. UÈ™urinţa sa în utilizare permite, de asemenea, importatorilor de articole electronice să evalueze periodic dacă furnizorii lor furnizează o calitate constantă în ceea ce priveÈ™te conformitatea EMC, fără a fi nevoie să externalizeze acest lucru către laboratoare de testare. Precizia ridicată, versatilitatea şi măsurătorile de mare viteză sunt doar câteva dintre numeroasele caracteristici.


SPECIFICAÈšII

Analizor EMI 1 Hz "" 110 MHz (Receptor de măsurare)


  • Zgomot de bază de -162 dBm/Hz până la 1 kHz

  • Bancă de filtre cu preselector hardware pe 7 benzi

  • Putere maximă de intrare de 30 dBm

  • Detectoare conforme cu CISPR-16, ANSI şi MIL-STD

Detectoare de vârf, cvasi-vârf, mediu, CISPR-mediu, RMS şi CISPR-RMS care funcţionează în paralel.
Setare lăţime de bandă pentru rezoluţie paralelă directă, STFFT şi baleiere (-3 dB şi -6dB)
Numeroase standarde predefinite, gata de încărcare şi utilizare
Pre-măsurare cu măsurare selectivă a vârfurilor
Măsurare STFFT directă, rapidă şi compatibilă
Multe traductoare predefinite, factori de antenă şi diverse alte fişiere de compensare
Multe funcţii de manipulare a datelor, afiÈ™are şi documentare
Control direct din EMCView sau funcţionare independentă
ÃŽncărcare rapidă a setărilor predefinite

Analizor de spectru

Interval de măsurare 1 Hz "" 110 MHz
Generator de urmărire
Setare RBW şi VBW arbitrare de la 0,1 Hz la 3,5 MHz
Funcţionare Zero Span cu declanÈ™are în domeniul timpului
AfiÈ™aj liniar, logaritmic al amplitudinii şi frecvenţei
Setare lăţime de bandă pentru baleiere, STFFT şi rezoluţie paralelă directă
RMS paralel, Poz./Neg. Detector de vârf şi medie
Opţiune de memorie a urmelor, normalizare
AfiÈ™aj urme bazat pe ecuaţii
Menţinere vârf
Marker de zgomot, afiÈ™are putere maximă şi bandă
ÃŽncărcare rapidă a setărilor predefinite

Analizor de urmărire 1 Hz "" 110 MHz

Baleiere liniar şi logaritmic
Putere TG reglabilă de la -50 dBm la 0 dBm
Interval dinamic de 120 dB
Utilizarea fişierului de corecţie a puterii şi a fişierului de corecţie a nivelului
ÃŽncărcare rapidă a setărilor predefinite.

Analizor de zgomot 1 Hz "" 110 MHz

Măsurarea puterii RMS absolute a zgomotului sau a densităţii spectrale de tensiune
Măsurarea cifrei de zgomot
Zgomotul poate fi referit la intrarea sau ieşirea dispozitivelor testate

Analizor de armonice de reţea

Măsurarea armonicelor de reţea conform EN 61000-3-2
necesită un cuplor de curent extern (de exemplu, TBMHA1) şi o alimentare CA curată

Osciloscop 250 MS/s, DC "" 110 MHz

Rezoluţie orizontală de la 1 ns/DIV la 1 s/DIV
EÈ™antionare interpolată de până la 4 GS/s
EÈ™antionare în timp real de până la 250 MS/s, 14 biţi
Dimensiune de eÈ™antionare de până la 16 MS
Diverse opţiuni de declanÈ™are
Opţiune de filtru CIC vertical pentru reducerea zgomotului
Multe funcţii de măsurare automată

Demodulator

Demodulare directă în sistemul audio al PC-ului
Demodulator FM, AM şi SSB
Lăţime de bandă reglabilă, frecvenţă centrală şi parametri demodulatori
Demodulare automată măsurători de parametri

Generator de flux IQ

Sursă de date GNU-Radio
Transmitere directă a datelor I şi Q în virgulă mobilă în fişier sau reţea
Frecvenţă centrală şi lăţime de bandă reglabile

Control de la distanţă

Control direct de la distanţă al analizorului EMI prin reţea
Protocol bazat pe text
Compatibil cu EMCview


Accesorii standard

ACCESORII
Tekbox TBMR-110M este livrat cu:

1x cablu USD de tip A la tip B
1x cablu de alimentare IEC specific ţării
1x atenuator combinat TBFL1
Software EMCview


Optiuni recomandate

TBMHA1 Cuplor de curent armonic pentru reţea
TBLNA-110M-50 Amplificator cu zgomot redus cuplat în curent continuu
TBLNA-110M-HZ Convertor de impedanţă cuplat în curent continuu


Alte produse TEKBOX

TEKBOX TBMDA1 RF AMPLIFIER

• Pre-compliance RF immunity testing, driving Tekbox EMC probes or TEM cells
• RF driver amplifier
• General purpose wideband RF amplifier


TEKBOX TBMR-110M EMI-ANALYZER 1 HZ-110 MHZ ANALIZOR RADIATII

• Analizor EMI 1 Hz "" 110 MHz (Receptor de măsurare)
• Analizor de zgomot 1 Hz "" 110 MHz
• Analizor de armonice de reţea
• Osciloscop 250 MS/s, DC "" 110 MHz
• Generator de flux IQ


TEKBOX TBWA2/20DB, TBWA2/40DB RF AMPLIFIERS

• EMC probe amplifier
• General purpose wideband RF amplifier


TEKBOX TBLC08 50UH LISN LINE IMPEDANCE STABILISATION NETWORK LISN ½ CISPR 16

• Air core inductors
• Line voltage: max. 240V / 50 ½ 60 Hz, CAT ?
• Max. current: 8A @ 23°C
• DUT socket: country specific


TEKBOX TBOH02 SELF POWERED ACTIVE LOAD

• Operating voltage range: 2V ½ 70V
• Maximum current: 10A
• Power rating: max. 25W continuously; with additional fan 100W continuously
• Ranges: 0A ½ 1A, 0A ½ 10A, 1O ½ 10O, 10O ½ 100O
• External voltage control input


TEKBOX TBOH01 5UH LINE IMPEDANCE STABILISATION NETWORK LISN ½ CISPR 25

• Frequency range: 100kHz ½ 110MHz (1GHz, see figure 4 in the manual)
• DC Resistance: 40 mO
• Maximum current: 10A
• Nominal operating voltage range: 0 ½ 60V DC *


TEKBOX OPEN TEM CELLS FOR EMC PRE-COMPLIANCE TESTING

• All TEM cells are supplied together with a 50O/25W RF termination, a DC block to protect the spectrum analyzer or RF receiver input and a N-Male to N-Male coaxial cable.


TEKBOX TBFL1 TRANSIENT LIMITER

• Frequency range: 9 kHz ½ 600 MHz
• Attenuation: 10 dB ½ 0.5/+1.2 dB in-band (9 kHz to 600 MHz)
• Attenuation HP-filter: > 30 dB @ 2kHz
• Maximum continuous RF input power: 5W (+37 dBm) in-band

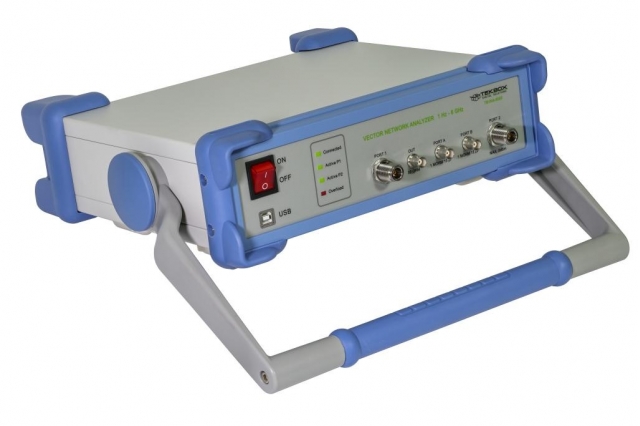

TEKBOX TBVNA-6000 ANALIZOR VECTORIAL DE RETEA 6GHZ
