Reflectometru localizare defecte linii comunicatii, coaxiale, cabluri energie electrica Seba Digiflex Com

Cod: Seba-KMT Digiflex-Com




Brosura produs PDF, 0.41 Mb

Descriere

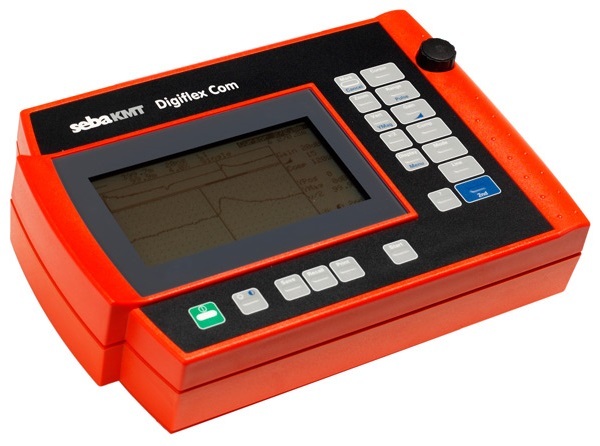

Digiflex Com

Reflectometru digital cu o precizie si rezolutie extrem de ridicata



Beneficii:

Pentru localizarea defectelor în linii de telecomunicatii de la 50 m la 30 km

Rezolutie ridicata pe cabluri scurte sau lungi

Afisaj dual pentru evaluarea clara a reflectogramei



Descriere

Digiflex Com este un reflectometru compact de înalta

precizie, destinat pentru localizarea defectelor de contact

de joasa rezistenta, precum si a întreruperilor din cablurile

de comunicatii sau semnalizare simetrice sau coaxiale; cât

si pentru localizarea punctelor de cuplaj sau diafonie, a

transpozitiilor de perechi, precum si a punctelor de infiltratie

cu apa. Poate fi utilizat si pe cabluri de energie.

Operarea usoara si încorporarea ultimelor tehnologii permit

chiar si utilizatorilor mai putin experimentati sa obtina

rezultate remarcabile. Pentru experti sunt disponibile o

serie de functii avansate.



Facilitati deosebite:

  • Rezolutie ridicata pâna la 2,5 cm în domeniul de 50 m
  • Operare simpla, controlata prin meniuri
  • Mesaje Help asociate pentru fiecare situatie
  • Controlul amplificarii reglabil, dependent de lungime
  • Evaluare usoara a reflectogramei prin tehnica unica online de zoom cu reprezentarea a doua scale
  • Afisaj LCD de mari dimensiuni, cu iluminare
  • Masuratoare instantanee, continua si prin mediere
  • Mod de localizare a defectelor intermitente (IFL)
  • Filtru integrat pentru lucrul pe cabluri active250 V
  • Interfata seriala RS 232 pentru imprimanta sau PC
  • Reflectogramele pot fi transferate din PC în memoria aparatului cu softul pentru crearea de baze de date (Winkis)
  • Carcasa robusta, protejata la stropire, pentru utilizare intensiva în teren





Accesorii standard

Set livrat

  • Digiflex Com
  • Geanta pentru aparat si accesorii
  • 2 seturi de cabluri de conexiune cu crocodili
  • Redresor încarcator
  • 1 baterie reîncarcabila 7.2 V / 1.7 Ah NiMH
  • Manual de operare


Optiuni recomandate

Accessories

Plug-in power pack

Fault converter (for locating moisture faults)

Cable replica KNB001 as adjustable measurement

reference

Rechargeable battery

Supplied with factory calibration certifi cate
