Receptor audiofrecventa localizare traseu cabluri, selectie si identificare, defecte manta Seba Ferrolux FLE 10

Cod: Seba-KMT Ferrolux-FLE10




Brosura produs PDF, 3.66 Mb


Descriere

FERROLUX® FLE 10

Receptor de audiofrecventa

Beneficii:

Ergonomic si cu greutate redusa pentru o operare comoda

SignalSelect pentru identificarea clara a traseului chiar si în zone congestionate

Soft PC extins PC pentru evaluarea datelor de masura



Descriere

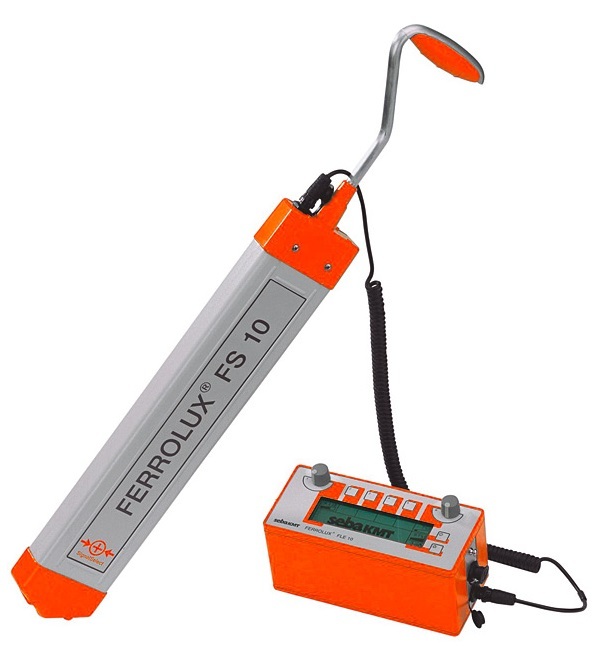

Receptor universal de audiofrecventa Ferrolux® FLE 10

împreuna cu sonda locatoare de traseu FS 10 întruneste

într-un aparat atât noile metode de localizare SuperMaxim

si SignalSelect (identificarea directiei curentului), cât si

toate metodele traditionale de audiofrecventa.

Sunt disponbile cu un generator de audiofrecventa

urmatoarele metode de localizare:

Normal-minim, normal-maxim

SuperMaxim

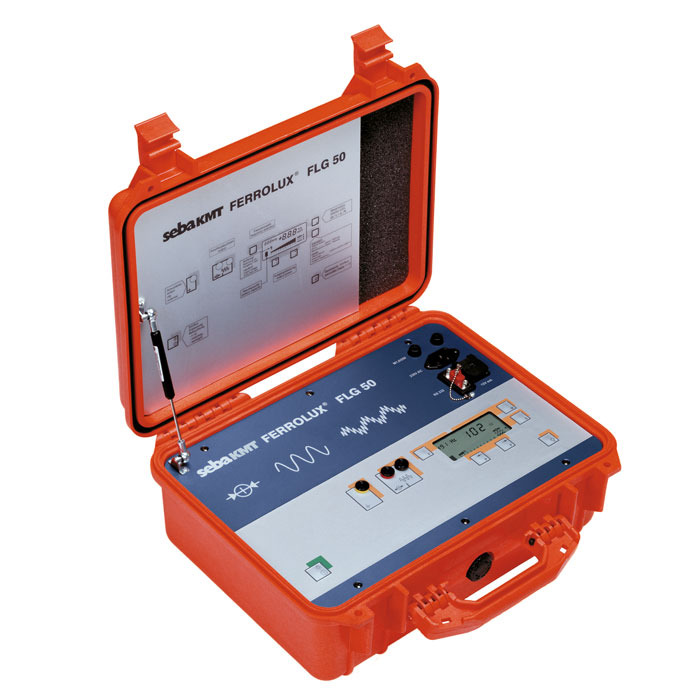

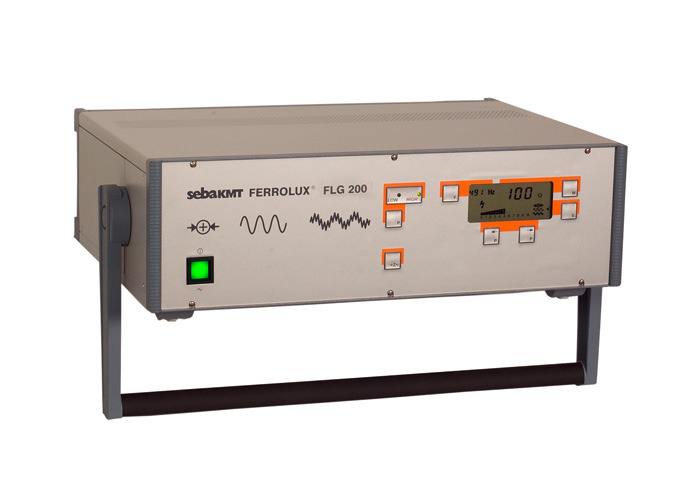

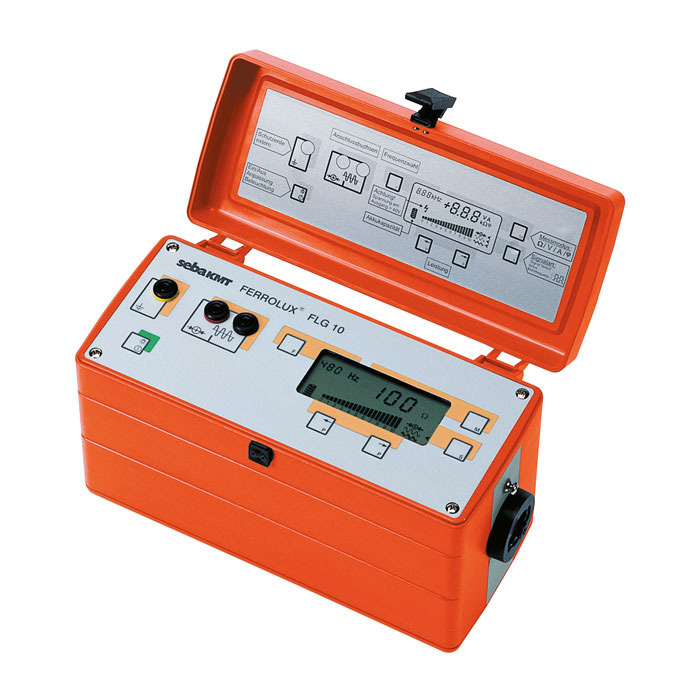

SignalSelect (numai în combinatie cu generatoarele de

audiofrecventa FLG10, FLG50 sau FLG 200)

LocalizSunt disponibile cu area câmpului turbionar

Masurarea adâncimii (digital + metoda la 45°)

Selectia - identificarea cablului

Localizarea defectelor de manta

Cercetarea terenului

Cu sonda de localizare se pot masura simultan adâncimea

de pozare si intensitatea semnalului. Prin amplasarea

mânerului sondei la 90° se permite o manevrare a acesteia

extrem de usoara. Toate cerintele ergonomice au fost respectate

pentru a se obtine un confort maxim în exploatare.



Avantaje dintr-o privire

Înregistrarea datelor cu afisare grafica pe ecranul

receptorului FLE 10 (optiune)

Gama dinamica mare de 120 dB ce asigura o sensibilitate

ridicata si evita saturatia pentru semnale puternice

Masurarea directa a adâncimii cablului si intensitatii

semnalului de curent

Localizarea traseului cu ghidare stânga / dreapta

propotionala cu distanta

Interfata RS-232: transferul datelor înregistrate pe PC

pentru evaluare si prelucrarea în sisteme GIS

Semnalul Signal Select al generatoarelor are o codificare

specifica, care permite identificarea absoluta a traseului.





Avantaje majore ale utilizarii metodei Signal Select

Independenta de lungimea traseului, deci neinfluentata de

modificarile de faza ce apar pe traseele lungi

Utilizabila pe orice frecventa

Elimina erorile ce pot apare în situatii dificile

Nu este necesara sincronizarea între generator si

receptor la punctul de plecare

Metoda brevetata, usor de utilzat, eficienta si sigura
