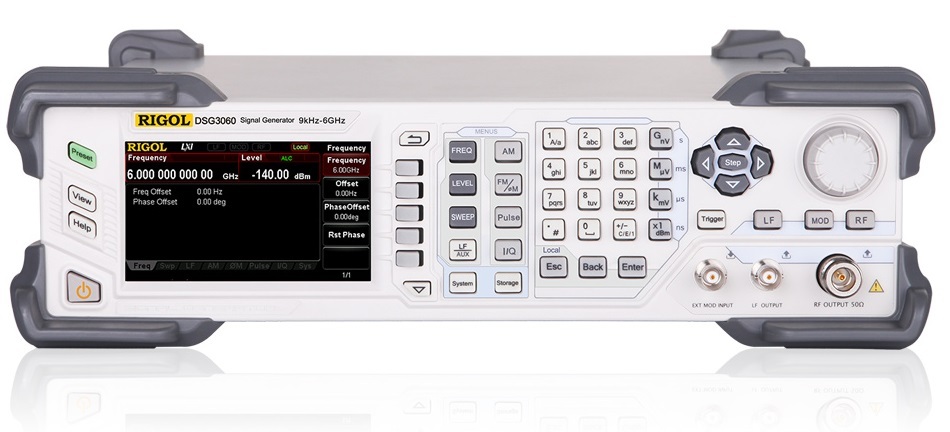

RIGOL DSG3060 Generator semnal RF 6GHz

Cod: RIGOL DSG3060




Brosura produs PDF, 1.07 Mb

Descriere

Modele





DSG3030        9 kHZ to 3 GHz

DSG3060        9 kHZ to 6 GHz



  • 3 GHz / 6 GHz versions available
  • Optional I/Q modulation and I/Q baseband outputs
  • USB/LAN/GPIB interfaces standard. Supports LXI-C and SCPI command set
  • AM/FM/øM modulation standard. Standard pulse modulation
  • Pulse train generator option





As Rigol's RF first signal source, the DSG3000 series offers standard AM/FM/ØM analog modulation, as well as options for I/Q modulation and I/Q baseband output. The DSG3060 has a maximum frequency of 6 GHz. Featuring a high signal purity with phase noise measuring <-110dBc/Hz@20kHz (typical) and a wide output range of -130dBm to +13dBm, the DSG3000 RF signal generator has standard pulse modulation with an on/off ratio of up to 80dB, with optional pulse train generator available. The DSG3000 series also has an amplitude accuracy of <0.5dB (typical).



Model

DSG3060

DSG3030

DSG3060 with IQ

DSG3030 with IQ

Max. Frequency

6 GHz

3 GHZ

6 GHz

3 GHZ

Phase Noise (typical)

<-110dBc/Hz@20kHz

<-110dBc/Hz@20kHz

<-110dBc/Hz@20kHz

<-110dBc/Hz@20kHz

Amplitude Accuracy (typical)

<0.5dB

<0.5dB

<0.5dB

<0.5dB

Connectivity

LXI-C, USB, GPIB

LXI-C, USB, GPIB

LXI-C, USB, GPIB

LXI-C, USB, GPIB

Modulation

AM, FM, Phase, Pulse

AM, FM, Phase, Pulse

AM, FM, Phase, Pulse, IQ

AM, FM, Phase, Pulse, IQ

Pulse Train Generator

Optional

Optional

Optional

Optional

high stability clock

Optional

Optional

Optional

Optional
