Imagistica îmbinărilor de lipire ascunse ale componentelor BGA, IBGA, FlipChip, CSP, CGA și SMD
Sisteme avansate pentru inspecții optice cu vedere laterală ale umflăturilor de lipire BGA, μBGA, FipChip, CSP, CGA
Calitate premium a imaginii pentru inspecție, măsurare și documentare rapidă și flexibilă a îmbinărilor de lipire ascunse ale componentelor BGA, μBGA, FipChip, CSP, CGA și SMD.

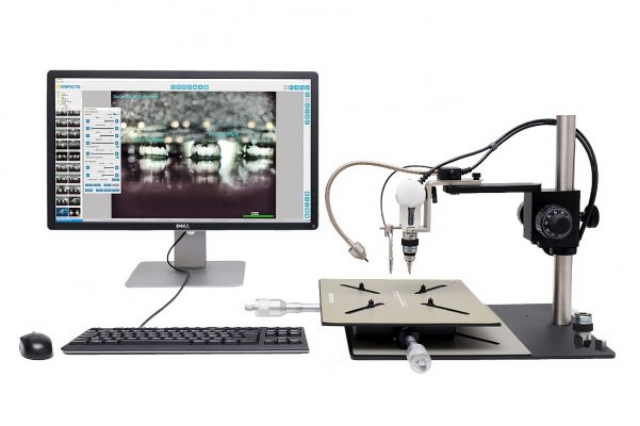

Sistem de inspecție optică BGA ProX, vedere laterală/vedere de sus
Cod produs BGA-002
Inspecție premium a îmbinărilor de lipire BGA
Performanță optică superioară

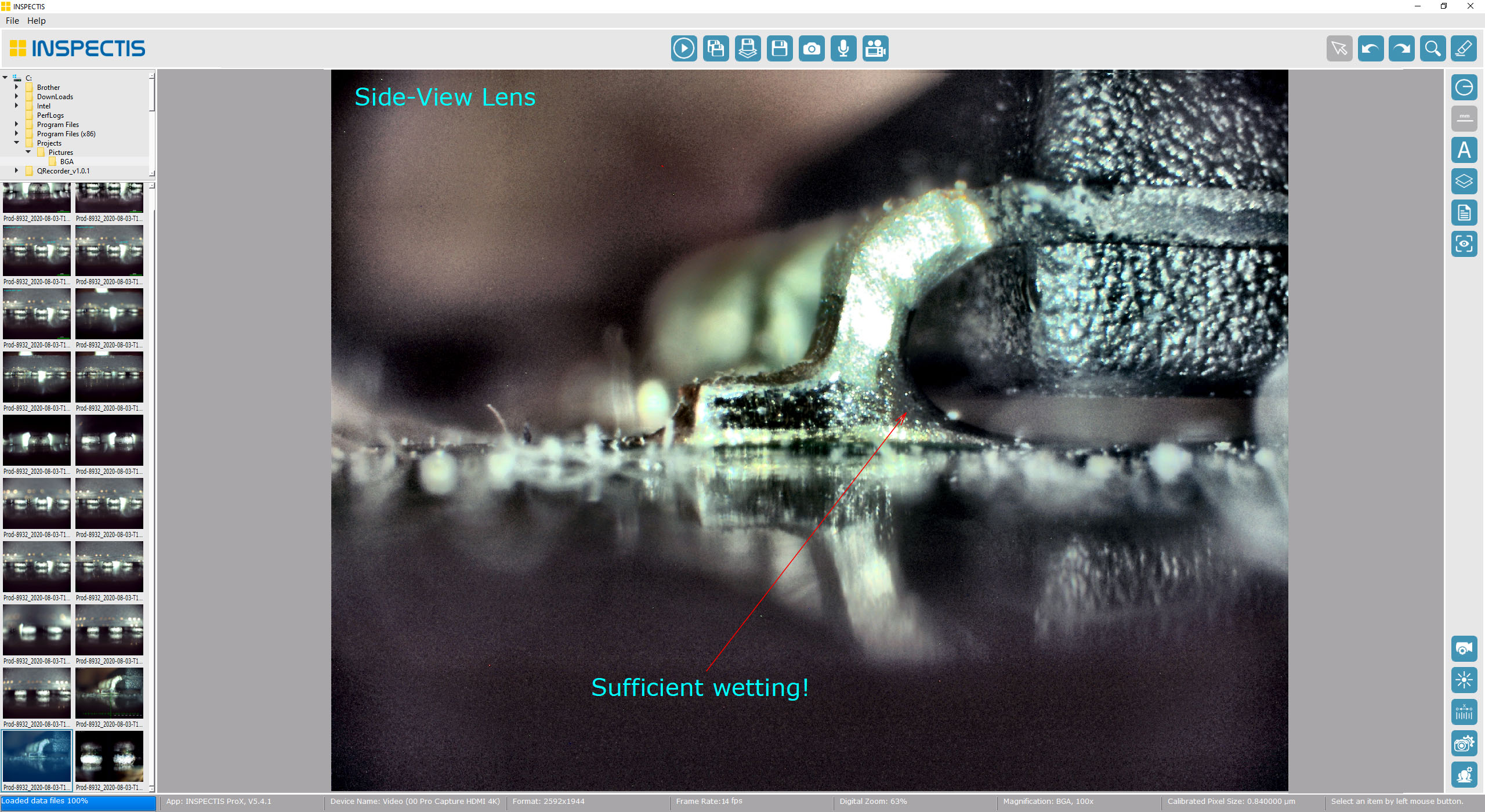

Sistem de inspecție optică BGA cu vedere laterală de nouă generație, conceput pentru inspecție optică rapidă și flexibilă, analiză și documentare a îmbinărilor de lipire ascunse ale componentelor BGA, μBGA, FipChip, CSP, CGA și SMD cu vedere de sus. Capacitatea de focalizare variabilă a opticii, cu o microprismă incidentă flexibilă, reglabilă electronic, și iluminare de fundal cu fibră optică, permite utilizatorului să imagineze de la primele până la 20 de rânduri de protuberanțe de lipire BGA.

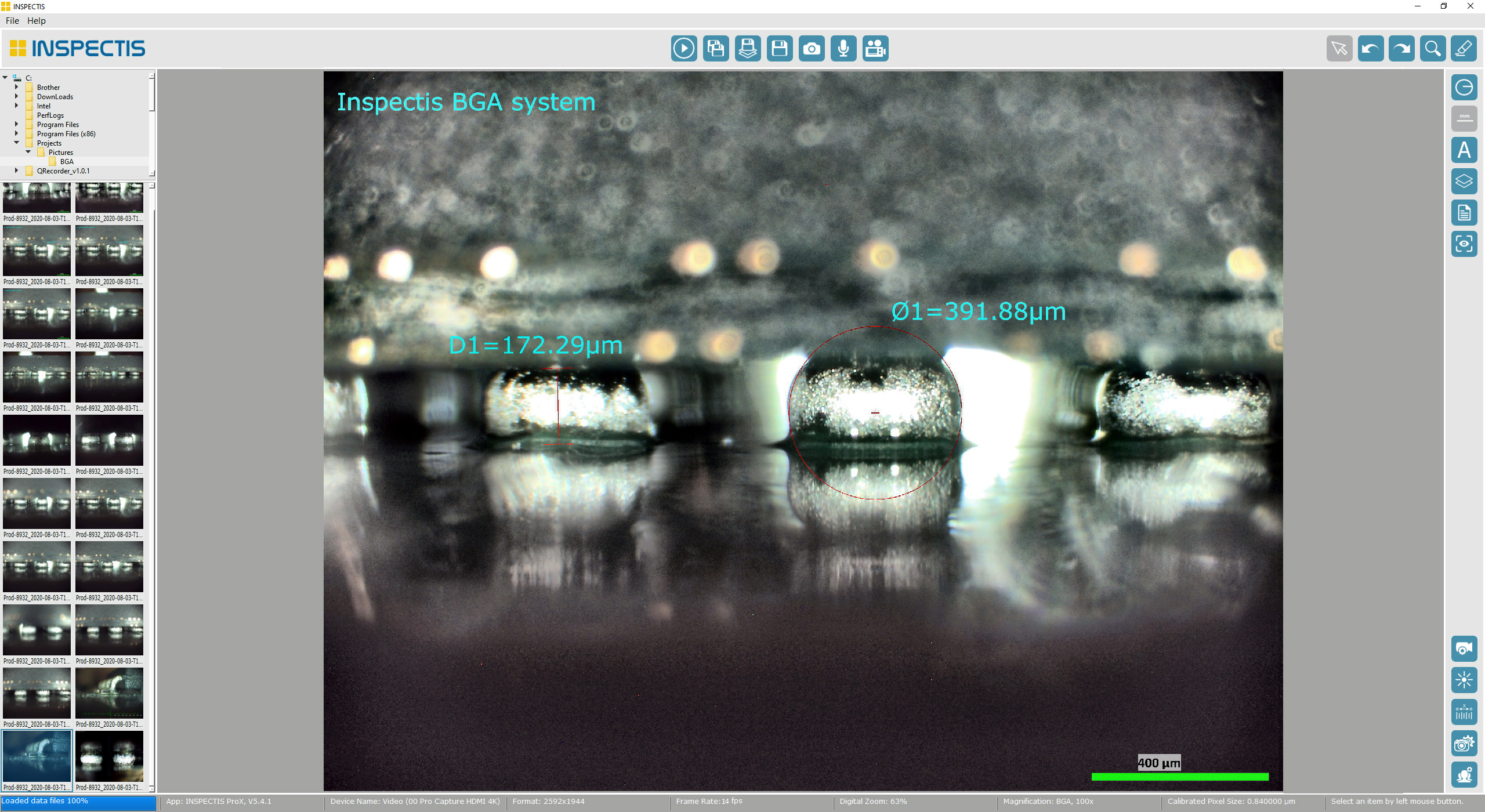

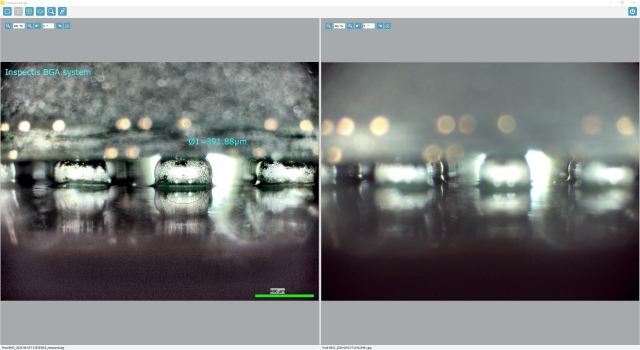

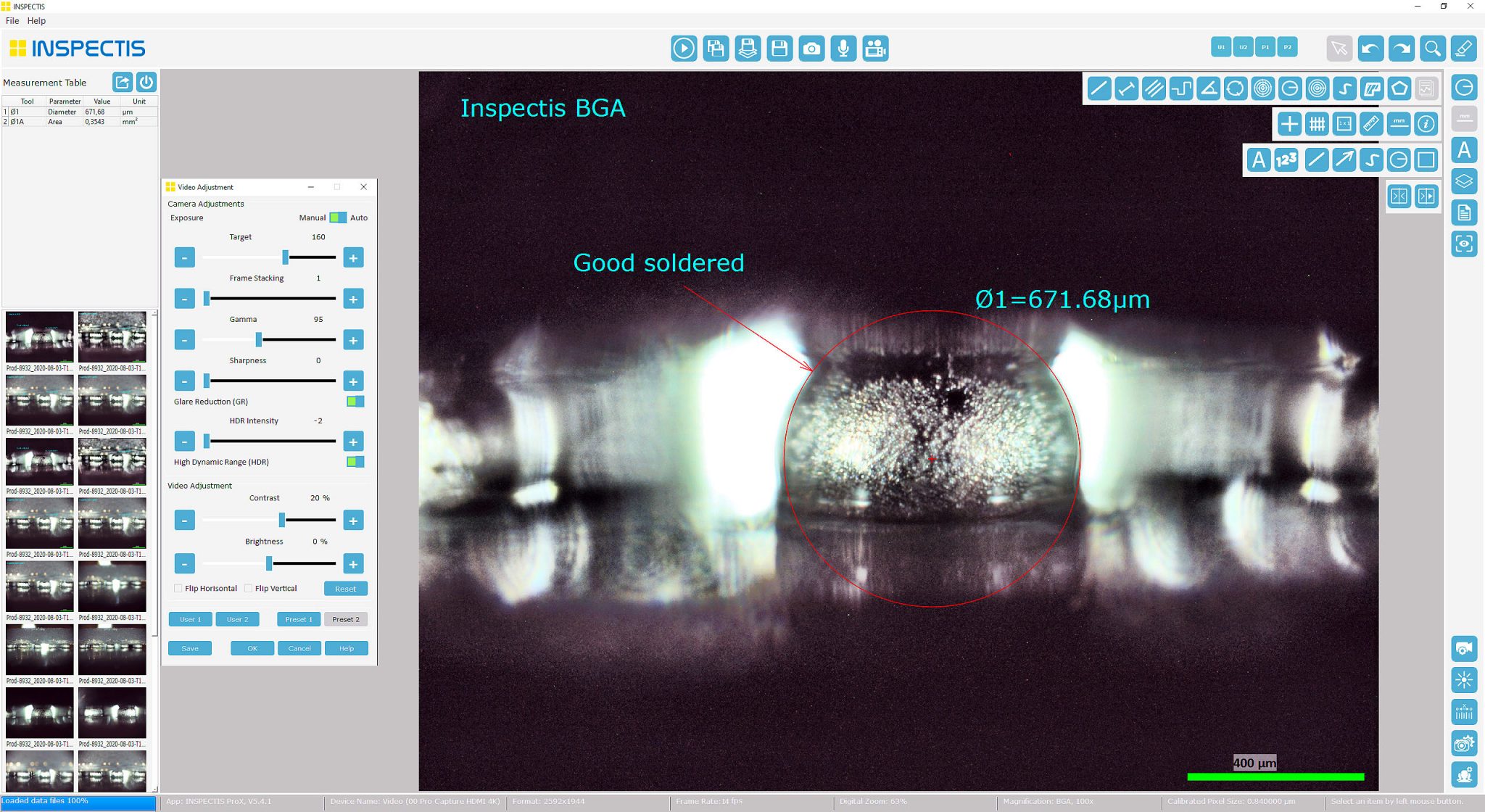

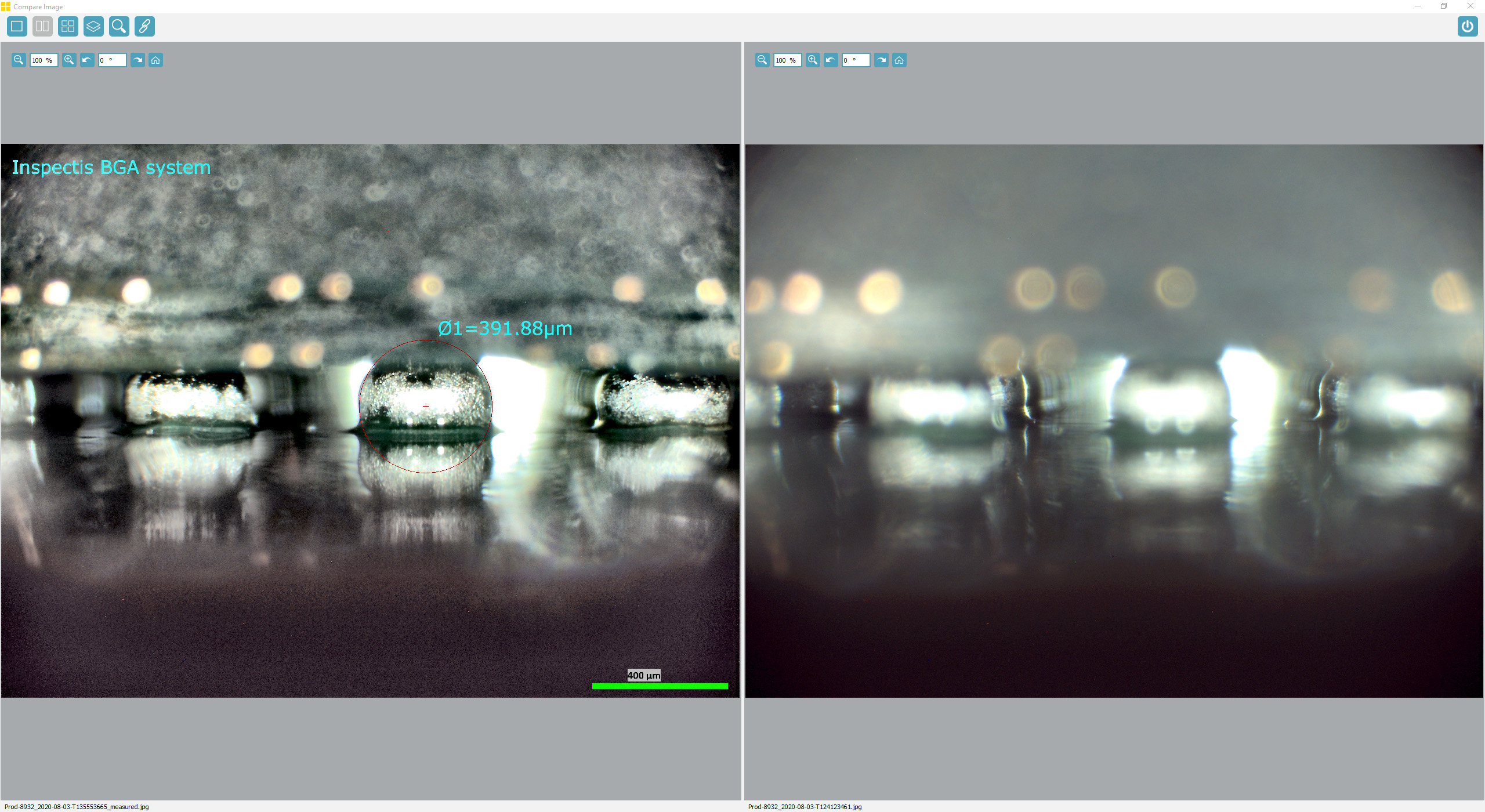

Software puternic, dar ușor de utilizat, care oferă instrumente pentru vizualizarea imaginilor live, control avansat al camerei, captura de imagini/video/audio, măsurători geometrice, suprapuneri și comparații de imagini, stivuire a focalizării, adnotări și raportare, printre alte caracteristici.
Dezvoltat pentru productivitate
Optica de înaltă rezoluție, cuplată cu un sistem de iluminare LED de mare putere, o sondă optică robustă și o interfață rapidă a camerei USB 3.0, produce imagini video în timp real clare, precise și cu rată mare de cadre a îmbinărilor de lipire ascunse.
Sistem avansat, flexibil și fiabil

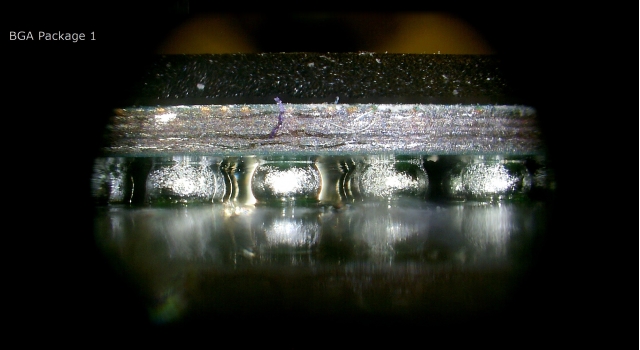

Capacitatea de focalizare variabilă a opticii permite utilizatorului să imagineze de la primele până la 20 de rânduri de protuberanțe de lipire BGA, cu ajutorul luminii sale flexibile, reglabile electronic, cu perie de fibră, ca iluminare de fundal.

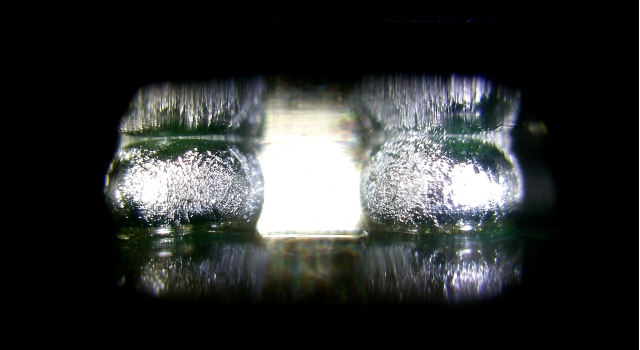

Cameră digitală USB3.0 de 5.0Mp cu optică personalizată, creează imagini luminoase ale îmbinărilor de lipire ascunse până la o distanță de 40 microni.
Design robust pentru ușurință în utilizare

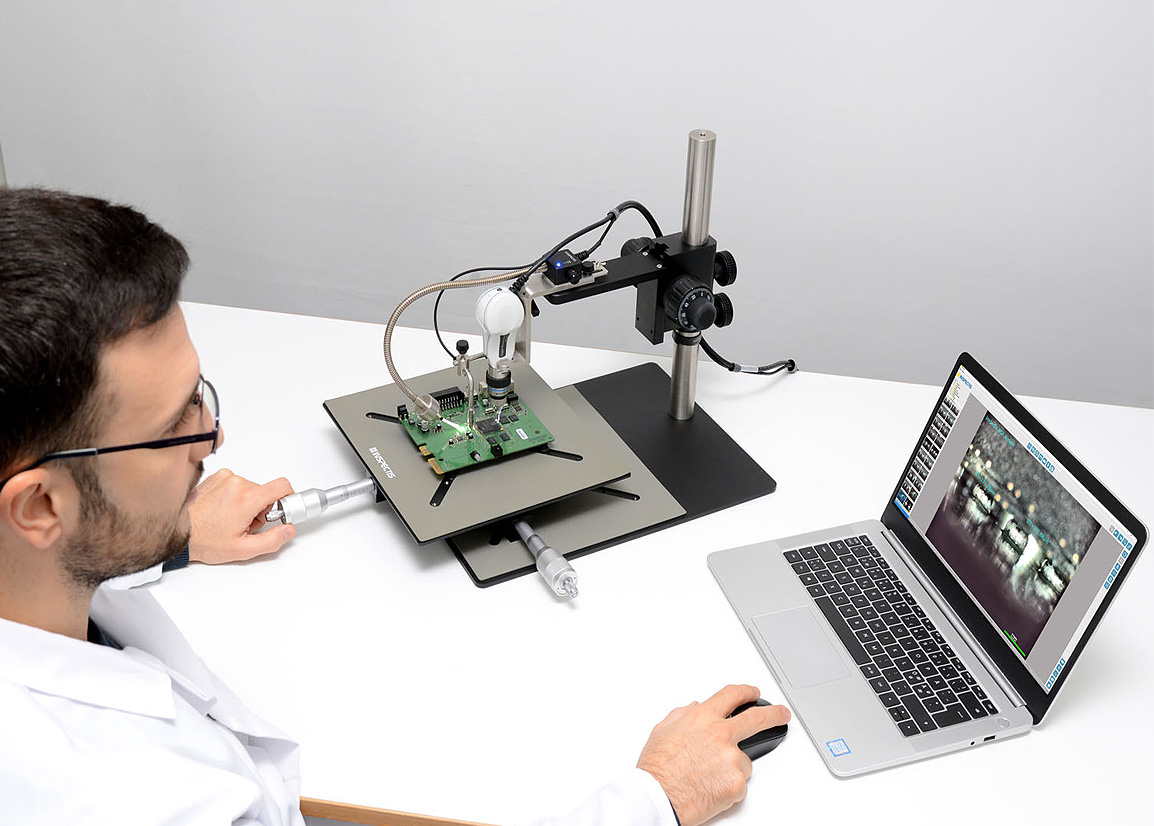

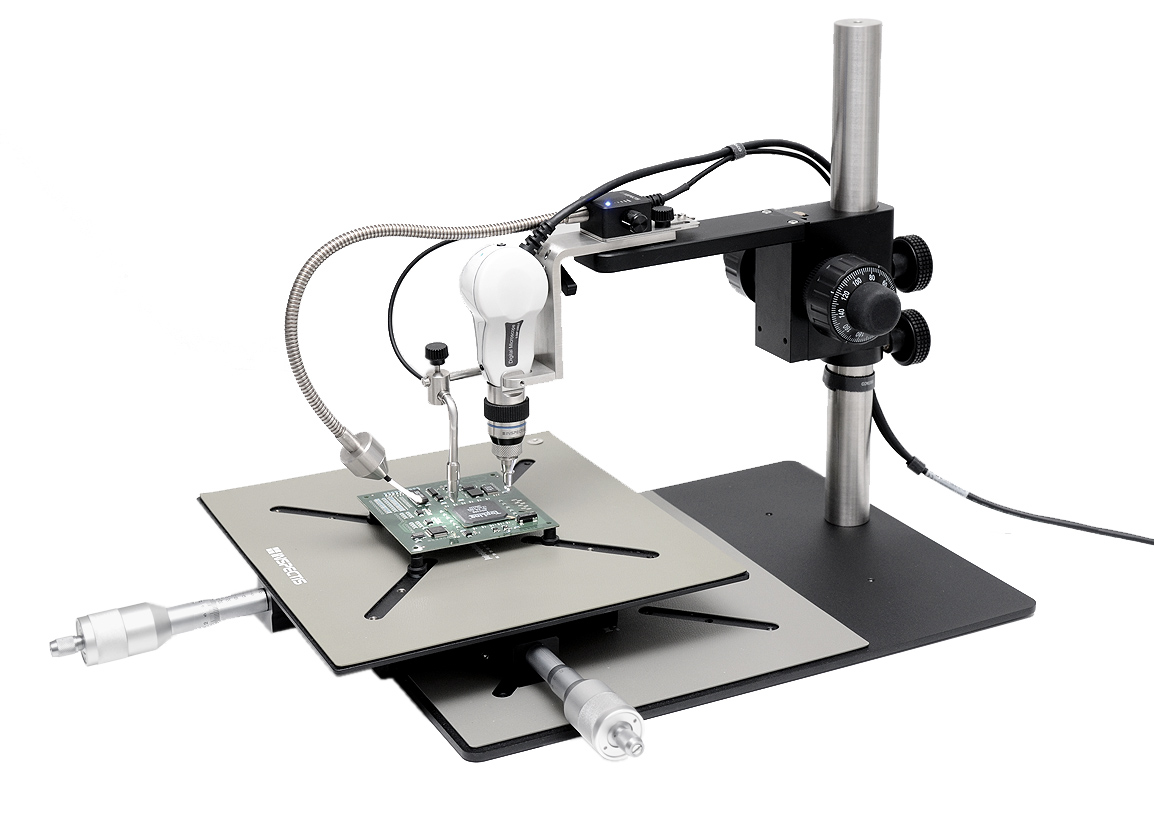

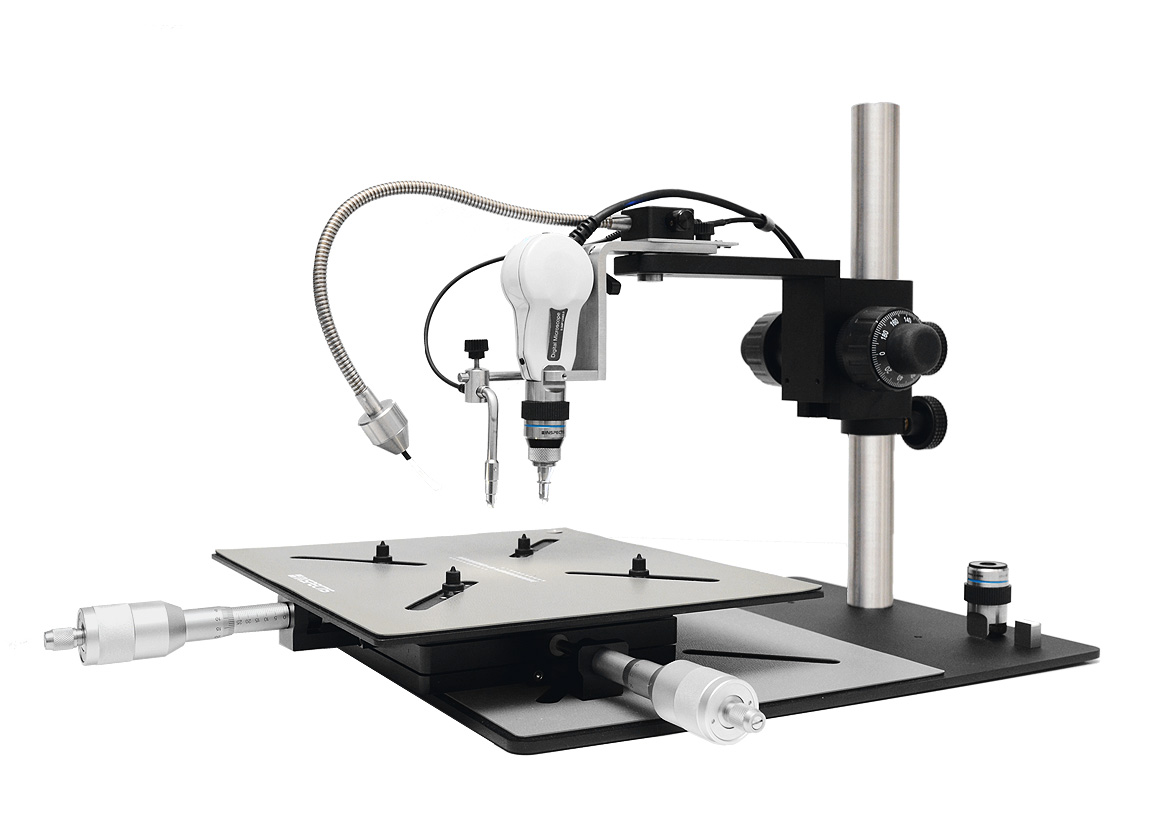

Suport rigid cu aliniere axială fină/de curs, bază mare și platformă xy de precizie. Un mecanism unic, cu atingere moale, în suportul suportului protejează microprismele din vârful sondei optice de deteriorare atunci când sunt poziționate pe suprafața PCB-ului de inspecție.

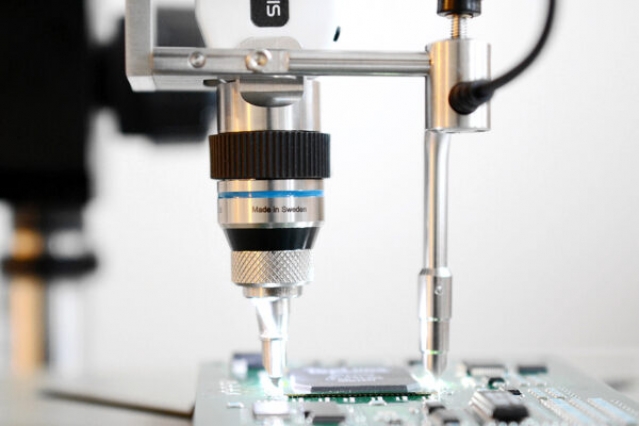

Microprismă integrată și lumină de fundal cu perie din fibră moale, cu variator electronic.
Mecanism pivotant la 180º pentru alinierea ușoară a sondei de-a lungul a 3 laturi diferite ale pachetului BGA.

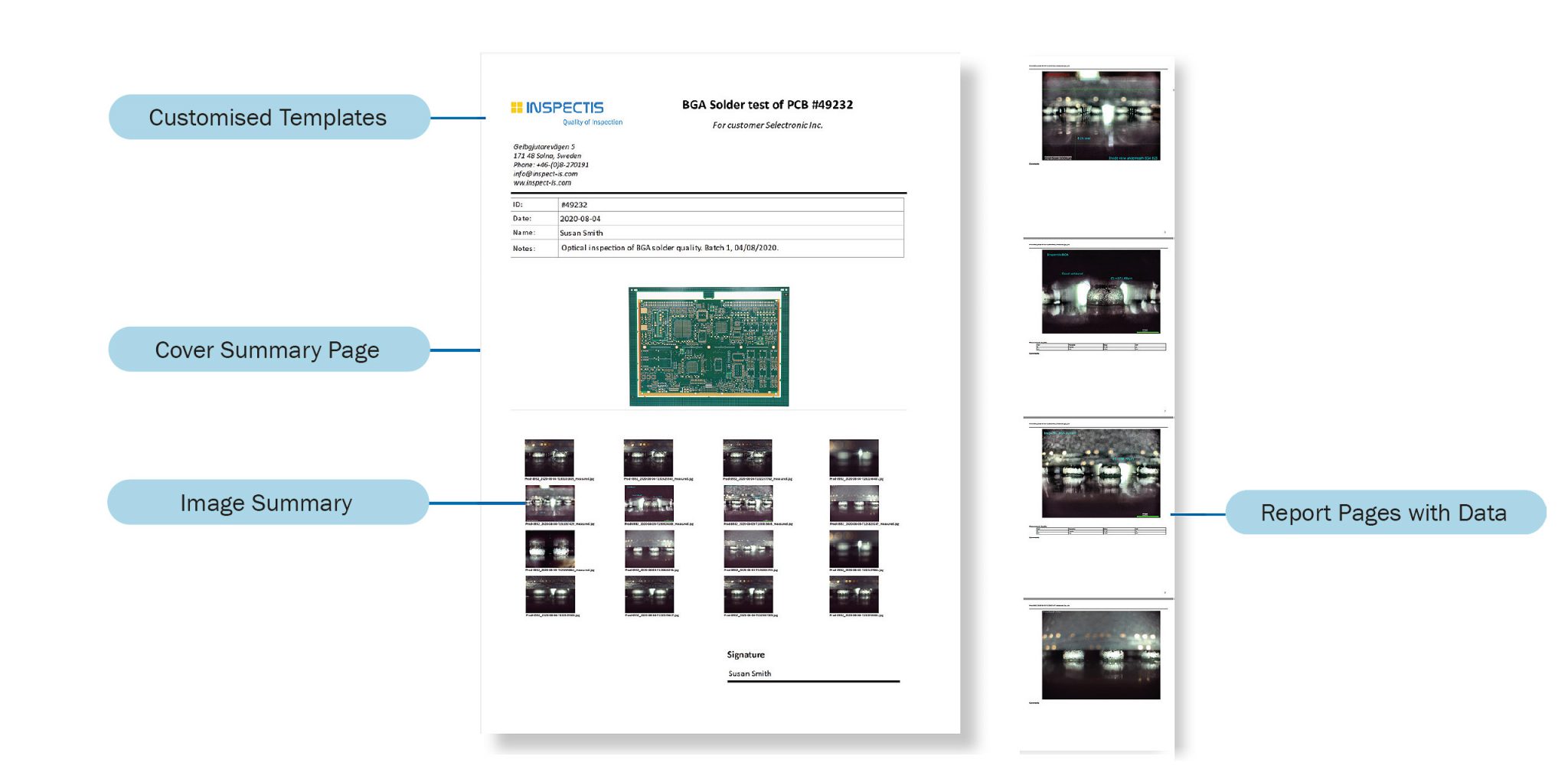

Software-ul include un generator de rapoarte și certificate cu șabloane definite de utilizator. Datele de măsurare și comentariile sunt importate automat împreună cu imaginile selectate.
Tabelul de date este generat automat și legat de imaginea măsurată și imprimat în Raport. Rezultatele pot fi, de asemenea, exportate în Excel sau alte programe.
Sistem de inspecție flexibil și versatil

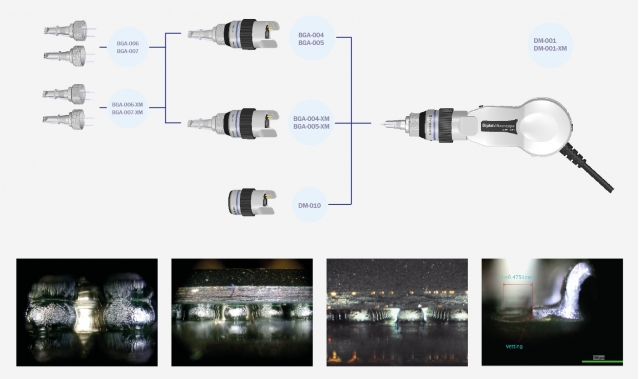

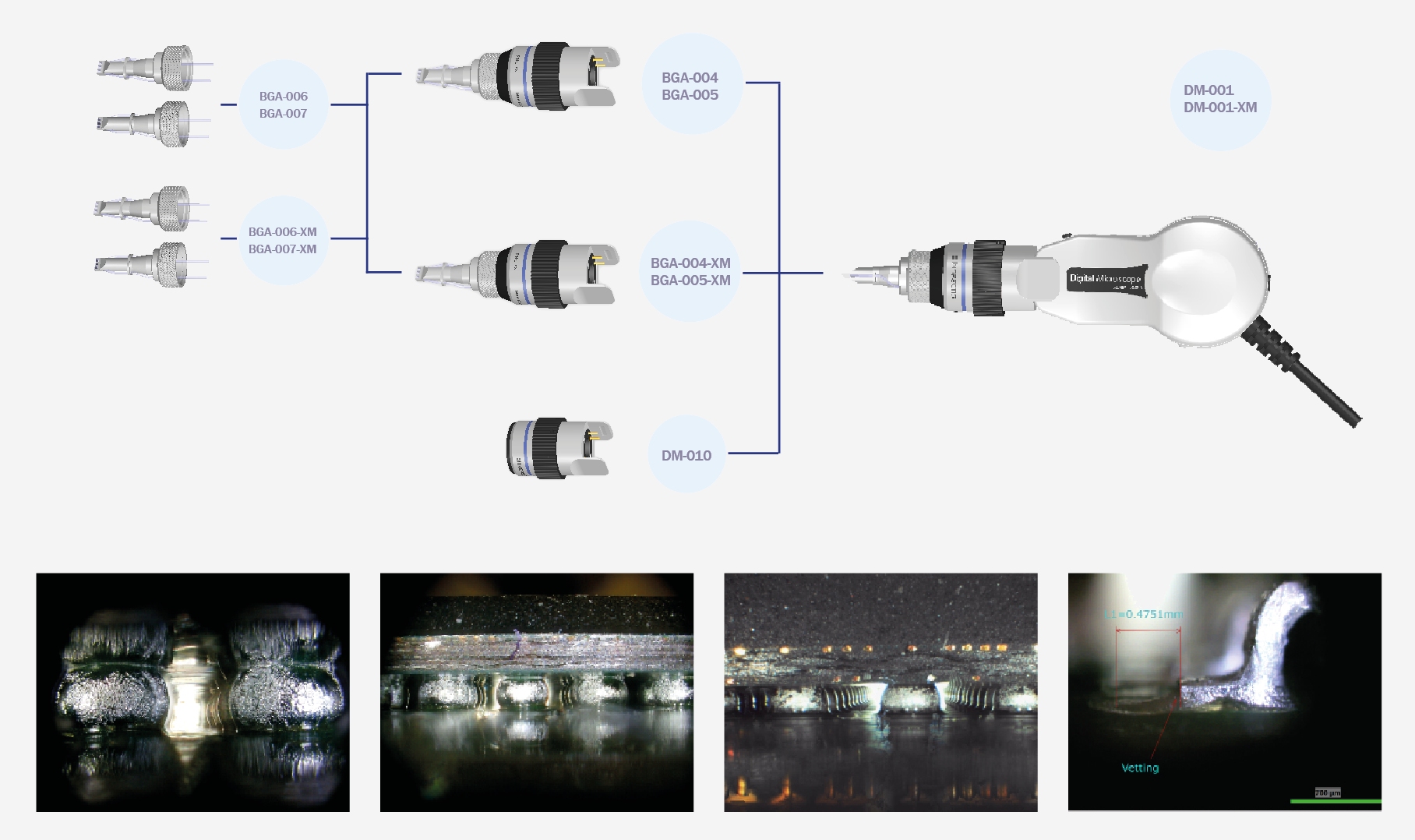

Datorită opticii sale interschimbabile cu vedere laterală și de sus, sistemul de inspecție optică BGA Inspectis oferă o soluție de inspecție flexibilă și versatilă pentru utilizarea eficientă a bugetului de investiții pentru toate sarcinile de inspecție optică post-producție sau cercetare și dezvoltare.
Specificații Sistem
Climer CMOS 1/2,5”, color, 5 milioane de pixeli.
Dimensiune/rezoluție pixel: 2,2 μm x 2,2 μm / 2592(H) x 1944(V) pixeli
Interfață: USB 3.0 / USB 3.1 Gen 1 (compatibil cu versiunile anterioare ale USB 2.0)
Formate video la rată de cadre: 2592×1944 (5 MP) la 15 fps, 2000×1500 (3 MP) la 24 fps, 1920×1080 (Full HD) la 30 fps
Memorii presetate/reapelare: 2 setate din fabrică și 2 definibile de utilizator cu butoane de acces rapid.
Măriri calibrate presetate/reapelare 5 măriri setate din fabrică și 10 calibrate de utilizator cu butoane de acces rapid.
Captură de imagine: Comutator instantaneu pe dispozitiv, pedală sau prin software
Format de captură video și audio: JPG, PNG, AVI
Montură: UNC 1/4″–20
Iluminare: Lumină LED incidentă + lumină de fundal cu micro-prismă LED + lumină cu perie cu fibră optică (gât de lebădă). Control electronic al intensității luminii.
Suport: Bază mare, suport cu strat antistatic, cu mișcare axială precisă grosieră/fină a cremalierei și pinonului, funcție de pivotare de ±90° și mecanism de protecție a sondei soft-touch.
Placă XY-Stage de precizie XY, gamă de deplasare de 50x50 mm cu acționare micrometrică. Protecție antistatică. Deplasare liberă pe baza suportului.
Mediu de depozitare / funcționare: -20° – +60°C / -5° – +40°C, 20 – 95% RH, fără condens
Dimensiuni / Greutate: Sistem ProX 470 (L) x 350 (l) x 385 (Î) mm / ~14 kg, inclusiv platforma XY
Design antistatic, protecție ESD cu puncte de conectare GND pe suportul stativului și platforma XY
Optică: (BGA vedere laterală)
Mărire ~ 25x – 200x pe monitor de 24” (mărire pe ecran)
Distanță de lucru ~ 0,5 – 30 mm (interval de focalizare)
Iluminare Sursă de lumină LED alb pur de mare putere încorporată prin microprisme
Amprentă sondă de dimensiuni standard 0,85 x 6,6 mm pe PCB (este necesară o zonă liberă de ~ 1 mm în jurul pachetului IC)
Optică: (Lentilă cu vedere de sus 8-80x)
Sistem de lentile ~ 8x – 80x pe monitor de 24” (mărire pe ecran)
Distanță de lucru ~ 10 – 150 mm
Iluminare Inel LED alb pur încorporat cu difuzor holografic

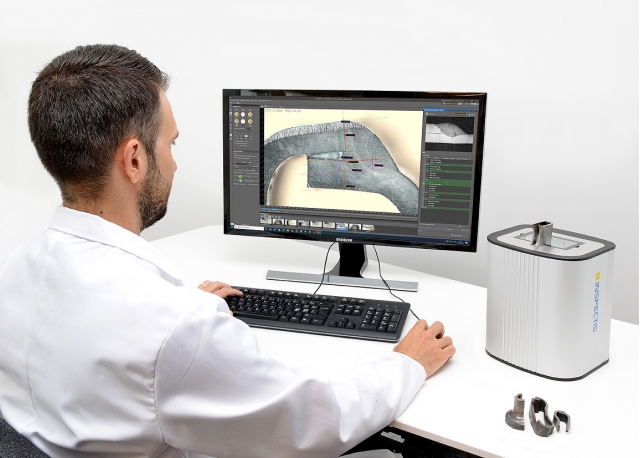

• Microscop inversat pentru analiza și documentarea sudurilor
• Microscop inversat digital dedicat cu calitate a imaginii Full HD
• Câmp vizual larg, ~ 84 până la 3 mm (~ 3,3” până la 0,12”), echivalent cu o mărire optică de ~ 2,5x până la 71x sau o mărire pe ecran de ~ 7,2 până la 205x.
• Dezvoltat pentru ușurință în utilizare
• Capilaroscop digital, extins
• Sistem de capilaroscopie cu pliuri unghiale pentru profesioniști

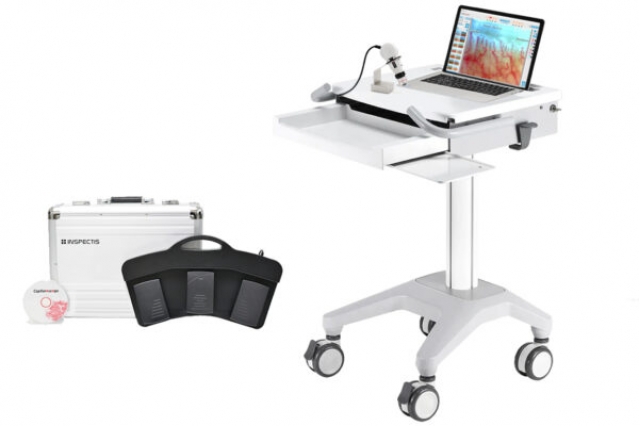

• Pachet extins de sistem de capilaroscop digital cu laptop, software preinstalat, pedală cu 3 pedale, suport pentru microscop, pipetă de ulei și cărucior medical.
• Neinvaziv
• Ieșire video 4K 2160p, 60 de cadre pe secundă, 8,4 MP
• Pachet sistem microscop digital U50s 4k 60fps
• Video 4K viu la 60 fps și latență redusă
• Tehnologie inovatoare
• Rapid și precis
• Optică superioară pentru inspecția detaliilor fine
• Microscop digital FHD de nouă generație cu zoom motorizat 40x și optică superioară.
• Calitate excelentă a imaginii
• Microscop digital modular de nouă generație în Full HD cu senzor de imagine îmbunătățit
• obiectiv cu zoom care produce videoclipuri vibrante la 60 fps și latență redusă
• Zoom optic motorizat 40:1, focalizare automată rapidă
• Sisteme avansate pentru inspecții optice cu vedere laterală ale umflăturilor de lipire BGA, μBGA, FipChip, CSP, CGA
• Calitate premium a imaginii pentru inspecție
• măsurare și documentare rapidă și flexibilă a îmbinărilor de lipire ascunse ale componentelor BGA, μBGA, FipChip, CSP, CGA și SMD.

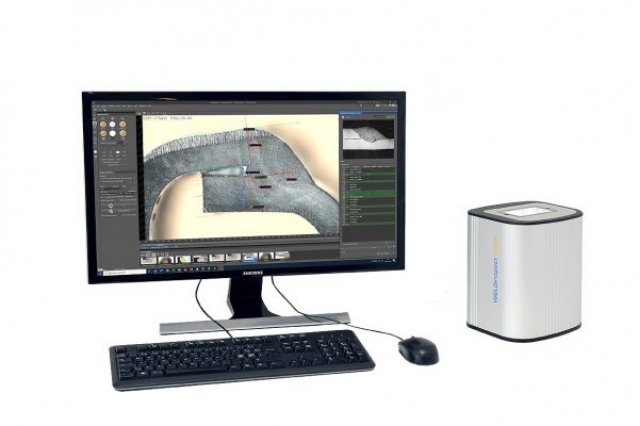

• Microscop inversat pentru analiza și documentarea sudurilor
• Sistem optic inversat 4K de înaltă rezoluție, ergonomic
• zoom motorizat x26:1 și focalizare automată precisă
• conceput pentru efectuarea analizelor, măsurătorilor și documentării precise a cordoanelor de sudură cu efort minim

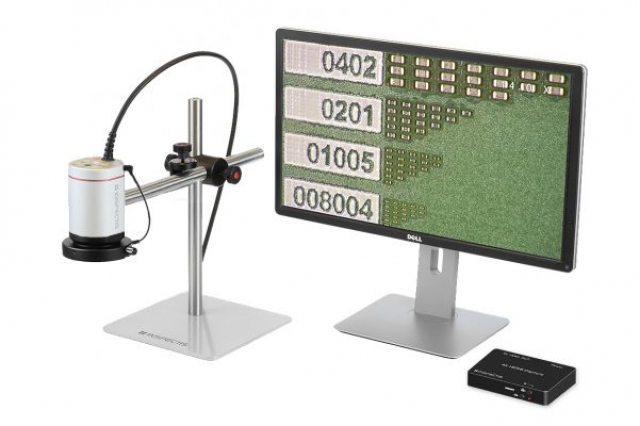

• Sistem de inspecție digitală 4K
