Microscop inversat digital 4K pentru analiza și măsurarea sudurilor
Cod produs HD-250

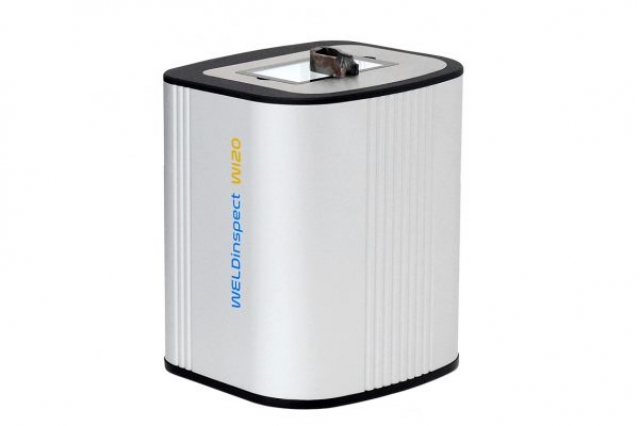

Microscop inversat pentru analiza și documentarea sudurilor
Sistem optic inversat 4K de înaltă rezoluție, ergonomic, cu zoom motorizat x26:1 și focalizare automată precisă, conceput pentru efectuarea analizelor, măsurătorilor și documentării precise a cordoanelor de sudură cu efort minim.
Software dedicat pentru măsurarea cordoanelor de sudură
Software Nikon Metrology NIS-Elements puternic și personalizabil, cu măsurători secvențiale ușor de utilizat, șabloane de sudură predefinite și instrucțiuni pas cu pas.

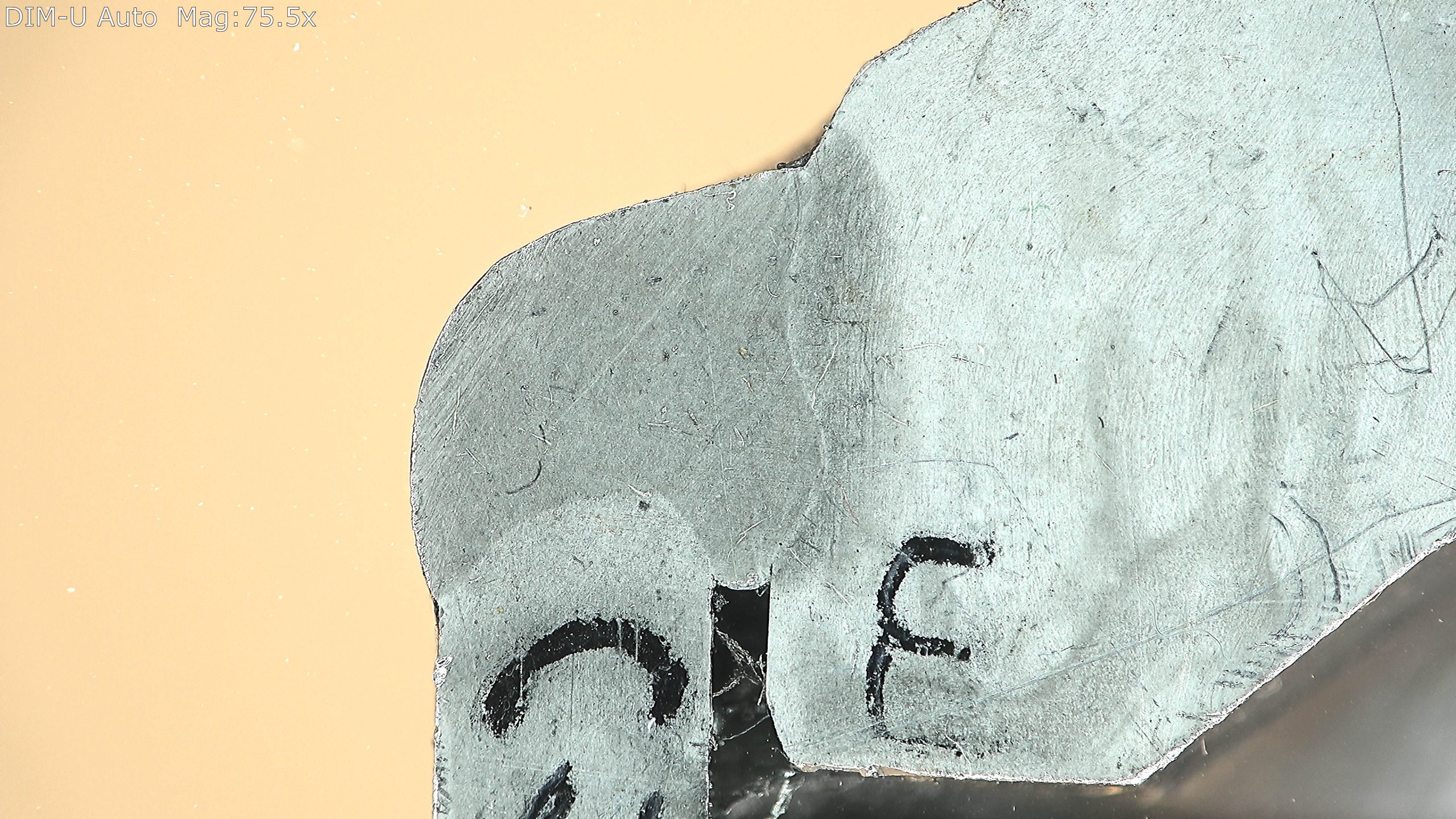

Performanță optică superioară
Calitate remarcabilă a imaginii 4K, gamă largă de zoom și câmp vizual extins de ~82 până la 3,1 mm (~3,23” până la 0,12”), echivalent cu o mărire optică de ~2,6x până la 68x sau o mărire pe ecran de ~7,5 până la 196x.
Posibilitate de upgrade cu optică cu zoom x35 care oferă un câmp vizual de ~58 până la 1,65 mm (~2,28” până la 0,063”), echivalent cu o mărire optică de ~3,8x până la 127x sau o mărire pe ecran de ~10,9 până la 370x.

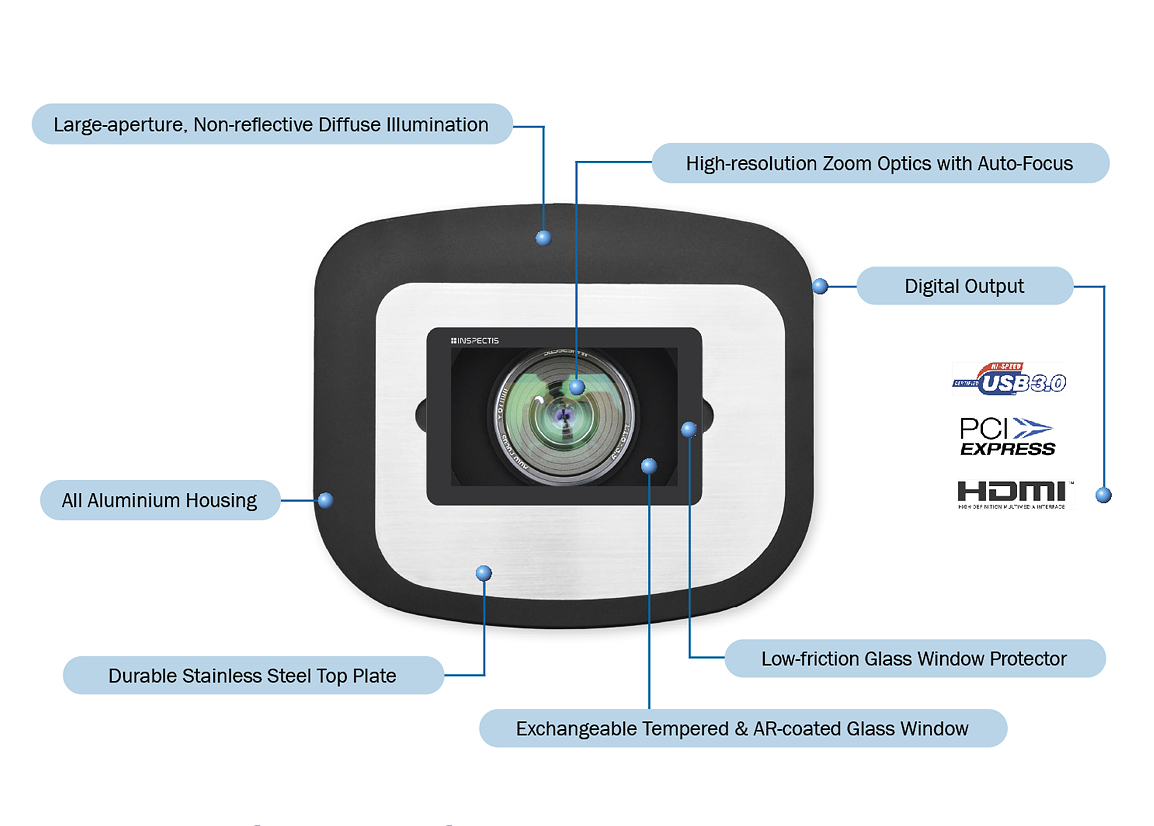

Design robust
Carcasa robustă din aluminiu, cu placă de bază din oțel rezistent și placă superioară din oțel inoxidabil, creează stabilitate și robustețe maxime chiar și în medii dure.
Fereastra din sticlă securizată este special fabricată pentru a rezista la zgârieturi și este acoperită pentru a minimiza strălucirea și reflexia din spate în sistemul optic.

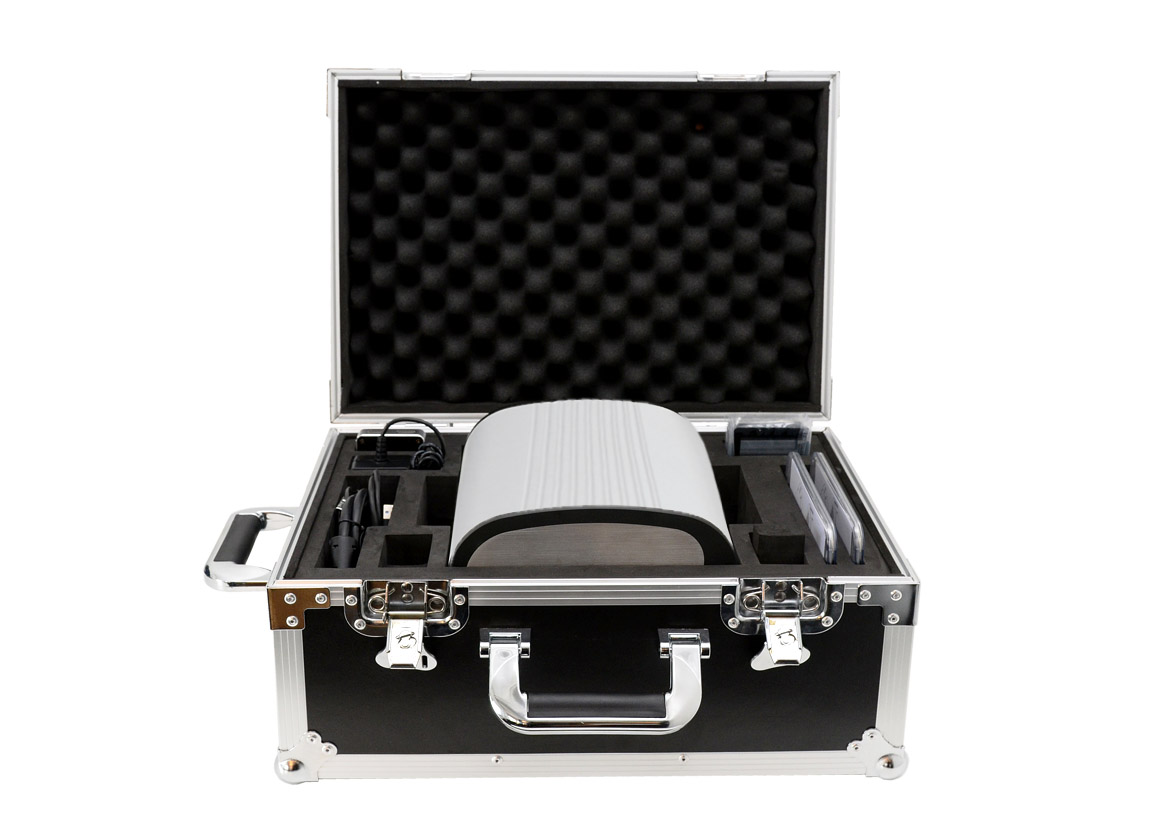

Este inclus un capac pentru protejarea dispozitivului împotriva prafului atunci când nu este utilizat.

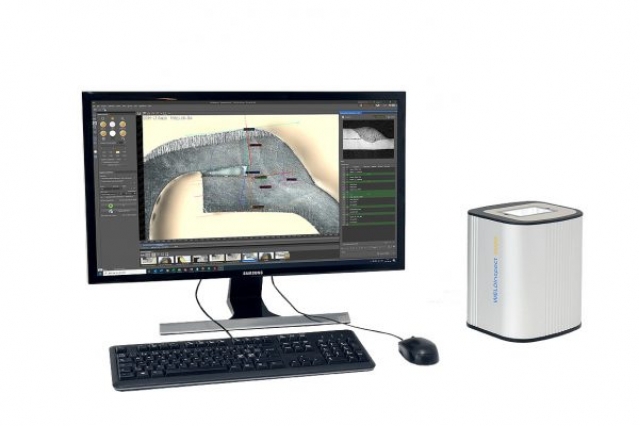

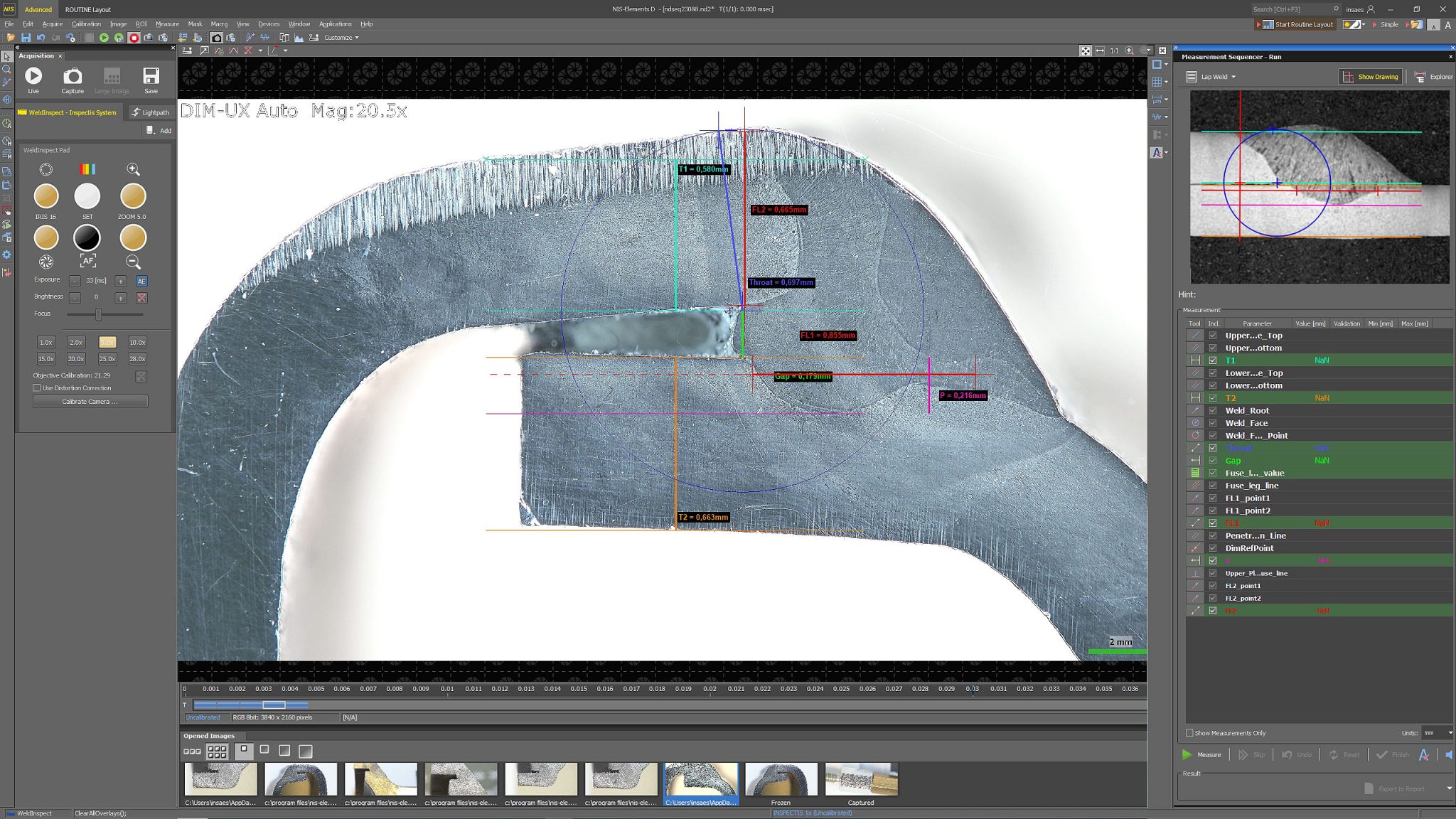

Software dedicat
Nikon NIS-Elements combină instrumente puternice de achiziție a imaginilor, analiză, măsurători secvențiale calibrate, vizualizare și partajare a datelor.
Optica pre-calibrata cu urmărire automată a zoom-ului asigură măsurători rapide și precise ale sudurilor. Comenzile încorporate ale camerei și obiectivului, cu 8 butoane de zoom cu acces rapid, fac ajustarea și achiziția imaginii simple și intuitive.
Măsurători secvențiale rapide și precise

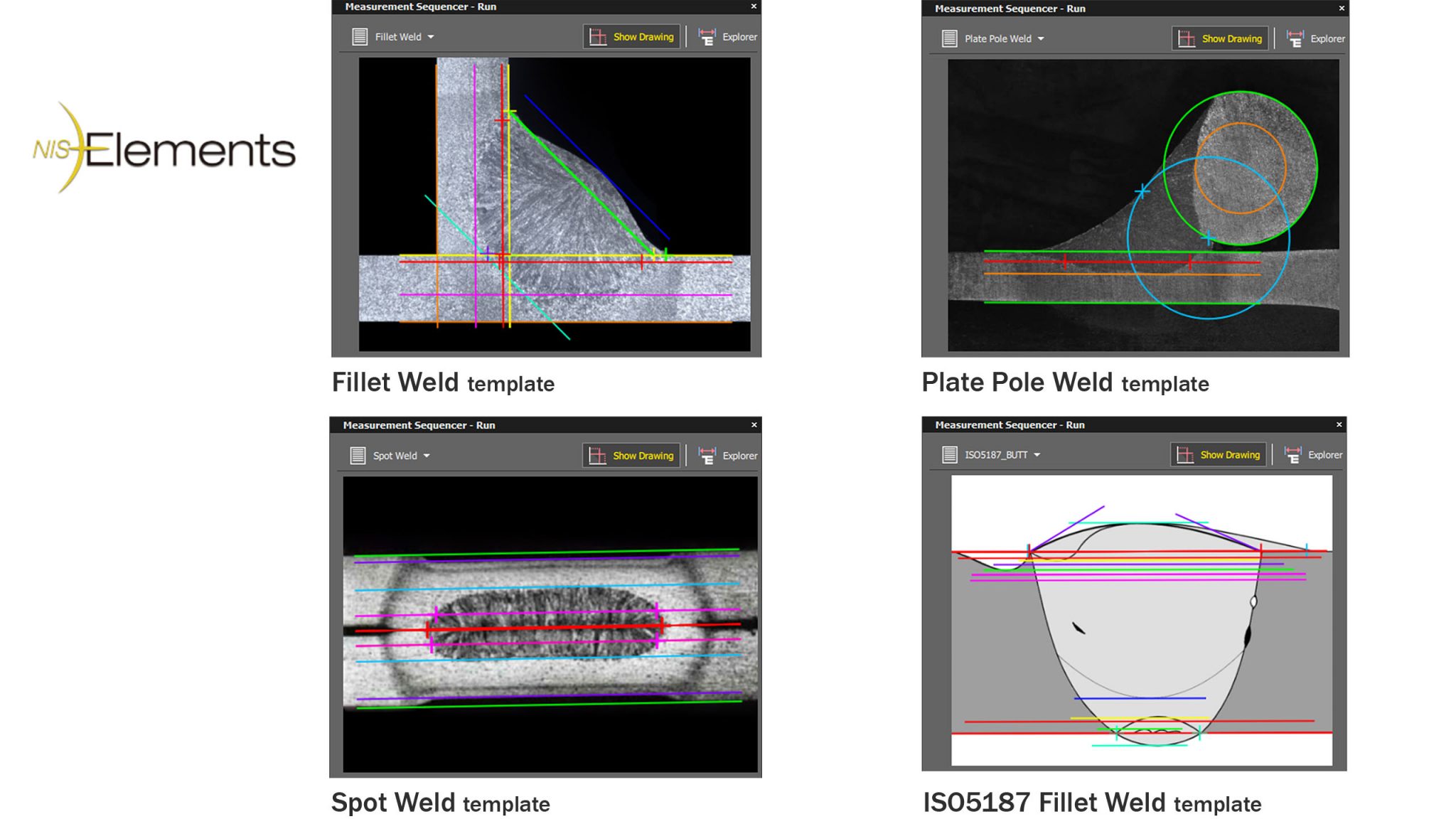

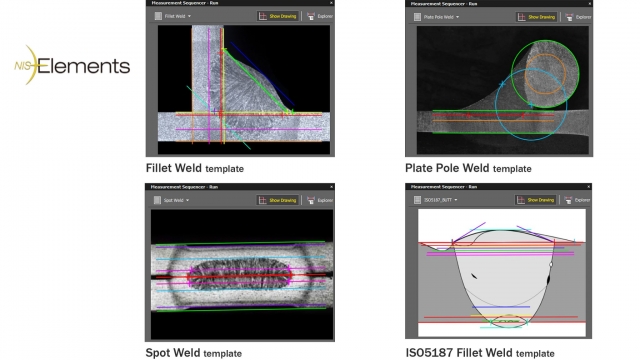

Comenzile ușor de utilizat, combinate cu șabloane predefinite pentru tipuri de sudură comune și măsurători secvențiale pas cu pas directe, asigură măsurători rapide și precise.
Secvențe de măsurare definibile de utilizator conform standardelor individuale și criteriilor de acceptare, pe lângă șabloanele predefinite.

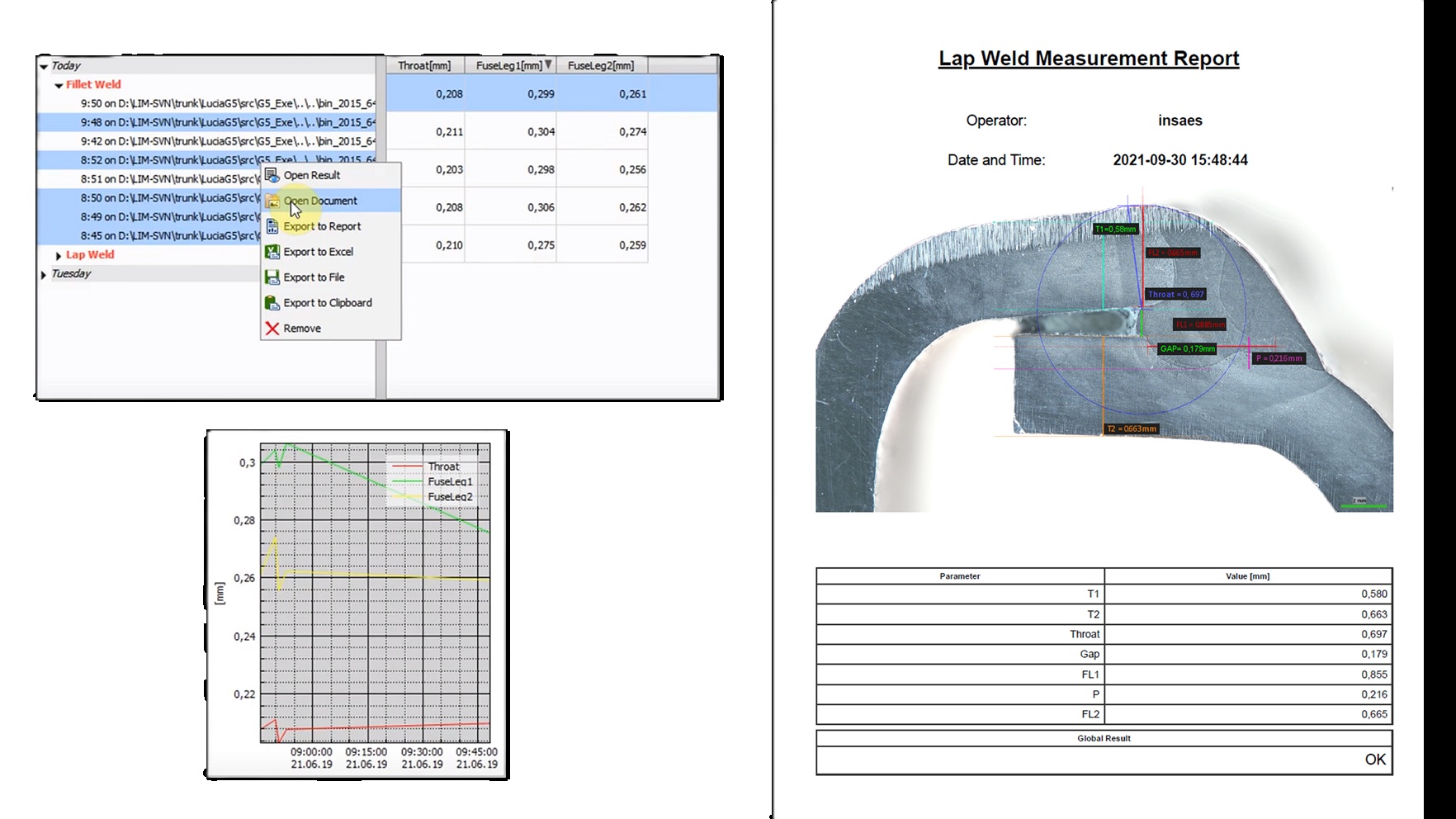

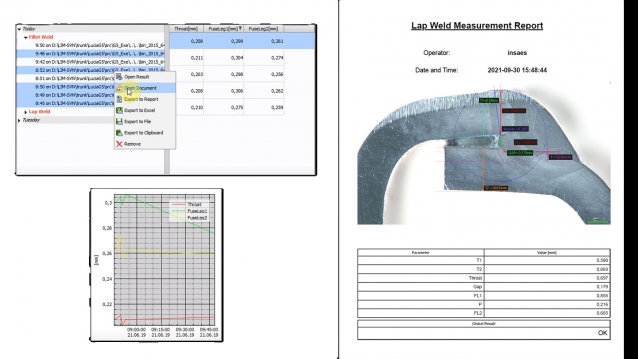

Exportul și raportul datelor
Exportați măsurătorile finalizate, inclusiv imaginile eșantion, ca grup, într-un format de raport, Microsoft Excel, clipboard sau fișier. Raportul poate fi salvat în continuare ca PDF.
Definiția măsurătorii și raportul pot fi editate și reproiectate în funcție de nevoile dumneavoastră.
Specificații Sistem
Ieșire video Ultra HD 2160p/30 fps
Creator de imagine 8,5 Mpixeli. Format 16:9 3840(H)x2160(V). Senzor de imagine CMOS cu scanare progresivă
Dimensiune pixel (rezoluție) 1,62 μm x 1,62 μm
Obiectivul Zoom motorizat megapixel cu focalizare automată. Precalibrat pentru măsurători geometrice prin software.
Porturi I/O Ieșire video HDMI, intrare alimentare MiniDin 5P, comunicare PC MiniDin 8P
Controale cameră și obiectiv Zoom, Iris, Luminozitate manuală/automată, Focalizare manuală/automată, Contrast, Amplificare, Claritate, Balans de alb, Mod NIR.
Iluminare Inel luminos LED alb încorporat cu diafragmă mare și difuzor. (Setul de filtre polarizatoare încrucișate se comandă separat)
Mediu de depozitare / funcționare -20° – +60°C, 20 – 95% umiditate relativă, fără condens / -5° – +40°C, 20 – 95% umiditate relativă, fără condens
Dimensiuni / Greutate 200 (l) x 170 (a) x 235 (î) mm / ~ 5,2 kg.
Prezentare video WeldInspect
Accesorii standard
Articole incluse la comanda HD-250
DIM-U, Microscop digital inversat Inspectis Ultra HD 8.3MP cu zoom 26x, focalizare automată și lumină inelară LED cu diafragmă mare
Dispozitiv 4K UHD USB3.0 Capture Pro (poate fi comutat la PCIe Capture la cerere)
• Microscop inversat pentru analiza și documentarea sudurilor
• Sistem optic inversat 4K de înaltă rezoluție, ergonomic
• zoom motorizat x26:1 și focalizare automată precisă
• conceput pentru efectuarea analizelor, măsurătorilor și documentării precise a cordoanelor de sudură cu efort minim

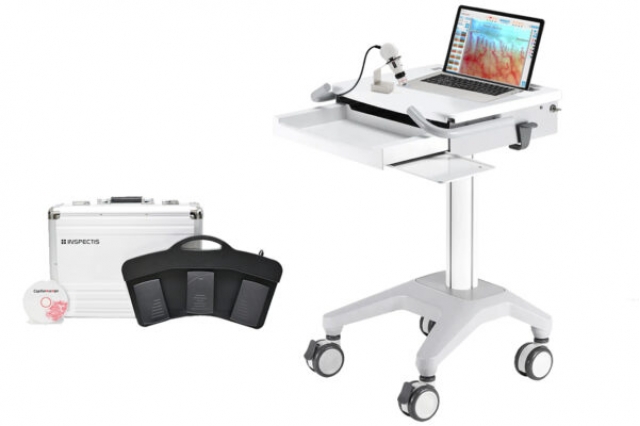

• Capilaroscop digital, extins
• Sistem de capilaroscopie cu pliuri unghiale pentru profesioniști
• Pachet extins de sistem de capilaroscop digital cu laptop, software preinstalat, pedală cu 3 pedale, suport pentru microscop, pipetă de ulei și cărucior medical.
• Neinvaziv
• Microscop inversat pentru analiza și documentarea sudurilor
• Microscop inversat digital dedicat cu calitate a imaginii Full HD
• Câmp vizual larg, ~ 84 până la 3 mm (~ 3,3” până la 0,12”), echivalent cu o mărire optică de ~ 2,5x până la 71x sau o mărire pe ecran de ~ 7,2 până la 205x.
• Dezvoltat pentru ușurință în utilizare
• Ieșire video 4K 2160p, 60 de cadre pe secundă, 8,4 MP
• Pachet sistem microscop digital U50s 4k 60fps
• Video 4K viu la 60 fps și latență redusă
• Tehnologie inovatoare
• Rapid și precis
• Optică superioară pentru inspecția detaliilor fine
• Microscop digital FHD de nouă generație cu zoom motorizat 40x și optică superioară.
• Calitate excelentă a imaginii
• Microscop digital modular de nouă generație în Full HD cu senzor de imagine îmbunătățit
• obiectiv cu zoom care produce videoclipuri vibrante la 60 fps și latență redusă
• Zoom optic motorizat 40:1, focalizare automată rapidă

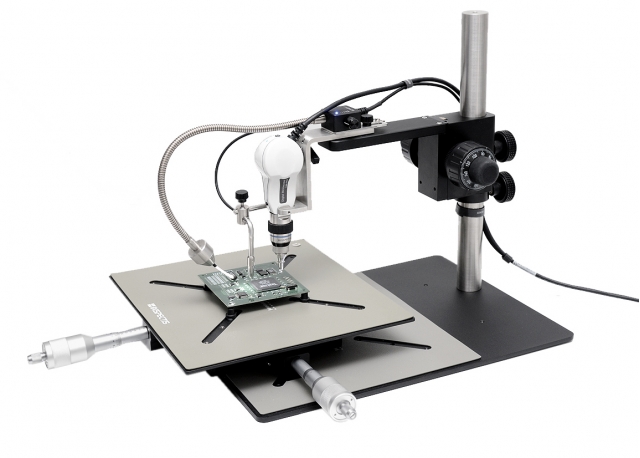

• Sisteme avansate pentru inspecții optice cu vedere laterală ale umflăturilor de lipire BGA, μBGA, FipChip, CSP, CGA
• Calitate premium a imaginii pentru inspecție
• măsurare și documentare rapidă și flexibilă a îmbinărilor de lipire ascunse ale componentelor BGA, μBGA, FipChip, CSP, CGA și SMD.

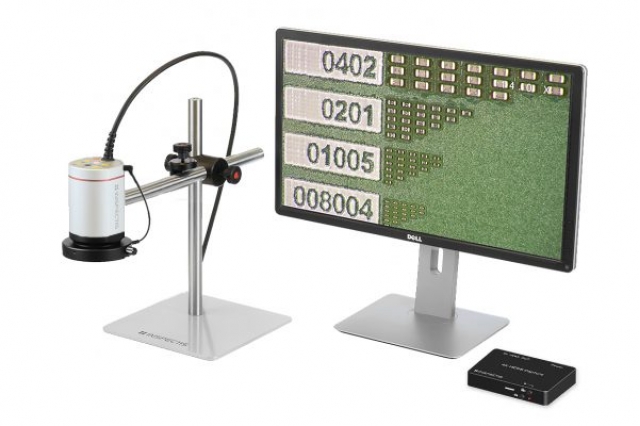

• Sistem de inspecție digitală 4K
