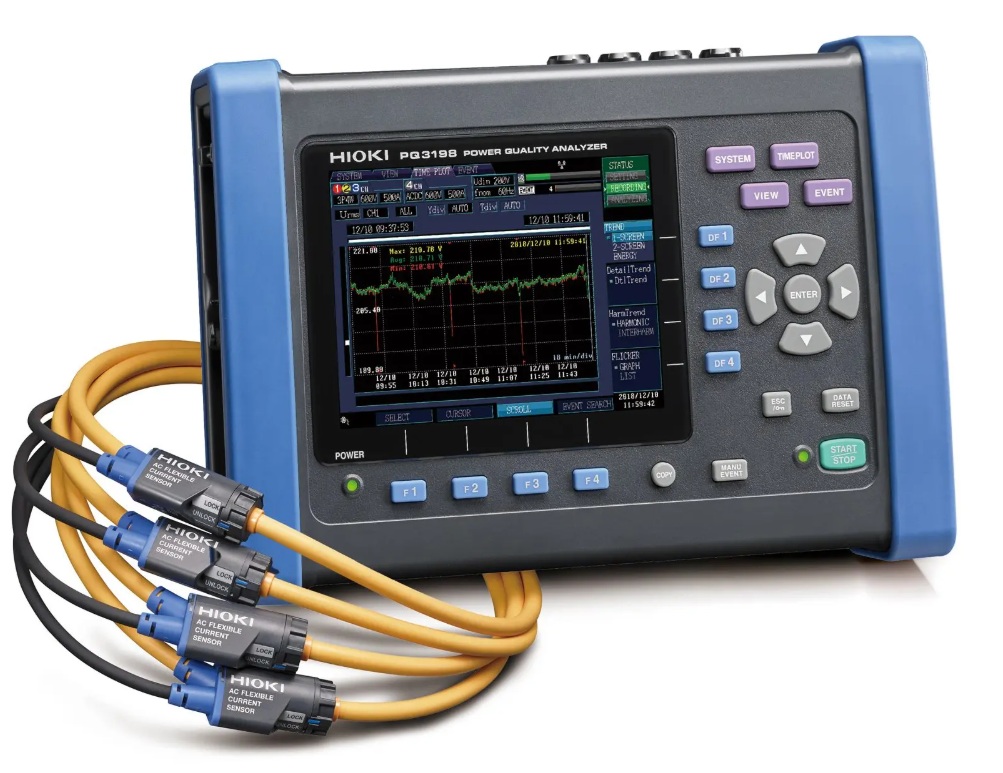

PQ3198-94 - Kit de analiză a calității energiei electrice cu 4 clești ampermetrici flexibili
Kitul Hioki PQ3198-94 este o soluție completă pentru monitorizarea și analiza calității energiei electrice. Echipat cu toate accesoriile esențiale, permite profesioniștilor să efectueze măsurători de curenți mari de până la 6000 A în sisteme electrice solicitante.
Informații despre produs PQ3198-94 - Kit de analiză a calității energiei electrice cu 4 clești ampermetrici flexibili
Kitul PQ3198-94 se bazează pe PQ3198, inclusiv accesoriile sale standard, plus toate accesoriile suplimentare necesare care permit profesioniștilor să efectueze măsurători de curenți mari de până la 6000 A în sisteme electrice de mare putere. Acesta oferă o soluție completă pentru monitorizarea și analiza calității energiei electrice.
Unitatea principală PQ3198 acceptă atât măsurători AC, cât și DC, respectă standardul IEC61000-4-30 Clasa A și măsoară fluctuațiile de tensiune, tranzitorii, armonice și curenți de pornire. Ideal pentru aplicații în sisteme de energie regenerabilă, stații de încărcare pentru vehicule electrice și regulatoare de putere, analizorul cu cele 4 canale de tensiune izolate permite măsurători simultane pe mai multe circuite.
Detalii tehnice:
- Canale de măsurare: 4 canale de tensiune, 4 canale de curent
- Interval de măsurare a tensiunii: 1 V până la 1000 V AC/DC, ±6000 V vârf
- Interval de măsurare a curentului: Până la 6000 A (cu senzor de curent adecvat)
- Interval de frecvență: DC, 0,1 Hz până la 700 kHz
- Precizie de bază: Tensiune ±0,1 %, curent ±0,1 % (cu senzor)
- Detectare evenimente: tranzitorii, creșteri de tensiune, căderi de tensiune, întreruperi, fluctuații de frecvență
- Conformitate standard: IEC61000-4-30 Clasa A
- Afișaj: Afișaj color TFT de 6,5 inci
- Alimentare: Adaptor AC Z1002, pachete de baterii Z1003 (până la 3 ore de funcționare)
- Dimensiuni: 264 mm (l) × 150 mm (Î) × 68 mm (A) - Greutate: 2,6 kg
Detalii tehnice Kit PQ3198-94:
- Senzori de curent flexibili (CT7045):
- Curent nominal de măsurare: 6000 A AC
- Interval de măsurare: 600 A / 6000 A AC
- Intrare maximă admisă: 10000 A continuu (la 6000 A, 45 până la 66 Hz, necesită reducere)
- Lățime de bandă: 10 Hz până la 50 kHz (±3 dB)
- Precizie: ±1,5 % din baza de măsură, ±0,25 % din baza de măsură
- Tensiunea nominală maximă la pământ: 600 V (CAT IV), 1000 V (CAT III)
- Diametrul buclei: 180 mm
- Conexiune de ieșire: Hioki PL14
- Temperatura de funcționare: -25°C până la 65°C
Accesorii standard
Analizor de calitate a energiei PQ3198
Adaptor CA Z1002
Baterie Z1003
Cablu USB
Cleme colorate
Tuburi spiralate
Cutie de transport C1009
Cabluri de tensiune L1000
Senzori de curent flexibili CT7045 (4 unități)
Card de memorie SD Z4001
Cabluri de conectare L1021-02 (3 unități)
CD cu software-ul PQ ONE
Manual de instrucțiuni
Ghid de măsurare
Brosura produs
