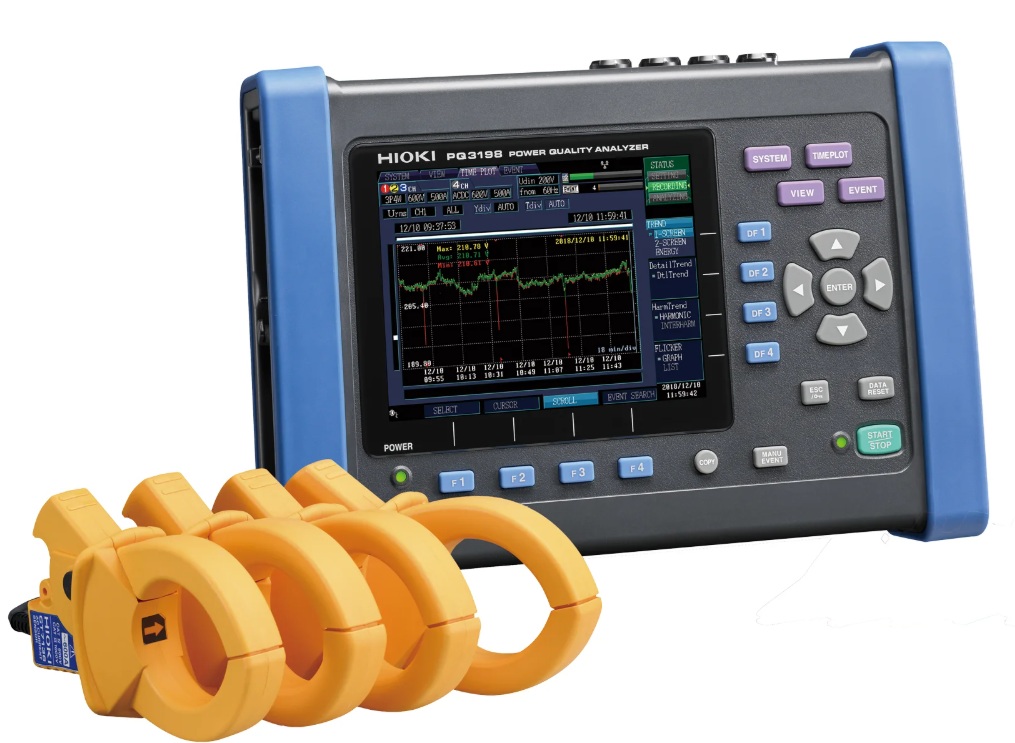

Kitul de analiză a calității energiei electrice PQ3198-92 este o soluție completă gata de utilizare pentru măsurători ale calității energiei electrice conforme cu Clasa A și analize detaliate ale rețelelor electrice. Kitul combină analizorul de înaltă performanță al calității energiei electrice PQ3198 cu patru senzori de curent AC de 100 A (CT7136), fiind ideal pentru audituri energetice, studii de sarcină, depanare și testare a conformității conform EN 50160.

PQ3198 permite înregistrarea simultană a tensiunii, curentului, puterii, armonicelor, pâlpâirii și tranzienților cu o precizie ridicată. Acesta captează perturbațiile de putere, cum ar fi căderile de tensiune, supratensiunile, întreruperile și variațiile de frecvență, înregistrând în același timp continuu datele de tendință. Cu înregistrarea detaliată a formelor de undă și analiza armonică avansată, sistemul oferă vizibilitate completă asupra comportamentului rețelei.

Configurația kitului -92 este special concepută pentru aplicații de până la 100 A și este ideală pentru instalații în clădiri, panouri de distribuție și analize precise ale energiei. Furnizat într-o geantă de transport durabilă și căptușită, kitul este ideal pentru utilizare mobilă și implementare rapidă la fața locului.

Detalii tehnice:

Canale de măsurare: 4 canale de tensiune, 4 canale de curent
Interval de măsurare a tensiunii: 1 V până la 1000 V AC/DC, ±6000 V vârf
Interval de măsurare a curentului: Până la 6000 A (cu senzor de curent adecvat)
Interval de frecvență: DC, 0,1 Hz până la 700 kHz
Precizie de bază: Tensiune ±0,1 %, curent ±0,1 % (cu senzor)
Detectare evenimente: tranzitorii, creșteri de tensiune, căderi de tensiune, întreruperi, fluctuații de frecvență
Conformitate standard: IEC61000-4-30 Clasa A
Afișaj: Afișaj color TFT de 6,5 inci
Alimentare: Adaptor AC Z1002, pachete de baterii Z1003 (până la 3 ore de funcționare)
Dimensiuni: 264 mm (l) × 150 mm (Î) × 68 mm (A) - Greutate: 2,6 kg

Accesorii standard

Analizor de calitate a energiei PQ3198

Cablu de tensiune L1000 (1 set)

Adaptor CA Z1002 (inclusiv cablu de alimentare)

Baterie Z1003 (Ni-MH, 7,2 V / 4500 mAh)

Cablu USB

Card de memorie SD Z4001 2 GB

4 × Senzor de curent CA CT7136 (100 A)

3 × Cablu de conectare L1021-02

Geantă de transport C1009

Cleme colorate (roșu, galben, albastru, alb): 2 din fiecare

Curea

Manual de instrucțiuni

Ghid de măsurare

Precauții de utilizare (0990A903)

CD (software de aplicație pentru PC)

Alte produse HIOKI

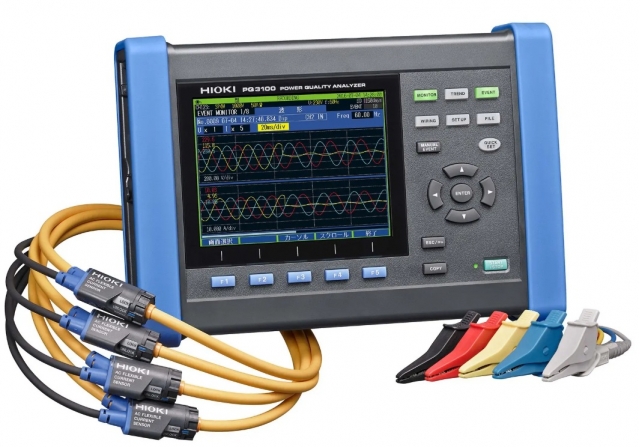

HIOKI PQ3100-94 ANALIZOR CALITATE ENERGIE SI PUTERE TRIFAZAT PORTABIL

HIOKI PQ3198-92 ANALIZOR CALITATE ENERGIE CLASA A CU 4 CLESTI DE CURENT

• Canale de măsurare: 4 canale de tensiune, 4 canale de curent
• Interval de măsurare a tensiunii: 1 V până la 1000 V AC/DC, ±6000 V vârf
• Interval de măsurare a curentului: Până la 6000 A (cu senzor de curent adecvat)
• Interval de frecvență: DC, 0,1 Hz până la 700 kHz
• Precizie de bază: Tensiune ±0,1 %, curent ±0,1 % (cu senzor)
• Detectare evenimente: tranzitorii, creșteri de tensiune, căderi de tensiune, întreruperi, fluctuații de frecvență
• Conformitate standard: IEC61000-4-30 Clasa A

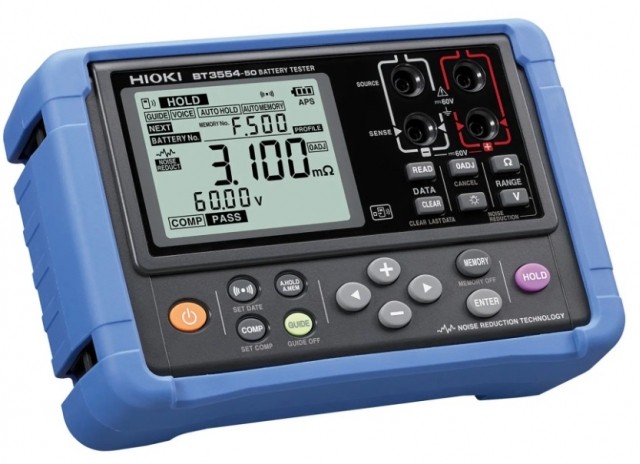

HIOKI BT3554 TESTER PORTABIL REZISTENTA INTERNA BATERII

• Măsoară rezistența internă a bateriei la 1 kHz (AC-IR)
• Patru intervale de rezistență: de la 3 mΩ la 3 Ω
• Două intervale de tensiune: 6 V și 60 V
• Viteză de măsurare: < 2 secunde

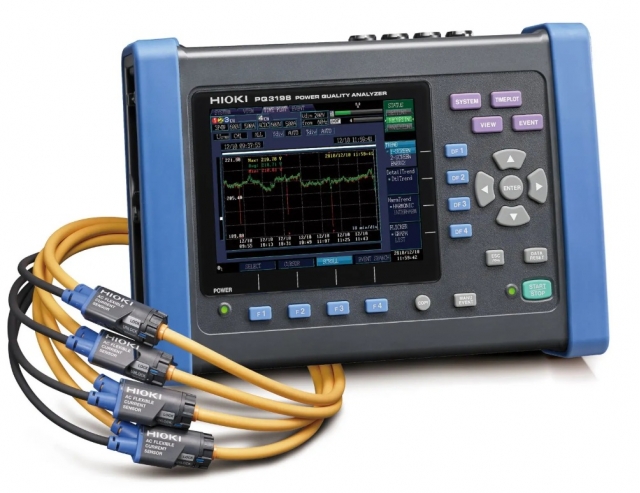

HIOKI PQ3198-94 ANALIZOR CALITATE ENERGIE CLASA A CU 4 CORDOANE DE CURENT FLEXIBILE
