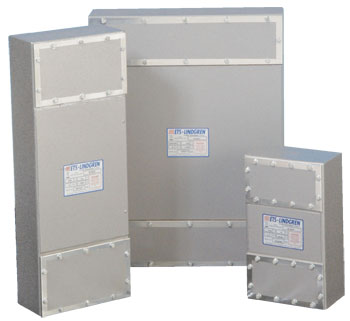

Filtre putere aplicatii Tempest/RFI/ EMI de mare performanta curenti 6..100A ETS-Lindgren N255X

Cod: ETS-Lindgren N255X




Brosura produs PDF, 0.27 Mb

Descriere

  • Maximum protection in Tempest and EMPP applications
  • Highest performing commercially available power line filter
  • Over 100dB insertion loss from 10 kHz to 10 GHz
  • Fully accessible end chambers
  • RoHS compliant and CE marked for compliance with the low voltage directive



Applications

  • High performance screen rooms, providing attenuation of both the incoming and outgoing mains supply lines to match the shield performance
  • Tempest applications, where the very highest degree of protection is required to obtain maximum security
  • EMP protection systems



Electrical Specifications

Part #

Current Max

Frequency

Max Voltage

# of Lines

Voltage Drop On Full Load in 250V 50/50Hz System/Line

DC Resistance Per Line

N2550

6 A

50/60 Hz

250 V

2

1 V

50 O

N2551

6 A

50/60 Hz

440/250 V

4

1 V

50 O

N2552

16 A

50/60 Hz

250 V

2

1 V

12 O

N2553

16 A

50/60 Hz

440/250 V

4

1 V

12 O

N2554

32 A

50/60 Hz

250 V

2

0.6 V

24 O

N2555

32 A

50/60 Hz

440/250 V

4

0.6 V

24 O

N2556

63 A

50/60 Hz

250 V

2

1.5 V

15 O

N2557

63 A

50/60 Hz

440/250 V

4

1.5 V

15 O

N2558

100 A

50/60 Hz

250 V

2

0.9 V

5 O

N2559

100 A

50/60 Hz

440/250 V

4

0.9 V

5 O
