Sistem incercare cabluri medie tensiune cu unda sinus 0.1Hz Seba VFL Sinus 54kV

Cod: Seba-KMT VLF Sinus-54kV




Brosura produs PDF, 0.41 Mb

Descriere





VLF Sinus 54 kV

Sistem de încercare cu unda 0,1Hz VLF sinus pentru cabluri de medie tensiune



  • Capacitate încercata mare pâna la 5µF
  • Ciclu de lucru continuu
  • Sistem integrat de securitate
  • Operare cu un singur buton
  • Adecvat pt. diagnoza pe cabluri pâna la 45 kV



Descriere

VLF Sinus 54 kV este sistemul ideal pentru cei care

doresc sau trebuie sa efectueze încercarea cu o

unda de tensiune 0,1 Hz Sinus. Sistemul poate fi

integrat într-un sistem de localizare a defectelor sau

în combinatie cu un OWTS si o extensie optionala

tanDelta ca parte a unui autolaborator de diagnoza.

Sistemul VLF Sinus 54 kV îndeplineste întotdeauna

cele mai înalte cerinte privind calitatea si stabilitatea

tensiunii de încercare atât pentru 0,1 Hz sinus cât si

pentru CC sau unda dreptunghiulara. Mai mult,

circuitul de recunoastere a strapungerii integrat în

echipament descarca si pune automat la pamânt

obiectul încercat, asigurând un maxim de siguranta

pentru operator.

În functie de solutie, operarea este efectuata fie prin

sistemul de operare integrat, printr-un laptop sau de

la panoul de operare al autolaboratorului CENTRIX.

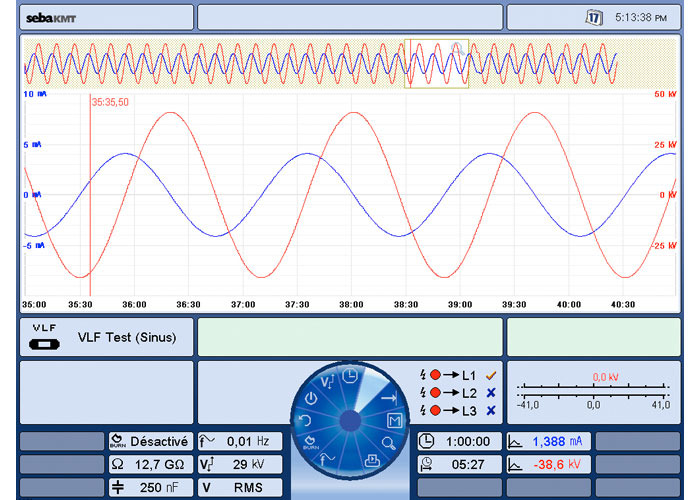

Rapoartele de activitate sunt create cu ajutorul

interfetei simple si intuitive, care si-a dovedit deja

eficienta în sistemele CENTRIX. Datele sunt

transferate printr-un stik USB ca fisiere csv sau prin

programul Easyprot livrat cu echipamentul.

Împreuna cu receptorul galvanometric ESG 80-2 pot fi

localizate defectele de manta, prin metoda tensiunii de

pas. Mai mult, echipamentul VLF sinus 54 kV poate fi

upgradat într-un sistem de încercare si diagnoza cu

extensia optionala de masurare a tanDelta. Mai multe

detalii în prospectul individual tanDelta.



Functii deosebite

  • Încercare CA conform CENELEC, IEEE
  • Încercare continua fara întreruperi operationale
  • Capabil sa încerce cabluri de 35 kV si sa efectueze
  • diagnoza pe cabluri de pâna la 45 kV
  • Încercarea / localizarea defectelor de manta
  • Operare usoara, secvente de test programabile
  • Siguranta maxima pentru operator prin descarcarea
  • automata a obiectului încercat si monitorizare F-Ohm
  • Recunoasterea strapungerii si a sarcinii (R, C)
  • Poate încarca si cabluri scurte < 10 nF
  • Transfer date / update usor si rapid prin USB
  • Ideal pentru un autolaborator de diagnoza.





Accesorii standard





Optiuni recomandate

Accesorii optionale

Notebook cu soft CENTRIX

Extensie masura tanDelta

Locator defecte manta ESG 80-2
