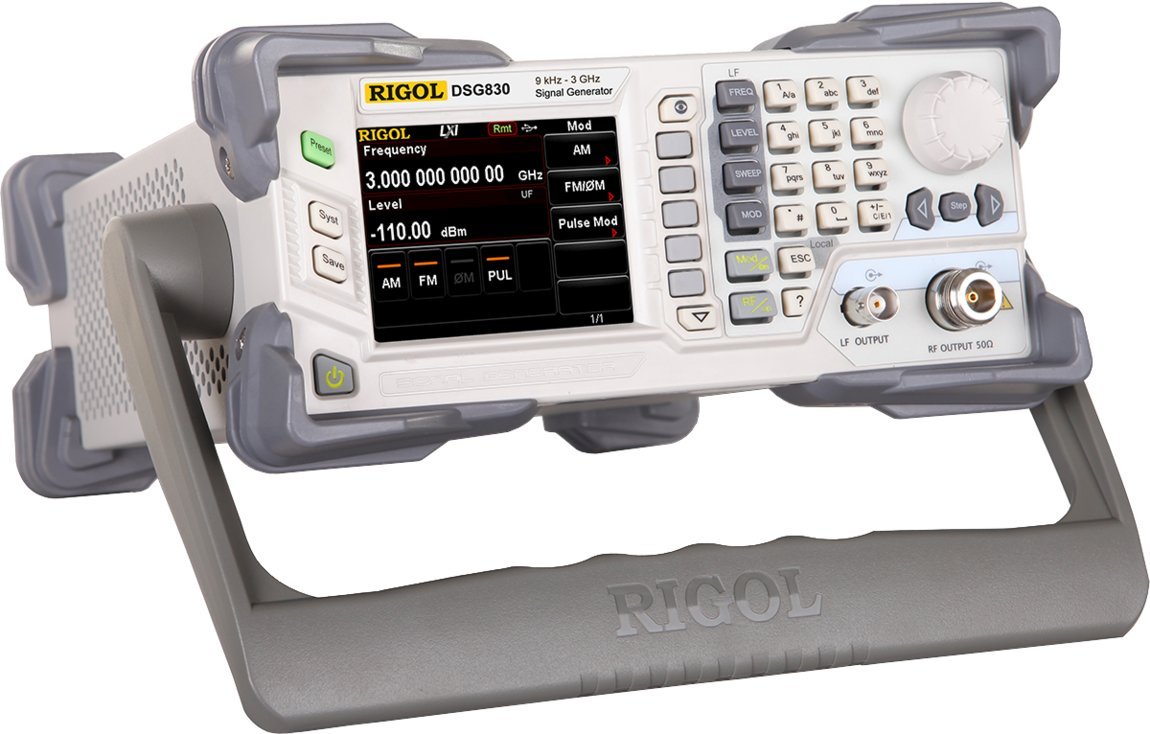

RIGOL DSG830 Generator semnal RF 3GHz

Cod: RIGOL DSG830




Brosura produs PDF, 3.55 Mb

Descriere

Modele





DSG815          9 kHZ to 1,5 GHz

DSG830          9 kHZ to 3 GHz





  • 1.5 GHz / 3 GHz versions available
  • Optional Pulse Train and Internal Pulse modulation / Pulse Generator options
  • USB & LAN interfaces standard. Supports LXI-C and SCPI command set
  • AM/FM/ØM modulation standard





The DSG800 series covers output frequencies from 9 kHz to 3.0GHz. The instruments provide maximum output power up to +20 dBm and low SSB phase noise -115 dBc/Hz, amplitude accuracy of +/- 0.5 dB, and frequency resolution 0.01 Hz at any frequency. An oven-controlled crystal oscillator time-base option provides < 5 ppb temperature stability and < 30 ppb/year aging stability, the most accurate and stable available in this class. For IoT and RF applications from design to debug the DSG800 series provides uncompromised RF signal generation capabilities at an unprecedented value





Model

DSG815

DSG830

Max. Frequency

1.5 GHz

3 GHz

Phase Noise (typical)

<-105dBc/Hz@20kHz

Amplitude Accuracy
+13 dBm to -60 dBm (typical)

<0.5dB

Connectivity

LXI-C, USB

Modulation

AM, FM, Phase (std.), Pulse (opt.)

Pulse Train Generator

Optional

High Stability Clock

Optional
