Echipament scurtcircuitare impamantare JT 1 kV pe conductor cu sectiune circulara PRO8 800.001

Cod: 800.001



Brosura produs PDF, 0.31 Mb


Descriere

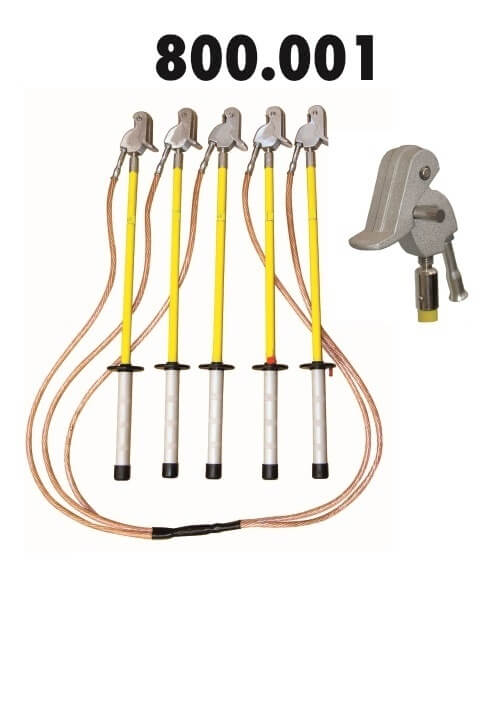

Echipament de scurtcircuitare (împământare) LV 1 kV – pe conductorul cu secțiune circulară

Tip: 800.001

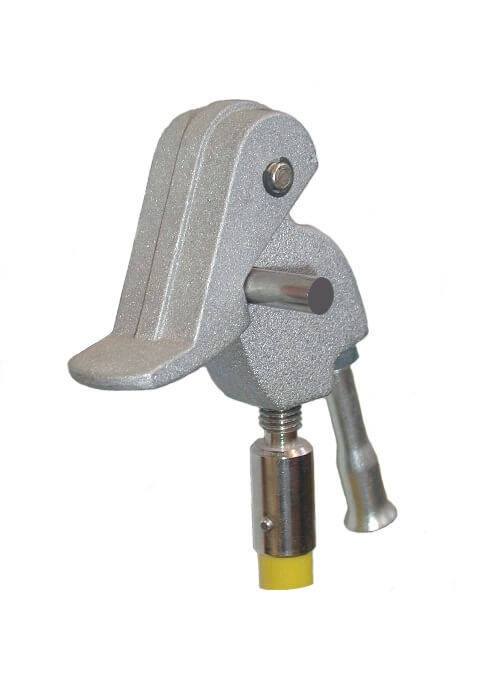

Setul de scurtcircuitare (împământare) este conceput pentru realizarea scurtcircuitului și legarea la pământ a circuitului în rețele cu un nod împământat sau izolat cu tensiunea nominală de până la 1000 V. Setul de scurtcircuitare este format din cinci poli izolatori terminați cu cleme conductoare rotative conectate prin cabluri din Cu în izolație transparentă. Clemele conductoare servesc la conectarea setului la conductorul cu secțiune circulară. Polii izolatori sunt fabricați din laminat de țesătură de sticlă, care este potrivit pentru rezistența și stabilitatea sa electrică și mecanică ridicată. Îndeplinește cerințele privind echipamentele de protecție pentru utilizare în exterior. Setul este destinat utilizării în interior, precum și pentru utilizare în exterior în condiții climatice normale. Mânerul este prevăzut cu inel de protecție (apărătoare de mână). Setul de scurtcircuitare respectă standardele ČSN EN 61230 ed.2, IEC 61230, DIN 46235. Este posibilă modificarea modelului la cererea clientului.


Descriere
Conductor de scurtcircuitare: secțiune circulară 2 – 15 mm
Curent nominal de scurtă durată: 3 kA / 1 s
Factor de vârf: 2
Lungimea stâlpului: 500 mm
Lungimea mânerului: 160 mm
Diametrul stâlpului: 13 mm
Secțiunea cablului: 16 mm2
Lungimea cablului: 5 x 800 mm
Strângerea clemelor: 4 Nm
Greutatea echipamentului: 3,5 kg
Materialul stâlpului: laminat din țesătură de sticlă pentru utilizare în exterior
Grup climatic: normal -25°C până la +55°C


Alte produse PRO8

ECHIPAMENT SCURTCIRCUITARE IMPAMANTARE JT 1 KV PE CONDUCTOR CU SECTIUNE CIRCULARA PRO8 800.001

• conceput pentru realizarea scurtcircuitului și legarea la pământ a circuitului în rețele cu un nod împământat sau izolat cu tensiunea nominală de până la 1000 V
• format din cinci poli izolatori terminați cu cleme conductoare rotative conectate prin cabluri din Cu în izolație transparentă

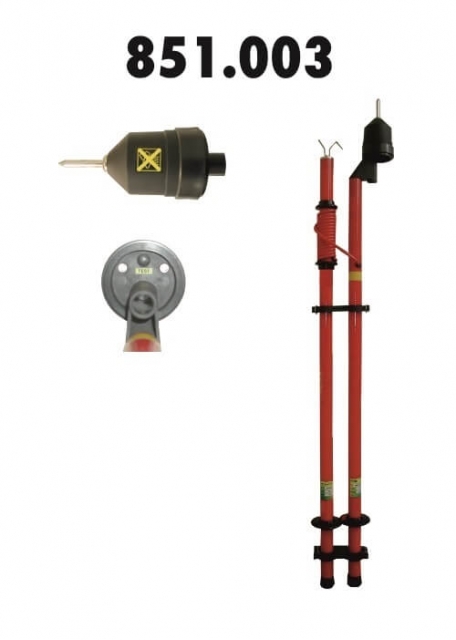

DETECTOR TENSIUNE 3KV CC UTILIZARE EXTERIOR PRO8 851.003

• Tensiune nominală: 3 kV CC
• Lungimea prajinei cu indicator: 1 150 mm
• Lungimea prajinei cu electrod de contact: 1 000 mm
• Lungimea mânerelor: 160 mm
• Lungimea cablului de conectare: 2 200 mm
• Diametrul stâlpului: 31 mm
• Greutate: 1,5 kg

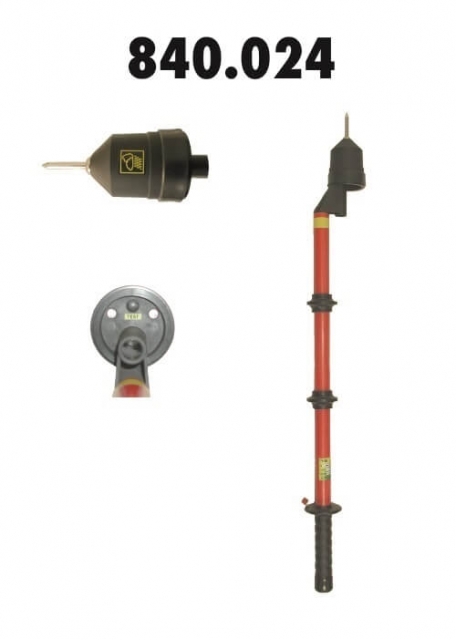

DETECTOR TENSIUNE 22KV 25KV UZ EXTERIOR PRO8 840.024

• Tensiune nominală – rețea/echipament: 22 / 25 kV
• Lungime totală: Ls = 950 mm
• Lungimea mânerului: Lr = 160 mm
• Lungimea părții izolatoare: Li = 560 mm
• Lungimea detectorului în spațiu sub tensiune: La = 230 mm
• Diametrul stâlpului: 31 mm
• Greutate: 0,65 kg

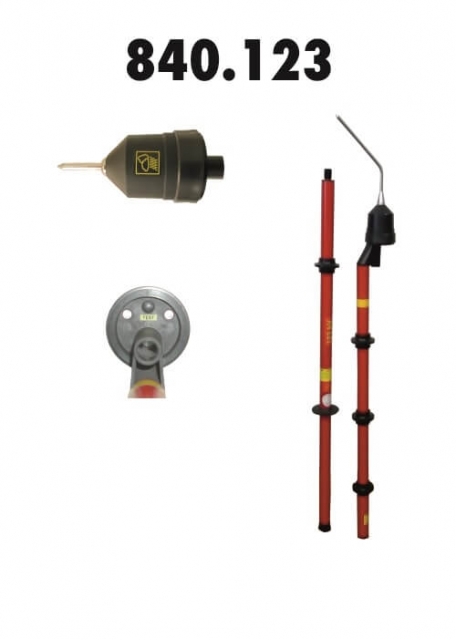

DETECTOR PREZENTA INALTA TENSIUNE 110KV 123KV UZ EXTERN PRO8 840.123

• Tensiune nominală – rețea/echipament: 110 / 123 kV
• Lungime totală: Ls = 2 170 mm
• Lungimea mânerului: Lr = 400 mm
• Lungimea părții izolatoare: Li = 1 320 mm
• Lungimea detectorului în spațiu sub tensiune: La = 450 mm
• Diametrul stâlpului: 31 mm
• Greutate: 1,2 kg

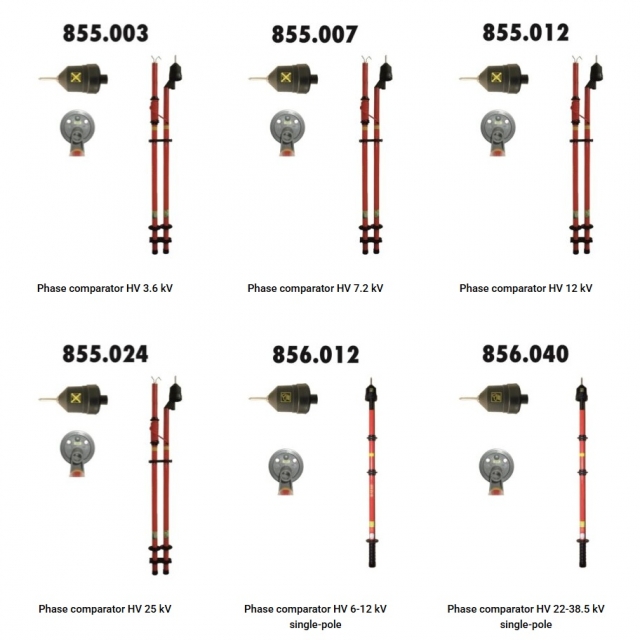

COMPARATOR DE FAZA 6KV - 12KV PRO8 856.012

• Tensiune nominală – rețea/echipament: 6 – 10 / 12 kV
• Lungimea stâlpului cu indicator + electrod: 1 190 mm
• Lungimea stâlpului cu indicator + partea extinsă + electrod: 1 490 mm
• Lungimea mânerului: 160 mm
• Diametrul stâlpului: 31 mm
• Greutate – scurt / extins: 0,65 / 0,82 kg
• Clasa climatică N: temperatură -25°C – +55°C, umiditate 20% – 96%

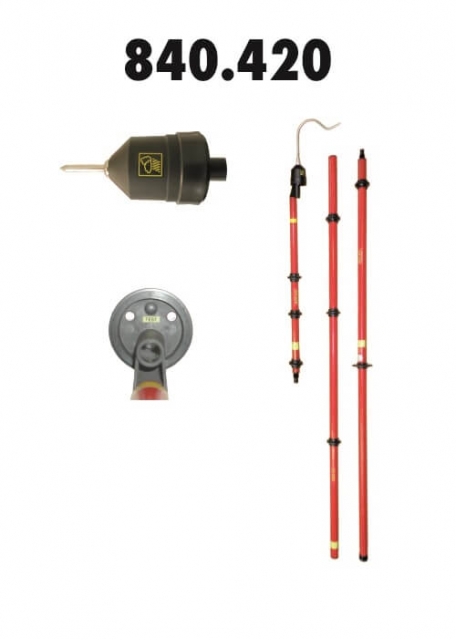

DETECTOR INDICATOR INALTA TENSIUNE 420KV UZ EXTERIOR PRO8 840.420

• Tensiune nominală – rețea/echipament: 400 / 420 kV
• Lungime totală: Ls = 5 150 mm
• Lungimea mânerului: Lr = 1 000 mm
• Lungimea părții izolatoare: Li = 3 700 mm
• Lungimea detectorului în spațiu sub tensiune: La = 450 mm
• Diametrul stâlpului: 39/31 mm
• Greutate: 2,4 kg
