Defectoscop detector defecte cu ultrasunete NOVOTEST UD2301 detectie goluri, neomogenitati, fisuri in materiale
Cod: UD2301 UD-2301
Descriere

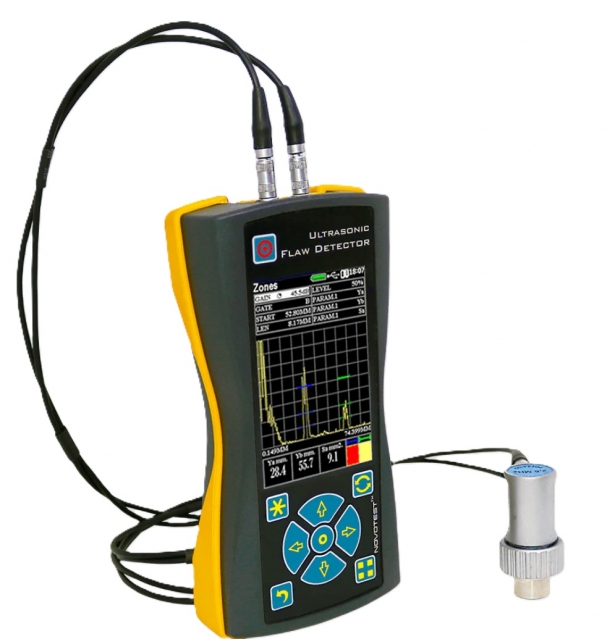

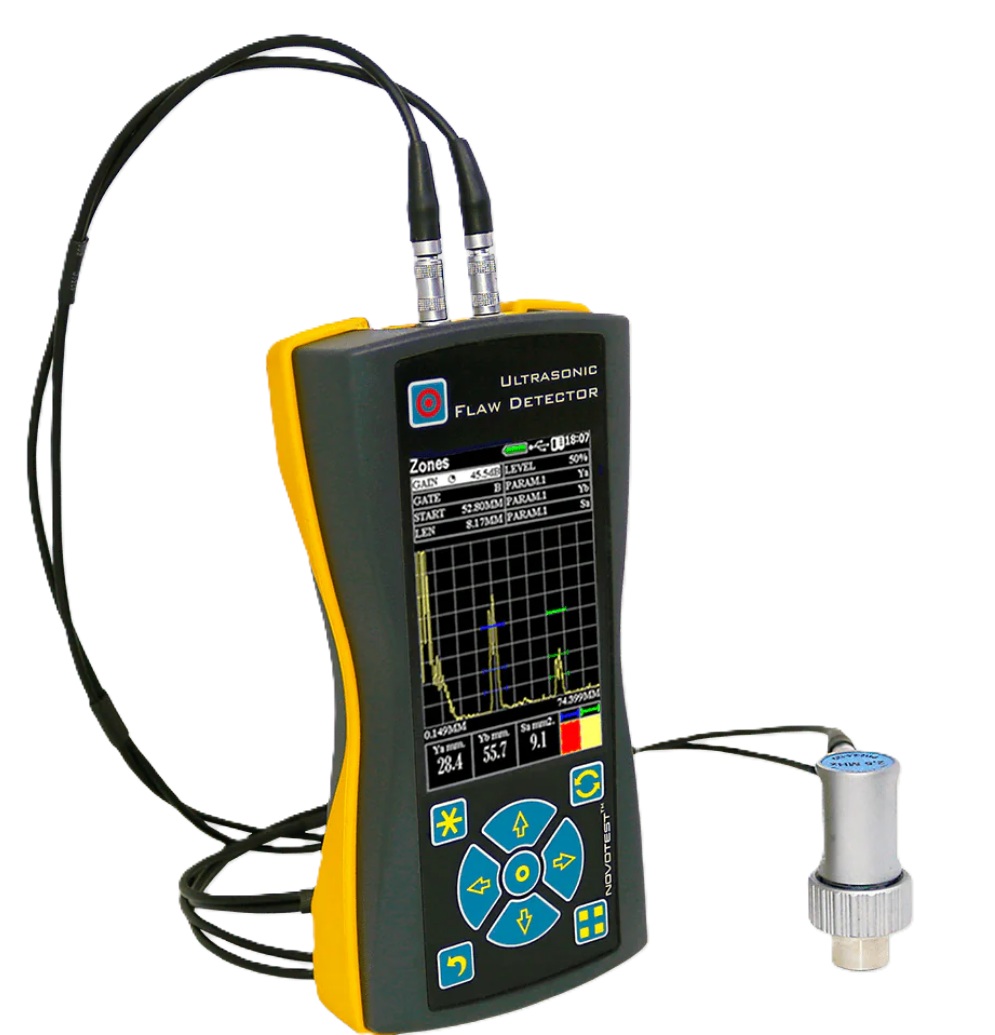

Detector cu ultrasunete de defecte NOVOTEST UD2301
Un detector cu ultrasunete de defecte este un dispozitiv puternic, portabil, utilizat pentru testarea nedistructivă pentru detectarea golurilor și a neomogenităților în materiale, acest dispozitiv fiind ideal atât pentru aplicații de producție, cât și pe teren.
Principalele avantaje ale Detectorului cu ultrasunete de defecte NOVOTEST UD2301 sunt următoarele:

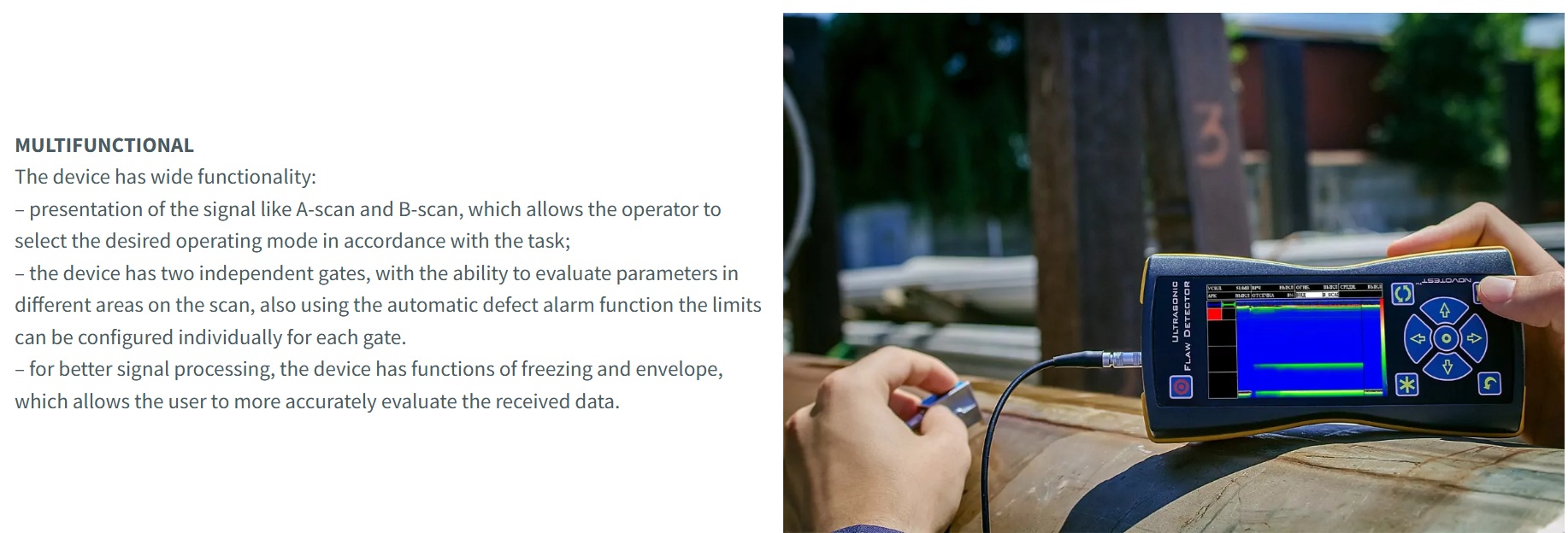

MULTIFUNCȚIONAL
Dispozitivul are o funcționalitate largă:
– prezentarea semnalului ca A-scan și B-scan, ceea ce permite operatorului să selecteze modul de operare dorit în funcție de sarcină;
– dispozitivul are două porți independente, cu capacitatea de a evalua parametrii în diferite zone ale scanării, de asemenea, utilizând funcția automată de alarmă de defecte, limitele putând fi configurate individual pentru fiecare poartă.
– pentru o mai bună procesare a semnalului, dispozitivul are funcții de înghețare și anvelopă, ceea ce permite utilizatorului să evalueze mai precis datele primite.

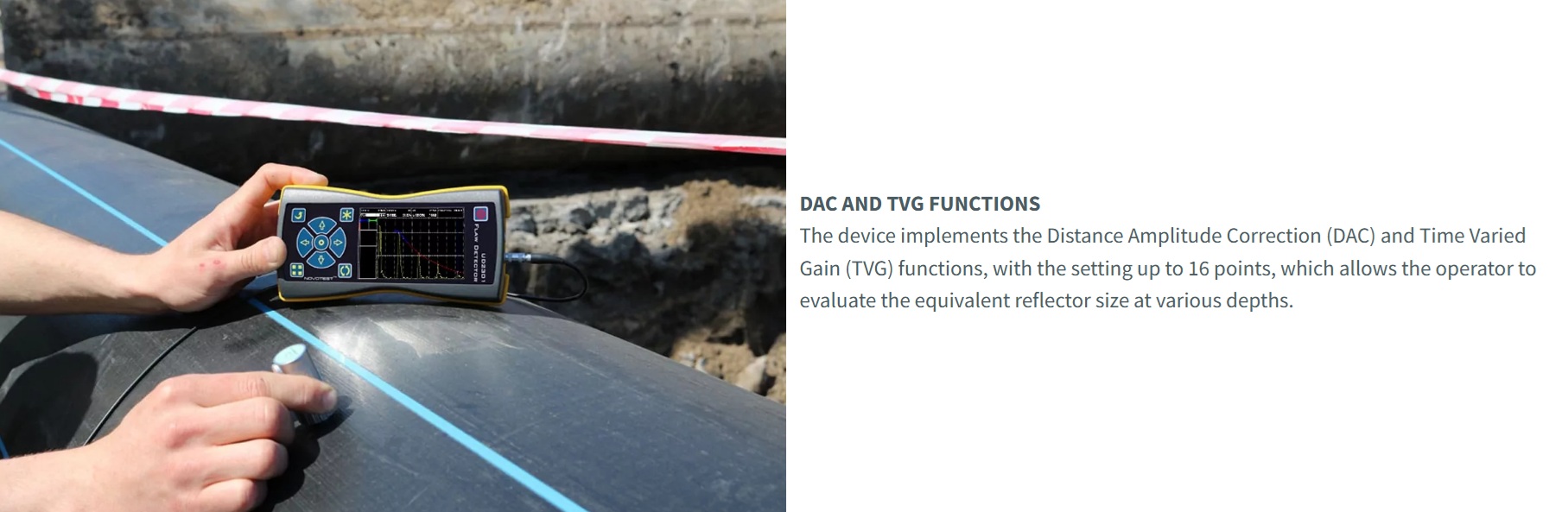

FUNCȚII DAC ȘI TVG
Dispozitivul implementează funcțiile de Corecție a Amplitudinii în Distanță (DAC) și Câștig Variabil în Timp (TVG), cu setare de până la 16 puncte, ceea ce permite operatorului să evalueze dimensiunea echivalentă a reflectorului la diferite adâncimi.

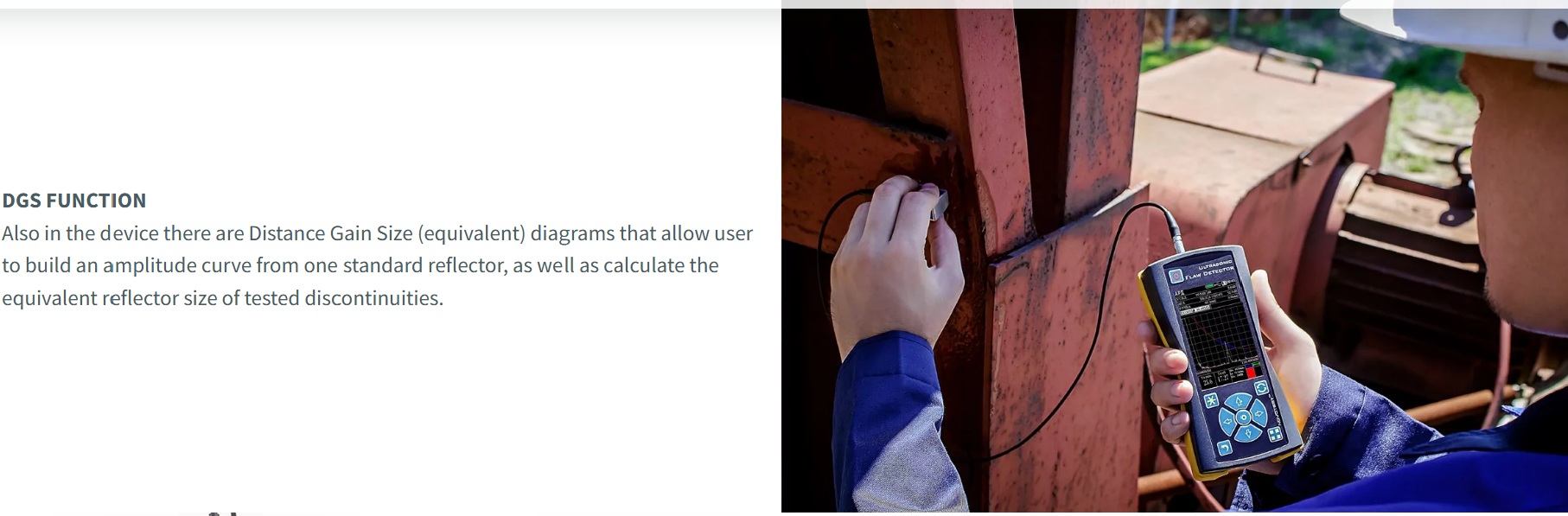

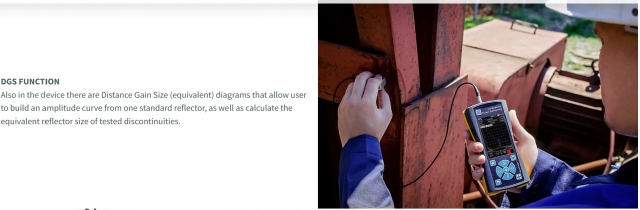

FUNCȚIA DGS
De asemenea, în dispozitiv există diagrame de Dimensiune a Câștigului în Distanță (echivalent) care permit utilizatorului să construiască o curbă de amplitudine dintr-un reflector standard, precum și să calculeze dimensiunea echivalentă a reflectorului pentru discontinuitățile testate.

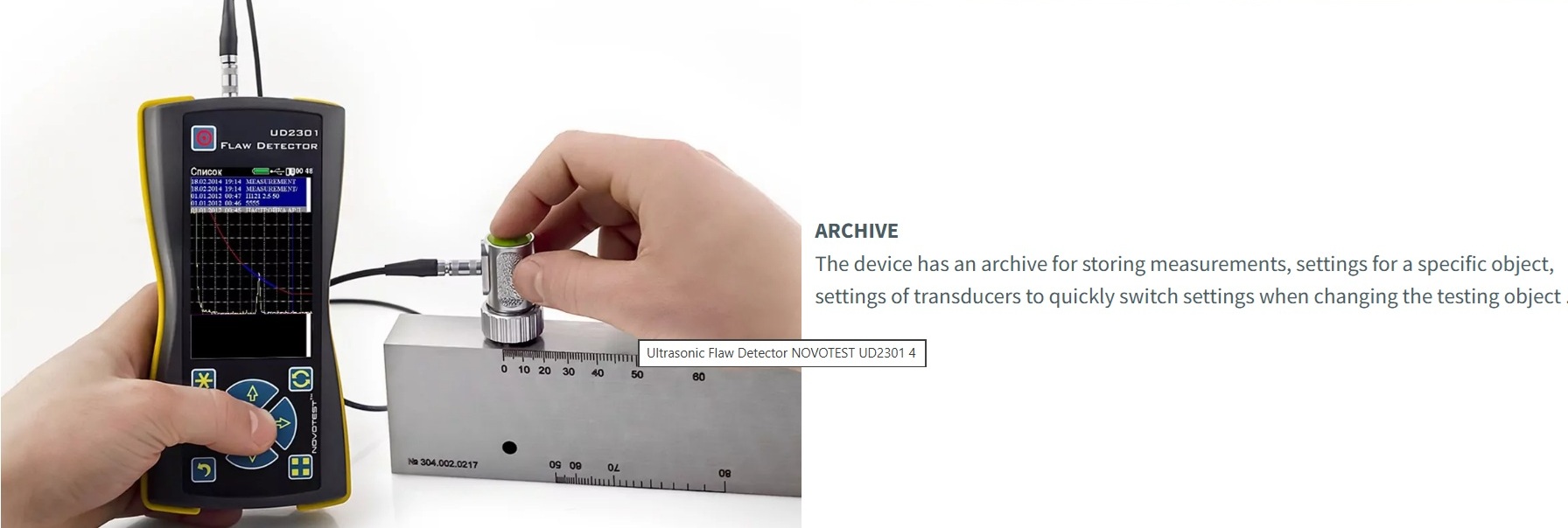

ARHIVĂ
Dispozitivul are o arhivă pentru stocarea măsurătorilor, setărilor pentru un anumit obiect, setărilor traductoarelor pentru a schimba rapid setările la schimbarea obiectului testat.

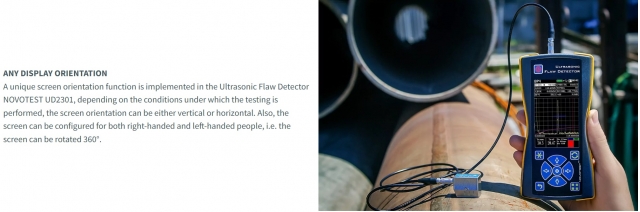

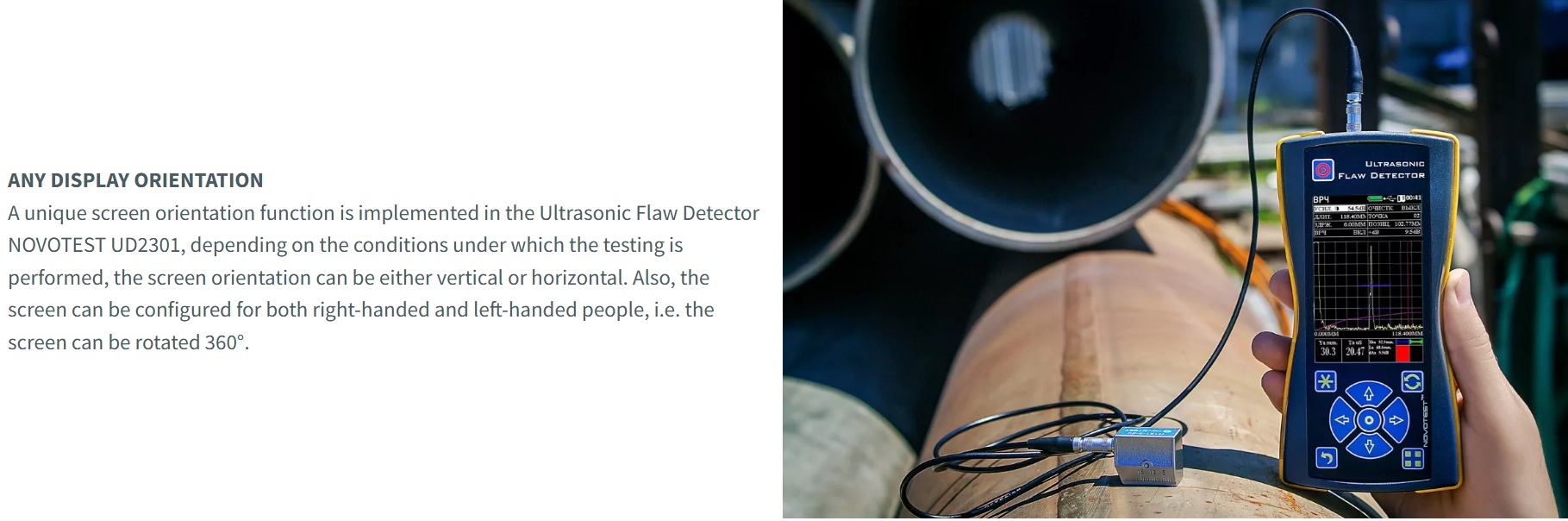

ORICE ORIENTARE A AFIȘAJULUI
O funcție unică de orientare a ecranului este implementată în Detectorul de Defecte cu Ultrasunete NOVOTEST UD2301, în funcție de condițiile în care se efectuează testarea, orientarea ecranului poate fi fie verticală, fie orizontală. De asemenea, ecranul poate fi configurat atât pentru dreptaci, cât și pentru stângaci, adică ecranul poate fi rotit la 360°.

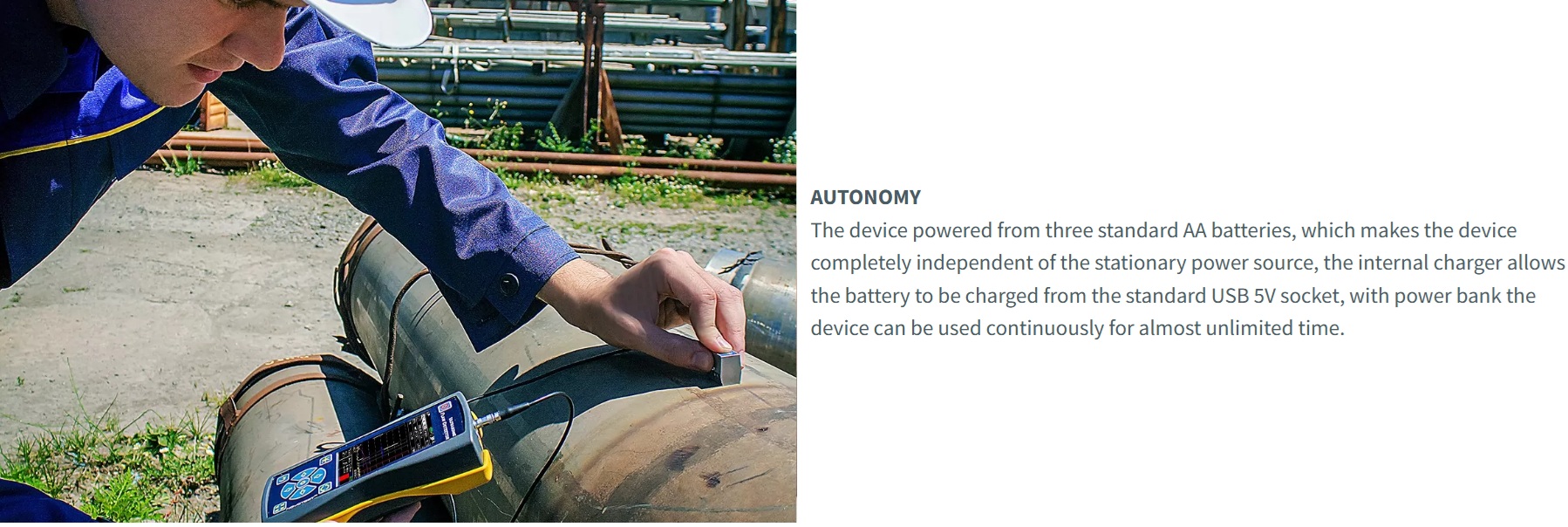

AUTONOMIE
Dispozitivul este alimentat de trei baterii AA standard, ceea ce îl face complet independent de sursa de alimentare staționară, încărcătorul intern permite încărcarea bateriei de la mufa USB standard de 5V, iar cu o baterie externă dispozitivul poate fi utilizat continuu pentru un timp aproape nelimitat.
DESIGN
Dispozitivul are un ecran TFT transflectiv cu o rezoluție de 480x320px, carcasa este realizată într-o formă ergonomică cu o bară de protecție din cauciuc, ceea ce face dispozitivul rezistent la șocuri și căderi. Pentru conectarea sondelor se utilizează conectori standard, ceea ce permite operatorului să utilizeze orice traductoare fără restricții.

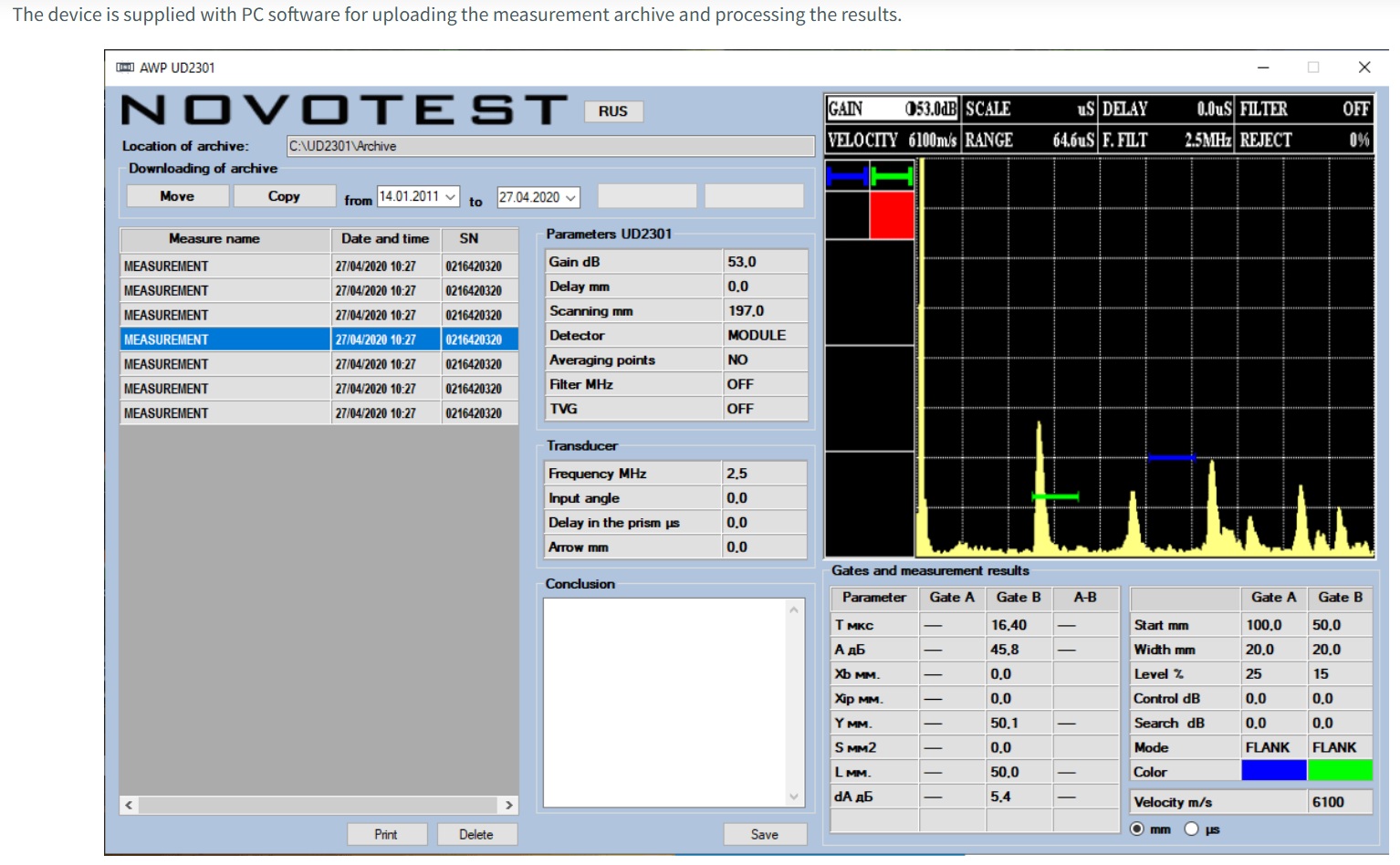

Dispozitivul este furnizat cu software pentru PC pentru încărcarea arhivei de măsurători și procesarea rezultatelor.
Caracteristici tehnice
Ecran superluminos, cu care este confortabil să lucrați în aer liber într-o zi însorită;
Interval de frecvență de la 0 la 10 MHz, cu reglare lină;
Afișarea unei scale de scanare în microsecunde și milimetri; Construcția și procesarea A-scan și B-scan;
Prezența în dispozitiv a modului de operare a curbelor DAC (construcție cu 16 puncte);
Existența în dispozitiv a modului TVG (construcție cu 16 puncte);
Funcția DGS, cu calcularea automată a dimensiunii reflectorului echivalent;
Arhiva măsurătorilor, setărilor, traductoarelor cu posibilitatea de a transfera date către un PC;
Orice opțiuni de orientare a afișajului lateral care permit utilizatorului să lucreze în orice poziție a dispozitivului;
Dispozitivul funcționează atât cu baterii AA standard, cât și cu baterii convenționale, ceea ce le face ușor de înlocuit;
Detectorul de defecte NOVOTEST UD2301 poate fi alimentat de o baterie mobilă universală (power bank) prin intermediul unui conector mini USB;
Carcasă ergonomică rezistentă la șocuri cu protecții din cauciuc;
Greutate redusă și dimensiuni compacte.
Specificatii tehnice
Interval de frecvență de funcționare de la 1 la 10,0 MHz
Intervalul intervalelor de timp măsurate (durata scanării) de la 6 la 1000 µs
Intervalul de viteză 1000 – 9999 m/s
Eroarea de măsurare a intervalelor de timp nu depășește ± 0,025 µs
Eroarea maximă admisă de măsurare a amplitudinilor semnalelor la intrarea receptorului în intervalul de la 0 la 110 dB nu depășește ± 0,5 dB
Intervalul de câștig de testare 125 dB
Media pe numărul de porniri de la 1 la 16
Intervalul de variație al reglării sensibilității temporale (TVG) 40 dB
Numărul de puncte de control TVG 16
Durata impulsului de excitație la sarcină de la 0,0 la 0,5 µs
Abaterea amplitudinilor semnalelor de intrare în intervalul de la 10 la 100% din înălțimea ecranului nu depășește 1 dB
Setarea unei întârzieri în prisma sondei de la 0 la 15 µs
Detecția semnalelor în semiundă pozitivă, mod radio
• Ecran superluminos, cu care este confortabil să lucrați în aer liber într-o zi însorită;
• Interval de frecvență de la 0 la 10 MHz, cu reglare lină;
• Afișarea unei scale de scanare în microsecunde și milimetri; Construcția și procesarea A-scan și B-scan;
• Prezența în dispozitiv a modului de operare a curbelor DAC (construcție cu 16 puncte);
• Existența în dispozitiv a modului TVG (construcție cu 16 puncte);
• Funcția DGS, cu calcularea automată a dimensiunii reflectorului echivalent;
• Arhiva măsurătorilor, setărilor, traductoarelor cu posibilitatea de a transfera date către un PC;
• Simplitate și confort al măsurătorilor
• Meniu ușor de utilizat
• Câmpuri magnetice statice (DC), alternative (AC) și pulsate
• Mai multe unități de măsură
