Tester curba intesitate curba camp magnetic rotoare LIST-MAGNETIK Rotor-Check 400

Cod: Rotor-Check400




Brosura produs PDF, 0.51 Mb


Descriere

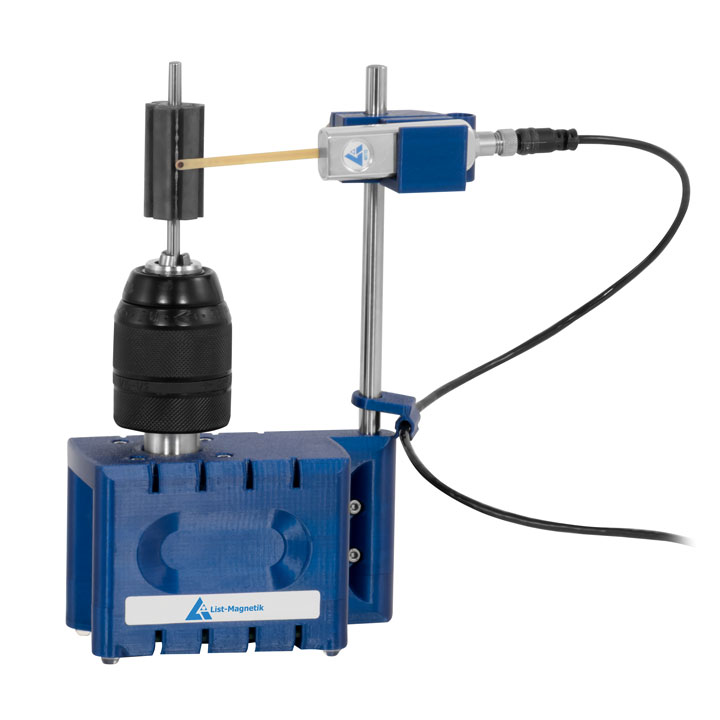

Tester de câmp magnetic Rotor-Check 400
Aparat de testare pentru măsurarea curbei intensității câmpului magnetic al rotoarelor

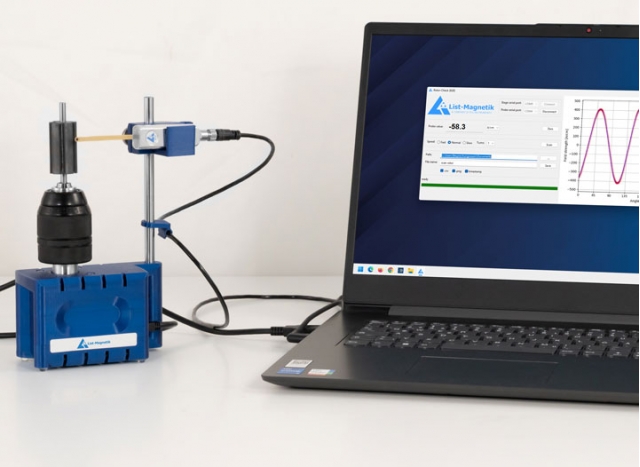

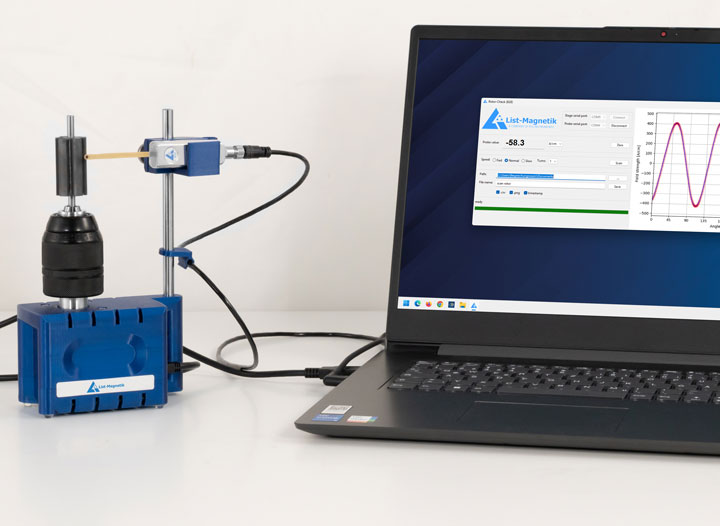

Rotor-Check 400 este un dispozitiv de testare practic utilizat pentru a verifica curba intensității câmpului magnetic al unui rotor. Dispozitivul și sonda de măsurare se conectează direct la un PC cu Windows prin USB. Este o soluție ideală pentru măsurarea și analiza precisă a câmpului magnetic.

Cu Rotor-Check 400, puteți determina cu precizie numeroși parametri ai unui rotor magnetic.

Calitatea și magnetizarea magnetului
Erori de asamblare în stiva de laminare
Efectele neomogenității în miezul laminat
Poziția stivei de laminare față de arbore
Magnetizarea câmpului de dispersie
Vârfuri locale și globale ale polilor
Densitatea fluxului în centrul polului
Lățimea polilor
Nealinierea polilor
Compararea polilor
Motorul pas cu pas de înaltă rezoluție și precizie poate roti rotorul cu 360° în câteva secunde. Folosind software-ul gratuit RotorCheck, puteți înregistra o curbă precisă a intensității și unghiului câmpului magnetic, apoi o puteți evalua statistic. Sonda de măsurare este menținută la o distanță constantă față de rotor folosind un dispozitiv de montare reglabil pe înălțime. Acest lucru asigură măsurători magnetice comparabile în timpul rotației și o intensitate precisă a câmpului magnetic pe întreaga traiectorie a rotorului.

Arborele rotorului poate avea o grosime de până la 13 mm. Sonda de măsurare este reglabilă până la 12 cm, permițând manipularea flexibilă a diferitelor dimensiuni de rotor.

Cu software-ul RotorCheck, puteți înregistra valorile măsurate și exporta datele de măsurare înregistrate ca grafic sau fișier CSV. Acest lucru vă permite să evaluați și să documentați în detaliu măsurarea câmpului magnetic, de exemplu, în Microsoft Excel.

Rotor-Check 400 este livrat cu o sondă transversală flexibilă Reed LM-MP-PM4-TR. Sunt incluse trei suporturi pentru sonda de măsurare pentru măsurare axială (de exemplu, magnet senzor) sau radială (de exemplu, rotor magnetic). Clienții pot solicita manșoane adaptoare pentru a permite măsurarea la distanțe specifice față de rotorul magnetic.

Rotor-Check 400 și sonda de măsurare asociată se conectează la un PC sau laptop prin două porturi USB și nu necesită o sursă de alimentare externă suplimentară.

Date tehnice Tester de câmp magnetic Rotor-Check 400

Unități de măsurare: A/cm – kA/m – Gauss – mTesla comutabile
(1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
Sonda: Sondă Reed flexibilă transversală LM-MP-PM4-TR
Interval de măsurare DC: 0-40.000 A/cm (± 4000 mT)
Precizie: ± 1 A/cm până la 50 A/cm, ± 2% din valoarea măsurată de la 50 A/cm
Precizie unghiulară: ± 0,15°
Direcție de măsurare: Radială sau axială
Rezoluție: 0,1 A/cm (0,01 mT)
Diametru maxim al rotorului: d <= 60 mm
Înălțimea sondei: maxim 12 cm
Montare pentru axa rotorului: d= 0,3 mm - 13 mm
Înălțimea sondei: maxim 12 cm
Distanța minimă de măsurare: 0,3 mm (când sonda atinge rotorul)
Afișaj: Intensitatea instantanee a câmpului pe parcursul uneia sau mai multor rotații
Număr de puncte de măsurare: pentru o rotație (360°), reglabil 300 / 500 / 1000 puncte de măsurare
Durata de măsurare: reglabilă: 23 / 45 / 90 secunde pentru 360°
Stocarea curbei de măsurare: fișier CSV (de exemplu, pentru import în Microsoft Excel), fișier imagine (.png)
Calibrare: Calibrarea punctului zero prin software (trebuie efectuată cu rotorul scos)
Condiții de funcționare: 0-50 °C
Condiții de depozitare: 0-50 °C, 10-90%
Conexiune: 2 x porturi USB la PC
Alimentare: USB
Dimensiuni: 120 x 60 x 195 mm
Greutate: 780 g


Accesorii standard

Modele și conținutul livrării: Tester de câmp magnetic Rotor-Check 400
Tester de câmp magnetic Rotor-Check 400 cu sondă de măsurare fluxgate transversală PMF61, cablu sondă și carcasă, inclusiv certificat de calibrare


Alte produse LIST MAGNETIK

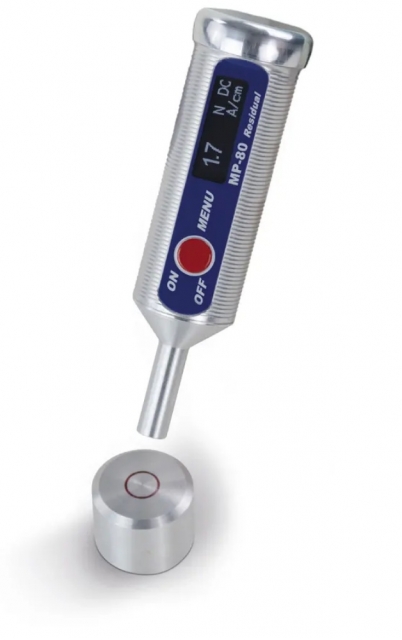

GAUSMETRU MAGNETOMETRU TESTARE CAMP MAGNETIC REZIDUAL IN METAL LIST-MAGNETIC MP-80 V2

• Unități de măsurare: A/cm – kA/m - Gauss (Oe) – Tesla
• Sonda de măsurare: sondă de câmp axial integrată, ø 8 mm cu distanță de măsurare definită de 2,0 mm
• Interval de măsurare DC: Magnetism rezidual / Remanență în intervalul 0-100 A/cm
• Precizie: în câmp omogen ± 0,3 A/cm sub 10 A/cm, ± 3% din valoarea măsurată de la 10 A/cm
• RezoluÈ›ie: 0,1 A/cm sau 0,01 mT



TESTER CURBA INTESITATE CURBA CAMP MAGNETIC ROTOARE LIST-MAGNETIK ROTOR-CHECK 400

• Unități de măsurare: A/cm – kA/m – Gauss – mTesla comutabile (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
• Sonda: Sondă Reed flexibilă transversală LM-MP-PM4-TR
• Interval de măsurare DC: 0-40.000 A/cm (± 4000 mT)
• Precizie: ± 1 A/cm până la 50 A/cm, ± 2% din valoarea măsurată de la 50 A/cm
• Precizie unghiulară: ± 0,15°
• DirecÈ›ie de măsurare: Radială sau axială
• RezoluÈ›ie: 0,1 A/cm (0,01 mT)

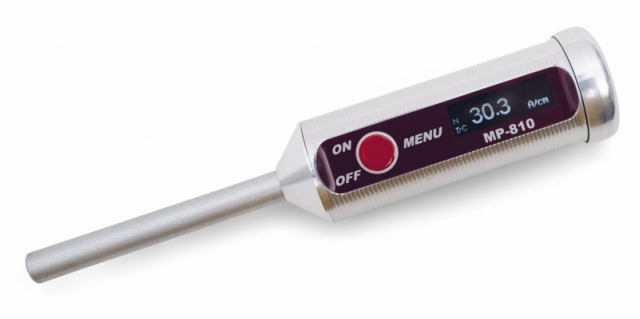

GAUSMETRU TESLAMETRU PORTABIL COMPACT LIST-MAGNETIK MP-810

• Unități de măsurare: A/cm – kA/m – Gauss – Oersted – Tesla comutabil
• (1 A/cm = 0,1 kA/m = 1,256 Gauss = 1,256 Oersted = 0,1256 mT)
• Sonda de măsurare MP-810A: Sondă de câmp axial ø 8 mm cu distanță de măsurare definită de 2,0 mm
• Sonda de măsurare MP-810T: Sondă de câmp transversal cu grosimea de 1,7 mm È™i distanță față de senzorul Hall de 0,9 mm
• Interval de măsurare CC: 0-20.000 A/cm
• Interval de măsurare CA: 2-20.000 A/cm

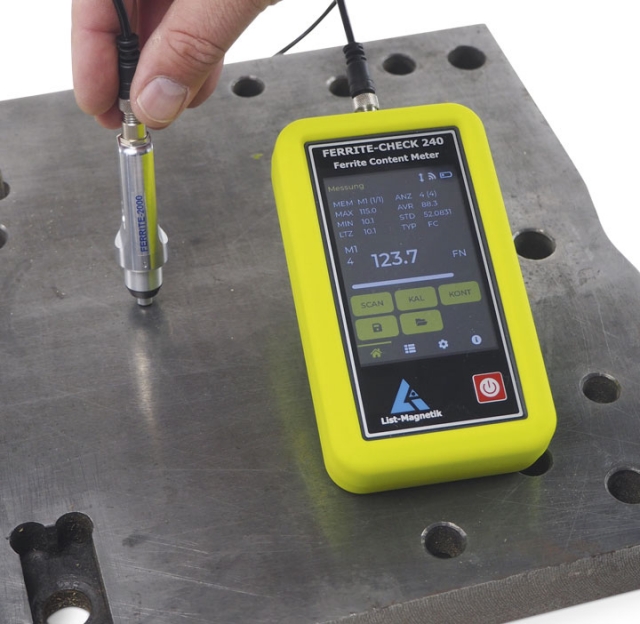

TESTER CONTINUT FERITA IN OTEL ALIAJ AUSTENITA SI DUPLEX LIST-MAGNETIK FERRITECHECK-240 CU SONDA EXTERNA

• AplicaÈ›ii: Măsurarea conÈ›inutului de ferită în oÈ›eluri austenitice È™i duplex
• Sondă: FERRATE-2000, sondă specială pentru testarea feritei. Conectare externă
• Unități de măsurare: Fe% È™i FN
• Interval de măsurare: 0,2 - 100 Fe% 0,2 - 140 FN
• Metodă de măsurare: Măsurare unică sau scanare
• Cea mai mică zonă de măsurare: ø 2 mm
• Precizie: 5 %
• RezoluÈ›ie: sub 10: 0,01, peste 10: 0,1

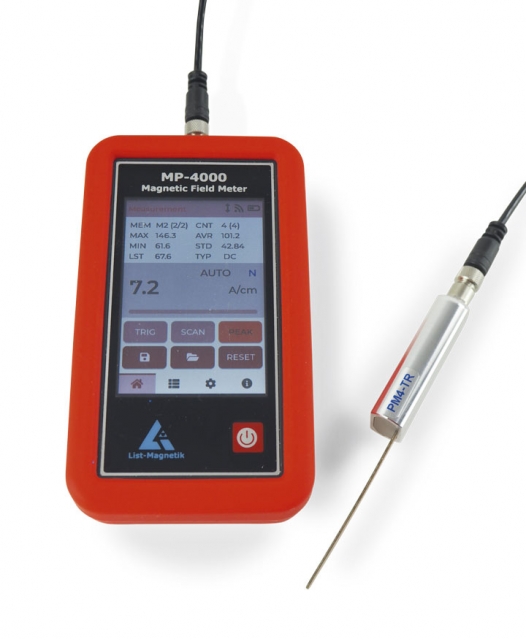

GAUSSMETRU PORTABIL TESTARE CAMP MAGNETIC LIST-MAGNETIK MP-4000

• Aparat de măsurare a câmpului magnetic cu tehnologie unică de măsurare
• pentru măsurarea profesională a câmpurilor magnetice directe È™i alternative, precum È™i a câmpurilor pulsate
• Unități de măsurare: A/cm - kA/m - Gauss / Oersted - Tesla comutabil
• Sonde aplicabile: Sondă axială PM4-A, sonde transversale PM4-T, PM4-TR È™i PM4-TF
• Interval de măsurare câmp direct / CC: 0-40.000 A/cm
• Interval de măsurare câmp alternativ / CA: 0-40.000 A/cm
• Clasă de protecÈ›ie: IP64
• AfiÈ™aj: LCD tactil color 320x480 pixeli
• ÃŽnregistrator de date: 10.000 de măsurători
• AplicaÈ›ie pentru Android, iOS, Windows: gratuită

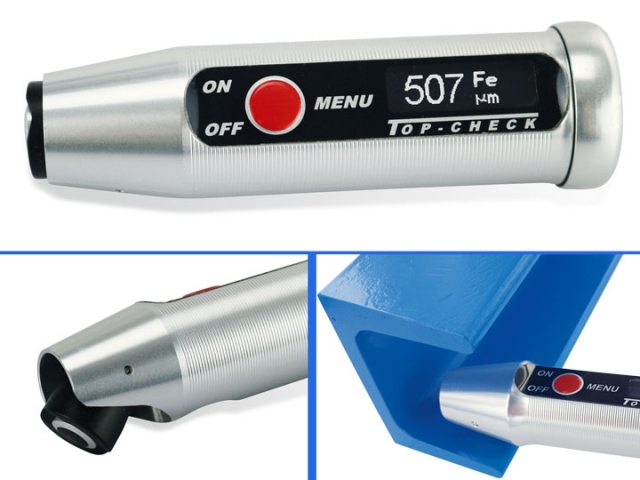

APARAT DE MASURARE A GROSIMII STRATULUI DE ACOPERIRE TOP−CHECK LIST−MAGNETIK

• AplicaÈ›ii: Măsurarea vopselei, lacului, plasticului È™i straturilor galvanice pe oÈ›el (ISO 2178) / straturilor izolatoare pe metale neferoase (ISO 2360; numai cu TOP-CHECK Dual), Detectarea automată a materialului de bază
• Sonda de măsurare: pivotantă la 90°
• Interval de măsurare: pe oÈ›el È™i fier 0-5000 µm, pe metale neferoase 0-2000 µm
• Cea mai mică zonă de măsurare: TOP-CHECK Dual ø 8 mm, TOP-CHECK Ferro ø 4 mm

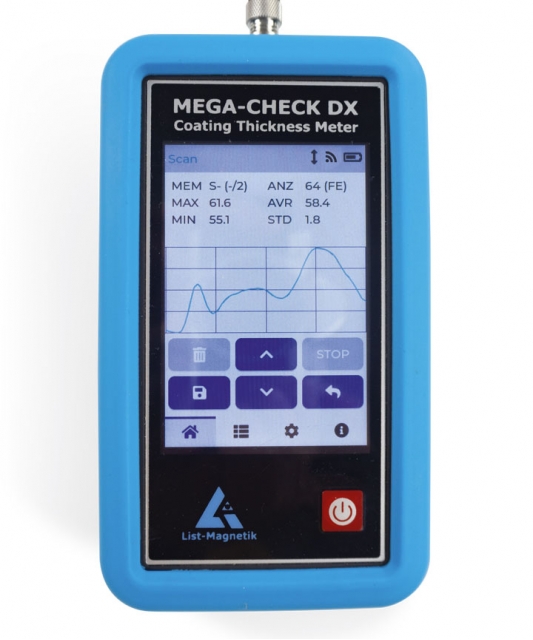

TESTER GROSIME STRAT VOPSEA LAC PLASTIC LIST-MAGNETIK MEGA-CHECK DX

• AplicaÈ›ie: ÃŽn funcÈ›ie de selecÈ›ia sondei, măsurarea straturilor de vopsea, lac, plastic È™i galvanice pe oÈ›el, măsurarea straturilor izolatoare pe metale neferoase cu recunoaÈ™tere automată a materialului de bază
• Standarde: ISO 2178, ISO 2360, BS 5411, ASTM
• Sonda de măsurare: interval de măsurare în funcÈ›ie de sondă pe oÈ›el È™i fier până la 30 mm (30.000 µm), pe metale neferoase până la 2 mm (2000 µm), aria minimă, raza minimă de curbură È™i valoarea de calibrare depind, de asemenea, de sondă

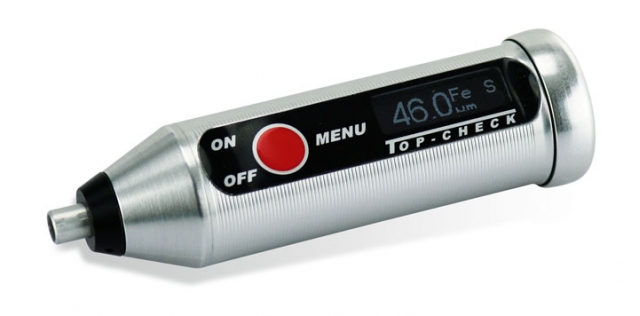

APARAT MASURA GROSIME STRAT DE ACOPERIRE LIST-MAGNETIK TOP-CHECK FERRO-1000

• AplicaÈ›ii: Măsurarea vopselei, lacului, plasticului È™i straturilor galvanice pe oÈ›el (ISO 2178)
• Sondă de măsurare: dispozitiv de detectare, cu arc
• Interval de măsurare: pe oÈ›el È™i fier: 0-1000 μm
• Suprafață minimă: ø 2 mm
• Rază minimă de curbură: concavă 6 mm, convexă 1 mm

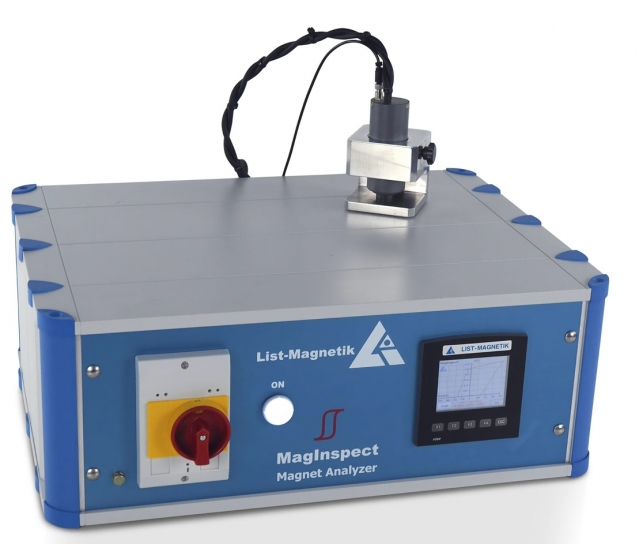

LIST MAGNETIK MAGINSPECT ANALIZOR CALITATE MATERIALE MAGNETICE

• măsurarea calității magnetice a materialelor magnetice dure, cum ar fi AlNiCo, ferită sau materiale din pământuri rare
• Coercitivitate (I_Hc)
• Remanență (Br)
• Magnetizare la saturaÈ›ie (Ms)
• Bucla de histerezis

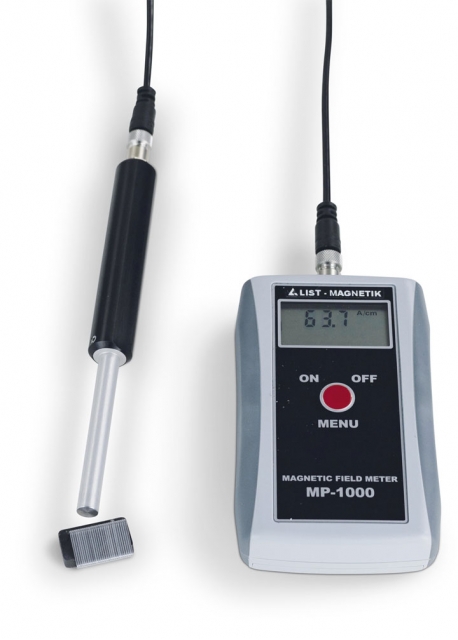

TESTER CAMP MAGNETIC LIST-MAGNETIK MP-1000
