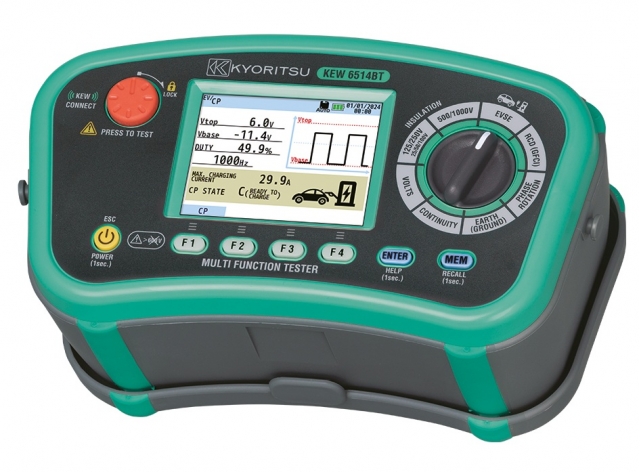

Tester versatil care acceptă diverse teste electrice pentru verificarea, întreținerea și depanarea instalațiilor electrice.
Funcție de testare dedicată EVSE oferă analize diagnostice avansate atunci când este utilizată cu adaptorul EVSE.
(EVSE: Echipament de alimentare pentru vehicule electrice)
Oferă diverse teste pentru instalații electrice
Izolație / Împământare / Continuitate / Rotație motor / Buclă cu 2 fire / RCD / Rotație fază / Frecvență / V CA / SPD (Varistor)
Memorie automată
Afișaj LCD color
Teste dedicate pentru EVSE
Verificarea formei de undă a semnalului CP / Blocare cu zăvor / Test automat programabil
Oferă diverse teste pentru instalații electrice
Buclă cu 2 fire
KEW 6514BT are o metodă avansată de măsurare numită „Buclă cu 2 fire”. Poate efectua testul de impedanță în buclă utilizând doar 2 fire, în timp ce de obicei este necesară utilizarea a 3 fire. Curentul său mic de testare de 7mA nu declanșează nici măcar RCD-urile de 15mA!
Verificarea rotației motorului
Fără alimentare, conexiunea motorului poate fi verificată prin forța electromotoare generată prin rotirea manuală sau prin alte mijloace a axei (arborele) motorului trifazat.
Funcție de blocare a siguranței pentru intervalul de rezistență a izolației
Această funcție de siguranță previne prezența accidentală a tensiunii pentru intervalul de rezistență a izolației. Această funcție de siguranță poate fi setată pentru fiecare interval prin aplicația noastră specială.
Afișaj LCD color
Toate datele testului sunt afișate pe un ecran mare, colorat.
Funcția HELP va arăta cum să conectați instrumentul în funcție de funcția selectată.
Memorie automată
Activând această funcție, KEW 6514BT salvează automat datele măsurate la fiecare test. Până la 1000 de date măsurate pot fi salvate în memoria internă.
Testul poate fi efectuat prin apăsarea comutatorului de test de pe KEW 6514BT sau a comutatorului de pe sonda de testare la distanță. Apăsând și rotind comutatorul de test de pe instrument, puteți avea un test continuu.
Datele măsurate salvate în memoria internă pot fi transferate pe PC prin intermediul adaptorului USB (8212-USB) sau Bluetooth® și este posibilă gestionarea datelor măsurate și imprimarea raportului complet de testare.
* 8212-USB este un accesoriu opțional.
Aplicație de gestionare a datelor de măsurare
Aplicația „KEW Smart Advanced” facilitează verificarea oricărui rezultat măsurat pe tabletă sau smartphone prin Bluetooth®.
Șablonul utilizator (format xlsx) poate fi încărcat pe dispozitiv, iar valorile măsurate sunt introduse automat. Folosind această aplicație, KEW 6514BT permite activarea sau dezactivarea fiecărei funcții și modificarea cu ușurință a setărilor, cum ar fi valoarea comparatorului pentru fiecare funcție.
Funcție dedicată pentru EVSE
Oferă analiză diagnostică avansată atunci când este utilizat cu ADAPTORUL EVSE opțional
Include următoarele teste
Izolație
Volți
Rezistența circuitului comutatorului de blocare
Împământare
Bucla cu 2 fire
Verificarea semnalului CP
RCD
Funcție de analiză a semnalului CP
Conectând KEW 6514BT la terminalul CP al ADAPTORULUI EVSE, semnalul CP poate fi analizat în profunzime ca și cum ar fi utilizat un osciloscop.
De asemenea, STAREA CP și curentul de încărcare sunt calculate automat și afișate pe afișajul instrumentului.
Măsurarea rezistenței circuitului comutatorului de blocare
Utilizând KEW 6514BT în combinație cu ADAPTORUL EVSE KEW 8601, puteți măsura rezistența circuitului și verifica dacă comutatorul de blocare al EVSE cu conector de tip 1 funcționează corect, cu rezultate PASS sau FAIL.
Test automat programabil
Există o funcție dedicată EVSE unde puteți efectua diverse teste. Combinația și secvența testelor pot fi personalizate utilizând aplicația noastră specială.
Instrumentul vă ajută să vă arătăm cum să faceți conexiunile pe ecran înainte de testare și oferă, de asemenea, un ghid pas cu pas pentru a efectua toate testele necesare.
KEW 6514BT vine complet cu tot ce aveți nevoie pentru testarea unei instalații electrice.
Prezentare video Youtube KEW 6514BT
Accesorii standard
7281 (Cabluri de testare cu comutator de la distanță)
7247 (Cablu de testare pentru tabloul de distribuție)
7228A (Cabluri de testare pentru rezistența la pământ)
8017B (Prelungitor lung)
8041 (Țipoane de împământare auxiliare [2 știfturi/1 set])

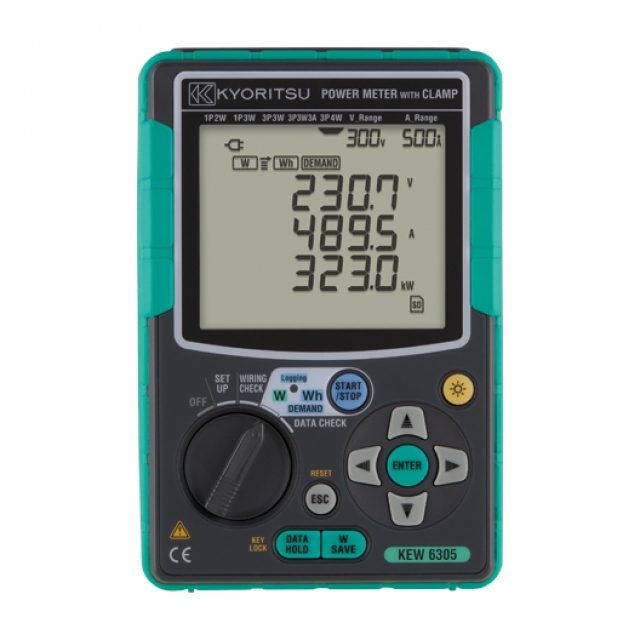

• Măsurători simultane ale puterii și calității energiei
• Funcții de asistență utile
• Măsurare cu precizie ridicată
• Monitorizare de la distanță pe PC și dispozitiv Android
• Diverși senzori de curent cu clemă
• Verificare a consumului de energie la fața locului
• IEC 61010-1 CAT Ⅳ 300V, CAT Ⅲ 600V, CAT Ⅱ 1000V
• Izolație / Împământare / Continuitate / Rotație motor / Buclă cu 2 fire / RCD / Rotație fază / Frecvență / V CA / SPD (Varistor)
• Memorie automată
• Afișaj LCD color
• Teste dedicate pentru EVSE

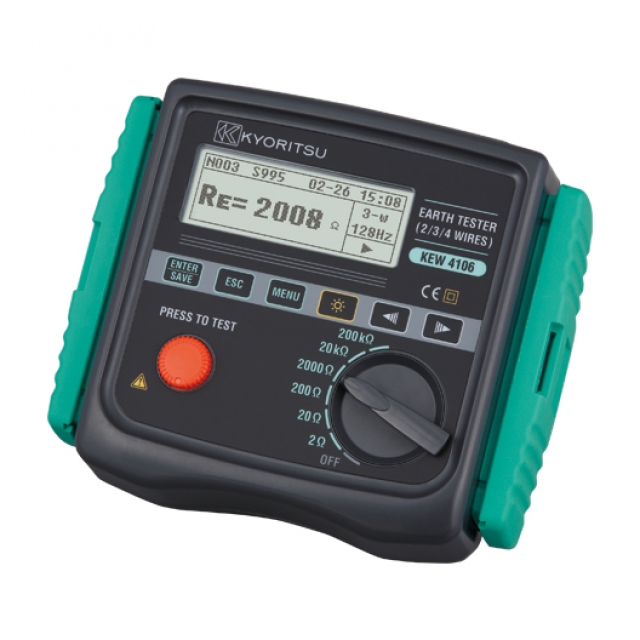

• Rezistența pământului: Metoda căderii de potențial
• (curenți și tensiuni măsurate prin intermediul sondelor)
• Metoda de măsurare a rezistivității pământului (ρ): Wenner Metodă cu 4 poli
• Tensiune de interferență serie (tensiune de împământare)
• Redresor RMS (între terminalele E-S)
• Design robust cu protecție IP54
• Stocare rezultate si creare rapoarte

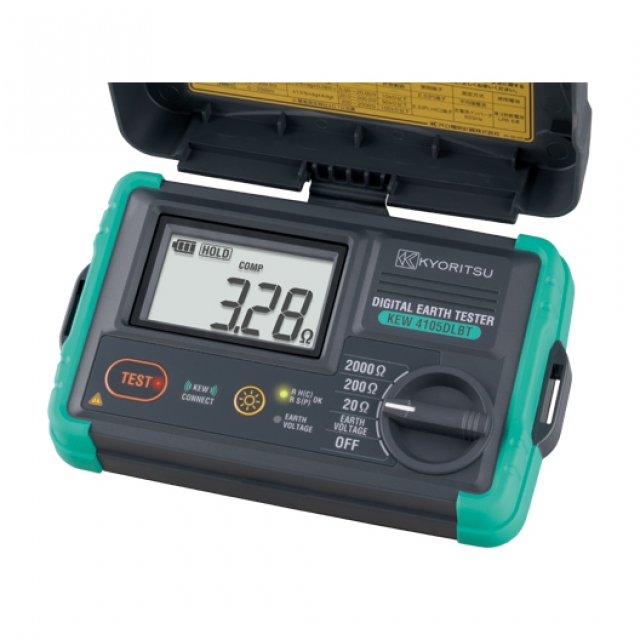

• Măsurare rezistență la împământare cu 3 și 2 poli (0,01 până la 2000Ω)
• Design impermeabil (IP67)
• Bluetooth® încorporat permite transferul de date
• Rejecția zgomotului de până la 25V rms permite testarea precisă în medii zgomotoase

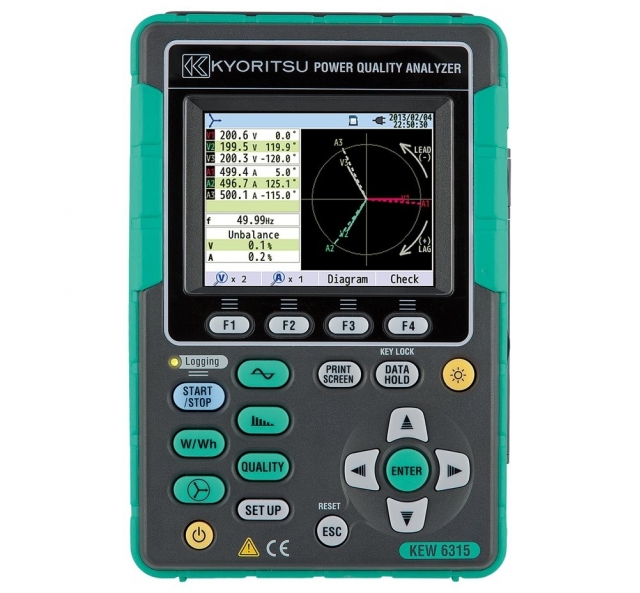

• Monitorizare, înregistrare și analiză completă în timp real a sistemelor monofazate și trifazate
• Măsurători de tensiune, curent, factor de putere și frecvență
• Analiza puterii (putere activă, aparentă și reactivă)
• Analiza energiei (energie activă, aparentă și reactivă)
• Precizia puterii active: ±0,3% citire ±0,2% f.s.

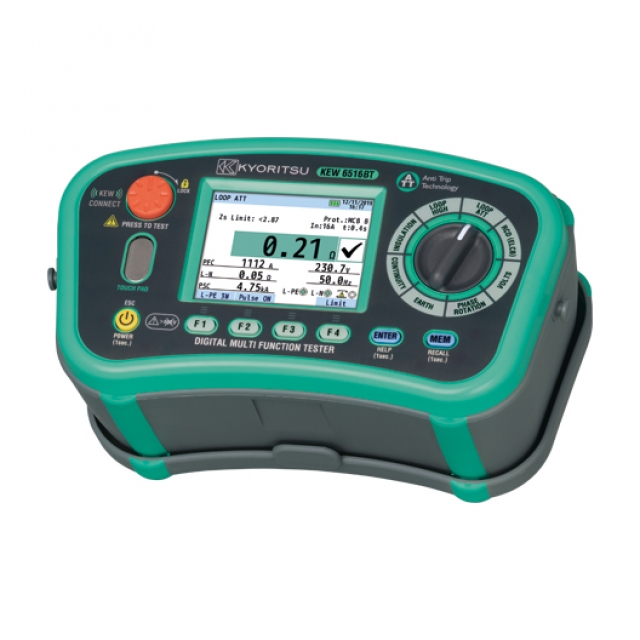

• BUCLA, RCD, ÎMPĂMÂNTARE, IZOLAȚIE, CONTINUITATE, ROTAȚIE FAZE
