Comutatorul multiplu 4200A-CVIV comută automat între măsurătorile I-V și C-V fără a fi nevoie să recablați sau să ridicați vârfurile sondei. Spre deosebire de produsele concurente, afișajul 4200A-CVIV cu patru canale oferă o perspectivă vizuală locală pentru configurarea rapidă a testului și depanarea ușoară atunci când apar rezultate neașteptate.

Caracteristici principale

Mutați măsurarea C-V la orice terminal al dispozitivului fără a fi nevoie să recablați

Configurabil de către utilizator pentru capacitatea de curent scăzut

Personalizați numele canalelor de ieșire

Vizualizați starea testului în timp real

Măsurători stabile de curent scăzut pentru caracterizarea I-V

Cu modulele 4201-SMU și 4211-SMU puteți obține măsurători stabile de curent scăzut într-un sistem cu capacitate mare. Cu patru modele de unități de măsură sursă (SMU) din care puteți alege, 4200A-SCS poate fi personalizat pentru a satisface toate nevoile dvs. de măsurare I-V. Prin oferirea de unități instalabile pe teren și module preamplificatoare opționale, Keithley se asigură că puteți efectua cele mai precise măsurători de curent scăzut cu timpi de nefuncționare puțini sau deloc.

Caracteristici

Adăugați un SMU fără a trimite instrumentul înapoi la fabrică

Efectuați măsurători femptoamperi

Până la 9 canale SMU

Optimizat pentru cabluri lungi sau mandrine mari

Soluție integrată cu sonde analitice și controlere criogenice

Analizorul de parametri 4200A-SCS acceptă numeroase sonde de napolitane manuale și semiautomate și controlere criogenice de temperatură, inclusiv MPI, Cascade MicroTech, Lucas Labs/Signatone, MicroManipulator, Wentworth Laboratories, controler de temperatură criogenică LakeShore Model 336.

Caracteristici

Secvențierea testului „Afișați și faceți clic”

Modul sondă „Manual” testează funcționalitatea sondei

Modul sondă fals permite depanarea fără a elimina comenzile

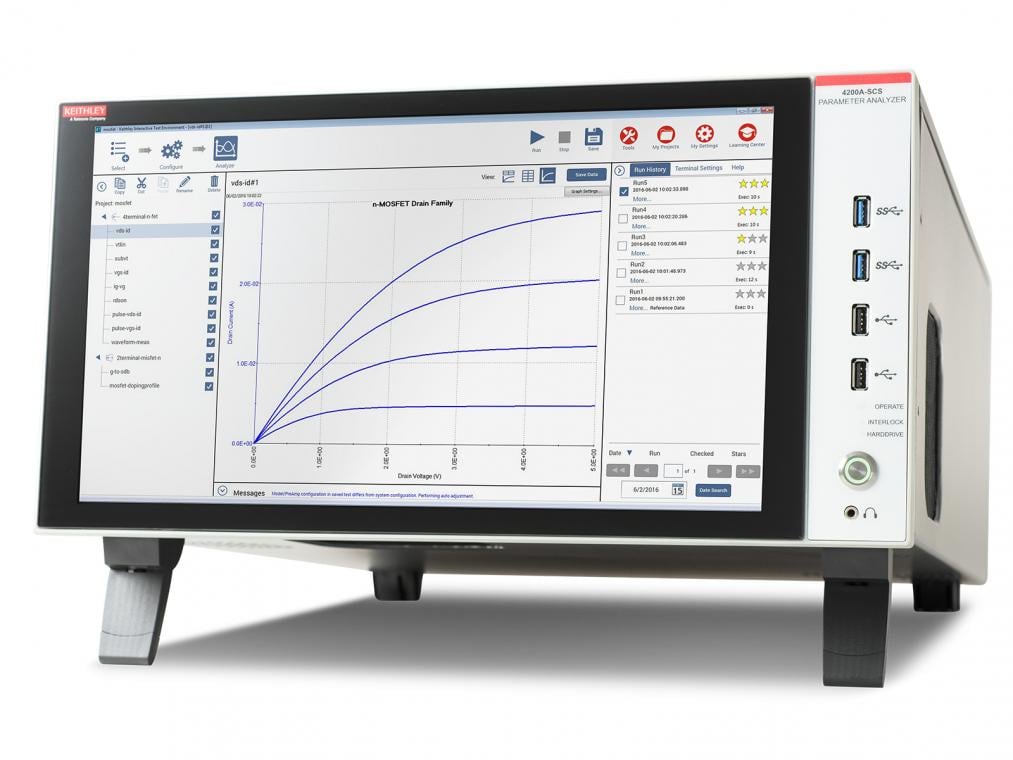

Accelerați cercetarea, fiabilitatea și studiile de analiză a defecțiunilor dispozitivelor semiconductoare, materialelor și dezvoltării proceselor cu 4200A-SCS. Analizatorul de parametri cu cea mai înaltă performanță oferă măsurători sincronizate curent-tensiune (I-V), capacitate-tensiune (C-V) și I-V pulsate ultra-rapide.

Perspectivă parametrică, rapidă și clară.

Îmbunătățirea descoperirilor îndrăznețe nu a fost niciodată mai ușoară. Analizatorul de parametri 4200A-SCS reduce timpul de la configurare la executarea testelor de caracterizare cu până la 50%, permițând o capacitate de măsurare și analiză fără compromisuri. În plus, expertiza încorporată în măsurare oferă îndrumări de testare de neegalat și oferă încredere supremă în măsurătorile rezultate.

Puncte importante

Hardware de măsurare avansat pentru tipuri de măsurători DC I-V, C-V și I-V pulsate

Începeți testarea imediat cu sute de teste de aplicație modificabile de utilizator incluse în software-ul Clarius

Extragerea automată a parametrilor în timp real, reprezentarea grafică a datelor, funcții de analiză

Caracterizare C-V precisă

Măsurați femtofarade cu o singură cifră cu cea mai nouă unitate capacitate-tensiune (CVU) de la Keithley, 4215-CVU. Prin integrarea unei surse de curent alternativ de 1 V în arhitectura CVU de top a Keithley, modelul 4215-CVU oferă măsurători de capacitate cu zgomot redus la frecvențe de la 1 kHz la 10 MHz.

Caracteristici principale

Primul contor C-V din clasa sa capabil să controleze o tensiune sursă de curent alternativ de 1 V

Rezoluție de frecvență de 1 kHz de la 1 kHz la 10 MHz

Măsurați capacitatea, conductanța și admitanța

Măsurați pe până la patru canale cu Multiswitch-ul 4200A-CVIV

Fișă tehnică Model Descriere Preț

Vizualizați fișa tehnică 4200A-SCS-PKA

Inalta rezoluție IV 4200A-SCS: Analizator de parametri mainframe

4201-SMU: Două SMU de putere medie pentru configurații cu capacitate mare

4200-PA: Un preamplificator

8101-PIV: Un dispozitiv de testare cu dispozitive eșantion Solicitați o ofertă

Vizualizați fișa tehnică 4200A-SCS-PKB

Inalta rezoluție IV și CV 4200A-SCS: Analizator de parametri mainframe

4201-SMU: Două SMU de putere medie pentru configurații cu capacitate mare

4200-PA: Unul preamplificator

4215-CVU: O unitate C-V multifrecvență de înaltă rezoluție

8101-PIV: Un dispozitiv de testare cu dispozitive eșantion Solicitați o ofertă

Vizualizați fișa tehnică 4200A-SCS-PKC

High Power IV și CV 4200A-SCS: Analizor de parametri mainframe

4201-SMU: Două SMU de putere medie pentru configurații cu capacitate mare

4211-SMU: Două SMU de putere mare pentru configurații cu capacitate mare

4200-PA: Două preamplificatoare

4215-CVU: O unitate C-V multifrecvență de înaltă rezoluție

8101-PIV: Un dispozitiv de testare cu dispozitive eșantion Solicitați o ofertă

Vizualizați fișa tehnică 4200-BTI-A

NBTI/PBTI ultra-rapid Pentru măsurători sofisticate NBTI și PBTI pe tehnologie CMOS pe siliciu de ultimă generație Pachetul 4200-BTI-A include:

(1) 4225-PMU Modul I-V ultra-rapid

(2) Module preamplificatoare/comutatoare la distanță de 4225 RPM

Software Suite de caracterizare automată (ACS)

Modul de proiect de testare BTI ultra-rapid

Cablare
